  1. GRAFICOS Y PROGRAMACIÓN DE TRIGONOMETRÍA CONLOGO

  2. TRIÁNGULO CON CATETOS IGUALES

  3. AL TERMINAR EL TRIÁNGULO EL ALUMNO CREA Y JUEGA CON EL, DANDO COMO RESULTADO FORMAS COMO ESTA EL ALUMNO UTILIZA LA PRIMITIVA REPITE ES APARTIR DE ESTE COMANDO QUE ÉL PUEDE GENERAR IMÁGENES COMO ESTA Y TERMINA JUGANDO CON SU PROGRAMA

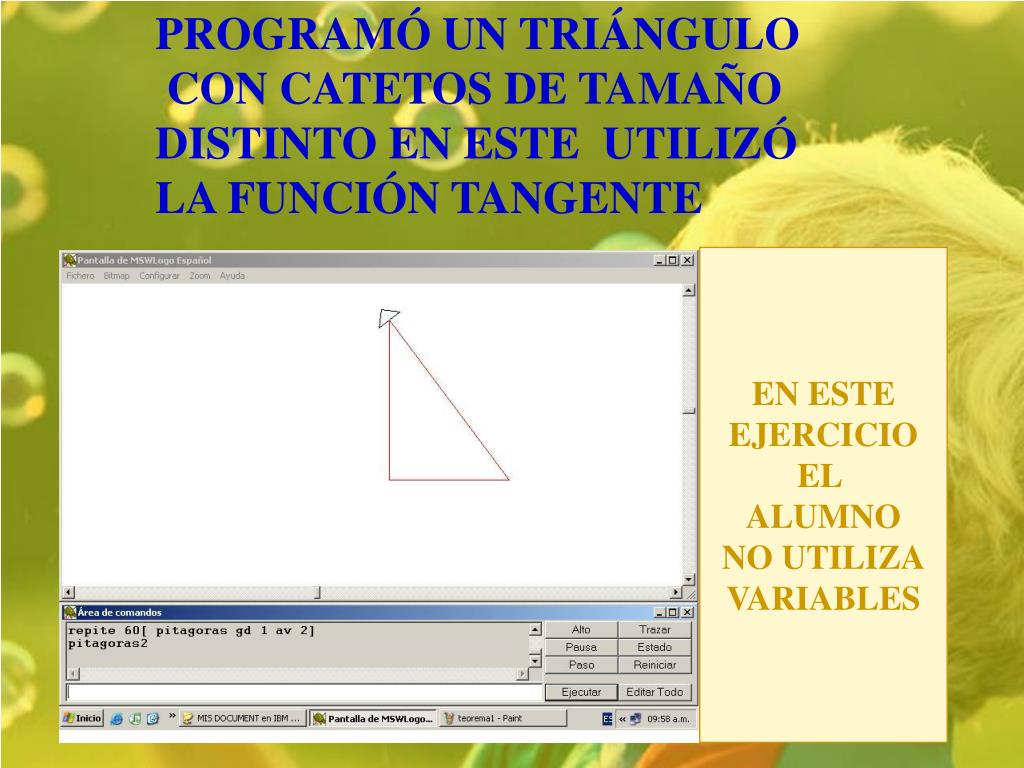

  4. PROGRAMÓ UN TRIÁNGULO CON CATETOS DE TAMAÑO DISTINTO EN ESTE UTILIZÓ LA FUNCIÓN TANGENTE EN ESTE EJERCICIO EL ALUMNO NO UTILIZA VARIABLES

  5. CON EL TRIÁNGULO ANTERIOR EL ALUMNO CREÓ LO SIGUIENTE: EN ESTE EJERCICIO COLOCÓ A LA TORTUGA EN POSICIÓN DE PERSPECTIVA

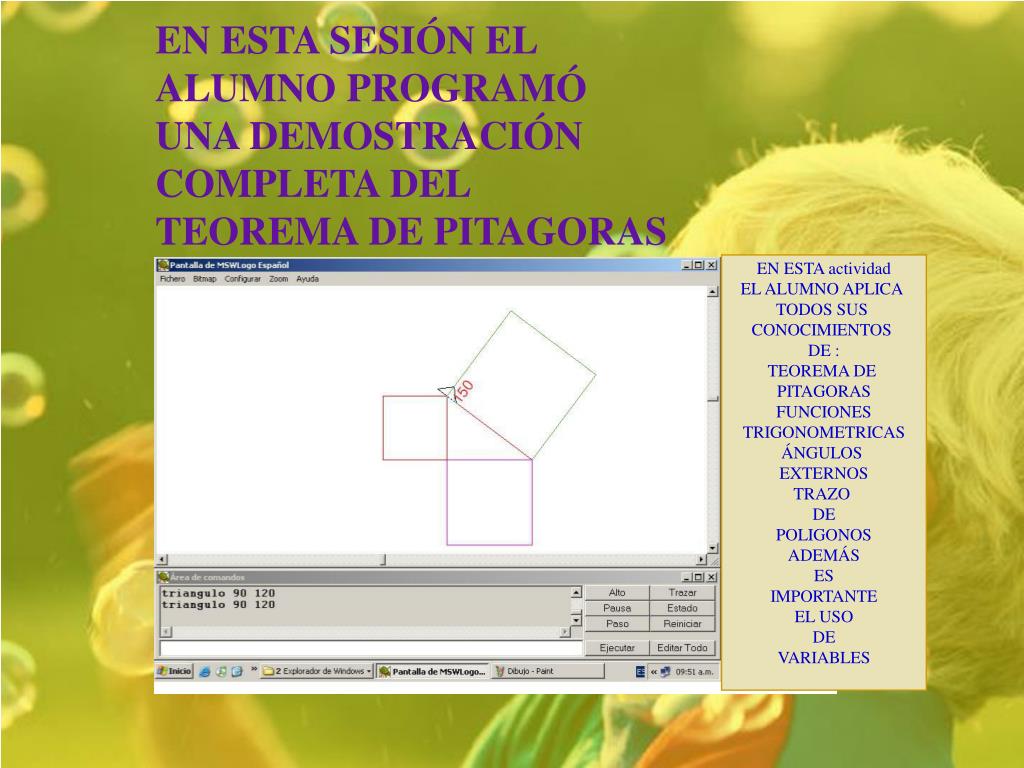

  6. EN ESTA SESIÓN EL ALUMNO PROGRAMÓ UNA DEMOSTRACIÓN COMPLETA DEL TEOREMA DE PITAGORAS EN ESTA actividad EL ALUMNO APLICA TODOS SUS CONOCIMIENTOS DE : TEOREMA DE PITAGORAS FUNCIONES TRIGONOMETRICAS ÁNGULOS EXTERNOS TRAZO DE POLIGONOS ADEMÁS ES IMPORTANTE EL USO DE VARIABLES

  7. EL ALUMNO JUEGA Y CREA IMÁGENES A PARTIR DE SU PROGRAMA EN ESTE PROGRAMA LA PRIMITIVA ROTULA “JUEGA” UN PAPEL IMPORTANTE EN EL GRAFICO DE LOGO

  8. ESTA PRESENTACIÓN TIENE LA FINALIDAD DE INTENTAR REPRESENTAR LOS GRÁFICOS QUE SE DISEÑAN CON LOGO A PARTIR DE MUCHA ROGRAMACIÓN

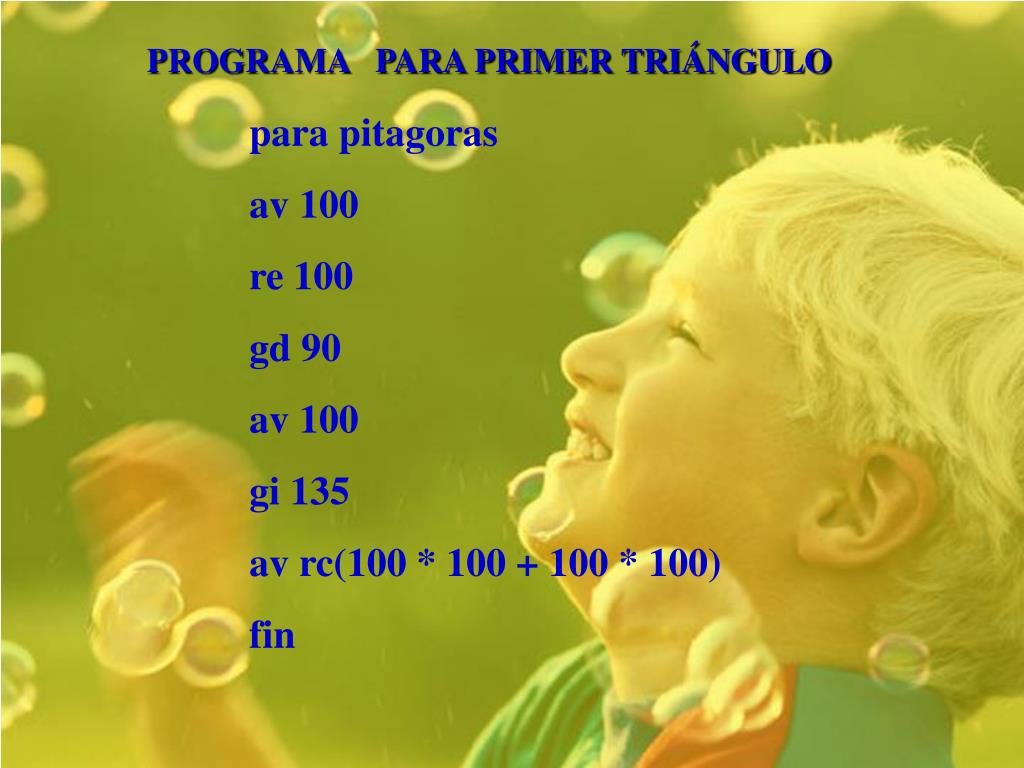

  9. PROGRAMA PARA PRIMER TRIÁNGULO para pitagoras av 100 re 100 gd 90 av 100 gi 135 av rc(100 * 100 + 100 * 100) fin

  10. PROGRAMA PARA SEGUNDO TRIÁNGULO para pitagoras1 av 90 re 90 gd 90 av 120 gi 180 gd arctan(90 / 120) av rc(90 * 90 + 120 * 120) fin

  11. PROGRAMA FINAL para triangulo :x :y av :x re :x gd 90 poncolor 20 av :y gi 180 espera 30 gd arctan :x / :y espera 30 av rc(:x * :x + :y * :y) espera 30 poncolor 10 gd 90 repite 3[av rc(:x * :x + :y * :y) gd 90] gi 90 + arctan :x / :y espera 30 poncolor 5 repite 4[av :y gd 90] gd 90 av :y espera 30 poncolor 20 repite 4[av :x gd 90] gd 90 av :x gd arctan :x / :y rotula rc(:x * :x + :y * :y) fin

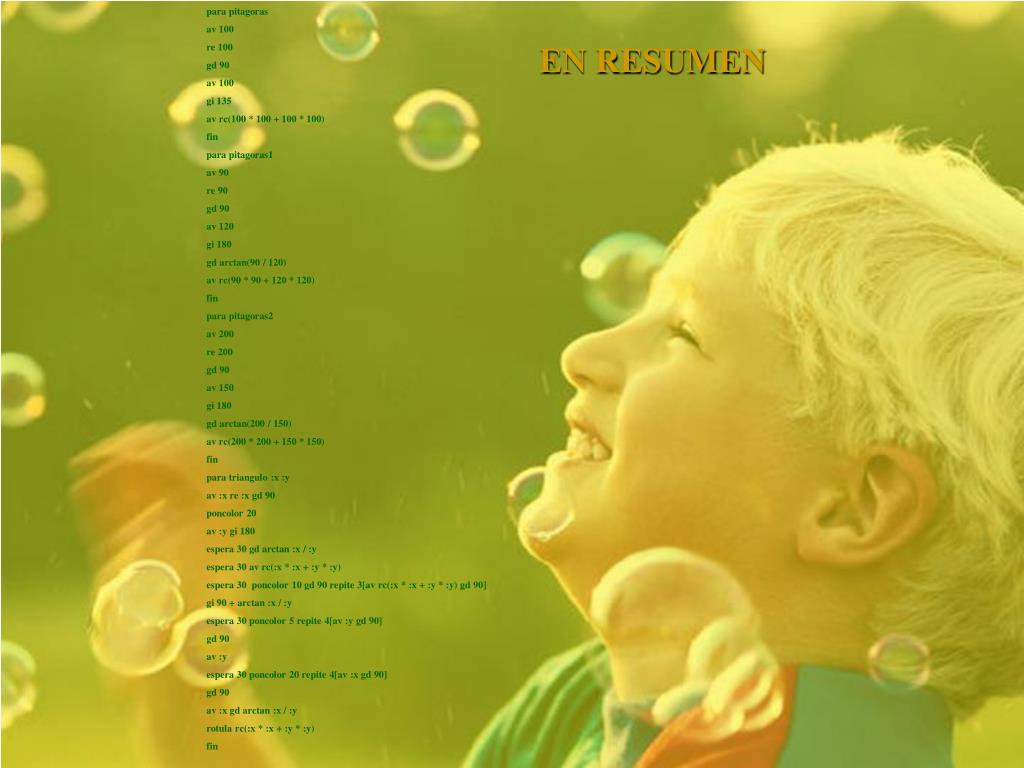

  12. para pitagoras av 100 re 100 gd 90 av 100 gi 135 av rc(100 * 100 + 100 * 100) fin para pitagoras1 av 90 re 90 gd 90 av 120 gi 180 gd arctan(90 / 120) av rc(90 * 90 + 120 * 120) fin para pitagoras2 av 200 re 200 gd 90 av 150 gi 180 gd arctan(200 / 150) av rc(200 * 200 + 150 * 150) fin para triangulo :x :y av :x re :x gd 90 poncolor 20 av :y gi 180 espera 30 gd arctan :x / :y espera 30 av rc(:x * :x + :y * :y) espera 30 poncolor 10 gd 90 repite 3[av rc(:x * :x + :y * :y) gd 90] gi 90 + arctan :x / :y espera 30 poncolor 5 repite 4[av :y gd 90] gd 90 av :y espera 30 poncolor 20 repite 4[av :x gd 90] gd 90 av :x gd arctan :x / :y rotula rc(:x * :x + :y * :y) fin EN RESUMEN

  13. Se incluye la programación anterior para poderse ejecutar mediante Logo D:\instalador_logo\proyecto_trigonometria.txt Cualquier duda o aclaración: jj_molotla@hotmail.com alessio@starmedia.com
