globaler ansatz

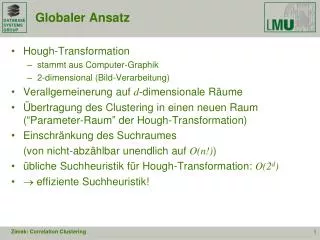

Globaler Ansatz
  • Hough-Transformation
    • stammt aus Computer-Graphik
    • 2-dimensional (Bild-Verarbeitung)
  • Verallgemeinerung auf d-dimensionale Räume
  • Übertragung des Clustering in einen neuen Raum (“Parameter-Raum” der Hough-Transformation)
  • Einschränkung des Suchraumes

(von nicht-abzählbar unendlich auf O(n!))

  • übliche Suchheuristik für Hough-Transformation: O(2d)
  •  effiziente Suchheuristik!

Zimek: Correlation Clustering

hough transformation
Hough-Transformation
  • gegeben:
  • gesucht: lineare Unterräume, in denen viele Punkte

liegen

  • Idee: Abbildung von Punkten im Datenraum (Bild-Raum) auf Funktionen im Parameter-Raum

y

p1

x

picture space

parameter space

Zimek: Correlation Clustering

d dimensionale polarkoordinaten

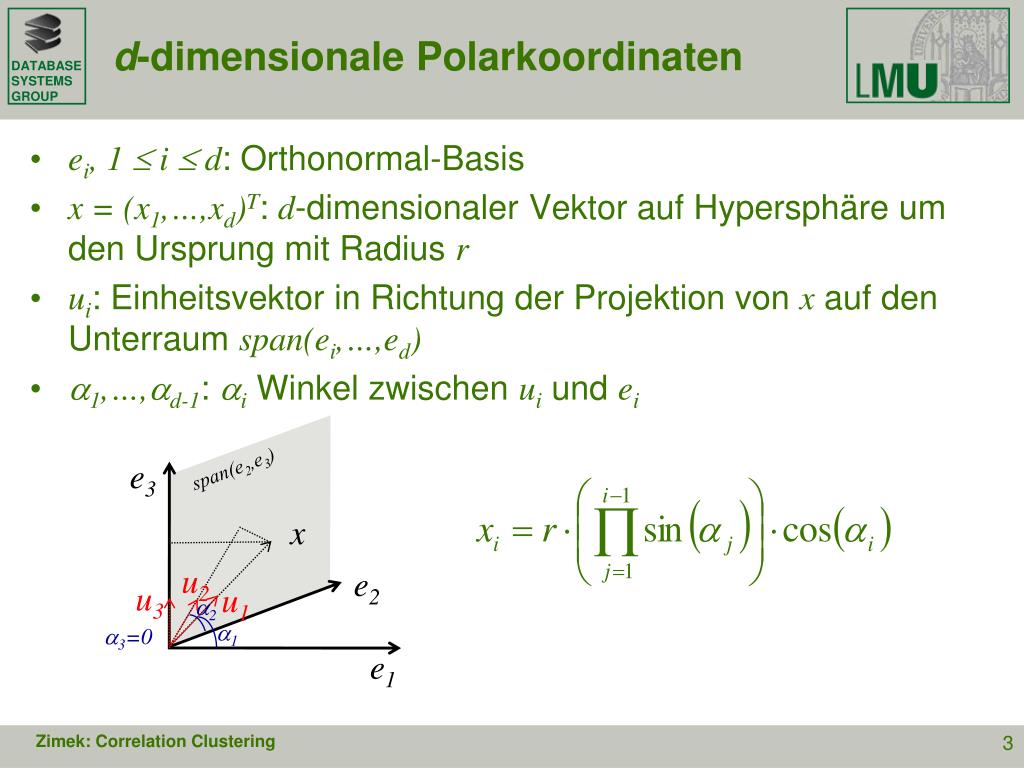

d-dimensionale Polarkoordinaten
  • ei, 1  i  d: Orthonormal-Basis
  • x = (x1,…,xd)T: d-dimensionaler Vektor auf Hypersphäre um den Ursprung mit Radius r
  • ui: Einheitsvektor in Richtung der Projektion von x auf den Unterraum span(ei,…,ed)
  • 1,…,d-1: i Winkel zwischen ui und ei

span(e2,e3)

e3

x

u2

e2

u3

u1

2

1

3=0

e1

Zimek: Correlation Clustering

parametrisierungsfunktion

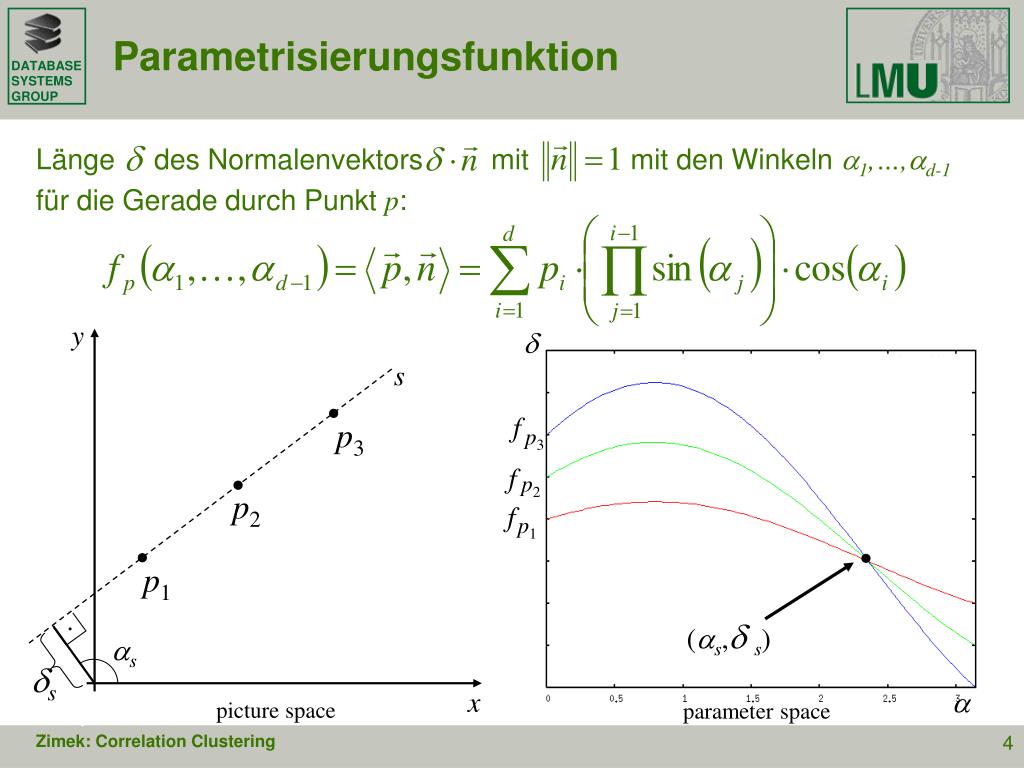

Parametrisierungsfunktion

Länge des Normalenvektors mit mit den Winkeln 1,…,d-1

für die Gerade durch Punkt p:

y

s

f

p3

p3

f

p2

p2

f

p1

p1

(s,s)

s

s

x

picture space

parameter space

Zimek: Correlation Clustering

eigenschaften der transformation
Eigenschaften der Transformation
  • Punkt im Datenraum  Sinusoid im Parameterraum
  • Punkt im Parameterraum  Hyperebene im Datenraum
  • Punkte auf gemeinsamer Hyperebene im Datenraum  Sinusoide mit gemeinsamem Schnittpunkt im Parameterraum
  • Schnitt von Sinusoiden im Parameterraum  Hyperebene durch die entsprechenden Punkte im Datenraum

Zimek: Correlation Clustering

correlation clustering mittels hough transformation
Correlation Clustering mittels Hough-Transformation
  • dichte Regionen im Parameterraum  lineare Strukturen im Datenraum (Hyperebenen mit   d-1)
  • exakte Lösung: Bestimmung aller Schnittpunkte
    • nicht durchführbar
    • zu exakt
  • approximative Lösung: Grid-basiertes Clustering im Parameterraum

 finde Zellen, die von mindestens m Sinusoiden geschnitten werden

    • Suchraum begrenzt, aber in O(rd)
    • möglichst reine Cluster erfordern großes r (Auflösung des Grids)

Zimek: Correlation Clustering

algorithmus cash effiziente suchheuristik
Algorithmus CASH:effiziente Suchheuristik

CASH: Clustering in Arbitrary Subspaces based on the Hough-Transform [SIAM DM08, special issue SAM]

  • Parameterraum wird rekursiv achsenweise geteilt mit einer festen Ordnung der Achsen [1, … , d-1,  ]
  • Fortsetzung immer mit dem Hyperquader, der die meisten Punkte repräsentiert (Prioritätssuche)

Zimek: Correlation Clustering

algorithmus cash effiziente suchheuristik1

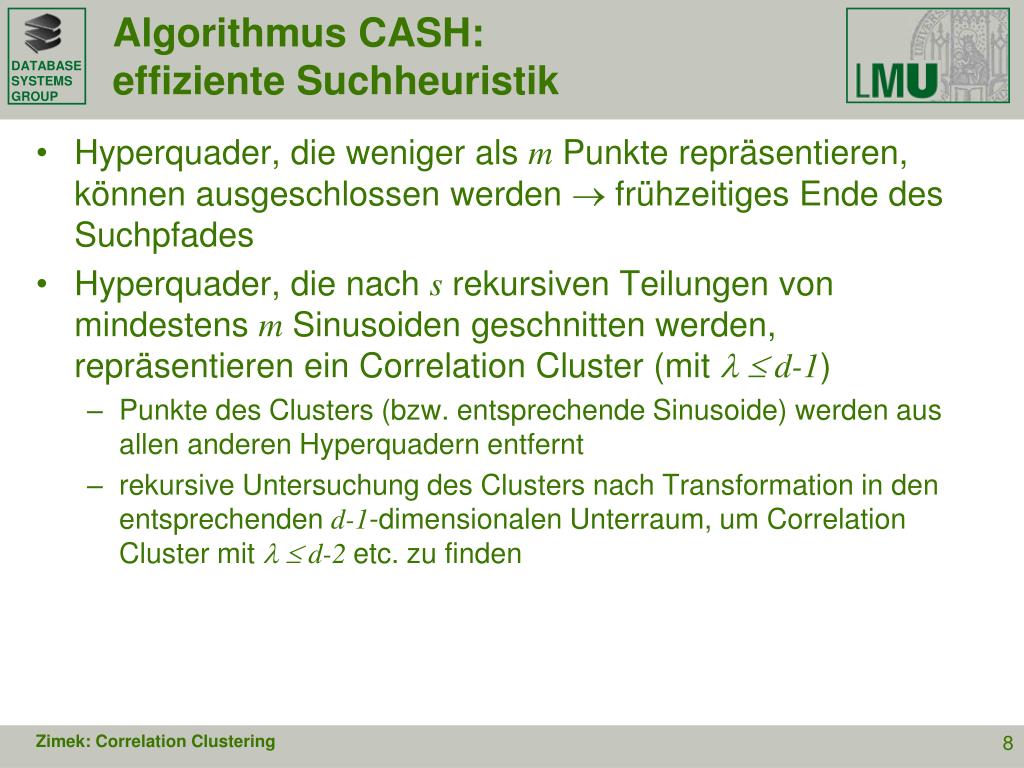

Algorithmus CASH:effiziente Suchheuristik
  • Hyperquader, die weniger als m Punkte repräsentieren, können ausgeschlossen werden  frühzeitiges Ende des Suchpfades
  • Hyperquader, die nach s rekursiven Teilungen von mindestens m Sinusoiden geschnitten werden, repräsentieren ein Correlation Cluster (mit   d-1)
    • Punkte des Clusters (bzw. entsprechende Sinusoide) werden aus allen anderen Hyperquadern entfernt
    • rekursive Untersuchung des Clusters nach Transformation in den entsprechenden d-1-dimensionalen Unterraum, um Correlation Cluster mit   d-2 etc. zu finden

Zimek: Correlation Clustering

algorithmus cash eigenschaften
Algorithmus CASH:Eigenschaften
  • findet beliebige Anzahl von Clustern
  • Benutzerangaben:
    • Suchtiefe (Anzahl der Splits  maximale Größe einer Cluster-Zelle/Genauigkeit)
    • Mindestdichte einer Zelle ( minimale Anzahl von Punkten im Cluster)
  • Dichte einer Zelle bezüglich Parameterraum beruht nicht auf der “locality assumption” für Datenraum  globales Verfahren für Correlation Clustering
  • Suchheuristik skaliert linear in Anzahl der Punkte, aber durchschnittlich mit ~ d3
  • ABER: worst case-Degeneration zu vollständiger Aufzählung (exponentiell in d) ist theoretisch möglich

Zimek: Correlation Clustering
