Presentation Transcript

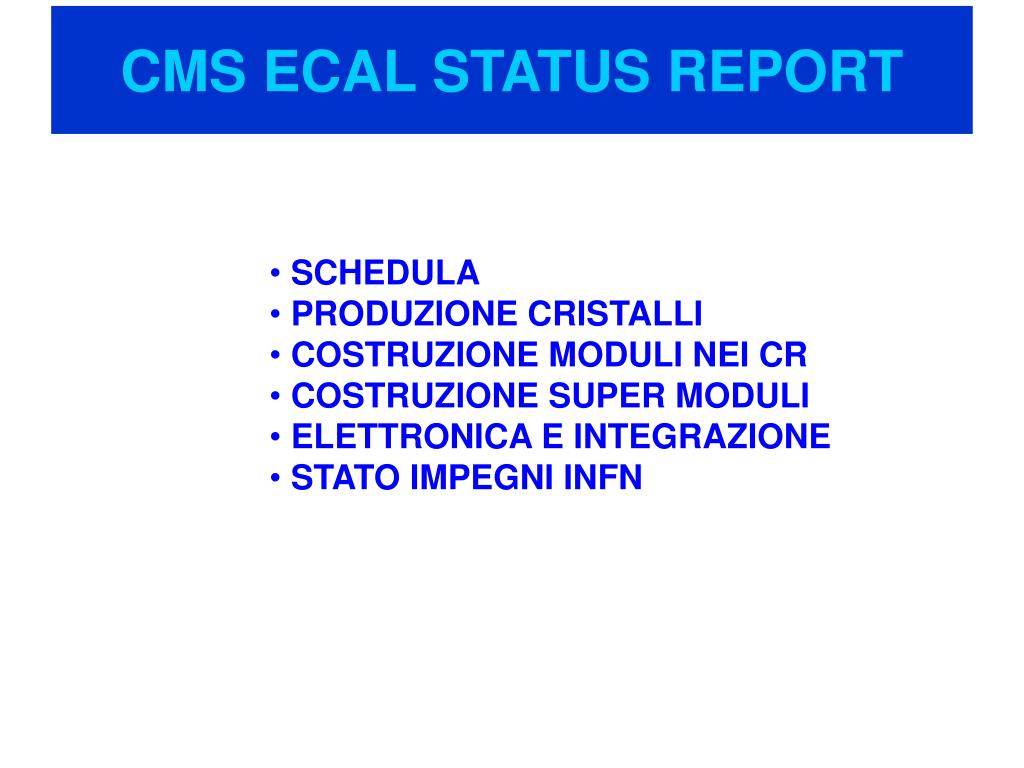

  1. CMS ECALSTATUS REPORT • SCHEDULA • PRODUZIONE CRISTALLI • COSTRUZIONE MODULI NEI CR • COSTRUZIONE SUPER MODULI • ELETTRONICA E INTEGRAZIONE • STATO IMPEGNI INFN

  2. ESTRATTO SCHEDULA ECAL • Installazione EB-: SM36 pronto 09-05 (V33') • Ultimo batch xl: < Q2 2005 • Calibrazione N Super Moduli Q3 2004 • Inizio "vestizione" Super Moduli GEN 2004 • EB Front-End Electronics Production Complete DIC 2004 • Gare elettronica/cooling Q4 2003 • System Review elettronica/cooling/integrazione 8-10-03 • Test "sistemi" LUG-AGO-SET-OTT 2003 • Decisione finale baseline elettronica ECAL Week 07-03

  3. PRODUZIONE CRISTALLI / 09-02 Assumes 2 crystals per ingot for barrel and endcap Add 6000 preproduction crystals for Barrel

  4. SCHEDULA ECAL / PRODUZIONE CRISTALLI • Installazione EB-: SM36 pronto 09-05 (V33') • Ultimo batch xl:< Q2 2005

  5. PRODUZIONE CRISTALLI / 06-03 Impact on EE to be discussed during ECAL week

  6. PRODUZIONE CRISTALLI • PROBLEMI TECNICI TAGLIO X PRODUZIONE 2 IN 1 E 4 IN 1 • AUMENTO DEI COSTI: • ELETTRICITA'+SALARI+PLATINO >> PRODUZIONE SCARSAMENTE • CONVENIENTE • TRATTATIVE ALTO LIVELLO ISTC-CERN-FEDERAZIONE RUSSA • VISITA RUSSIA DELEGAZIA CMS PER DISCUTERE CAPACITA' • DI PRODUZIONE: • 6 MESI DIMOSTRAZIONE CAPACITA' x V33: • < SET 03 2 IN 1 1350/MESE • < DIC 03 4 IN 1 1600/MESE • < MAR 04 4 IN 1 2200/MESE MIA PERSONALE IMPRESSIONE: POCO CHIARO SE IL PROBLEMA SIA SOLO TECNICO, SOLO ECONOMICO, ENTRAMBI IMMAGINO CHE LO SCENARIO REALE SI CHIARIRA' DOPO DICEMBRE 03. UN COSTO AGGIUNTIVO PER CMS CI SARA' IN QUALUNQUE CASO.

  7. SM0, SM1, SM2, SM3, SM4 Produced and delivered to CERN: SM5/M2,3 ; SM6/M2,3 RC status: June 16, 2003 Ready to be delivered: COSTRUZIONE MODULI Impatto mancato avvio aumento produzione cristalli (e stop noise) • Velocita' di crociera: • 2 M/mese = 1 SM/mese • Roma e CERN sono allineati: • ritardo di 4 SM • Fine LUG SM8 completato • delivery cristalli fine GIU • ritardata fine LUG • AGO03-AGO05 = 24 mesi • 28 SM in 24 mesi +16%/mese • Produzione max velocita' non • prima di DIC 03: • tempi/soldi/manpower CR

  8. COSTRUZIONE SUPER MODULI SPOGLI • SM0 COMPLETO DI MONITOR PRONTO PER • INTEGRAZIONE COOLING/ELETTRONICA • (100 CANALI) PER TEST BEAM • SM1 MONTATO IN ATTESA MONTAGGIO • COOLING E ELETTRONICA PER • STUDI PERFORMANCE ELETTRONICA • IN LAB E SU FASCIO (OTT) • SM2-7 IN ATTESA DI MONTAGGIO • SM8-37 IN ATTESA MODULI

  9. Stesso schema del TP (1994) FE LVR board VFEs Motherboard with kaptons ELETTRONICA Riduzione di un fattore 8 dei data link e semplificazione dell’elettronica off detector Drastica riduzione del costo • I TORRE TRIGGER COMPLETA: • CARTA FE • TEST OK FUNZIONA COME ATTESO (FENIX • CHIP IN VERSIONE FPGA, GOL ON BOARD) • VFE-FPPA II ITERAZIONE • NOISE RIDOTTO, PERFORMANCE OK AL 75% • MA YIELD SOLO 36% (LIONE&TORINO) • LOW VOLTAGE REG X FFPA • MOTHERBOARD • PERMETTE INTEGRAZIONE FATTORIZZATA • COOLING SCHEDE ELETTRONICA • MONTATA SU SM0 PER STUDIO • NOISE/GROUNDING NUOVO ELEMENTO DI SUPPORTO E DISTRIBUZIONE HV E LV

  10. Prototipo “di principio” Prototipo ingegnerizzato INTEGRAZIONE COOLING/ELETTRONICA TEST FUNZIONALITA' RAFFREDDAMENTO E INTEGRAZIONE CON ELETTRONICA SU MODULO M0' - AGO-SET 03

  11. ELETTRONICA OPZIONE 0,25  • CHIP SOTTOMESSI (MPW) 6 MAR 03 • MPGA/ADC/FENIX • APR 03 TORNATI, TAGLIATI E IMPACCHETTATI • ADC SOTTO TEST AL CERN • MPGA SOTTO TEST A IMPERIAL COLLEGE • PRESENTAZIONE RISULTATI MISURE 25 GIU 03 CRUCIALI PER DECISIONE BASELINE ELETTRONICA ECAL NB ci si aspetta che i chip funzionino anche se non in specifica ci si aspetta di capire se ci sono problemi risolubili/irrisolubili di fatto D$(FPPA_50%yield+ADC_AD - MPGA+ADC_0,25) = 3.3M  5MCHF

  12. IMPEGNI INFN • PRODUZIONE GRIGLIE (RM): TERMINATA 05/03 (36X4=144 PEZZI) • PRODUZIONE SUPER BASKETS (RM) AVVIATA: I CONSEGNA (2SB)MAG 03 TEST OK • TERMINE PRODUZIONE (36 SB)< MAR 04 • PRODUZIONE ALIMENTATORI HV APD (RM): I CONSEGNA (2 CRATES) TEST OK • II CONSEGNA 18 GIU (4 CRT) • TERMINE PRODUZIONE (18 CRT) < DIC 03 • GARA CAVI HV (RM): APERTURA BUSTE 27 GIU • SISTEMA DI RAFFREDDAMENTO (MI): PRODOTTO PROTOTIPO INGEGNERIZZATO • SE TEST RAFFREDDAMENTO/INTEGRAZIONE OK • RICHIESTA SBLOCCO SOLDI GARA GRI SET 03 • NUOVO ELEMENTO MOTHERBOARD: POSSIBILE IMPEGNO TO (CONTENUTO IN 4.9MCHF • ACCORDATI A ECAL) SOGGETTO AD APPROVAZIONE GRI

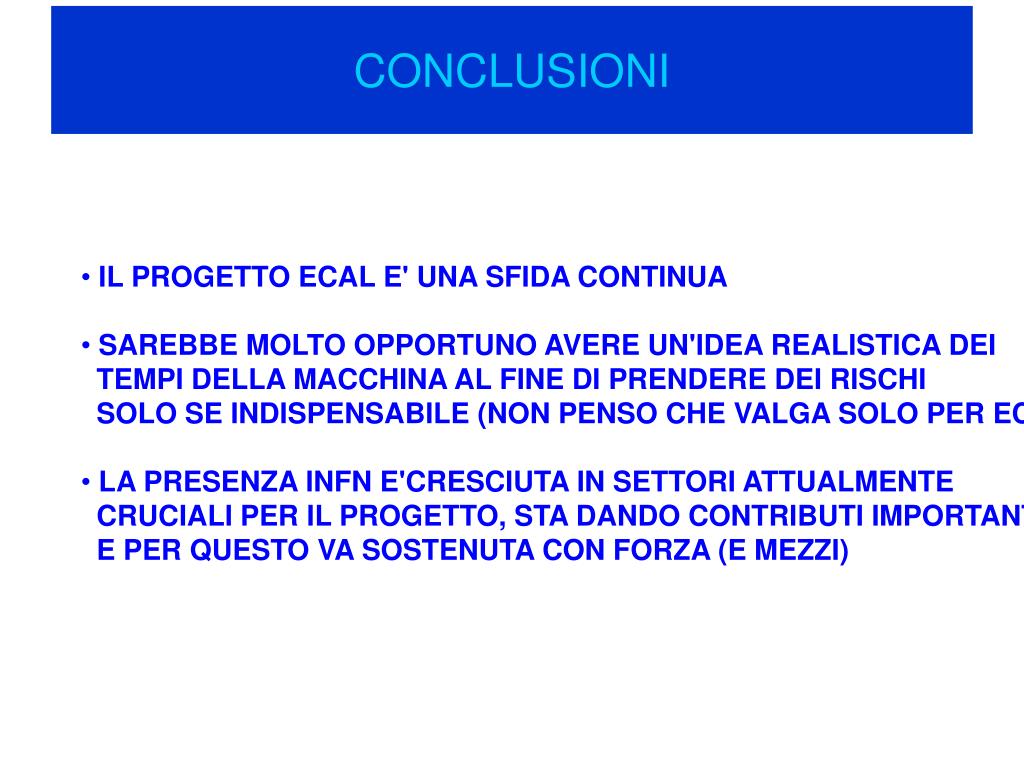

  13. CONCLUSIONI • IL PROGETTO ECAL E' UNA SFIDA CONTINUA • SAREBBE MOLTO OPPORTUNO AVERE UN'IDEA REALISTICA DEI • TEMPI DELLA MACCHINA AL FINE DI PRENDERE DEI RISCHI • SOLO SE INDISPENSABILE (NON PENSO CHE VALGA SOLO PER ECAL) • LA PRESENZA INFN E'CRESCIUTA IN SETTORI ATTUALMENTE • CRUCIALI PER IL PROGETTO, STA DANDO CONTRIBUTI IMPORTANTI • E PER QUESTO VA SOSTENUTA CON FORZA (E MEZZI)
