  1. FLUIDOS DE PERFORACION.

  2. República Bolivariana de Venezuela Ministerio del Poder Popular para la Educación Superior La Universidad del Zulia Programa de Ingeniería Núcleo LUZ-C. O.L Fluidos de Perforación Integrantes: Márquez Andreina CI: 18.525.907 Matos wilmar C.I: 18.794.719 Martínez Jenderson C.I: 20.509.667 Carlos Sánchez C.I 18.162.459 Cabimas, Noviembre de 2012

  3. FLUIDOS DE PERFORACION. LEWIS Y MC-MURRAY Decían que un buen lodo debía ser capaz de sellar arenas de formación, además de evitar su lavado y contrarrestar las presiones del gas” HAGGEN Y POLLARD STROUD Definieron el término lodo nativo como la mezcla de agua con arcilla la cual permanece en suspensión por un tiempo considerable. encargado de encontrar un medio para aumentar la densidad para prevenir el descontrol de pozos de gas. JENDERSON MARTINEZ

  4. muy utilizado para dar densidad a los lodos, es un material inerte e insoluble en agua y aceite que puede ser usado en un amplio rango de concentración según sean las condiciones exigidas. LA BARITINA arcilla (sílico aluminato) que sirve para dar viscosidad y control de filtrado a loso lodos base agua fresca, su gravedad específica esta alrededor de 2.6. LABENTONITA JENDERSON MARTINEZ

  5. FLUIDOS DE PERFORACION NO DEBEN SER: CORROSIVOS TOXICOS INFLAMABLES PERO SI: Inerte a las contaminaciones de sales solubles o minerales y además, estable a altas temperaturas. OBJETIVO PRINCIPAL: garantizar la seguridad y rapidez del proceso de perforación, mediante su tratamiento a medida que se profundizan las formaciones de altas presiones JENDERSON MARTINEZ

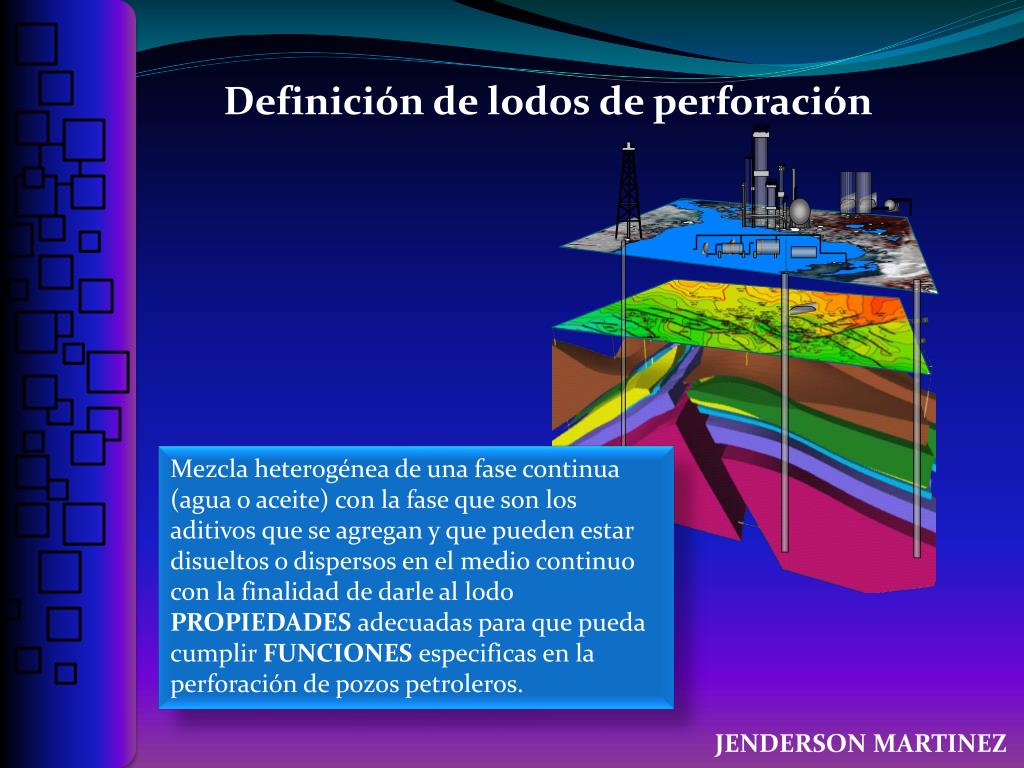

  6. Definición de lodos de perforación Mezcla heterogénea de una fase continua (agua o aceite) con la fase que son los aditivos que se agregan y que pueden estar disueltos o dispersos en el medio continuo con la finalidad de darle al lodo PROPIEDADES adecuadas para que pueda cumplir FUNCIONES especificas en la perforación de pozos petroleros. JENDERSON MARTINEZ

  7. Composición de los fluidos de perforación En su gran mayoría los lodos de perforación son de base acuosa, donde la fase continua es el agua Pero en términos generales, los lodos de perforación se componen de dos fases: Fase sólida está puede estar compuesta por sólidos inertes (deseables o indeseables) o por sólidos reactivos Fase líquida ,la cual puede ser agua (dulce o salada) o aceite JENDERSON MARTINEZ

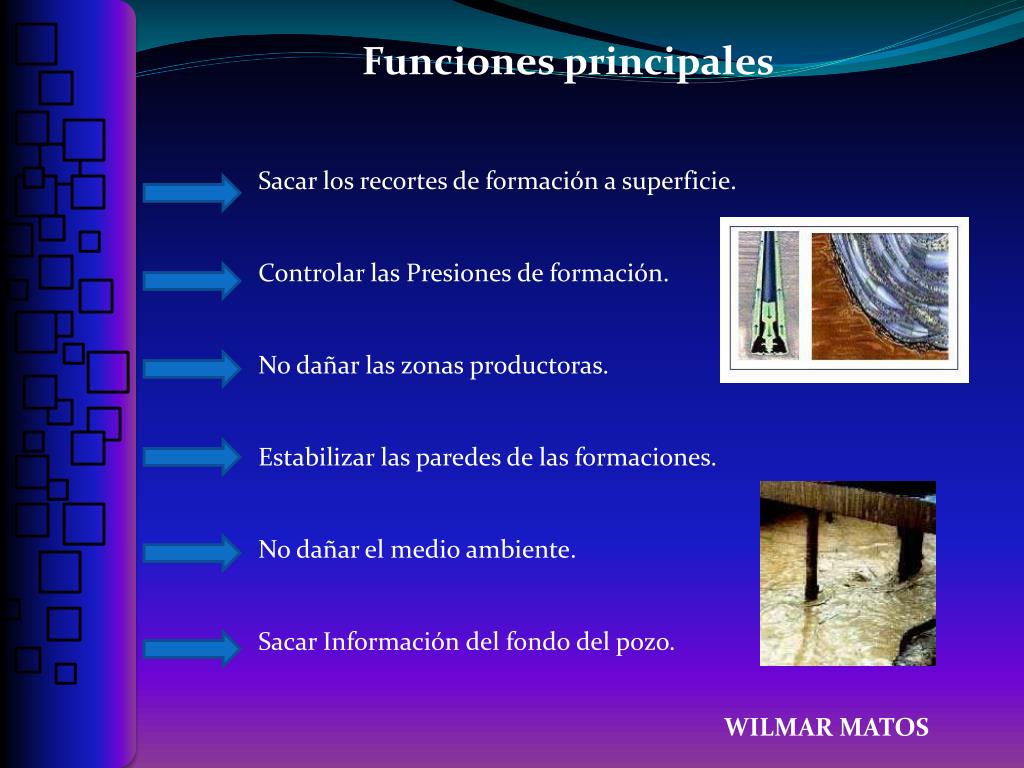

  8. Funciones principales Sacar los recortes de formación a superficie. Controlar las Presiones de formación. No dañar las zonas productoras. Estabilizar las paredes de las formaciones. No dañar el medio ambiente. Sacar Información del fondo del pozo. WILMAR MATOS

  9. Funciones principales Formar una película impermeable sobre las paredes de la formación. Lubricar y enfriar la sarta de perforación. Mantener en suspensión los sólidos. No causar corrosión a la herramienta. Transmitir energía al fondo del pozo WILMAR MATOS

  10. PROPIEDADES FISICAS DEL FLUIDO DE PERFORACION De acuerdo con el Instituto Americano del Petróleo (API), las propiedades del fluido a mantener durante la perforación del pozo son físicas y químicas, que permiten caracterizar y cuantificar su comportamiento así como distinguirlos de otros. Propiedades físicas: Densidad: Es la propiedad del fluido que tiene por función principal mantener en sitio los fluidos de la formación. La densidad del lodo se puede expresar en libras por galón (lb/gal), libras por pie cúbico (lb/ft3), gramos por centímetro cúbico (g/cm3) o kilogramos por metro cúbico (Kg/m3) @ 70°F ( 21°C) WILMAR MATOS

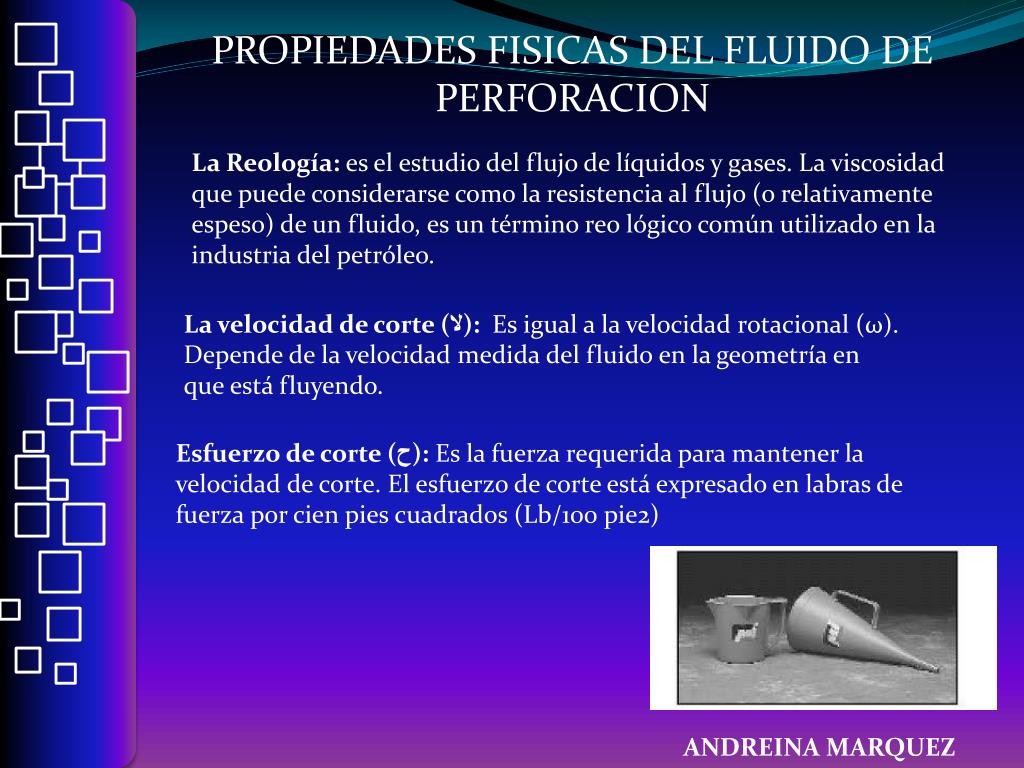

  11. PROPIEDADES FISICAS DEL FLUIDO DE PERFORACION La Reología: es el estudio del flujo de líquidos y gases. La viscosidad que puede considerarse como la resistencia al flujo (o relativamente espeso) de un fluido, es un término reo lógico común utilizado en la industria del petróleo. La velocidad de corte (ﻻ): Es igual a la velocidad rotacional (ω). Depende de la velocidad medida del fluido en la geometría en que está fluyendo. Esfuerzo de corte (ﺡ): Es la fuerza requerida para mantener la velocidad de corte. El esfuerzo de corte está expresado en labras de fuerza por cien pies cuadrados (Lb/100 pie2) ANDREINA MARQUEZ

  12. PROPIEDADES DEL FLUIDO DE PERFORACION . Viscosidad API o de Embudo: Es determinada con el Embudo Marsh, y sirve para comparar la fluidez de un líquido con la del agua. Viscosidad aparente (VA): Es la viscosidad que un fluido parece tener en un instrumento dado y a una tasa definida de corte Viscosidad plástica:Es una medida de la resistencia interna al flujo de fluido, atribuible a la cantidad, tipo y tamaño de los sólidos presentes en un fluido determinado. Punto cedente:Es una medida de la fuerza de atracción entre las partículas, bajo condiciones dinámicas o de flujo. Es la fuerza que ayuda a mantener el fluido una vez que entra en movimiento. ANDREINA MARQUEZ

  13. PROPIEDADES FISICAS DEL FLUIDO DE PERFORACION TIXOTROPÍA: Es la propiedad que tienen las suspensiones bentoníticas de pasar de gel a sólidos mediante agitación. Ciertos geles pueden licuarse cuando se agitan vibran y solidificar de nuevo cuando cesa la agitación o la vibración. Resistencia o fuerza de gel: Esta resistencia o fuerza de gel es una medida de la atracción física y electroquímica bajo condiciones estáticas. Está relacionada con la capacidad de suspensión del fluido y se controla, en la misma forma, como se controla el punto cedente. pH: Es una medida para expresar la alcalinidad o ácido de un lodo de perforación. el pH ≥ 7 el lodo es alcalino si el pH ≥ 8 el lodo es ácido El pH debe ser alcalino para evitar la corrosión. ANDREINA MARQUEZ

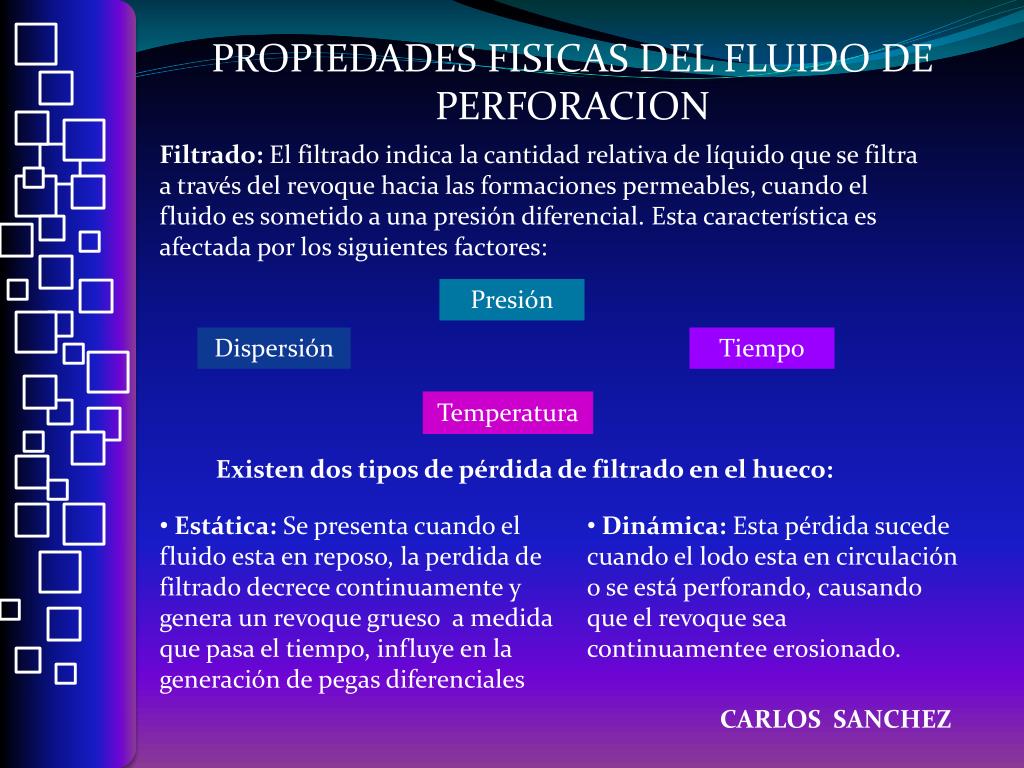

  14. PROPIEDADES FISICAS DEL FLUIDO DE PERFORACION • Filtrado: El filtrado indica la cantidad relativa de líquido que se filtra a través del revoque hacia las formaciones permeables, cuando el fluido es sometido a una presión diferencial. Esta característica es afectada por los siguientes factores: Presión Dispersión Tiempo Temperatura Existen dos tipos de pérdida de filtrado en el hueco: • Estática: Se presenta cuando el fluido esta en reposo, la perdida de filtrado decrece continuamente y genera un revoque grueso a medida que pasa el tiempo, influye en la generación de pegas diferenciales • Dinámica: Esta pérdida sucede cuando el lodo esta en circulación o se está perforando, causando que el revoque sea continuamentee erosionado. CARLOS SANCHEZ

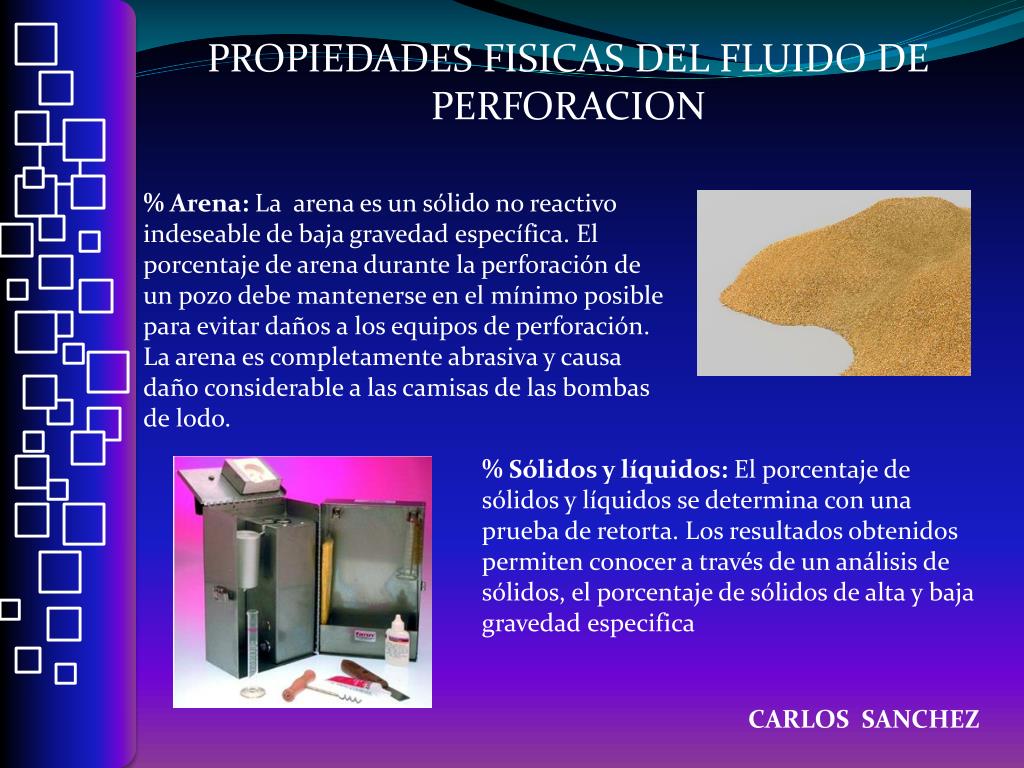

  15. PROPIEDADES FISICAS DEL FLUIDO DE PERFORACION % Arena: La arena es un sólido no reactivo indeseable de baja gravedad específica. El porcentaje de arena durante la perforación de un pozo debe mantenerse en el mínimo posible para evitar daños a los equipos de perforación. La arena es completamente abrasiva y causa daño considerable a las camisas de las bombas de lodo. % Sólidos y líquidos: El porcentaje de sólidos y líquidos se determina con una prueba de retorta. Los resultados obtenidos permiten conocer a través de un análisis de sólidos, el porcentaje de sólidos de alta y baja gravedad especifica CARLOS SANCHEZ

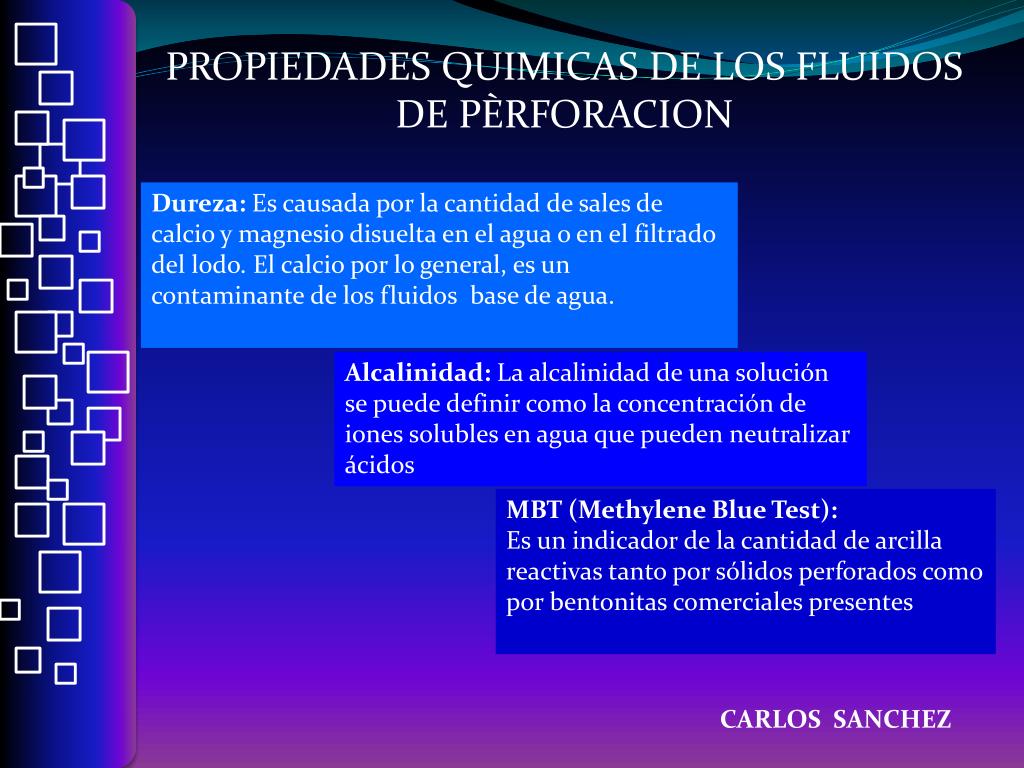

  16. PROPIEDADES QUIMICAS DE LOS FLUIDOS DE PÈRFORACION Dureza: Es causada por la cantidad de sales de calcio y magnesio disuelta en el agua o en el filtrado del lodo. El calcio por lo general, es un contaminante de los fluidos base de agua. Alcalinidad: La alcalinidad de una solución se puede definir como la concentración de iones solubles en agua que pueden neutralizar ácidos MBT (Methylene Blue Test): Es un indicador de la cantidad de arcilla reactivas tanto por sólidos perforados como por bentonitas comerciales presentes CARLOS SANCHEZ

  17. GRACIAS..!
