diagram jenjang dad level

Diagram Jenjang, DAD Level

Analisis Perancangan Sistem Informasi

Fak. ITB

UTY

erd sistem identifikasi potensi satpam

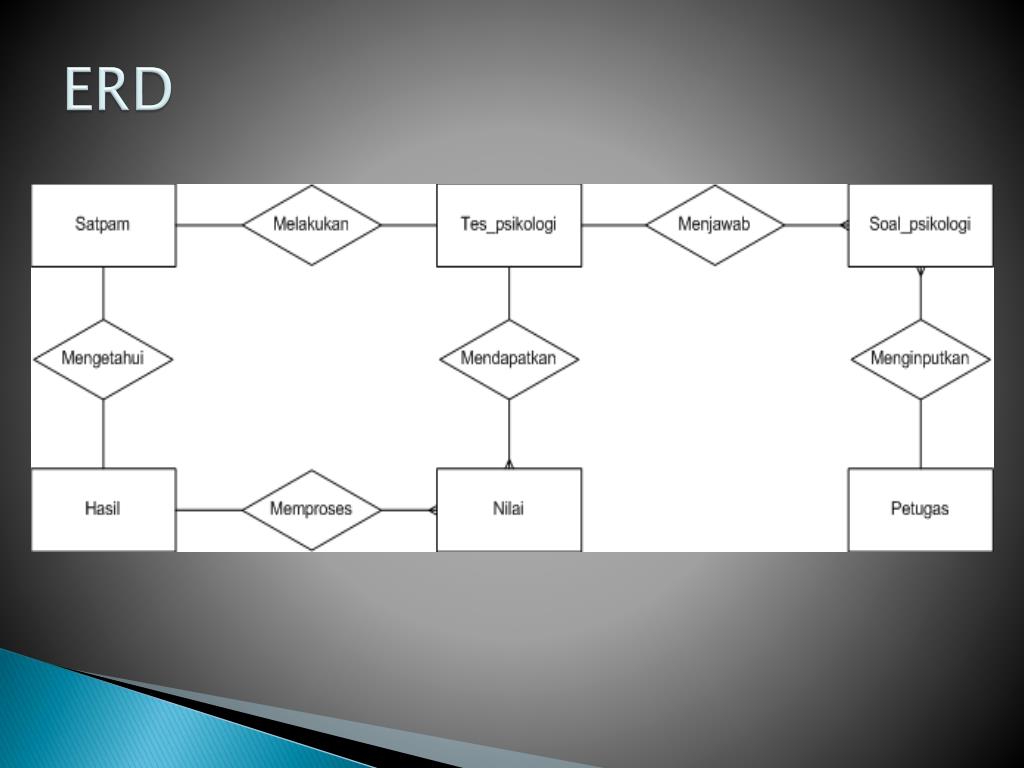

ERD SistemIdentifikasiPotensiSatpam
  • Entitas yang digunakan :
  • EntitasPetugas
  • EntitasSoal_psikologi
  • EntitasTest_psikologi
  • EntitasSatpam
  • EntitasHasil
  • EntitasNilai
diagram konteks
Diagram Konteks
  • Simbol yang digunakan hanya proses, entiti & Arus data.
  • Jumlah proses yg digunakan hanya 1.
  • Label dari proses merepresentasikan gambaran sistem yang dibuat (tanpa no, ada yang memberi label 0).
diagram berjenjang
Diagram Berjenjang
  • Dekomposisi: proses membagi sistem ke sub sistem yg lebih kecil.
  • Menunjukkan hierarchy proses-proses yang ada dalam sistem yang kita buat.

Aturan :

Tiapprosesdalam diagram dekomposisiadalahmerupakanprosesinduk, prosesanak (darisuatuinduk) ataukeduanya.

Indukharusmempunyai 2 anakataulebih.

Satuanakhanyadapatmemilikisatuinduk.

Anakdarisuatuindukdapatmenjadiindukdarianak-anaknyasendiri.

diagram berjenjang1
Diagram Berjenjang

Diagram kontek

DFD Level 1

DFD Level n

diagram level 1
Diagram Level 1
  • Merupakan pemecahan dari level n-1
  • Dimulai dari level 1 yang merupakan pemecahan dari diagram konteks
  • Pada level 1 dst, simbol simpanan mulai dipakai
  • Contoh : DAD Level 1 dari “sistem identifikasi potensi satpam”
keseimbangan

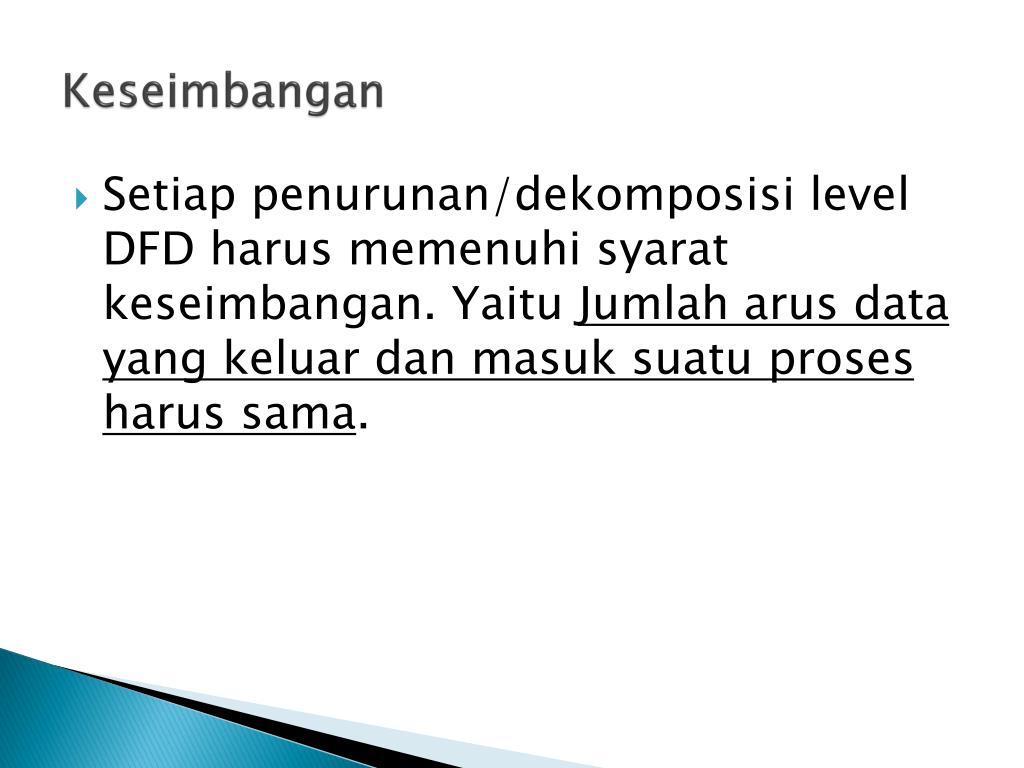

Keseimbangan
  • Setiap penurunan/dekomposisi level DFD harus memenuhi syarat keseimbangan. Yaitu Jumlah arus data yang keluar dan masuk suatu proses harus sama.
