  1. Ecocardiograma

  2. Produce la evaluación exacta de la velocidad de la sangre y del tejido cardíaco usando el ultrasonido Doppler de onda pulsada o continua. Cualquier comunicación anormal entre el lado izquierdo y derecho del corazón, cualquier fuga de sangre a través de las válvulas (regurgitación valvular), y el cálculo del volumen cardíaco así como la fracción de eyección. Es una de las pruebas de diagnóstico más usadas para la enfermedad cardíaca. La más grande ventaja de la ecocardiografía es que NO es invasiva y no tiene ningún riesgo o efectos secundarios conocidos. Oscar Flopez / Técnico en Imágenes Diagnosticas

  3. Tipos de Ecocardiograma

  4. Según el lugar del cuerpo donde inicie el haz de ultrasonido, puede ser: ECOCARDIOGRAMA ECOCARDIOGRAMA TRANS-TORÁCICO TRANS-ESOFÁGICO Según el tipo de estudio que se realice (en el caso del eco trans-torácico) puede ser: ECOCARDIOGRAMA ECOCARDIOGRAMA EN REPOSO STRESS Oscar Flopez / Técnico en Imágenes Diagnosticas

  5. Ecocardiograma Trans-torácico

  6. El transductor se coloca en la pared del tórax y las imágenes son tomadas a través de la pared del pecho. Es una evaluación no invasiva, altamente precisa y rápida. Preciso para identificar casi cualquier patología, pero la exactitud puede reducirse en hasta un 20% en adultos debido a la obesidad, EPOC, deformidades del tórax, o pacientes de otra manera técnicamente difíciles. Oscar Flopez / Técnico en Imágenes Diagnosticas

  7. Tipos de Ecocadiogama Trans-torácico. En reposo: Se evalúan todas las estructuras cardiacas posibles y se determina el funcionamiento de las válvulas así como anormalidades de contractilidad del ventrículo izquierdo; velocidad del flujo sanguíneo, función diastólica, etc. Stress: El objetivo es elevar la frecuencia cardiaca a un número acorde a la edad del paciente y evaluar así la presión del flujo sanguíneo y anormalidades de contractilidad que evidenciaría lesión isquémica. Oscar Flopez / Técnico en Imágenes Diagnosticas

  8. Ecocardiograma Trans-esofágico

  9. Una sonda especializada conteniendo un transductor de ultrasonido en su extremidad es pasada por el esófago del paciente. Usualmente, son imágenes más claras, especialmente de las estructuras que son difíciles de ver trans-torácicamente. Mientras que el TTE puede ser realizado rápidamente, fácilmente y sin dolor al paciente, la TEE requiere un paciente en ayuno, un equipo de personal médico, toma más tiempo en realizarse, es incómodo para el paciente y tiene algunos riesgos asociados al procedimiento. Oscar Flopez / Técnico en Imágenes Diagnosticas

  10. Antes de insertar la sonda, es inducida la sedación de conciencia con el paciente para facilitar el malestar del individuo y disminuir el reflejo faríngeo, así haciendo que la sonda de ultrasonido pase más fácilmente por el esófago. Por lo tanto es considerado un procedimiento invasivo. Oscar Flopez / Técnico en Imágenes Diagnosticas

  11. Anatomía Cardiaca

  12. Vena Cava Superior Cayado Aórtico Arteria Pulmonar Aurícula Izquierda Aurícula Derecha Venas Pulmonares Válvula Pulmonar Válvula Mitral Valvula Aortica Válvula Tricúspide Ventriculo Derecho Ventriculo Izquierdo Vena Cava Inferior Oscar Flopez / Técnico en Imágenes Diagnosticas

  13. Flujo Sanguíneo

  14. Oscar Flopez / Técnico en Imágenes Diagnosticas

  15. Diástole Oscar Flopez / Técnico en Imágenes Diagnosticas

  16. Sístole Oscar Flopez / Técnico en Imágenes Diagnosticas

  17. Puntos de Evaluación

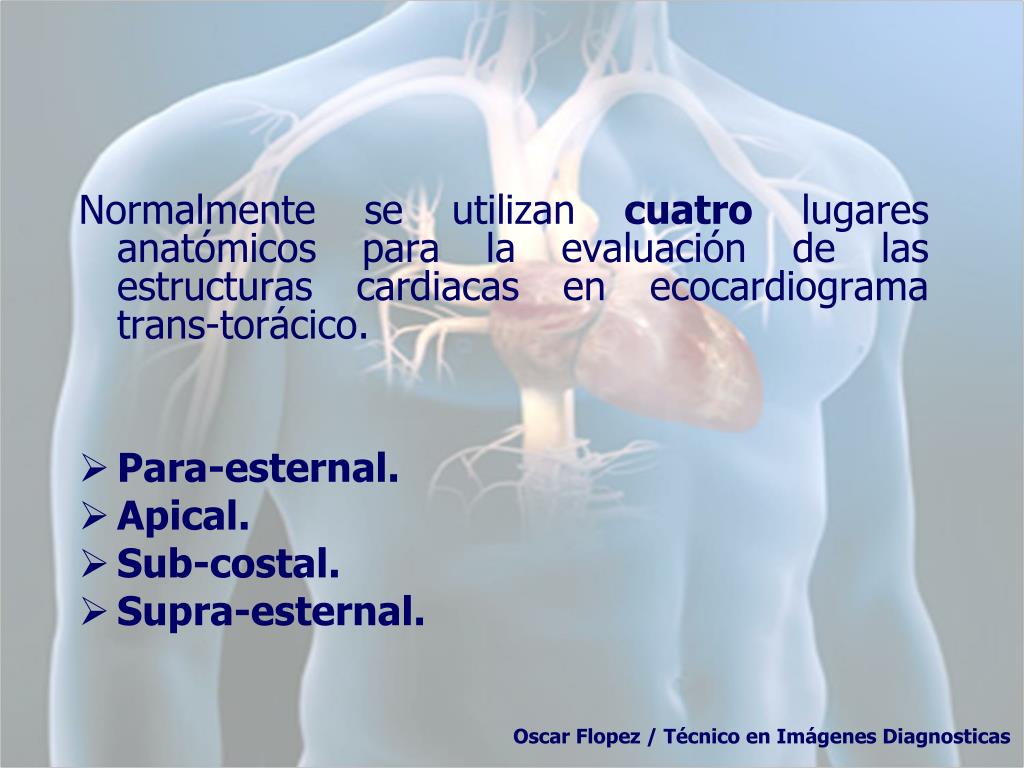

  18. Normalmente se utilizan cuatro lugares anatómicos para la evaluación de las estructuras cardiacas en ecocardiograma trans-torácico. • Para-esternal. • Apical. • Sub-costal. • Supra-esternal. Oscar Flopez / Técnico en Imágenes Diagnosticas

  19. Supra-esternal Para-esternal Apical Sub-costal Oscar Flopez / Técnico en Imágenes Diagnosticas

  20. Estructuras Visualizadas

  21. Oscar Flopez / Técnico en Imágenes Diagnosticas Para-Esternal

  22. Oscar Flopez / Técnico en Imágenes Diagnosticas

  23. Oscar Flopez / Técnico en Imágenes Diagnosticas

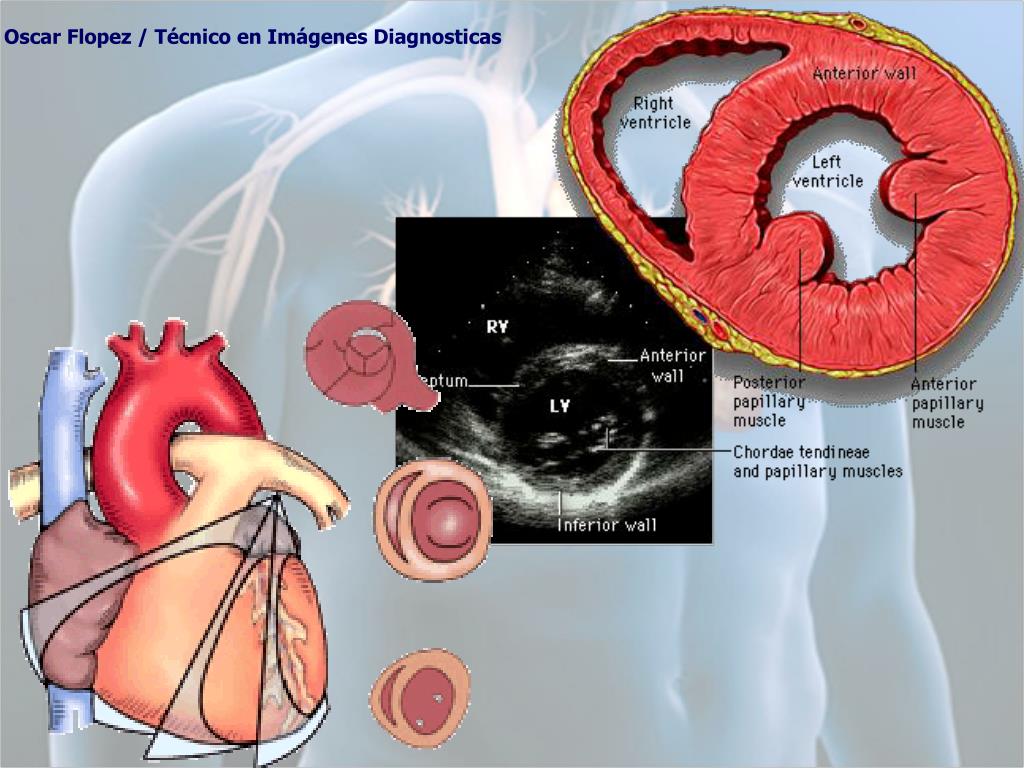

  24. Oscar Flopez / Técnico en Imágenes Diagnosticas

  25. Apicales

  26. 4c Oscar Flopez / Técnico en Imágenes Diagnosticas

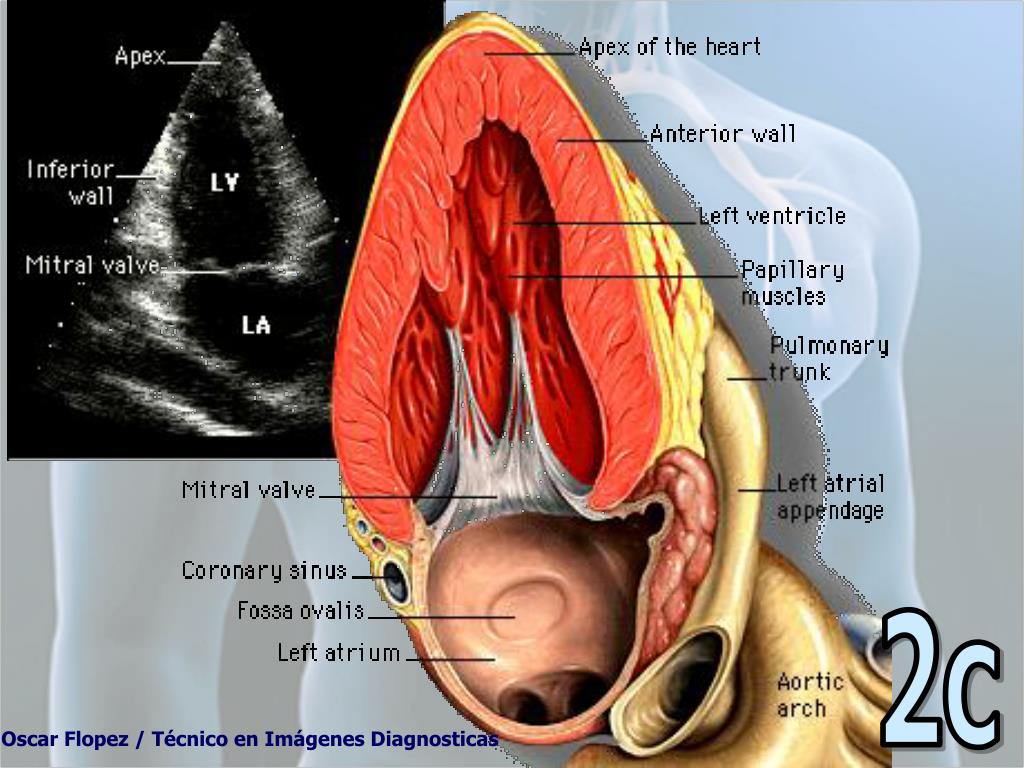

  27. 2c Oscar Flopez / Técnico en Imágenes Diagnosticas

  28. Oscar Flopez / Técnico en Imágenes Diagnosticas Sub-Costal

  29. Oscar Flopez / Técnico en Imágenes Diagnosticas

  30. Gracias por su Atención Oscar Flores López Técnico Ecocardiogafista
