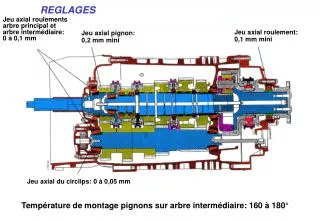

REGLAGES. Jeu axial roulements arbre principal et arbre intermédiaire: 0 à 0,1 mm. Jeu axial roulement: 0,1 mm mini. Jeu axial pignon: 0,2 mm mini. Jeu axial du circlips: 0 à 0,05 mm. Température de montage pignons sur arbre intermédiaire: 160 à 180°. ARBRE SECONDAIRE. REGLAGES.

cameron-rush
Download Presentation

REGLAGES

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. REGLAGES Jeu axial roulements arbre principal et arbre intermédiaire: 0 à 0,1 mm Jeu axial roulement: 0,1 mm mini Jeu axial pignon: 0,2 mm mini Jeu axial du circlips: 0 à 0,05 mm Température de montage pignons sur arbre intermédiaire: 160 à 180°

  2. ARBRE SECONDAIRE REGLAGES Température de montage pignon 4ème, moyeux synchros, bagues des pignons M AR et 1 ère : 120°.

  3. 1 2 - CHOISIR L’EPAISSEUR DE LA CALE 1 DE MANIERE A OBTENIR UNE COTE SITUEE ENTRE + 0,07 ET - 0,08 mm PAR RAPPORT A L’EPAULEMENT DE L’ARBRE. - CHOISIR L’EPAISSEUR DE LA CALE 2 (SITUEE SOUS LE CONE) DE MANIERE A OBTENIR 4,6 ± mm 0 0,4 REGLAGES JEU DE SYNCHRONISATION RELAIS AVANT

  4. 2 MAINTENIR LE CYLINDRE PNEUMATIQUE AVEC L’OUTIL 2399 - ENCLENCHER LE BALADEUR VERS LE BAS - CENTRER LES PATINS PAR LES VIS 2 REGLAGES REGLAGE FOURCHETTE RELAIS AVANT

  5. REGLAGES JEU AXIAL ARBRE D’ENTREE MESURE a : MESURE b : CALCUL EPAISSEUR CALE E E = (b + épaisseur joint) - a

  6. REGLAGES JEU AXIAL ARBRE INTERMEDIAIRE MESURE a : MESURE b : CALCUL EPAISSEUR CALE E E = (b + épaisseur joint) - a

  7. CALAGE TRAIN PLANETAIRE SUR ARBRE SECONDAIRE (VERSION 16 S 251) 2 4 Calcul épaisseur cale 4 ATTENTION AU SENS DE MONTAGE DU CIRCLIPS MESURER LE DEPLACEMENT DE L’OUTIL 2 .LA VALEUR RELEVEE CORRESPOND A L’EPAISSEUR DE LA CALE 4 . (jeu maxi admissible: ± 0,05mm) REGLAGES
