  1. IP Address and Subnet ASRINAH_102904107_PTIK_”jaringan komputer

  2. Pokokbahasan • IP Address versi IPV4 • Kelas-kelasAlamat IP • Subnet Mask • Subnetting

  3. IP Address versi IPV4 • IPv4 memiliki 32 bit menggunakanangkabinerdalampenggunaannya. Terbagikedalam 4 oktet yang dipisahkanolehtanda . (titik), yang direpresentasikandengannotasidesimal. Seperti yang diilustrasikanpadagambar4.1

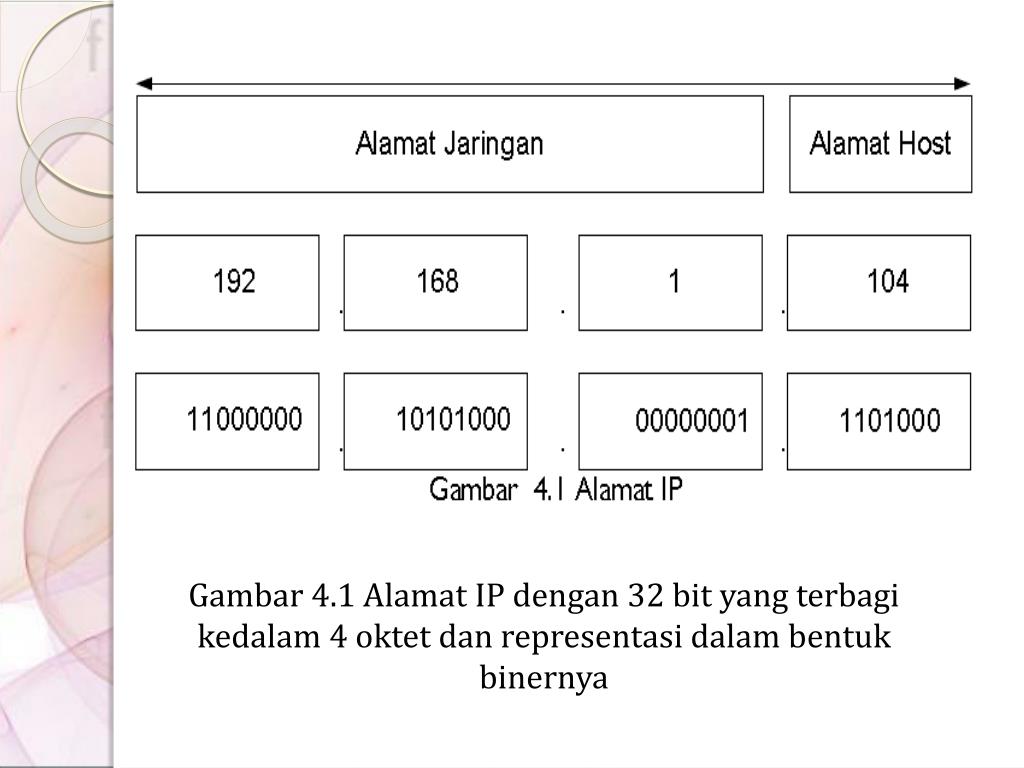

  4. Gambar4.1 Alamat IP dengan 32 bit yang terbagikedalam 4 oktetdanrepresentasidalambentukbinernya

  5. Kelas-kelasAlamat IP • Pengalamatandalam IPv4 memiliki 5 jeniskelas, A,B,C,D dan E. Tetapihanyakelas A, B, dan C yang digunakansecaraumum. Tabel4.1 menggambarkaninformasitentangskemakelas-kelas yang adapada IPv4.

  6. Tabel 4.1Kelas IP Keterangan : N = alamatjaringan, H = alamat host

  7. Subnet Mask • Sepertiyang telahdijelaskansebelumnya, bahwaalamat IP terdiridari 2 bagian, yaitualamatjaringandanalamat host. Subnet mask ataunetmaskdigunakanuntukmenentukanbagianmanakahdarisebuahalamat • yang merupakanalamatjaringandanbagianmanakah yang merupakanalamat host. Subnet mask direpresentasikandengannilai 1 dan 0 dimanabagiandengannilai 1 merepresentasikanalamatjaringansedangkan yang memilikinilai 0 merupakanalamathostnya, untukmempermudahmakadirepresentasikandalambentukdesimal.

  8. Cont’d • Tidaksemuajaringanmembutuhkan subnet, dalamhaliniberartijaringantersebutmenggunakansebuah subnet mask default. Table 8.2 akanmenunjukkan subnet mask default untukmasing-masingkelas A, B, dan C. Subnet default untukmasing-masingkelasinitidakdapatdiubah. Maksudnyaadalahkitatidakbisamenggunakansebuah subnet 255.0.0.0 untuksebuahkelas B, jikakitamencobanyamakaalamattersebutakanmenjaditidak valid danbahkanbiasanyatidakakandiperbolehkanmengetikkan subnet mask yang salahtersebut. Tidakbisajugakita set semuanilaidengan 1 ataumenjadi 255.255.255.255, dimanaalamattersebutsebenarnyamerupakanalamat broadcast.

  9. Sebagaicontoh, untukalamat IP 192.168.1.10 dengan subnet mask 255.255.255.0, berartialamatjaringandari IP tersebutadalah 192.168.1.0, sedangkanalamathostnyaadalah 0.0.0.10. Subnet mask jugabisadirepresentasikandengannotasi CIDR (Classless Inter-Domain Routing), yang akanmenggunakantanda ―/‖ dibelakangsebuahalamat IP dandibelakangnyaterdapatjumlahangka 1 darinetmasknya. Jikakitalihatdaricontohdiatas, makanotasi CIDR-nyaadalah 192.168.1.10/24.

  10. CIDR • CIDR (Classless Inter-Domain Routing) merupakansebuahmetode yang digunakanuntukmengkategorikanalamat IP dengantujuanuntukmengalokasikanlamat IP kepada user danuntukefisiensidalamproses routing paket-paket IP didalam internet. Metodeinibiasanyadigunakanoleh ISP (Internet Service Provider) untukmengalokasikanalamatkepadasebuahrumah, perusahaanataukeseorangpelanggan.

  11. Cont’d • CIDR menggunakan VLSM (Variable-Length Subnet Masks) untukmengalokasikanalamat IP sesuaidengankebutuhannya, daripadamenggunakanmengikutiaturan-aturankelas-kelas A, B dan C dalamjaringan. Sehinggapembagianjaringanatau host dapatdilakukandenganmenggunakanpadasemua bit yang adapadaalamat.

  12. Cont’d • Perludiingatbahwapenggunaan subnet mask maksimaladalah /30, karenasebuahjaringan paling tidakharusmenyimpanduabuah bit sebagai bit dari host. Dan dalamsebuahjaringan, tidaksemuaalamatbisakitagunakansebagaialamat host. Setidaknyaterdapatduabuahalamattidakbisakitagunakan, yaitualamatpertama yang akanmenjadialamatjaringantersebutdanalamatterakhir yang akanmenjadialamat broadcast darijaringantersebut.

  13. Subnet Mask Source: www.tcpipguide.com

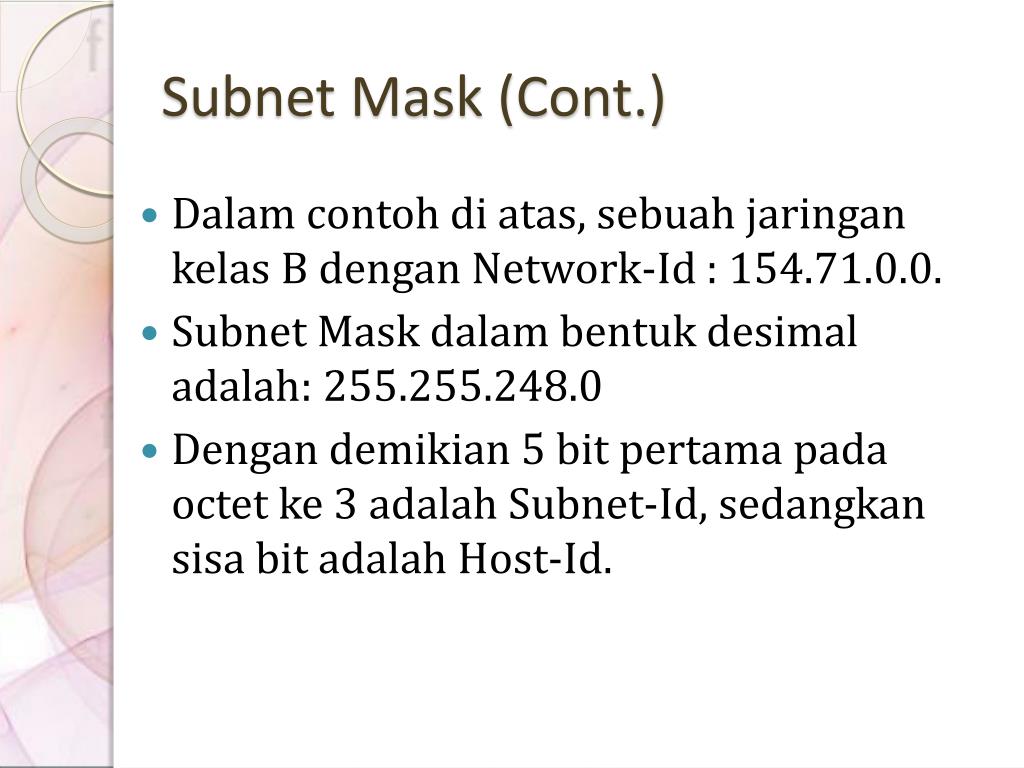

  14. Subnet Mask (Cont.) • Dalamcontohdiatas, sebuahjaringankelas B dengan Network-Id : 154.71.0.0. • Subnet Mask dalambentukdesimaladalah: 255.255.248.0 • Dengandemikian 5 bit pertamapada octet ke 3 adalah Subnet-Id, sedangkansisa bit adalah Host-Id.

  15. Default Subnet-Mask

  16. Konversi Subnet-Mask 1 0 0 0 0 0 0 0 = 128 1 1 0 0 0 0 0 0 = 192 1 1 1 0 0 0 0 0 = 224 1 1 1 1 0 0 0 0 = 240 1 1 1 1 1 0 0 0 = 248 1 1 1 1 1 1 0 0 = 252 1 1 1 1 1 1 1 0 = 254 1 1 1 1 1 1 1 1 = 255

  17. MenentukanSubNet-Id Source: www.tcpipguide.com

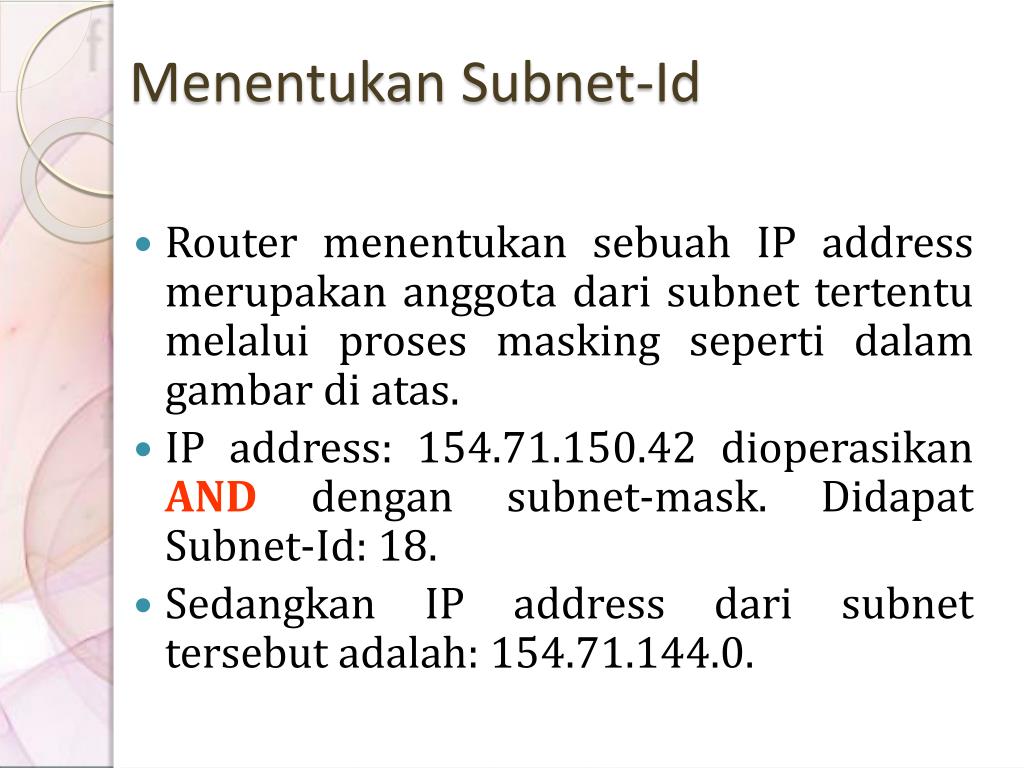

  18. Menentukan Subnet-Id • Router menentukansebuah IP address merupakananggotadari subnet tertentumelaluiproses masking sepertidalamgambardiatas. • IP address: 154.71.150.42 dioperasikanANDdengan subnet-mask. Didapat Subnet-Id: 18. • Sedangkan IP address dari subnet tersebutadalah: 154.71.144.0.

  19. IP Address dari Subnet Determining the Subnet ID of an IP Address Through Subnet Masking Dengan CIDR, dapatdituliskansebagai: 154.71.150.42/21.

  20. ContohKasus 1 • Sebuahjaringandengan network-id: 192.16.9.0 akandibagikedalam 3 buah subnet. Tentukan IP address untuksetiap subnet. No IP 192.16.9.0 adalahKelas C, dengan host-Id beradapada 8 bit terakhir. Karenaitu, subnet-id harusberadapada 8 bit terakhir.

  21. PenyelesaianKasus 1 Kebutuhan 3 subnet berartimembutuhkansebanyak 3 bit. Karenaitu subnet-mask ditentukan: 11111111.11111111.11111111.11100000 255. 255. 255. 224

  22. PenyelesaianKasus 1 Kombinasi subnet: 000, 001, 010, 011, 100, 101, 110, 111. Karenaitu 3 bit pertamadialokasikanuntuk subnet. 192.16.9.b b bbbbbb subnet

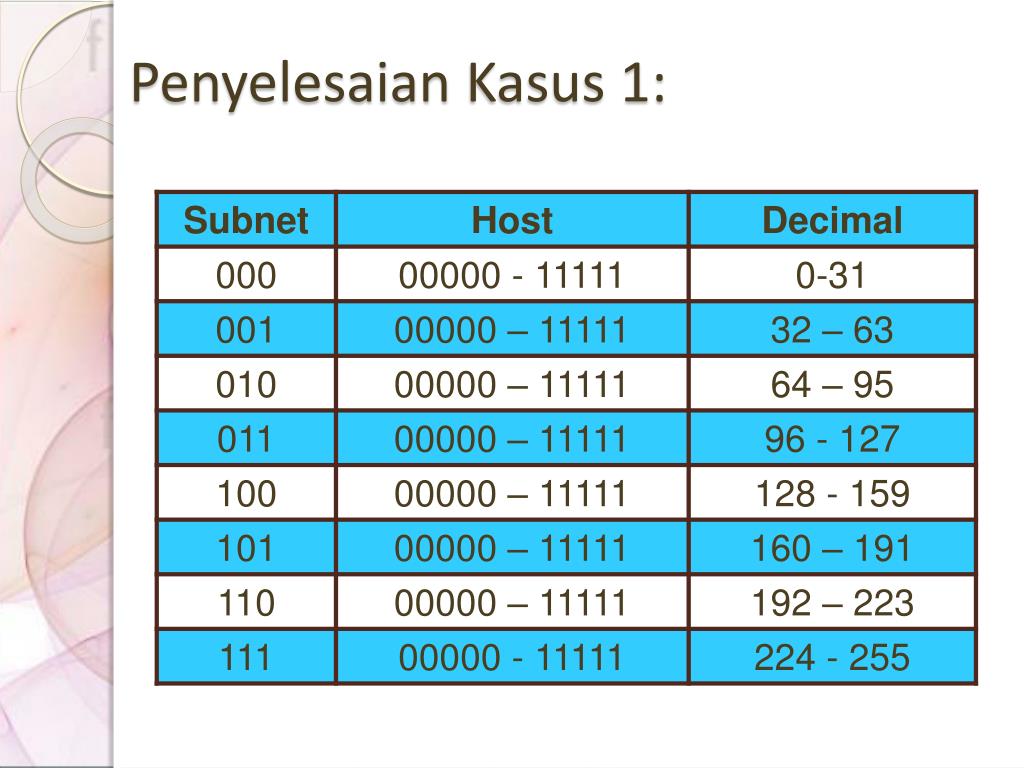

  23. PenyelesaianKasus 1:

  24. KesimpulanKasus 1 • Jumlah subnet yang terbentukada 23=8. Tetapi subnet 000 dan 111 tidakdapatdigunakan. Karenaitujumlah subnet yang dapatdigunakanadalah: (23-2=6). • Jumlah host yang terbentukuntukmasing-masing subnet 25=32. Sedang host yang dapatdigunakansebanyak 25-2=30. Host-Id: 00000 dan 11111 tidakdapatdigunakan.

  25. TERIMA KASIH
