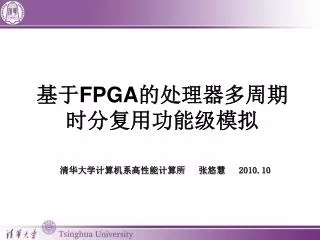

基于FPGA的处理器多周期时分复用功能级模拟
  • 清华大学计算机系高性能计算所 张悠慧 2010.10
slide2

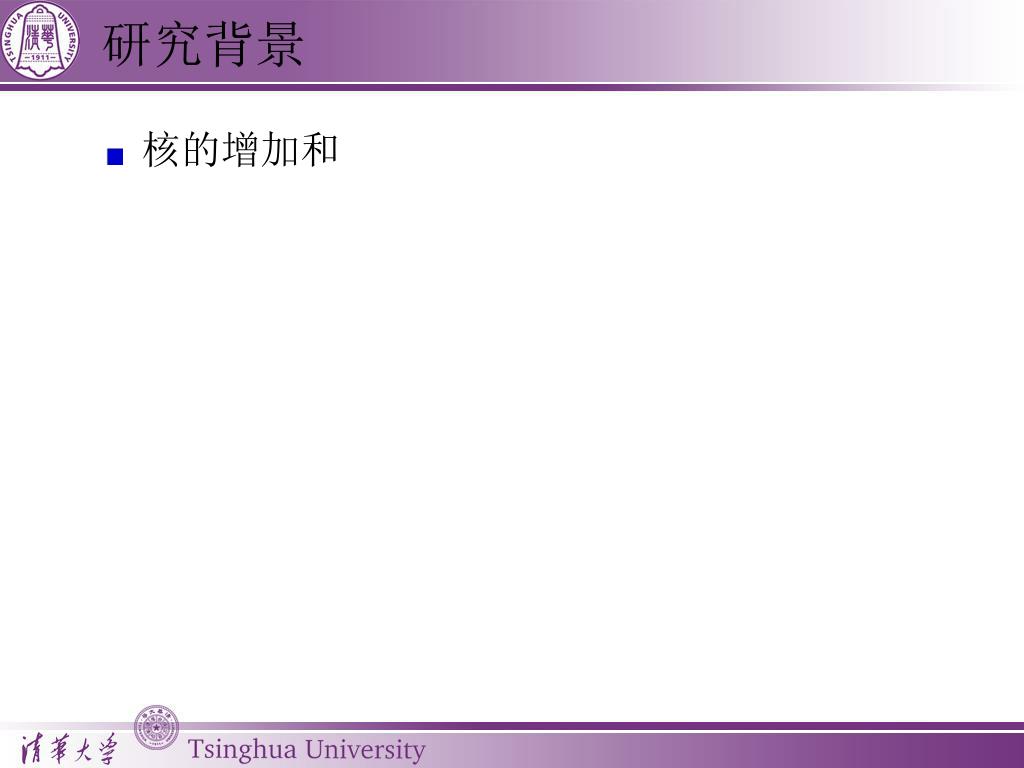

研究背景
  • 核的增加和
slide3

Cache #0

Cache #1

……

Cache #15

Cache Controller

Memory

SRAM

SDRAM

IDE

主要思路

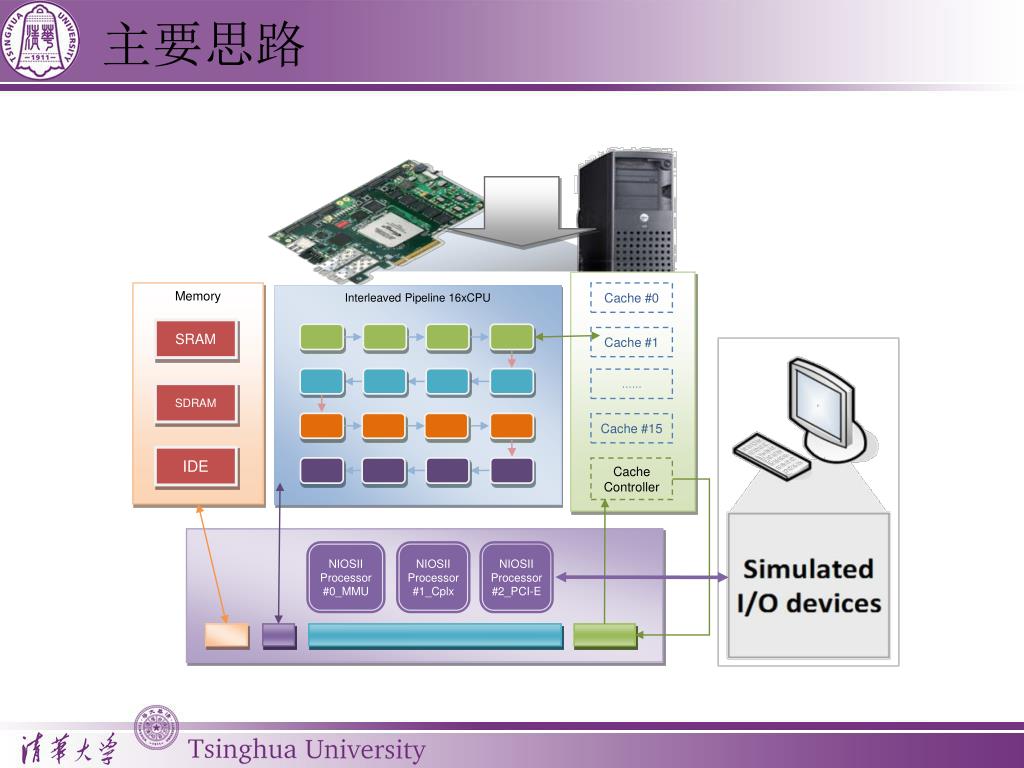

Interleaved Pipeline 16xCPU

NIOSII Processor #0_MMU

NIOSII Processor #1_Cplx

NIOSII Processor #2_PCI-E

slide4

16Clk

1Clk

发射16条指令

来自模拟的16个处理器

主要思路

完成16条指令的执行

Interleaved Pipeline 16xCPU

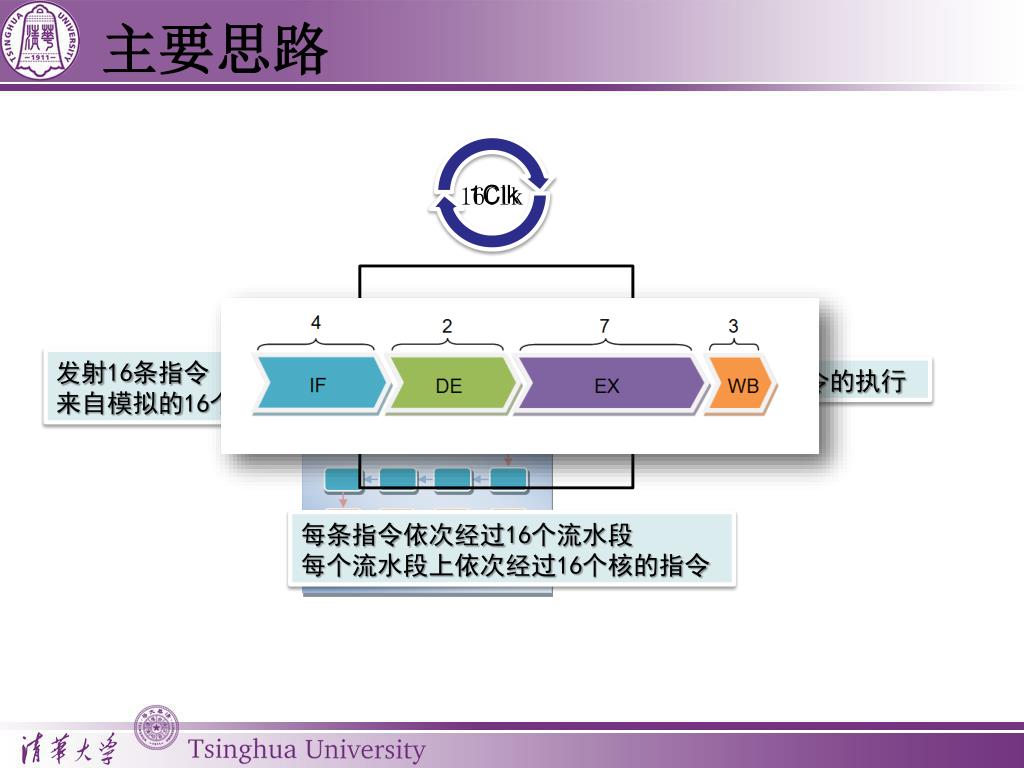

每条指令依次经过16个流水段

每个流水段上依次经过16个核的指令

slide5
验证评估

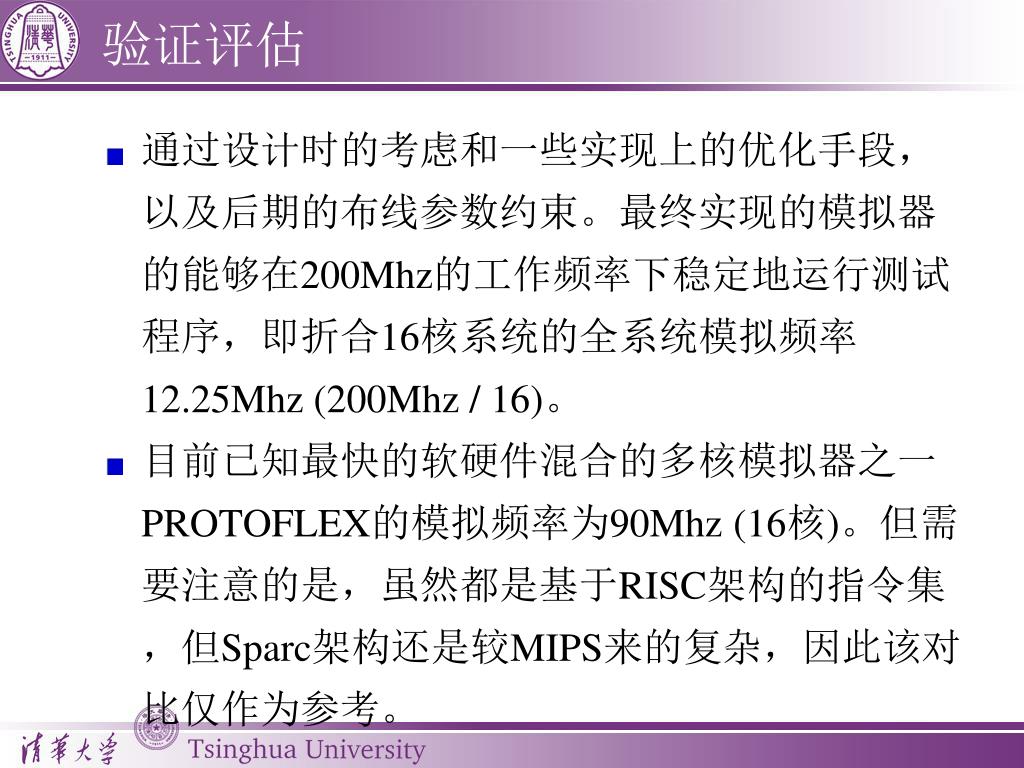

  • 通过设计时的考虑和一些实现上的优化手段,以及后期的布线参数约束。最终实现的模拟器的能够在200Mhz的工作频率下稳定地运行测试程序,即折合16核系统的全系统模拟频率12.25Mhz (200Mhz / 16)。
  • 目前已知最快的软硬件混合的多核模拟器之一PROTOFLEX的模拟频率为90Mhz (16核)。但需要注意的是,虽然都是基于RISC架构的指令集,但Sparc架构还是较MIPS来的复杂,因此该对比仅作为参考。
slide6

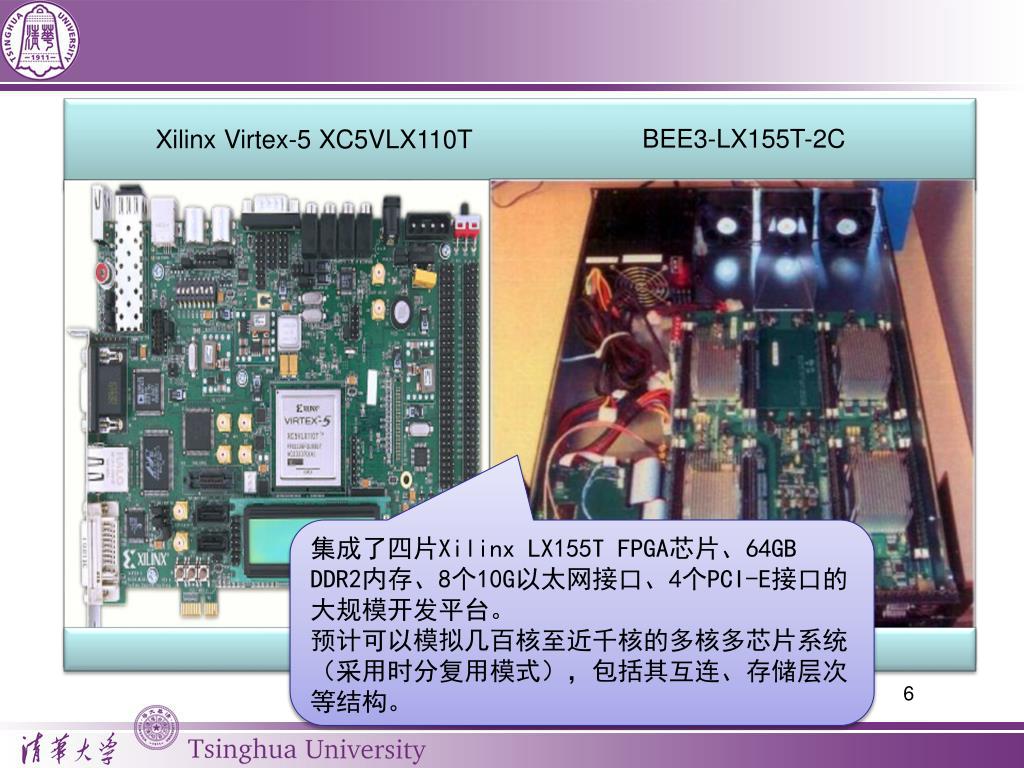

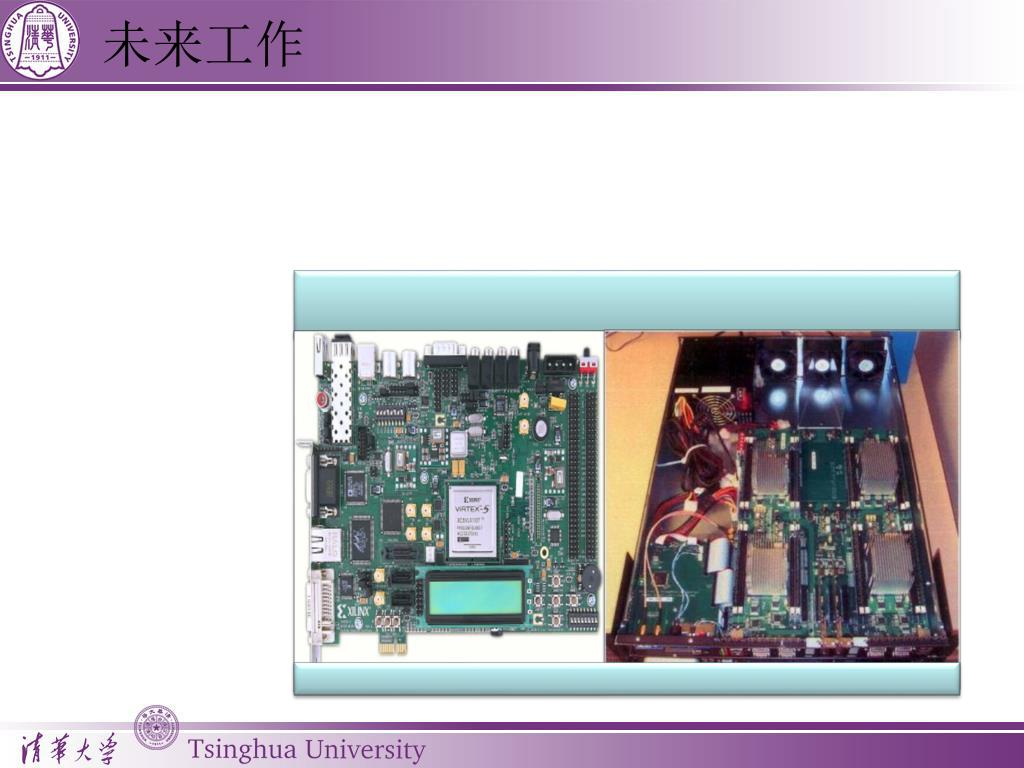

BEE3-LX155T-2C

Xilinx Virtex-5 XC5VLX110T

集成了四片Xilinx LX155T FPGA芯片、64GB DDR2内存、8个10G以太网接口、4个PCI-E接口的大规模开发平台。

预计可以模拟几百核至近千核的多核多芯片系统(采用时分复用模式),包括其互连、存储层次等结构。

slide7

预期成果

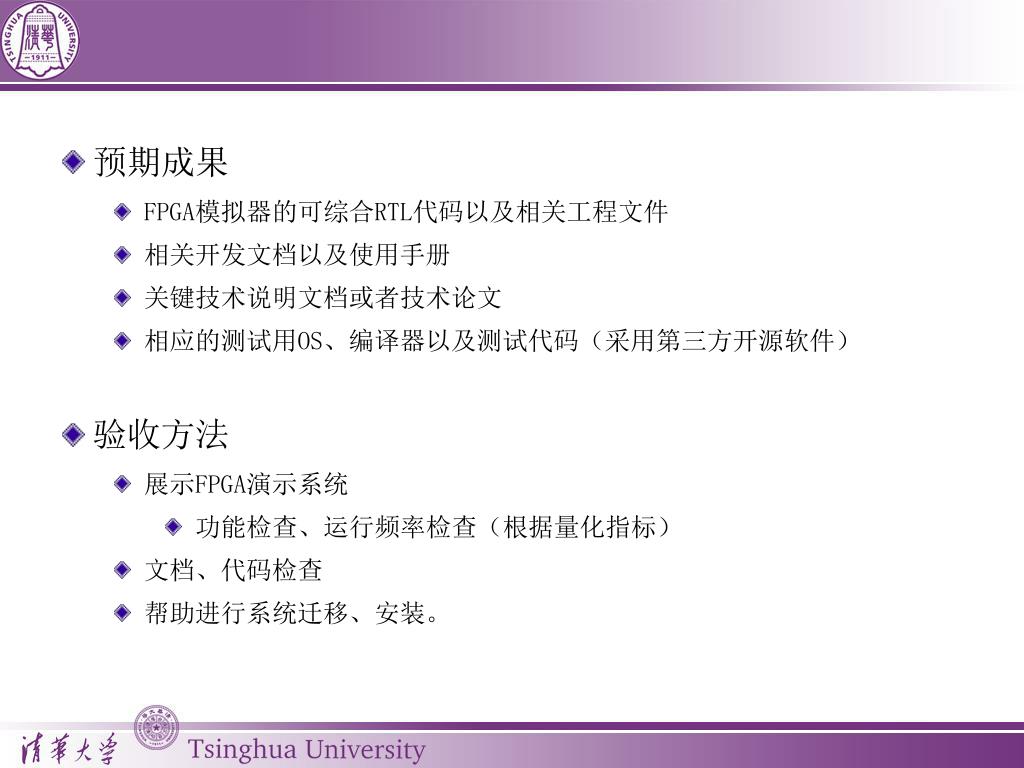

    • FPGA模拟器的可综合RTL代码以及相关工程文件
    • 相关开发文档以及使用手册
    • 关键技术说明文档或者技术论文
    • 相应的测试用OS、编译器以及测试代码(采用第三方开源软件)
  • 验收方法
    • 展示FPGA演示系统
      • 功能检查、运行频率检查(根据量化指标)
    • 文档、代码检查
    • 帮助进行系统迁移、安装。
slide8

基本目标

    • 规模:64核规模,80结点互连网络规模( 支持虚通道)
    • 频率: 80Mhz
  • 良好目标
    • 规模:128核规模,256结点互连网络规模
  • 挑战目标
    • 规模:128核规模 + 256结点互连网络规模(需要跨片实现)
slide9

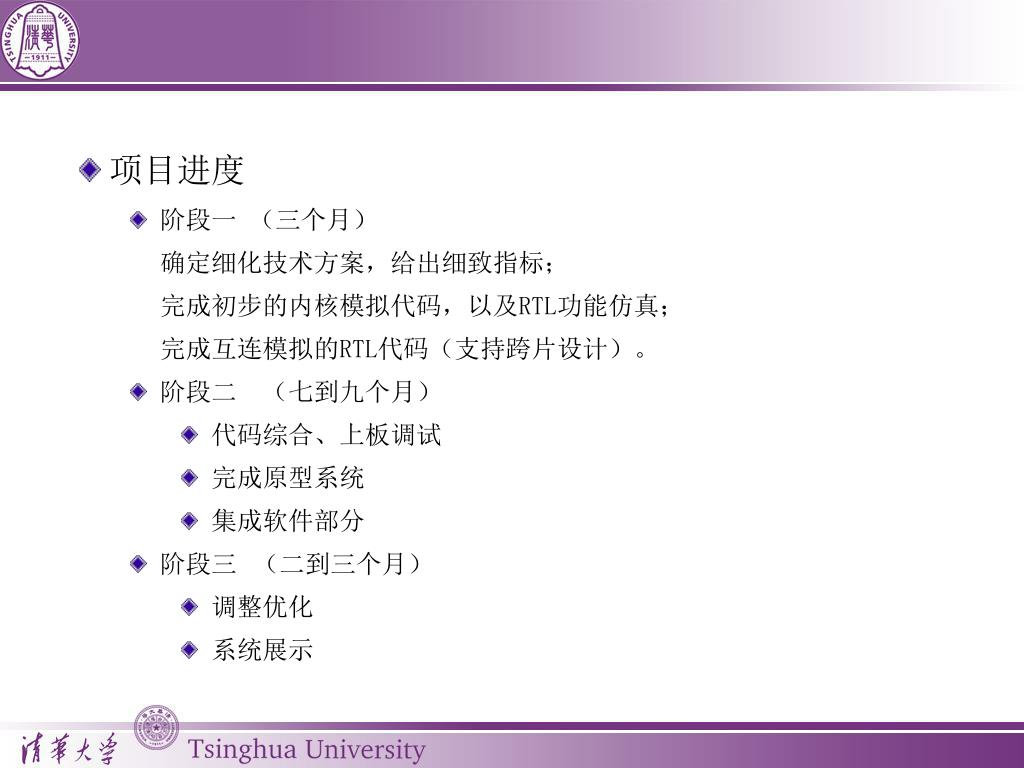

项目进度

    • 阶段一 (三个月)
    • 确定细化技术方案,给出细致指标;
    • 完成初步的内核模拟代码,以及RTL功能仿真;
    • 完成互连模拟的RTL代码(支持跨片设计)。
    • 阶段二 (七到九个月)
      • 代码综合、上板调试
      • 完成原型系统
      • 集成软件部分
    • 阶段三(二到三个月)
      • 调整优化
      • 系统展示
slide10

16Clk

1Clk

发射16条指令

来自模拟的16个处理器

完成16条指令的执行

Interleaved Pipeline 16xCPU

每条指令依次经过16个流水段

每个流水段上依次经过16个核的指令

slide12

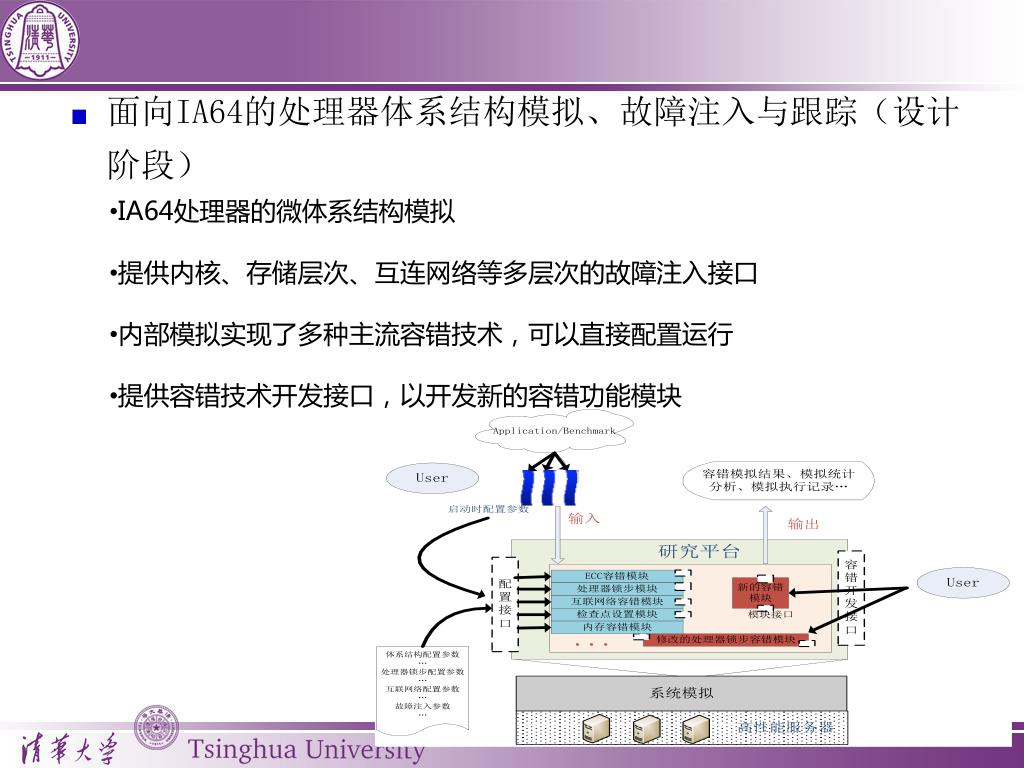

面向IA64的处理器体系结构模拟、故障注入与跟踪(设计阶段)面向IA64的处理器体系结构模拟、故障注入与跟踪(设计阶段)

  • IA64处理器的微体系结构模拟
  • 提供内核、存储层次、互连网络等多层次的故障注入接口
  • 内部模拟实现了多种主流容错技术,可以直接配置运行
  • 提供容错技术开发接口,以开发新的容错功能模块
