第七章 波动光学 Wave nature of light

第七章 波动光学 Wave nature of light. 掌握： 双缝干涉、光程、薄膜干涉、光栅 方程、马吕斯定律、起偏和检偏 熟悉： 、衍射、双折射、 o 光 和 e 光、旋光现象和旋转角 了解： 二向色性. 思考题： 1. 光程是如何定义的？ 2. 若光通过不同媒质的光程相同，其几何 路程是否相同？经过的时间是否相同？ 3. 在什么情况下将出现半波损失？ 4. 光栅衍射中，偏转角和哪些因素有关？ 5. 自然光通过检偏器后，光强多大？ 6. 用哪些方法可获得偏振光？ 7. 偏振光通过旋光质后振动面被旋转的角

cally-rosales
Download Presentation

第七章 波动光学 Wave nature of light

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

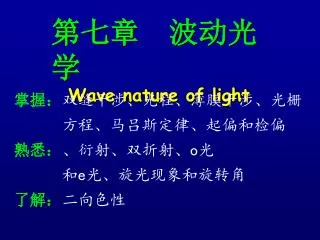

  1. 第七章 波动光学 Wave nature of light 掌握：双缝干涉、光程、薄膜干涉、光栅 方程、马吕斯定律、起偏和检偏 熟悉：、衍射、双折射、o光 和e光、旋光现象和旋转角 了解：二向色性

  2. 思考题： 1.光程是如何定义的？ 2.若光通过不同媒质的光程相同，其几何 路程是否相同？经过的时间是否相同？ 3.在什么情况下将出现半波损失？ 4.光栅衍射中，偏转角和哪些因素有关？ 5.自然光通过检偏器后，光强多大？ 6.用哪些方法可获得偏振光？ 7.偏振光通过旋光质后振动面被旋转的角 度和哪些物理量有关？这些物理量的单 位是什么？

  3. §1 光的干涉 (Interference) 一、双缝干涉（double-slit interference) 1.相干光光源和光的干涉现象 相干光光源 S1和S2振动方向相同、 频率相同、位相相同， 为两个相干光源。

  4. 干涉现象(interference phenomena) 可在光屏上获得一系列稳定的明暗相间的干涉条纹 ( interference fringe)

  5. 2.亮暗干涉条纹形成的条件 路程差

  6. 明暗纹形成的条件

  7. 明暗纹在屏上的位置 相邻明纹(或暗纹)间的距离

  8. 【例1】杨氏双缝实验中,狭缝间距为0.5mm， 离屏幕距离25cm，光源为4000埃和6000埃两 种，分别求两种光波干涉条纹间距，以及距 中央明纹多远处两种条纹第一次重叠，各为 第几级？ 【解】

  9. 【例2】已知双缝干涉中，两狭缝间距为 0.45mm，离屏幕距离1.2m，相邻暗纹间距 1.5mm，求光的波长。 【解】

  10. 二、光程和光程差 光在不同媒质中频率不变,光速和波长变化

  11. 2.光程 (optical path) nx - 光波在媒质中通过的几何路 程与媒质折射率的乘积 在折射率为n的媒质中，单色光通过路程x相当 于在真空中通过的路程nx 光在媒质中经过的几何路程x所产生的位 相差，相当于在真空中经过的几何路程nx 所产生的位相差

  12. 3.光程差 (optical path difference) nx＝n1r1－n2r2 在一条光路中置折射率为n，长为x的介质 则S2 和 S1 到达 P 点的光程差为 =(d－x) + nx -ｄ ＝

  13. 4.相干光源在不同媒质中传播，产生亮、暗干涉条纹的条件4.相干光源在不同媒质中传播，产生亮、暗干涉条纹的条件 光程差n1r1－n2r2＝

  14. 【例4】单色光通过玻璃和水，光程相等， 通过计算说明几何路程和时间是否相等。 【解】

  15. 【例3】S1和S2至P点 的几何路程相同，求S1 与S2到P点的光程差。 【解】 Δ= x - d1+ n1d1 -（x - d2+ n2d2） = x+ (n1-1) d1 - [ｘ+(n2 - 1) d2] = (n1-1) d1 - (n2 – 1) d2

  16. 【例5】双缝实验中,在一个光路上放置n为1.58、厚度为 的云母片,使原中央明纹移至第9级,求照射光波长 【解】 l

  17. 三、薄膜干涉（thin films interference) 1.薄膜干涉现象 和产生原理

  18. 透镜不引起附加的光程差 平行或等距离的光通过透镜的光程相等

  19. 2.半波损失 光从光疏媒质入射至光密媒质发生反 射时，反射波位相突变，相当于光程减少 或增加半个波长半波损失 半波损失 无半波损失

  20. 3.薄膜干涉加强和减弱的条件 设入射光来自无 穷远垂直入射，薄 膜厚度为d 有半波损失 (1)有半波损失 无半波损失

  21. (2) 无半波损失 有半波损失 增透膜 有半波损失 (反射减弱，透射增加) Δ＝2nd＝(2k＋1)λ/2 增反膜 (反射增加，透射减弱) Δ＝ 2nd＝ kλ

  22. 【例6】(P.135/8) 用白光垂直照射到厚 度为4×10-5cm的薄膜上，薄膜的折射率为 1.5。问在可见光范围内，哪几个波长的光 在反射时加强？( 【解】

  23. 【例7】欲使白光照射时对5500埃(绿) 光反射最少，求氟化镁(1.38)增透膜 厚度d至少涂多少？ 【解】 增透膜

  24. §2 光的衍射 ( diffraction of light ) 衍射现象－光遇到障碍物（尺寸与波长同数量）时，偏离直线传播的现象 直线传播 衍射现象

  25. 夫琅和费衍射 菲涅耳衍射

  26. 一 、单缝衍射 1、现象

  27. 2. 出现明暗条纹的条件 AC 为光程差 为衍射角 AC = a sin

  28. 用半波带法讨论单缝衍射条纹 K = 2 AC = 2 (/2 )

  29. 3.衍射条纹的特点 （1） 中央明纹的宽度是其它明纹宽度2倍 （2） 明、暗条纹条件 除中央明纹外，明、暗条纹条件 与双缝干涉正好相反 （3） 随 K级次增大，明条纹亮度降低

  30. 二、圆孔衍射 爱里斑 d sin=1.22

  31. 三、光栅 衍射 （Grating diffraction) 1.衍射光栅——光学器件 缝宽 a 缝间宽度 b 光栅常数d=( a+b )

  32. 3.光栅成象特点 • . 多光束干涉和衍射的总效果 • . 细而亮的明条纹

  33. 2. 光栅方程(明纹条件） ——衍射角、偏转角

  34. 3. 复色光的色散和高级数光谱重叠的现象

  35. 光 栅 高 级 次 光 谱 重 叠 K=0 1 2 3

  36. 3 2 1 K=0

  37. 【例8】用波长为6000埃的橙光和复色光垂直照射同一光栅，若复色光中某一波长的第三级明纹与橙光的第二级明纹重叠，求此光的波长。【例8】用波长为6000埃的橙光和复色光垂直照射同一光栅，若复色光中某一波长的第三级明纹与橙光的第二级明纹重叠，求此光的波长。 【解】

  38. 【例9】某光栅的光栅常数d＝1.8×10-4cm， 求第三级光谱可观察到的最大波长。 【解】

  39. 【例9】用波长为5893埃的钠光垂直照射 分光计上的光栅，一级象的位置为 , 零级象的位置为 ，则该光栅每毫米 有多少刻纹 【解】 一级明线的偏向角为 所以每毫米有396条

  40. 【例10】波长范围为5000埃到6600埃的 复色光平行垂直照射在光栅上。问可以 观察到哪几级无重复的完整光谱？ 【解】 如果第k+1与第k级刚好相接，则有 所以能看到1、2、3级完整的光谱

  41. §3 光的偏振 双折射 一、光的偏振、起偏和检偏 E矢量为光矢量 E 方向为光振动方向

  42. 1.自然光和偏振光 自然光（natural light) -----与传播方向垂直的各个方向上光振动振幅的平均值相等。 符号 或

  43. 2. 偏振光（平面偏振光）(polarized light) ---------光振动矢量限于某已确定方向的光 振动面-----偏振光的振动方向和传播方向 组成的平面叫振动面。

  44. 3.起偏器（polarizer)与检偏器 (analyzer) ----------偏振器内部存在一个偏振化方向， 只有振动方向与此方向平行的光才能通过 (1). 自然光经偏振器 I0 I0 I= I0/2 I= I0/2

  45. （2）起偏与检偏 I1= I0/2 输出光强最大 I2= I0/2 I0 输出光强为零 I0 I1= I0/2 I2=0

  46. 【例10】起偏器和检偏器平行放置。若起偏器保持不动，检偏器转动360°，出射光将出现；若起偏器和检偏器同时转动360°，出射光将。【例10】起偏器和检偏器平行放置。若起偏器保持不动，检偏器转动360°，出射光将出现；若起偏器和检偏器同时转动360°，出射光将。 a.光强度出现两次最大； b.光强度出现两次最小； c. a、b均对； d. a、b均不对；
