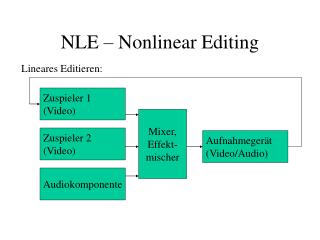

  1. NLE – Nonlinear Editing Lineares Editieren: Zuspieler 1 (Video) Mixer, Effekt- mischer Zuspieler 2 (Video) Aufnahmegerät (Video/Audio) Audiokomponente

  2. NLE – Nonlinear Editing Lineares Editieren: • Einfachste Form des linearen Editierens: „Live“-TV-Mitschnitt: • Start des Aufnahmegerätes synchron zum Start der Sendung • Aufnahme bis zur „Werbepause“ • Aufnahmegerät wird gestoppt • Ende der Aufnahme wird angefahren • Start des Aufnahmegerätes bei Start des 2. Teils des Zuspielers (TV) • Stoppen der Aufnahme am Ende der Sendung

  3. NLE – Nonlinear Editing • nonlineares Editieren: • Möglichkeit der Zuspielung und Bearbeitung von Video/Audio zeitlich unabhängig • nachträgliches Einfügen von Clips/Bearbeitung des Videoprojektes jederzeit möglich • Einfügen von „medienfremden“ Clips (CG-Grafik, Animation, Flash) möglich • umfangreiche Effektpalette (Transitions, Bewegungspfade, Bild-in-Bild-Effekte, Titeleffekte, Keying) • Software-basiert: Adobe Premiere (z.Zt. V6) • Ulead Media Studio Pro (V6)

  4. NLE – Nonlinear Editing nonlineares Editieren: Zuspieler (Video) PC-Schnitt- stellenkarte Formatkonvertierung Audiokomponente Capturing/Editing Computergrafik, Animation PC-Schnittsystem

  5. NLE – Nonlinear Editing CCD VCR D/A- Konverter RGB/YUV-Wandlung SignalkompressorSteuerungslogik Optik Digitale Automatiken Bedien- und Steuerelemente Aufbau DV-Camcorder

  6. NLE – Nonlinear Editing Farbseparierung 3Chip-CCD 3x 470.000 Pixel(Sony VX1000)

  7. NLE – Nonlinear Editing Farbseparierung 1Chip-CCD 1x 680.000 Pixel(Panasonic DA1) (720x576=414.720)

  8. Datenübertragung (Capture) • Datenrate bei unkomprimierten Video (RGB): • 720 x 576 x 3 x 25 (CCIR 601 PAL) = 33,1 MB/s  20 sec Video = 650 MB • Codecs: • Compressor/Decompressor • Codec-Typen (Multimedia-Architekturen): • Video for Windows (VfW), MCI, MPEG • Quicktime • Realvideo • DirectShow

  9. Datenübertragung (Capture) • DV-Codec: • Directshow-Codec (AVI Typ 1/AVI Typ 2) • Bildgröße 720x576 Aspect-Ratio 4:3 bzw.Bildgröße 1024x576 Aspect-Ratio 16:9 • Max. Dateigröße abhängig vom BS: • 2 GB FAT16 (WIN95/98) • 4 GB FAT32 (WIN98, WIN ME) • 12 TB (WIN NT4 (NTFS), WIN2000 mit NTFS) • Hard-/Softcodec • Datenkomprimierung 1:5 (verlustbehaftet) • Datenrate incl. Overhead 3.5 MB/s (Video-DR: 3.2 MB/s)

  10. Datenübertragung (Capture)Digitalvideo (DV/D8) DV-codiertes(komprimiertes) Signal Schnittstellenkarte(OHCI) CPU Zuspieler/ Aufnahmegerät(DV-/D8-Camcorder) HDD Soft-Codec Hardcodec Capturing-/NLE-Software

  11. Datenübertragung (Capture)Analogvideo (VHS, DVD, TV) Analogsignal Schnittstellenkarte(OHCI), HardcodecPinnacle DV500 Zuspieler/ Aufnahmegerät CPU Breakoutbox HDD Soft-Codec-Plugin Zuspieler Capturing-/NLE-Software

  12. Datenübertragung (Capture) • Hardware-Voraussetzungen: • FireWire- (IEEE1394-, iLink-)-Schnittstellenkarte (Softcodec) incl. FireWire-Kabel od. spezielle Capturekarten mit HW-Codec, fullframe-fähig (720x576, 50 Halbbilder/s) • CPU ab 500 MHz Taktfrequenz (Softcodec) • 128 MB RAM • große dedizierte HDD ab 5400 rpm

  13. Datenübertragung (Capture) • Hardware-Voraussetzungen: • FireWire-Schnittstellenkarte – Eigenschaften: • Serielle bidirektionale Übertragung (Datenstrom/Steuerbefehle) • OHCI-Architektur (OpenHostControllerInterface) • Datenrate 400 Mbit/s (50 MB/s) • Externe Stromeinspeisung bis 1.5 A möglich • Unterstützung ab Win98 SE, Win2000, WIN ME, WinXP • (Win95 mit TI-Treibern) • Periphere Geräte anschließbar (HD‘s, CD-ROM-Writer usw.)

  14. Datenübertragung (Capture) • Capture-Möglichkeiten: • Lineares Capturen: • Einlesen der/des Videoclips „in einem Rutsch“ • Anschliessendes Separieren/Splitten über Zusatzsoftware durch Analyse des Datestamps oder des (optischen) Szenenwechsels. • Batch-Capturing (nur DV): • Sichten des Videomaterials und gleichzeitiges Setzen von „In-“ und „Out“-Points zur Szenenseparierung (Erstellung einer Schnittliste) • Abarbeitung der Schnittliste durch das Captureprogramm

  15. Datenübertragung (Capture)Screenshot MiroCapture Miro

  16. Datenübertragung (Capture)Screenshot Miro DVTools Miro DV-Tools

  17. NLE – generelle VorgehensweiseVideoediting (Ulead, Adobe) • Clips trimmen • Clips montieren • Transitions, Bewegungspfade, Filter einsetzen • Betitelung • Vertonung • Filmerzeugung/zurückspielen

  18. NLE-VideoeditorenAdobe Premiere

  19. NLE-VideoeditorenUlead Media Studio

  20. NLE-VideoeditorenStudioDV
