Plastové trubky – svařování

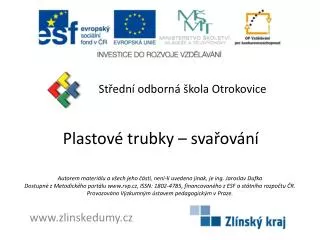

1. Plastové trubky – svařování Střední odborná škola Otrokovice Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je ing. Jaroslav Dufka Dostupné z Metodického portálu www.rvp.cz, ISSN: 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze. www.zlinskedumy.cz

2. Charakteristika DUM

3. Náplň výuky Plastové trubky – svařování Teploty svařování plastů Doba a tlak při svařování Způsoby svařování Svářečky a nástavce Elektrotvarovky

4. Teploty svařování plastových trub Instalatéři používají běžně trubky z polyvinylchloridu (PVC), polyetylénu (PE), polypropylénu (PP) a polybutylenu (PB). Ostatní druhy používají při domovních rozvodech výjimečně. Každý materiál má poněkud jiné vazby mezi molekulami a tím i jiné vlastnosti. Teplota tavení a tedy i svařování je pro různé materiály plastů různá. Instalatéři PVC trubky nesvařují, ale lepí nebo spojují hrdlem. Ostatní druhy materiálů se svařují při teplotách od 200 °C do 270 °C. Všechny tyto teploty lze nastavit na svářečce. Jednotlivé materiály a jejich teploty svařování uvádí následující tabulka.

5. Teploty svařování plastových trubek Novodur (PVC – polyvinylchlorid) se nesvařuje, lepí se. Ostatní druhy plastových trubek lze svařovat. PVDF se běžně nepoužívá, je drahý. Ostatní materiály mají velký rozsah teploty svařování. Rozlišují se materiály PE-HD, PE-MD, PE-LD a každý typ má poněkud jinou teplotu svařování.

6. Doba a tlak při svařování Správně provedený svařovaný spoj může vzniknout jen v případě, že pracovník dodrží časy a tlaky doporučené výrobcem trubky. Tlaky a časy se liší v závislosti na průměru svařované trubky. Proto v grafu na následující straně nejsou uvedeny číselné hodnoty, ale jen obecný postup. Nejkratší musí být doba přestavění. Je to doba, kdy jsou oba konce spojovaných trub nahřáté, vytáhnou se ze svářečky a spojí. Pokud by byla doba dlouhá materiál by ochladl a nemohl by být proveden kvalitní spoj, který by vydržel potřebný tlak vody v trubce.

7. Obr. 1: Tlaky a doby při svařování plastových trub

8. Způsoby svařování Instalatéři svařují plastové trubky třemi způsoby: • polyfúzně • na tupo - elektrotvarovkami Všechny uvedené způsoby se běžně používají. Trubky malých průměrů (od 10 mm do 40 mm) se nejčastěji svařují polyfúzně. Plastové trubky průměru 32 mm a více se svařují převážně na tupo. Elektrotvarovky slouží ke svařování trubek malých i velkých průměrů. Využití je v místech, kam se svářečka pro polyfúzní svařování nebo na tupo z důvodu nedostatku prostoru nevejde. Nevýhodou je vyšší cena elektrotvarovek.

9. Obr. 2: Polyfúzní svařování

10. Obr. 3: Trnová svářečka

11. Obr. 4: Svařovací nástavce

12. Obr. 5: Svářečky pro svařování trubek malých průměrů

13. Obr. 6: Elektrosvařování

14. Obr. 7: Elektrotvarovka pro svařování plastových trubek

15. Obr. 8: Elektrotvarovky

16. Kontrolní otázky: • Jaké jsou teploty svařování plastových trubek? • Pro jaké průměry trubek se nejčastěji používá polyfúzní svařování? • Pro jaké průměry trubek se nejčastěji používá svařování na tupo? • Kde se nejvíce používá svařování pomocí elektrotvarovek? • Proč není svařování elektrotvarovkami častěji používáno?

17. Seznam obrázků: Obr. 1: Kopačková, D., Záboj, T. a Hartl, H., Potrubí z plastů, Praha 1999. Informatorium Obr. 2: Kopačková, D., Záboj, T. a Hartl, H., Potrubí z plastů, Praha 1999. Informatorium Obr. 3: propagační materiály firmy Ekoplastik získané osobně při exkurzi ve firmě Ekoplastik Obr. 4: propagační materiály firmy Ekoplastik získané osobně při exkurzi ve firmě Ekoplastik Obr. 5: propagační materiály firmy Rems získané osobně na předváděcí akci na stavební výstavě v Brně Obr. 6: vlastní Obr. 7: vlastní Obr. 8: vlastní
