  1. 第四讲 Internet接入与管理(一) 信息工程学院 冯建新 2008年4月02日

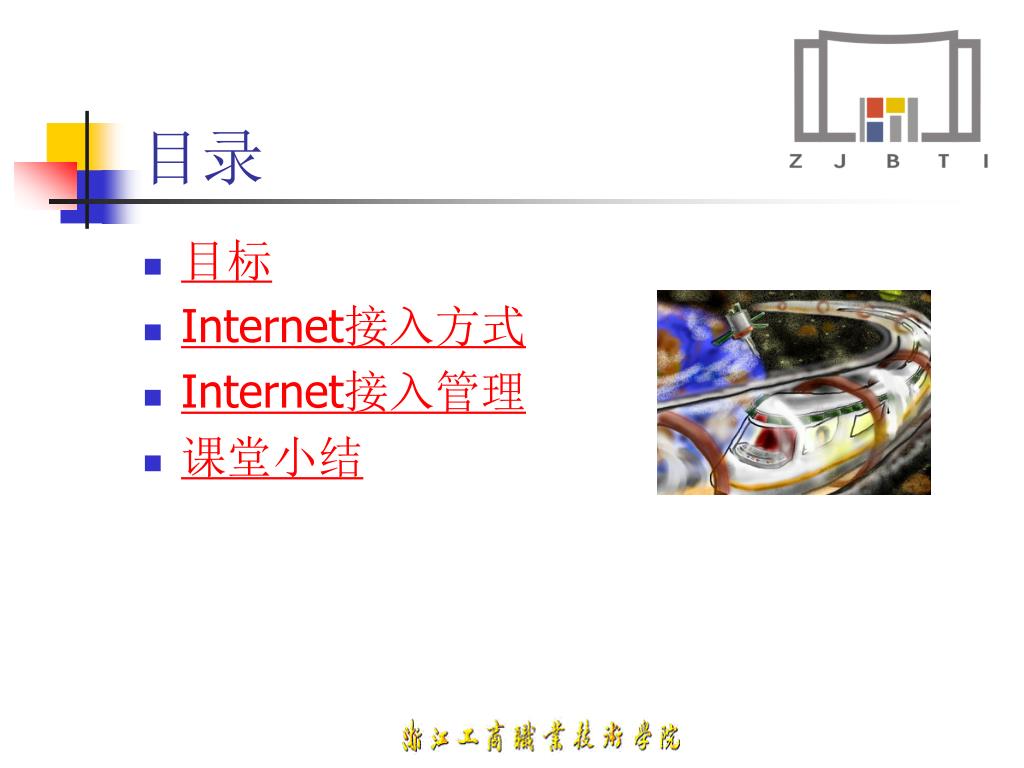

  2. 目录 • 目标 • Internet接入方式 • Internet接入管理 • 课堂小结

  3. 目标 • 了解Internet接入的几种方法 • 了解共享宽带的几种类型 • 掌握Microsoft ICS的配置方法 • 掌握Win2000路由和远程访问的配置方法 • 掌握简易路由器的配置方法

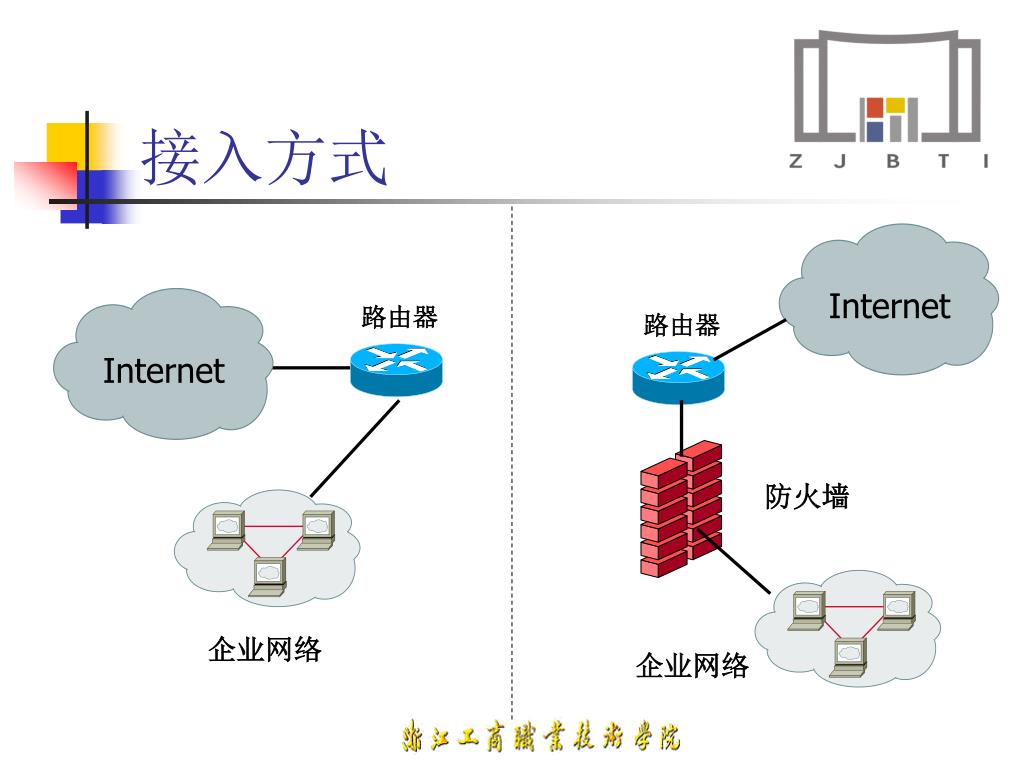

  4. 路由器 路由器 Internet Internet 接入方式 防火墙 企业网络 企业网络

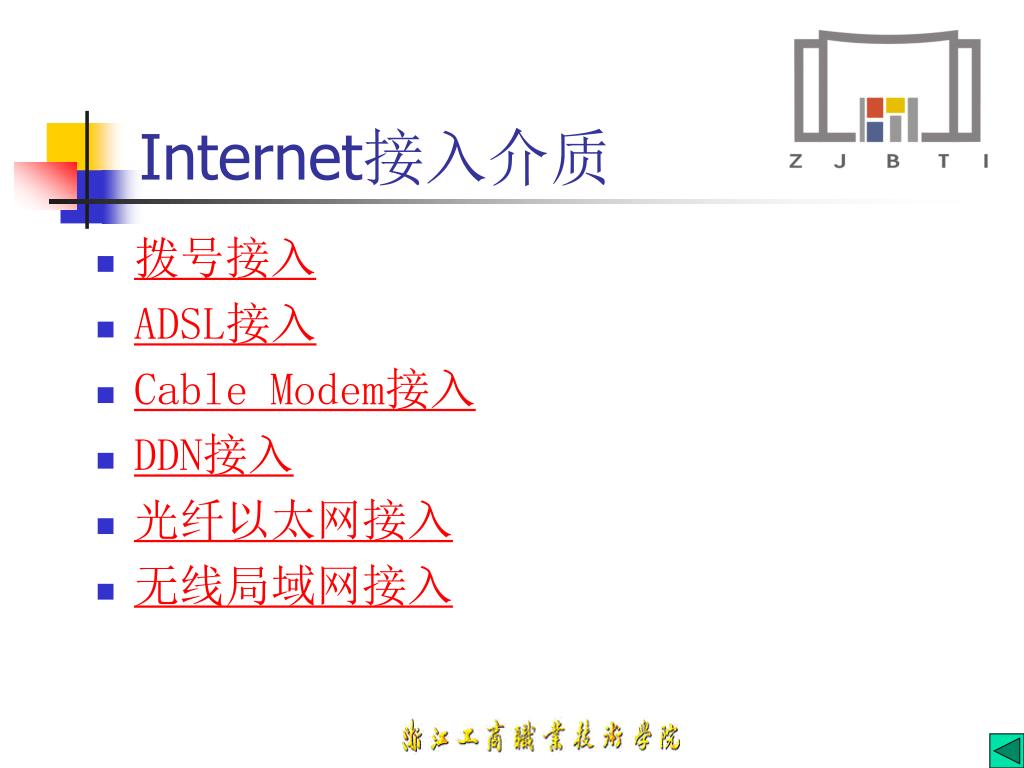

  5. Internet接入介质 • 拨号接入 • ADSL接入 • Cable Modem接入 • DDN接入 • 光纤以太网接入 • 无线局域网接入

  6. 数据线 电话线 拨号接入 异步访问服务器 • 通过公共电话网传输数据 • 特点 模拟信号 数字信号 Modem 池 PSTN Internet 调制解调器 PC

  7. 特点 • 成本低，使用双绞线—普通电话线。 • 采用电路交换技术。 • 用模拟信道传输数字数据。 • 传输速率低：9.6~56Kbps。 • 语音传输和计算机数据通信不能同时进行。 • 适宜个人计算机接入网络。

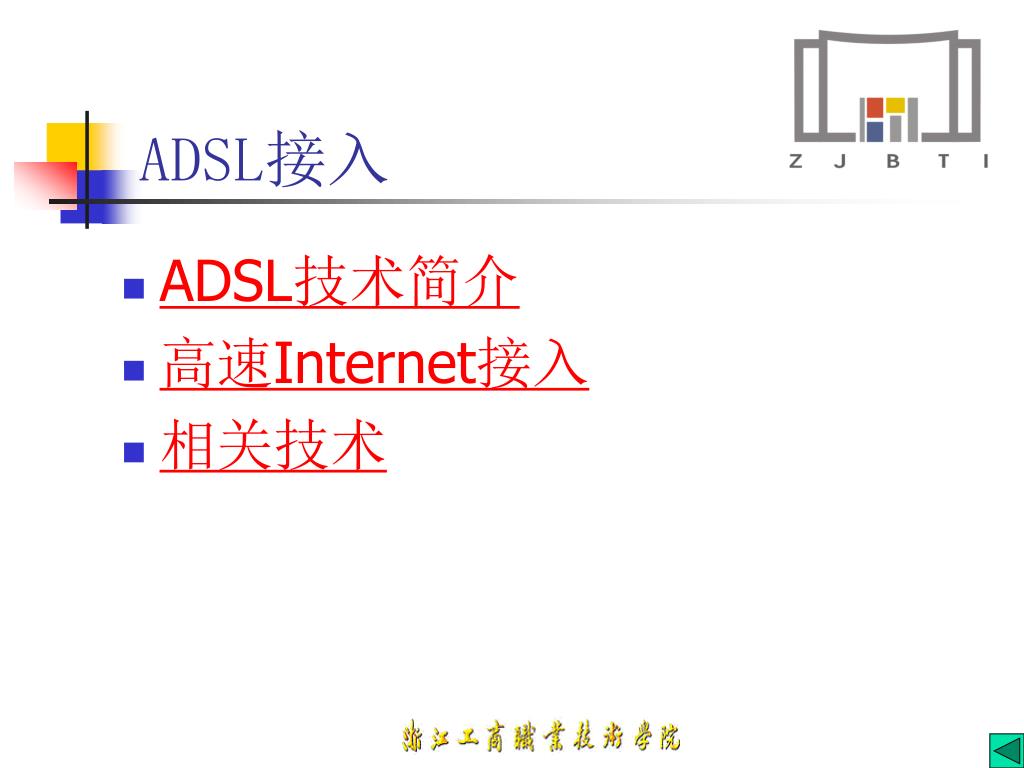

  8. ADSL接入 • ADSL技术简介 • 高速Internet接入 • 相关技术

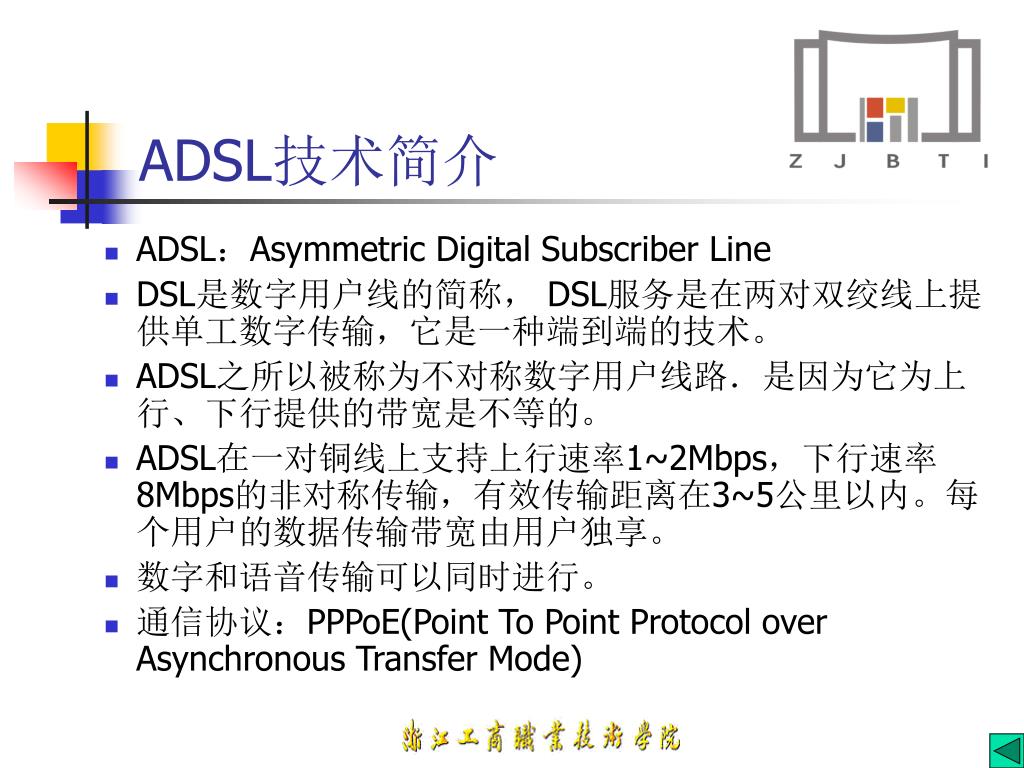

  9. ADSL技术简介 • ADSL：Asymmetric Digital Subscriber Line • DSL是数字用户线的简称， DSL服务是在两对双绞线上提供单工数字传输，它是一种端到端的技术。 • ADSL之所以被称为不对称数字用户线路．是因为它为上行、下行提供的带宽是不等的。 • ADSL在一对铜线上支持上行速率1~2Mbps，下行速率8Mbps的非对称传输，有效传输距离在3~5公里以内。每个用户的数据传输带宽由用户独享。 • 数字和语音传输可以同时进行。 • 通信协议：PPPoE(Point To Point Protocol over Asynchronous Transfer Mode)

  10. 高速Internet接入 电话线 滤波器 ASDL Modem 电话线 双绞线

  11. 相关技术 • VDSL • HDSL • IDSL • SDSL

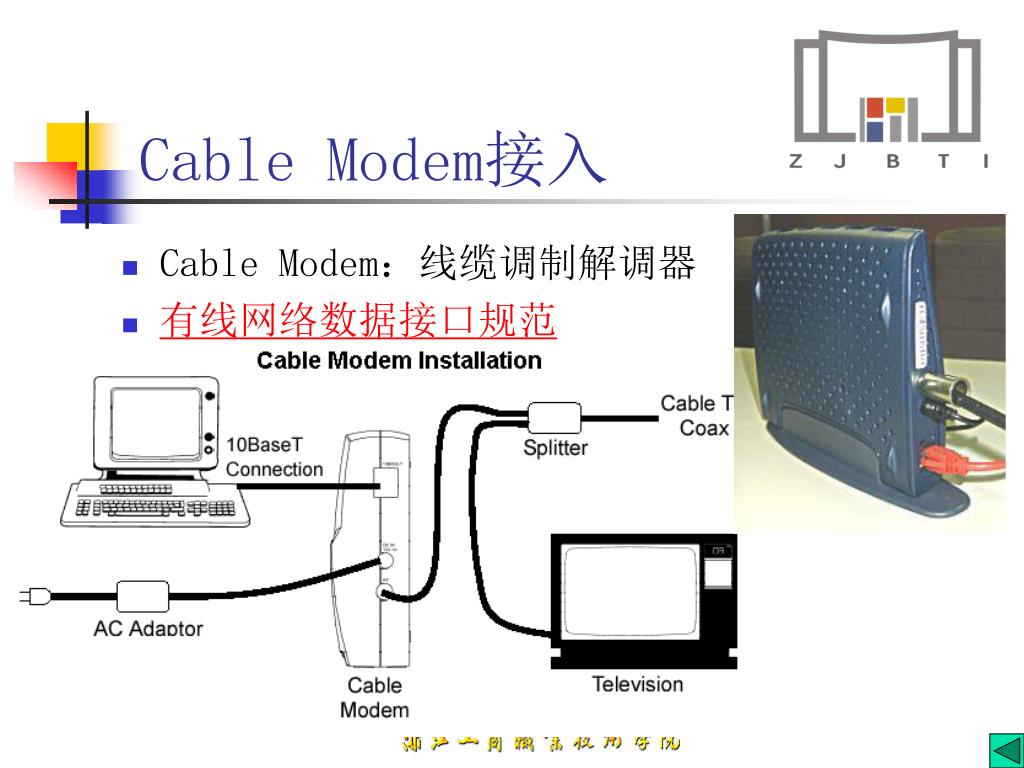

  12. Cable Modem接入 • Cable Modem：线缆调制解调器 • 有线网络数据接口规范

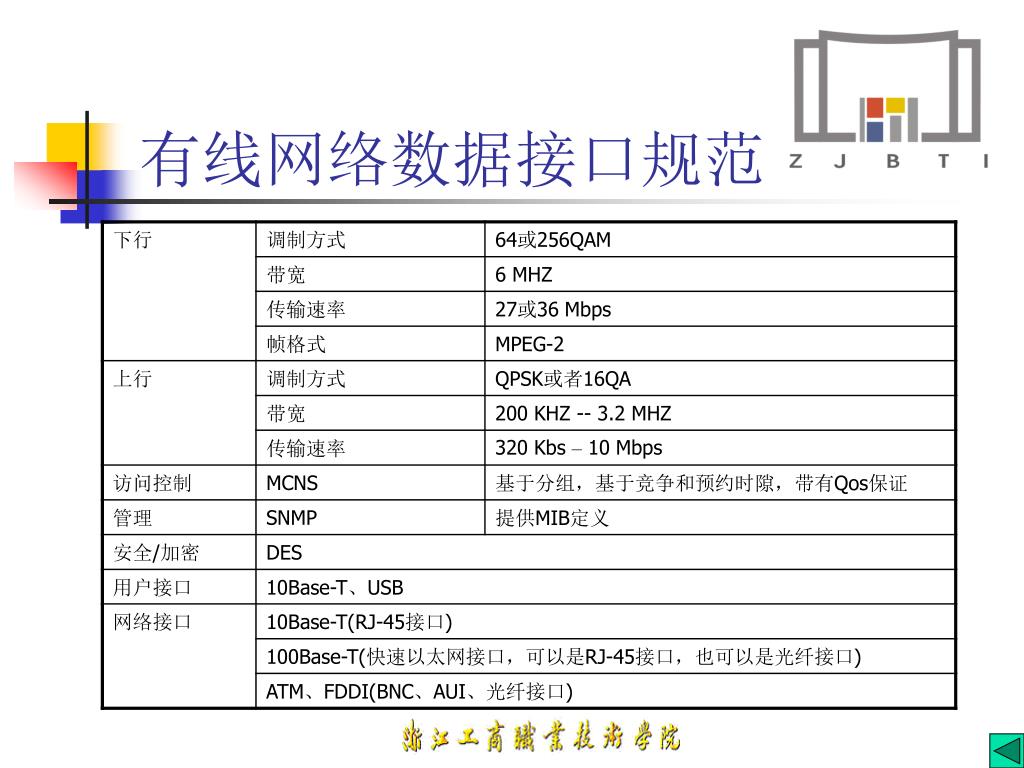

  13. 有线网络数据接口规范

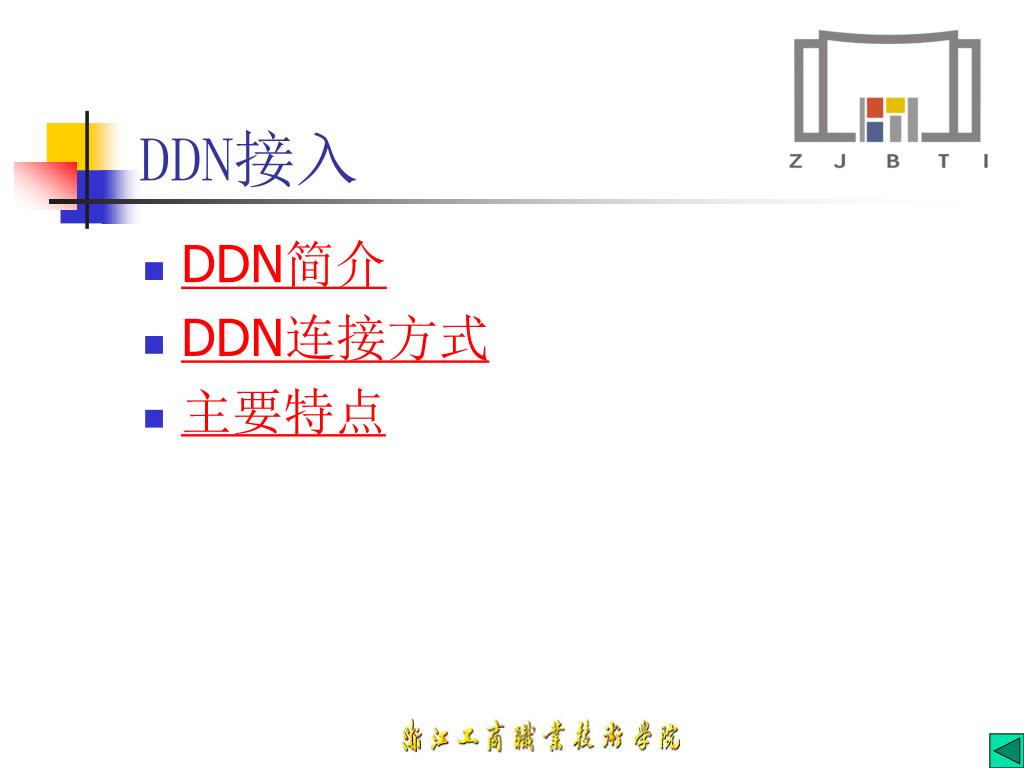

  14. DDN接入 • DDN简介 • DDN连接方式 • 主要特点

  15. DDN简介 • Digital Data Network，DDN，数据传输网。我国的DDN网称为ChinaDDN。 • 传输介质可以是光纤、铜缆或微波等。 • 最高传输速率为2Mbps。 • 提供点到点的物理信道。

  16. DDN连接方式 路由器 路由器 同步Modem 同步Modem DDN

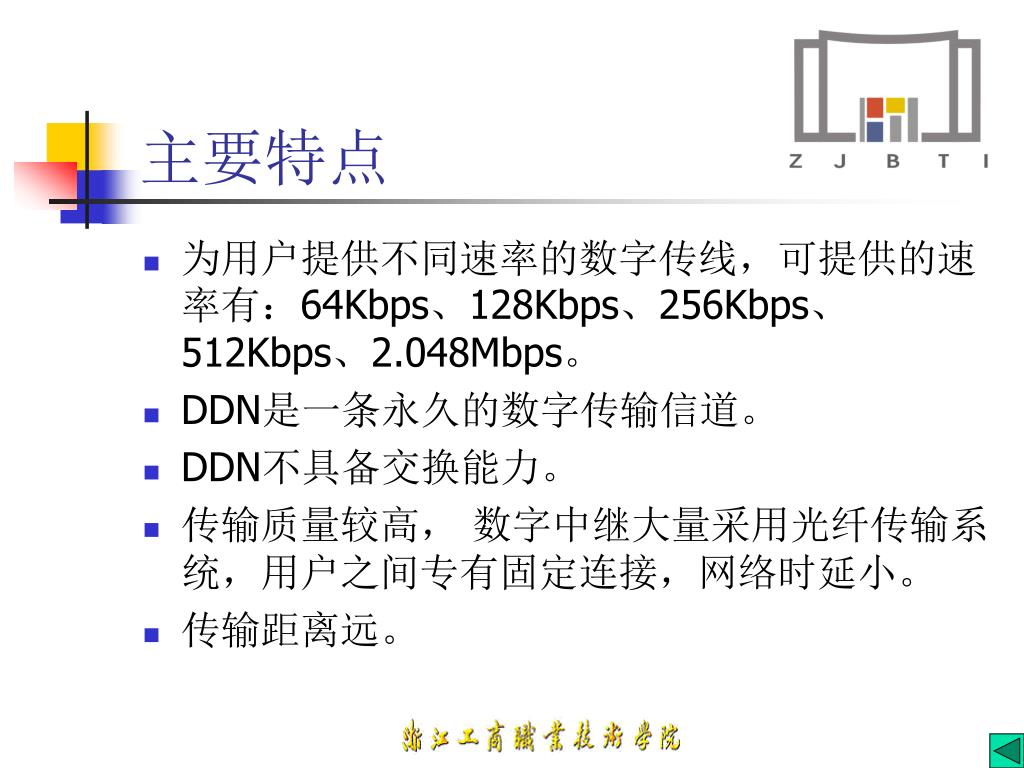

  17. 主要特点 • 为用户提供不同速率的数字传线，可提供的速率有：64Kbps、128Kbps、256Kbps、512Kbps、2.048Mbps。 • DDN是一条永久的数字传输信道。 • DDN不具备交换能力。 • 传输质量较高， 数字中继大量采用光纤传输系统，用户之间专有固定连接，网络时延小。 • 传输距离远。

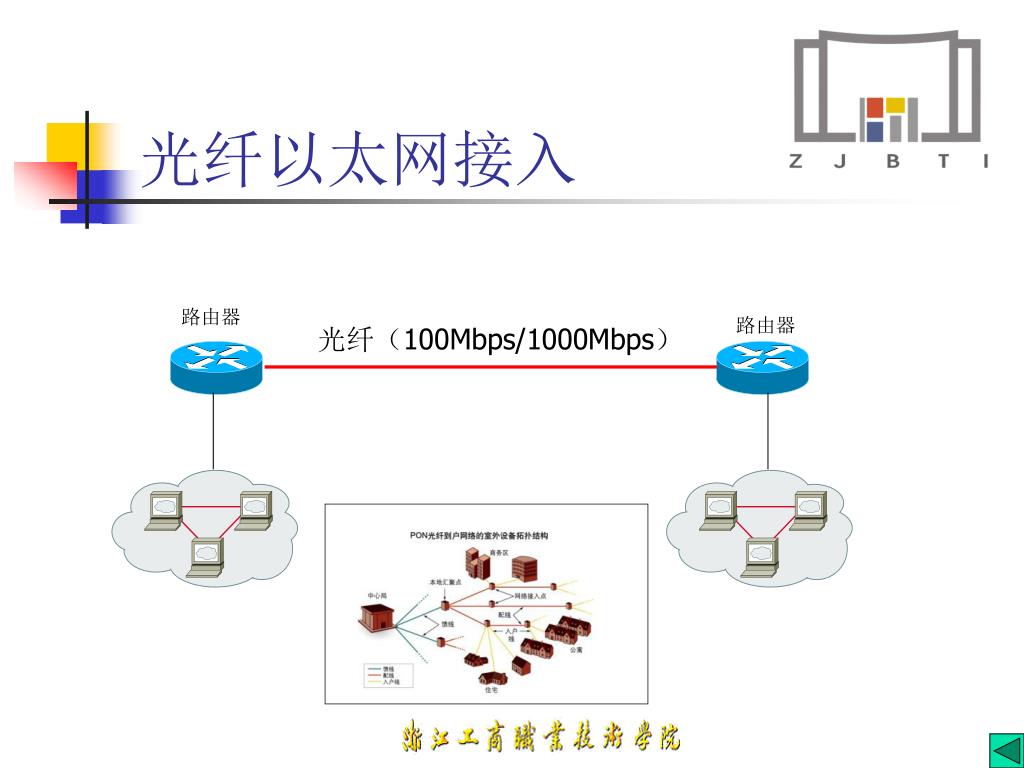

  18. 光纤以太网接入 路由器 路由器 光纤（100Mbps/1000Mbps）

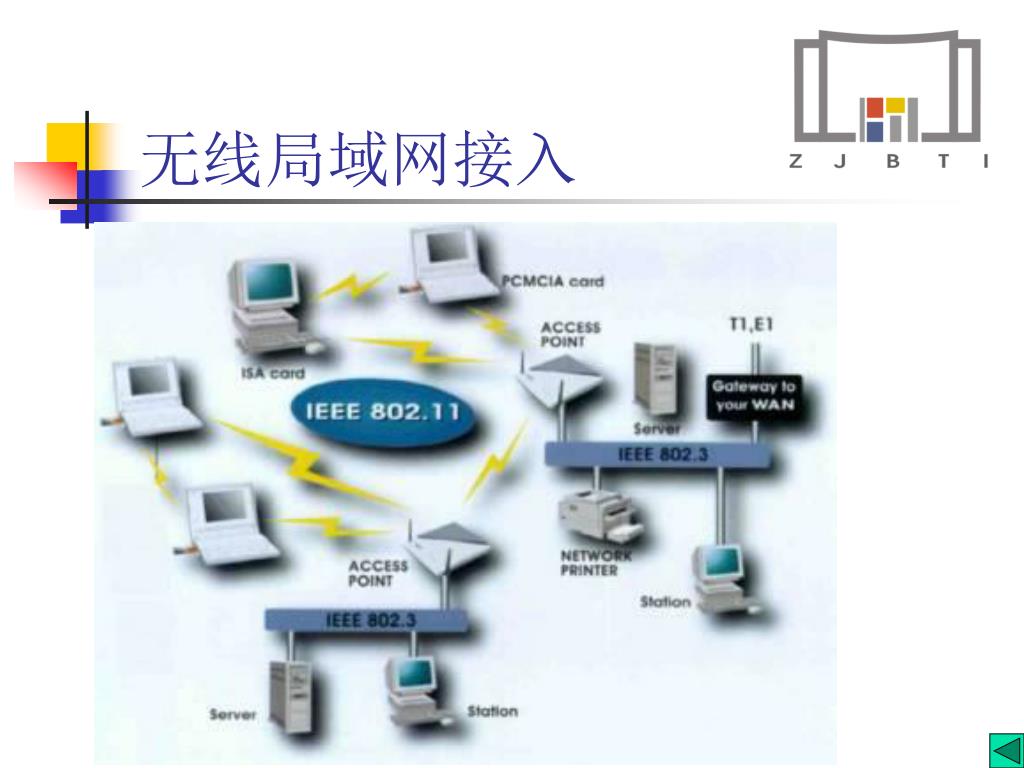

  19. 无线局域网接入

  20. Internet接入管理 • 共享宽带方案 • 网关型共享、 代理型共享、 路由型共享 • 共享宽带接入结构 • Windows ICS • Win2000路由与远程访问 • 简易路由器配置

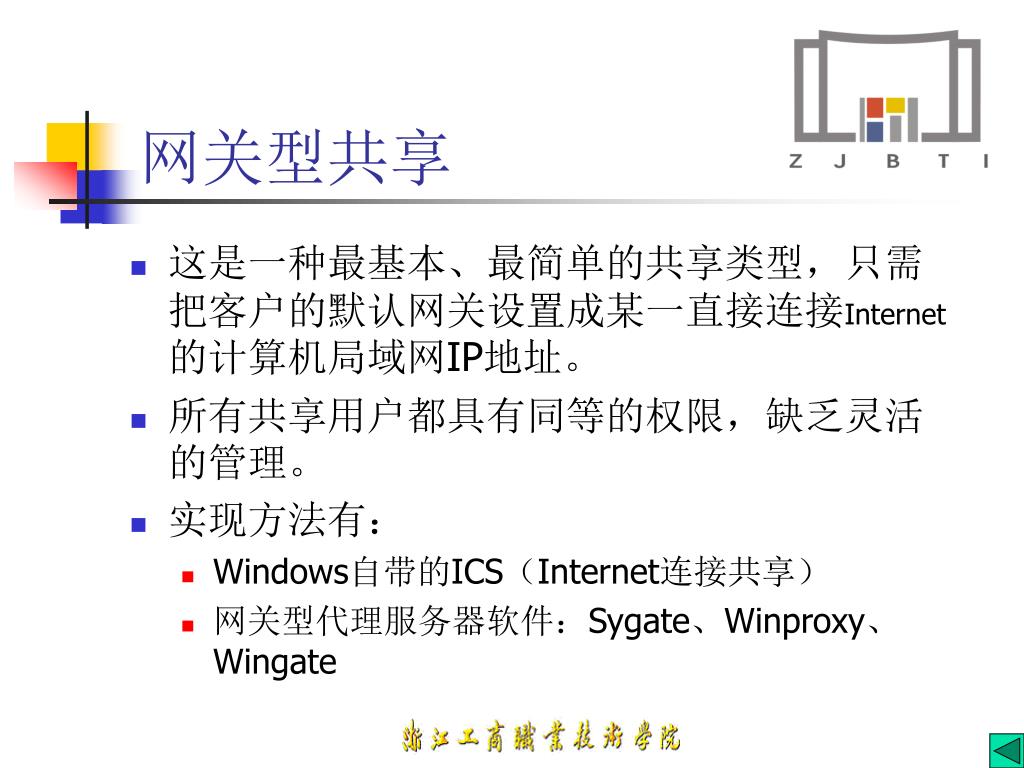

  21. 网关型共享 • 这是一种最基本、最简单的共享类型，只需把客户的默认网关设置成某一直接连接Internet的计算机局域网IP地址。 • 所有共享用户都具有同等的权限，缺乏灵活的管理。 • 实现方法有： • Windows自带的ICS（Internet连接共享） • 网关型代理服务器软件：Sygate、Winproxy、Wingate

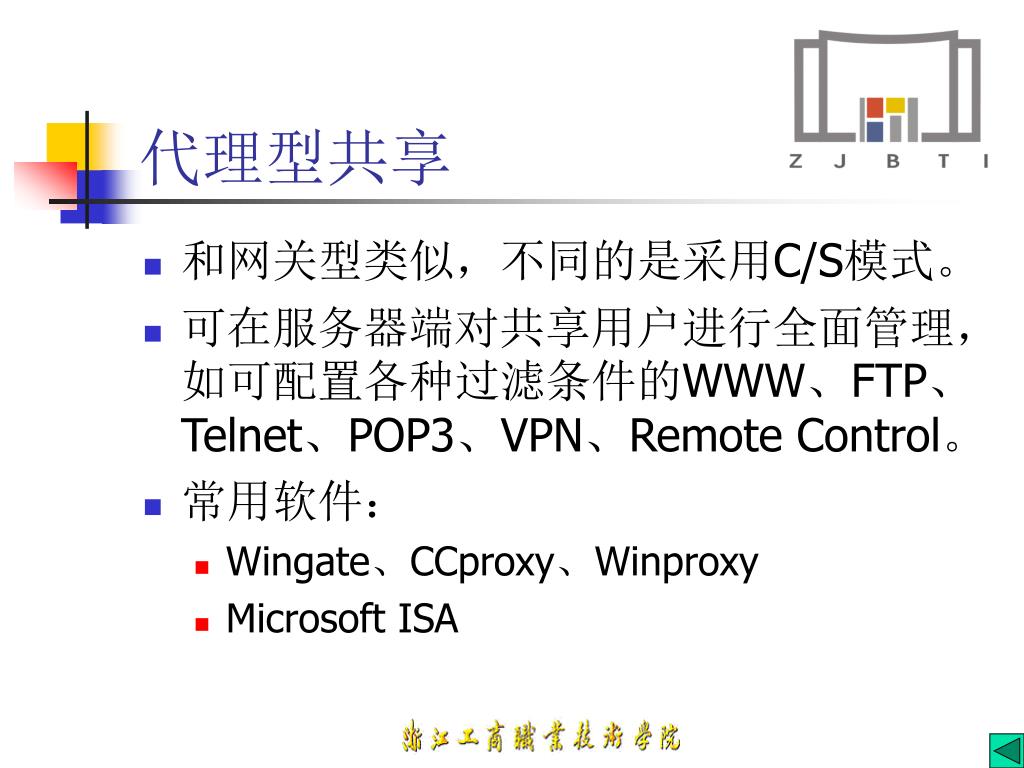

  22. 代理型共享 • 和网关型类似，不同的是采用C/S模式。 • 可在服务器端对共享用户进行全面管理，如可配置各种过滤条件的WWW、FTP、Telnet、POP3、VPN、Remote Control。 • 常用软件： • Wingate、CCproxy、Winproxy • Microsoft ISA

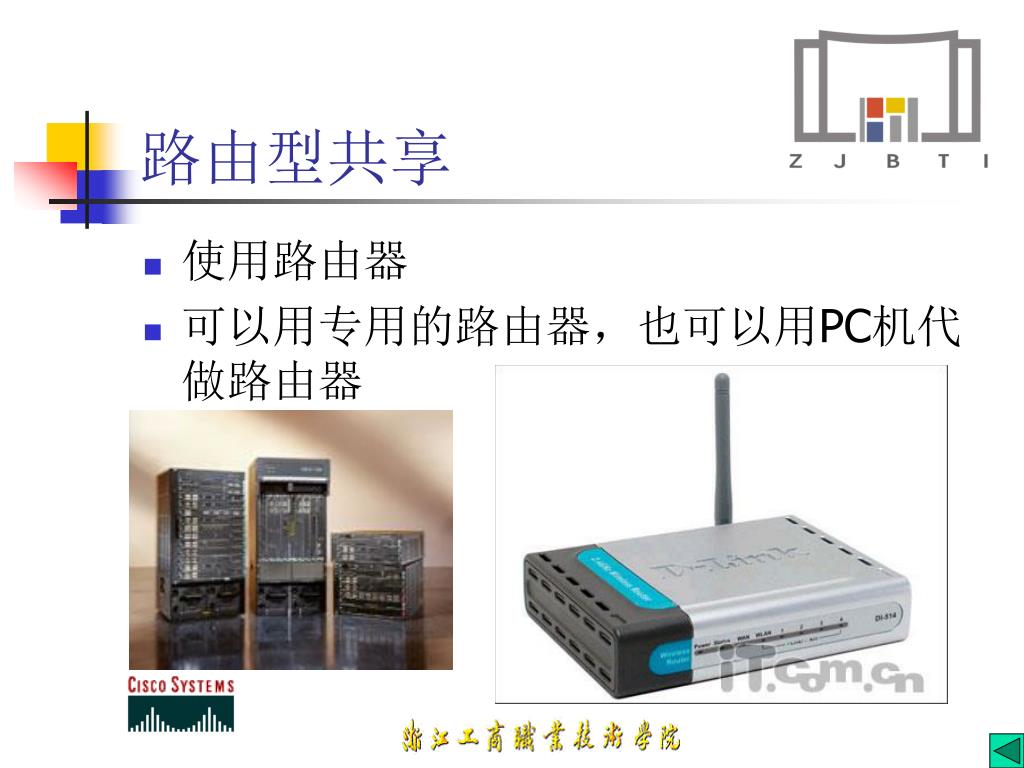

  23. 路由型共享 • 使用路由器 • 可以用专用的路由器，也可以用PC机代做路由器

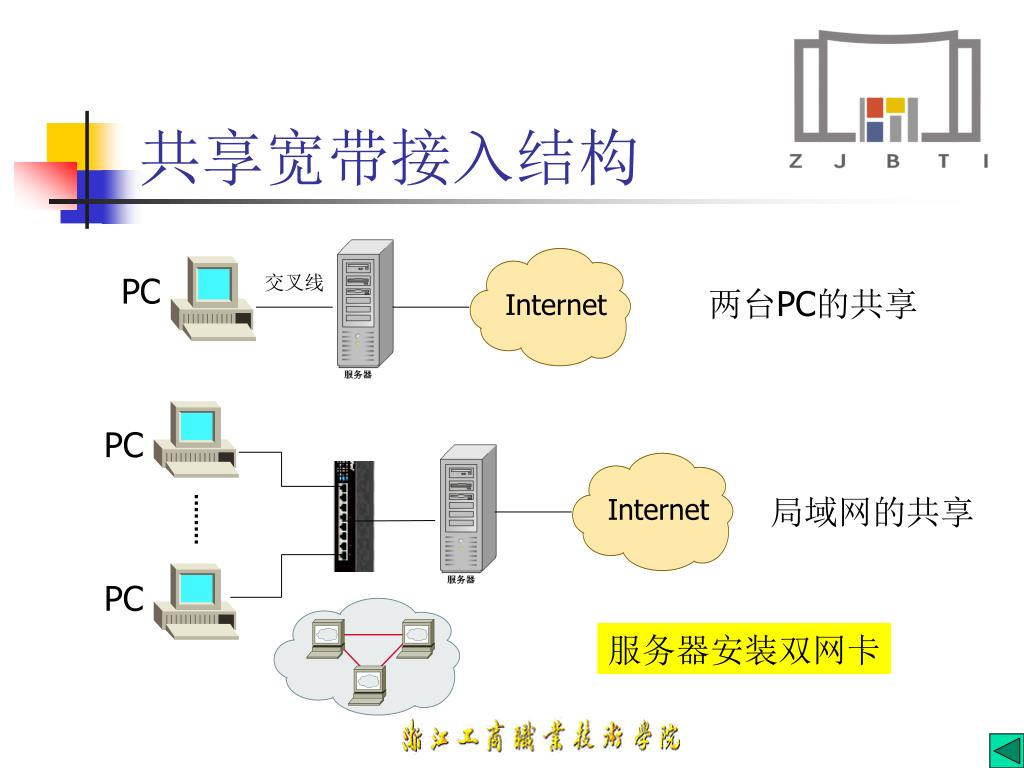

  24. Internet Internet 共享宽带接入结构 PC 交叉线 两台PC的共享 PC 局域网的共享 PC 服务器安装双网卡

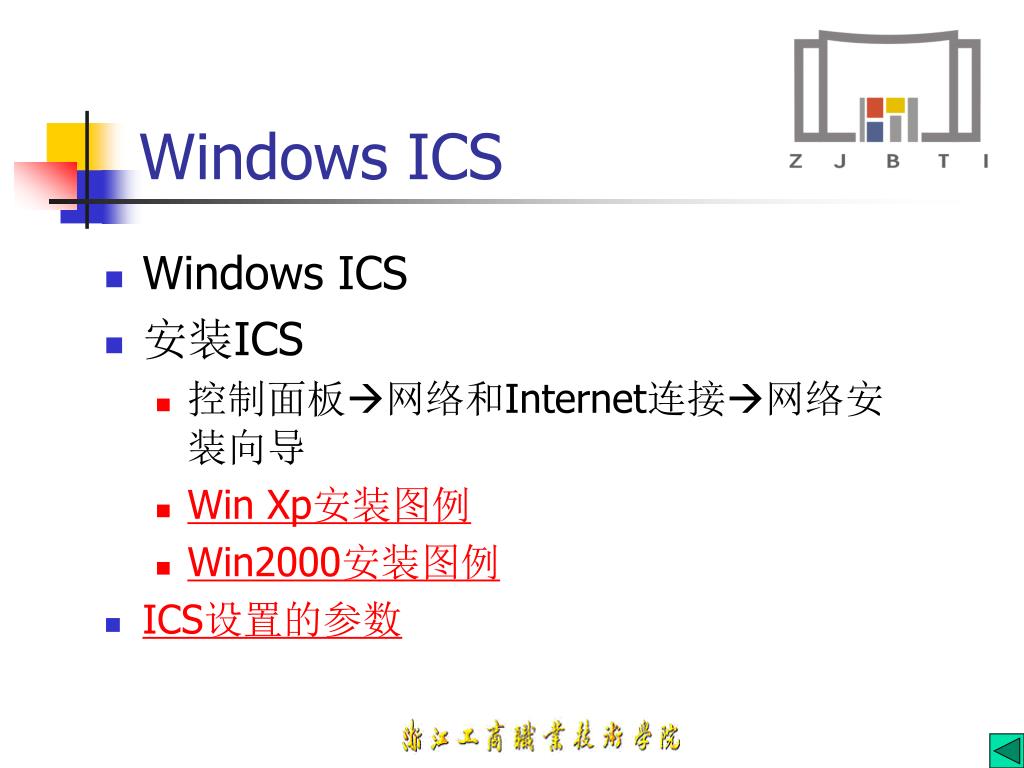

  25. Windows ICS • Windows ICS • 安装ICS • 控制面板网络和Internet连接网络安装向导 • Win Xp安装图例 • Win2000安装图例 • ICS设置的参数

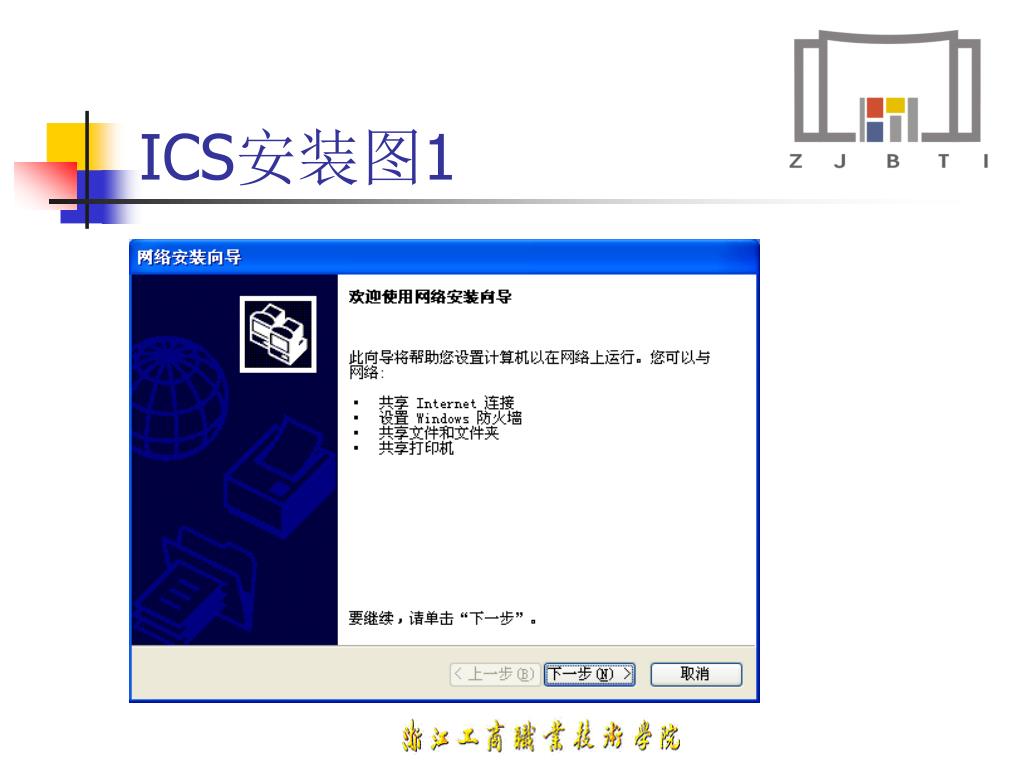

  26. ICS安装图1

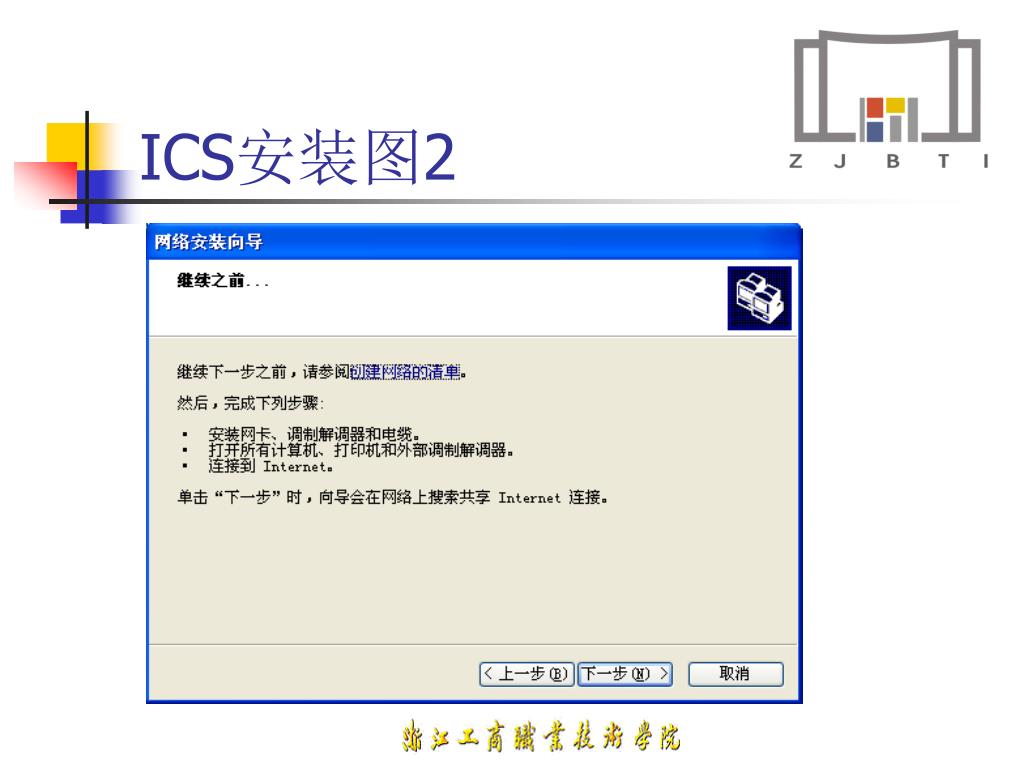

  27. ICS安装图2

  28. ICS安装图3

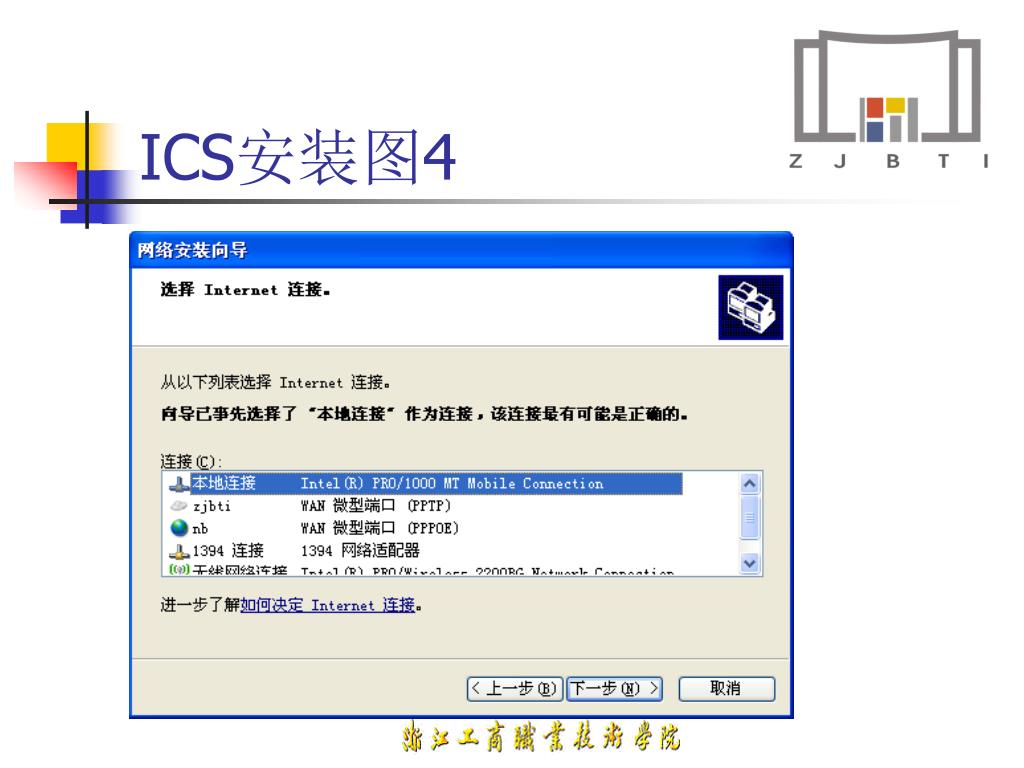

  29. ICS安装图4

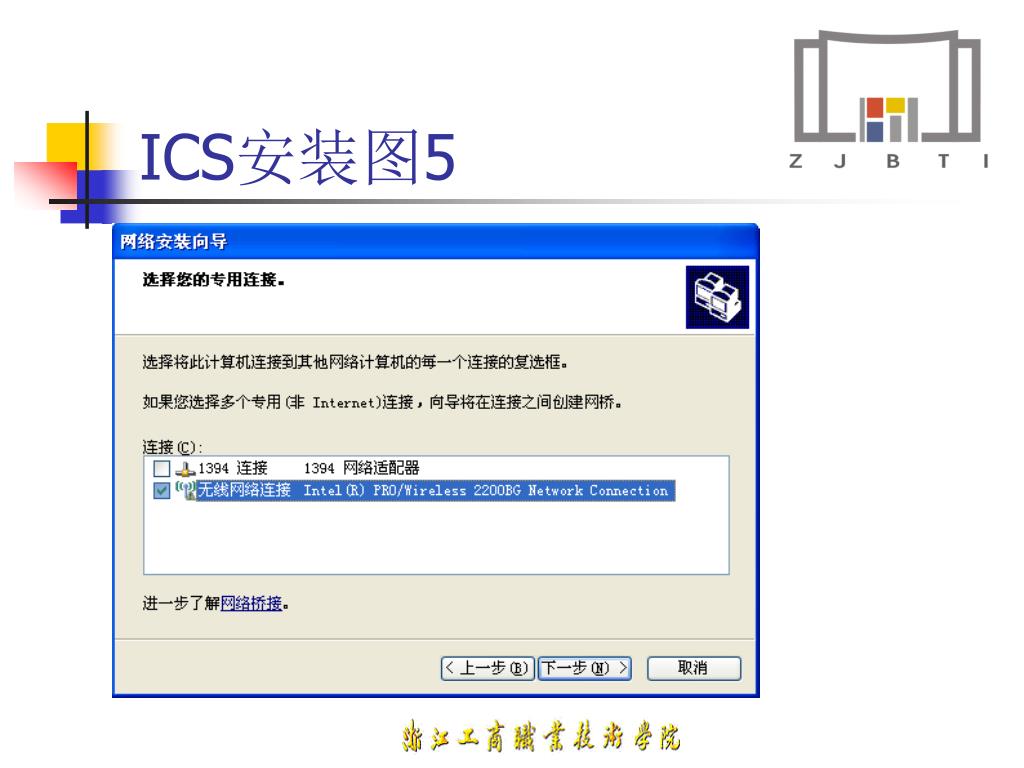

  30. ICS安装图5

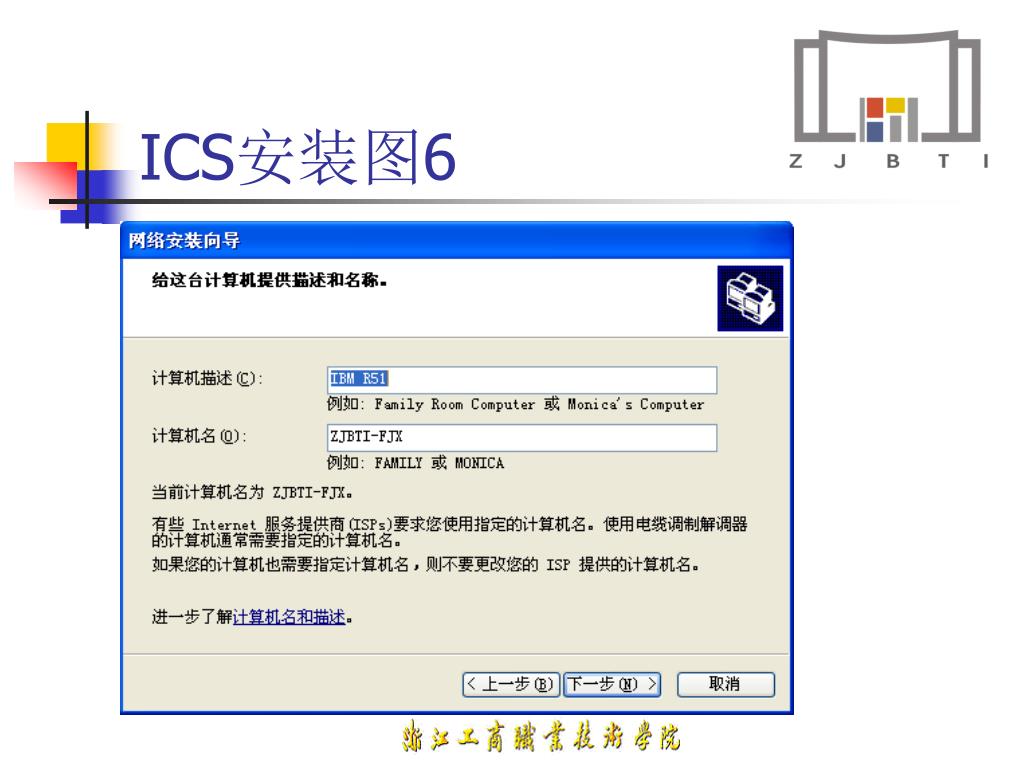

  31. ICS安装图6

  32. ICS安装图7

  33. ICS安装图7

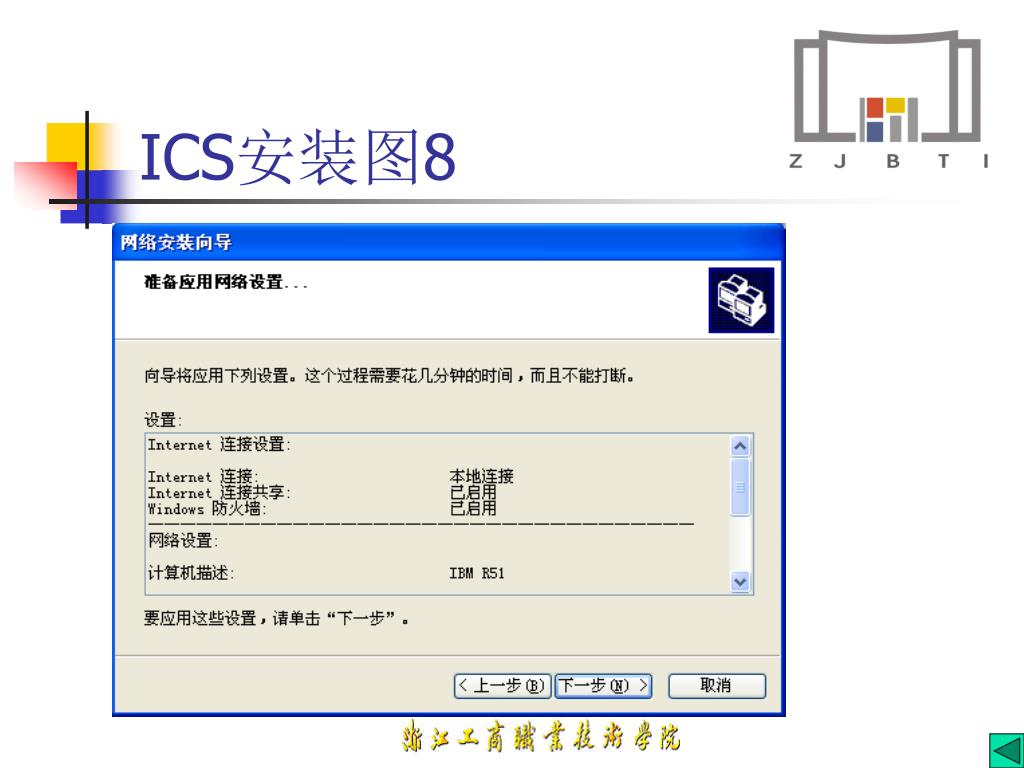

  34. ICS安装图8

  35. Win2000安装图例 连接Internet的接口

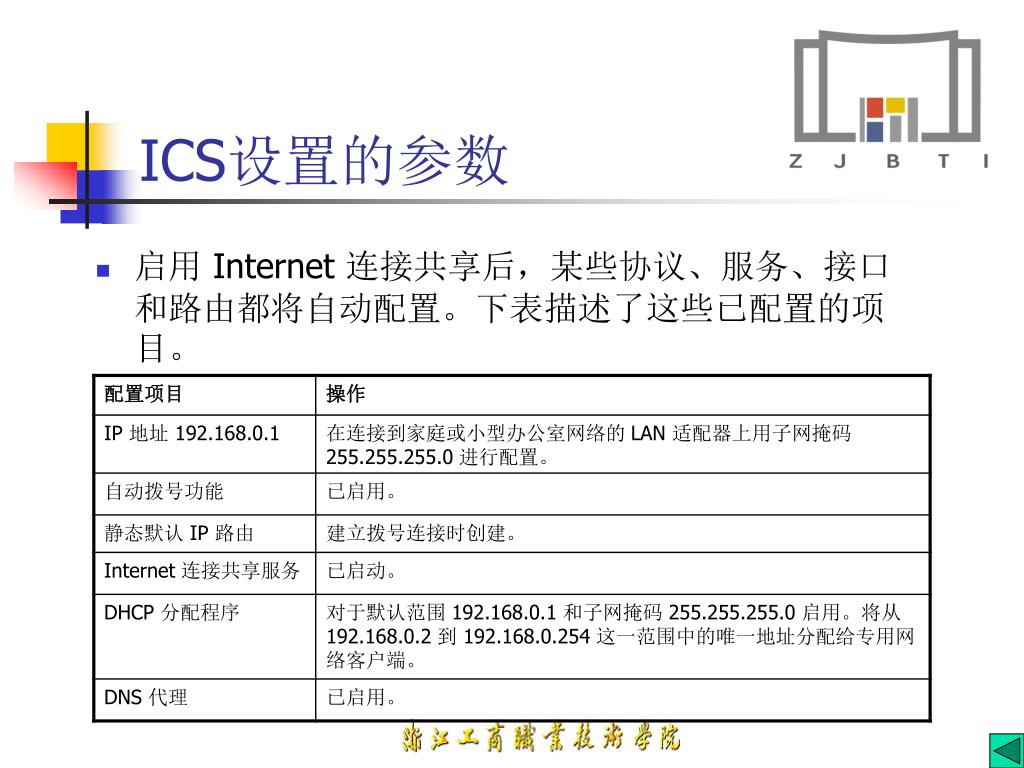

  36. ICS设置的参数 • 启用 Internet 连接共享后，某些协议、服务、接口和路由都将自动配置。下表描述了这些已配置的项目。

  37. Win2000路由和远程访问 • 使用Win2000的路由功能实现宽带共享。 • 管理工具路由和远程访问

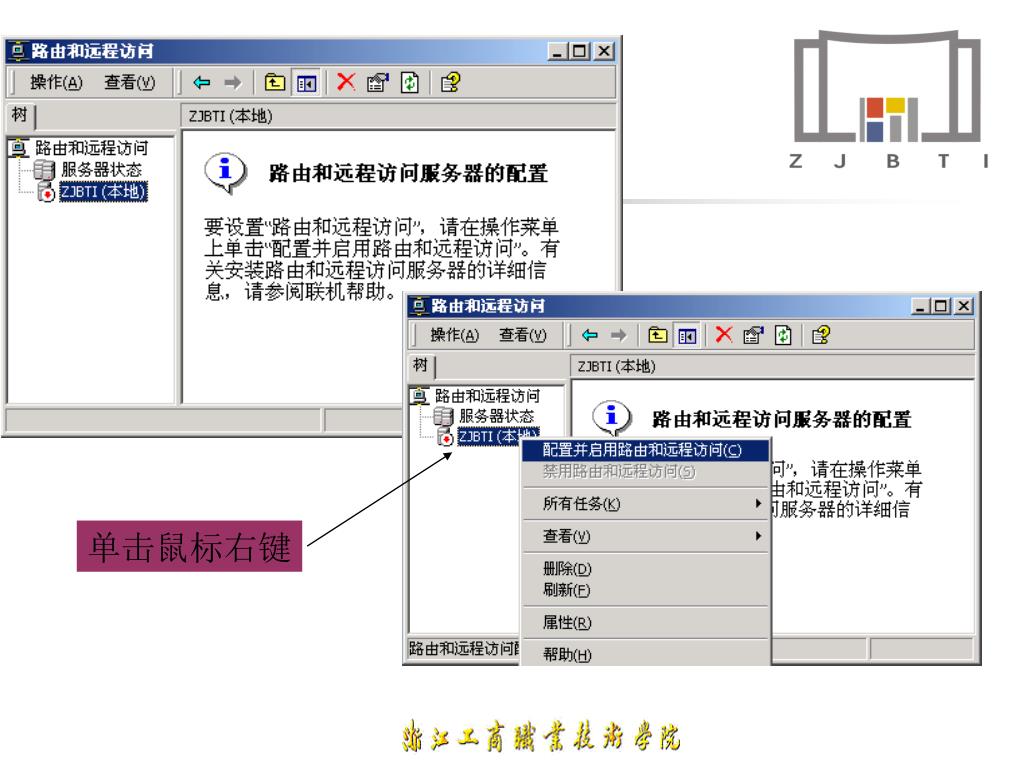

  38. 单击鼠标右键

  39. 选择此项

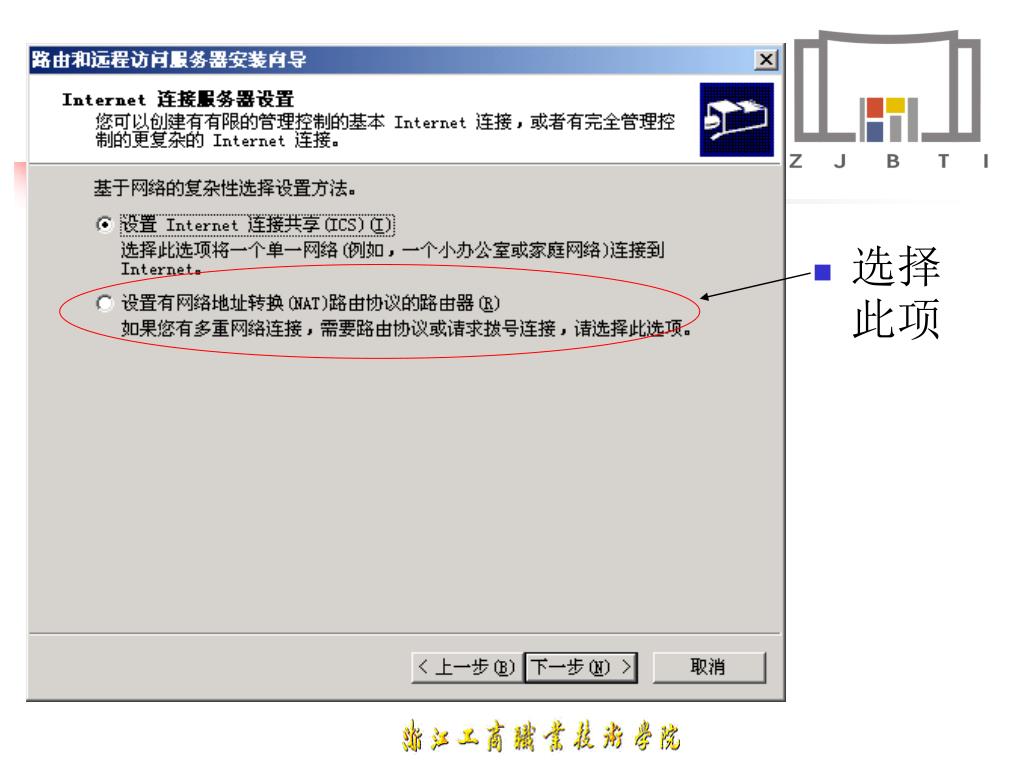

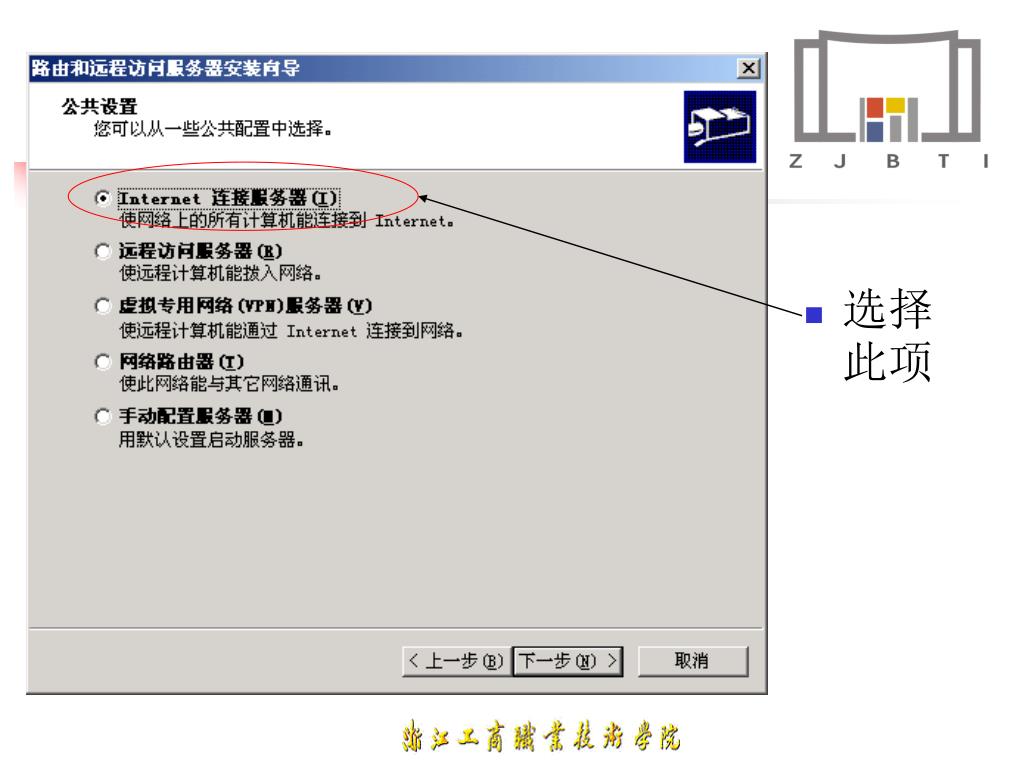

  40. 选择此项

  41. 选择Internet连接口

  42. Internet 路由型共享方案 • 简易型的路由器一般有一个连接Internet的端口（广域网口），几个局域网端口。 • 以TENDA TEI6606为例说明路由器的配置 PC 路由器 局域网的共享 PC

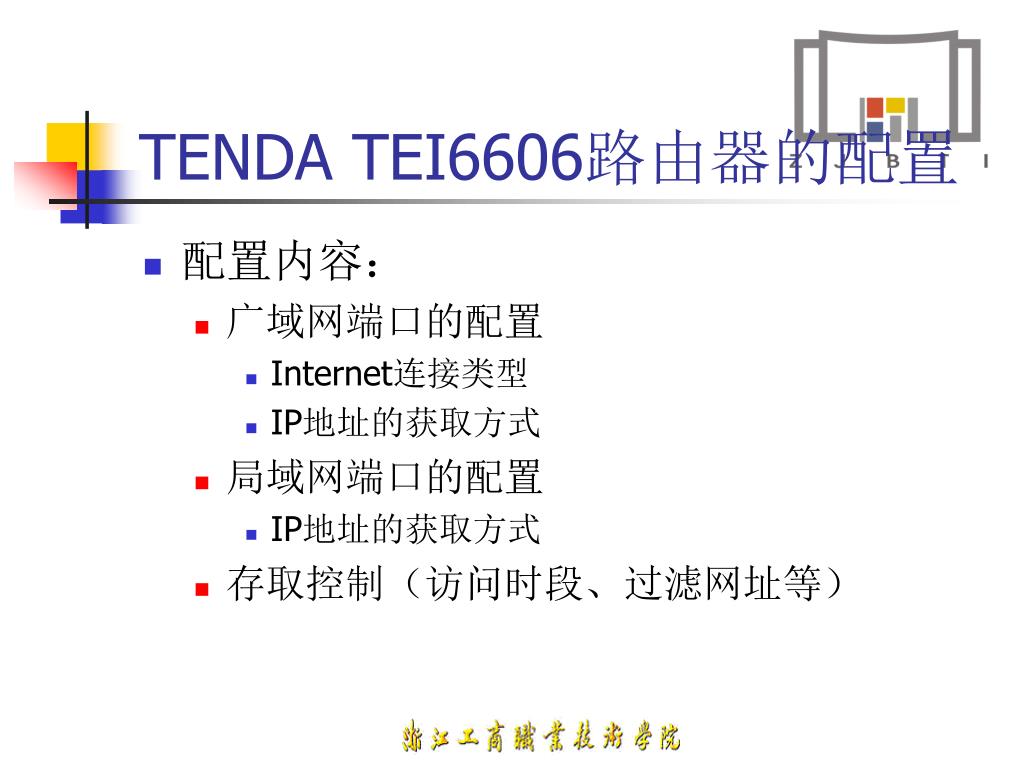

  43. TENDA TEI6606路由器的配置 • 配置内容： • 广域网端口的配置 • Internet连接类型 • IP地址的获取方式 • 局域网端口的配置 • IP地址的获取方式 • 存取控制（访问时段、过滤网址等）

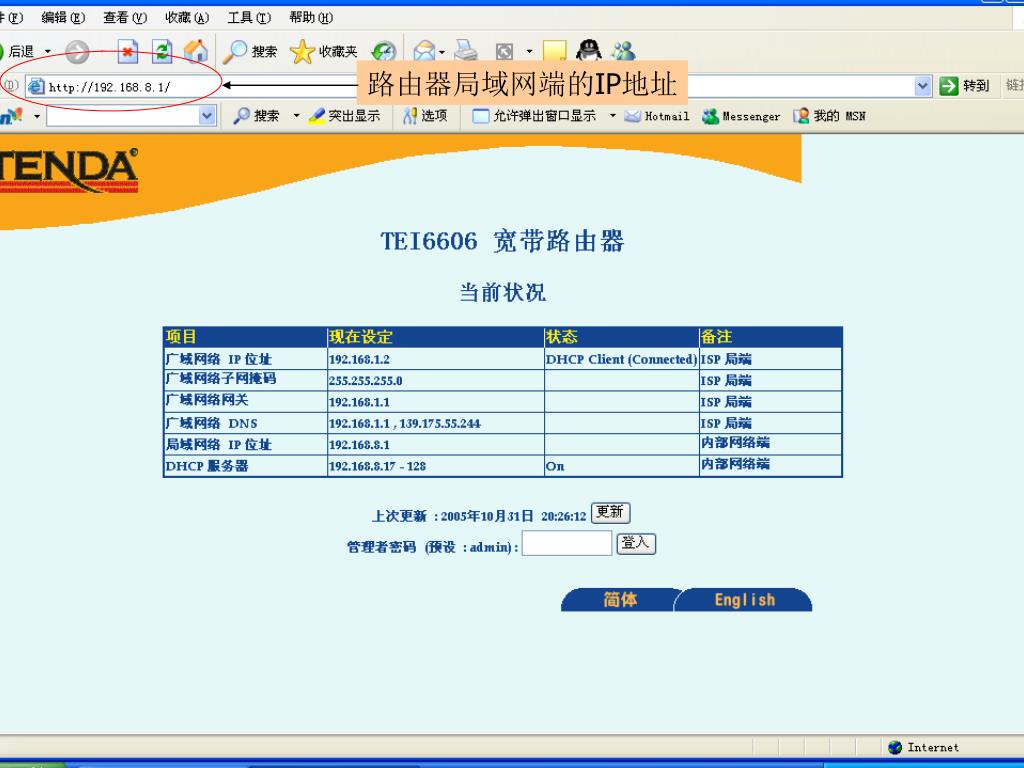

  44. 路由器局域网端的IP地址

  45. 连接Internet端自动从ISP处获取IP地址

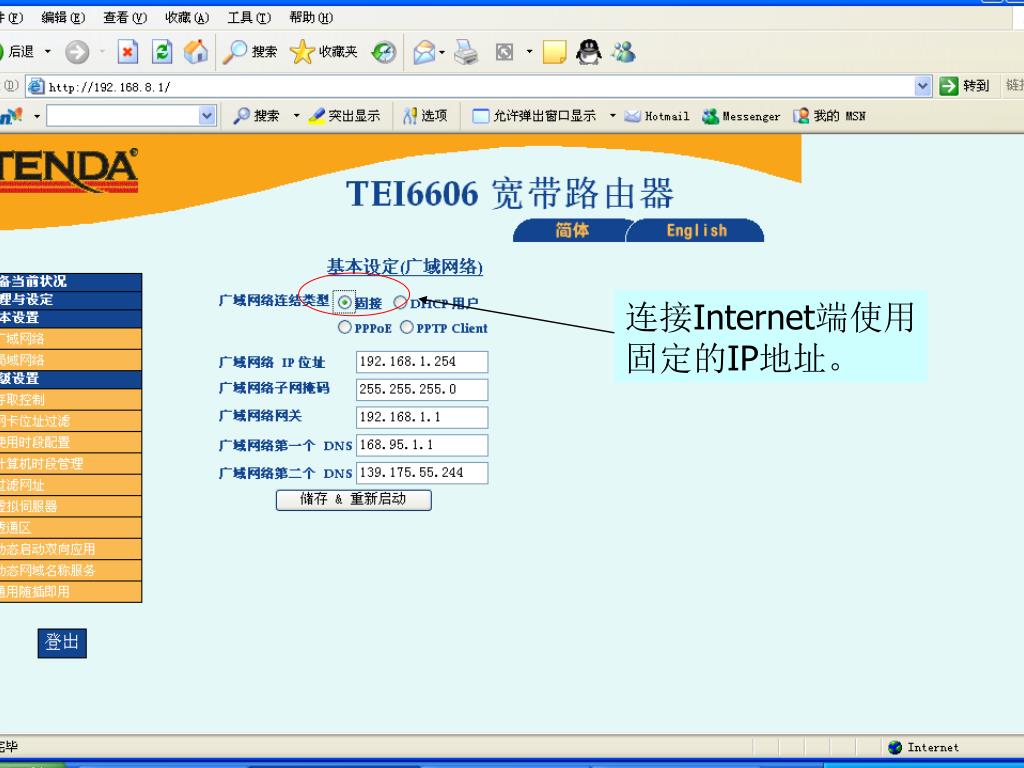

  46. 连接Internet端使用固定的IP地址。

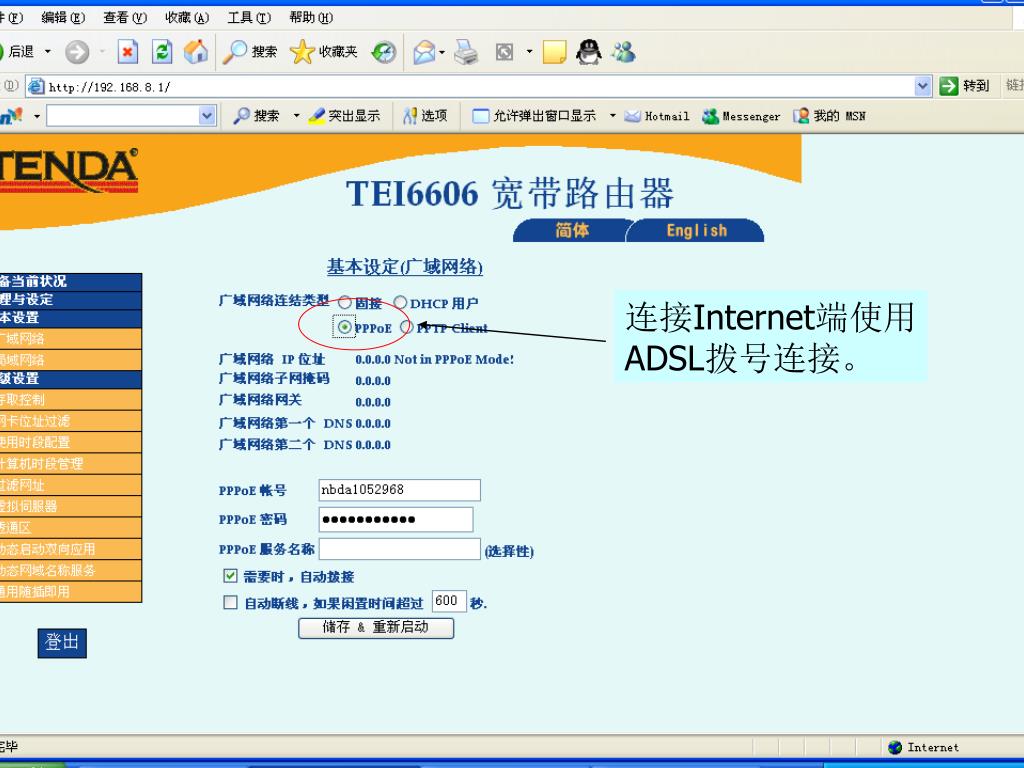

  47. 连接Internet端使用ADSL拨号连接。
