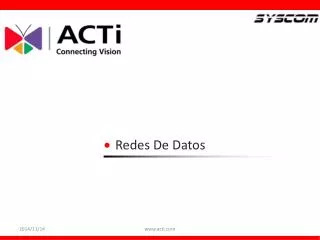

  1. Redes De Datos www.acti.com

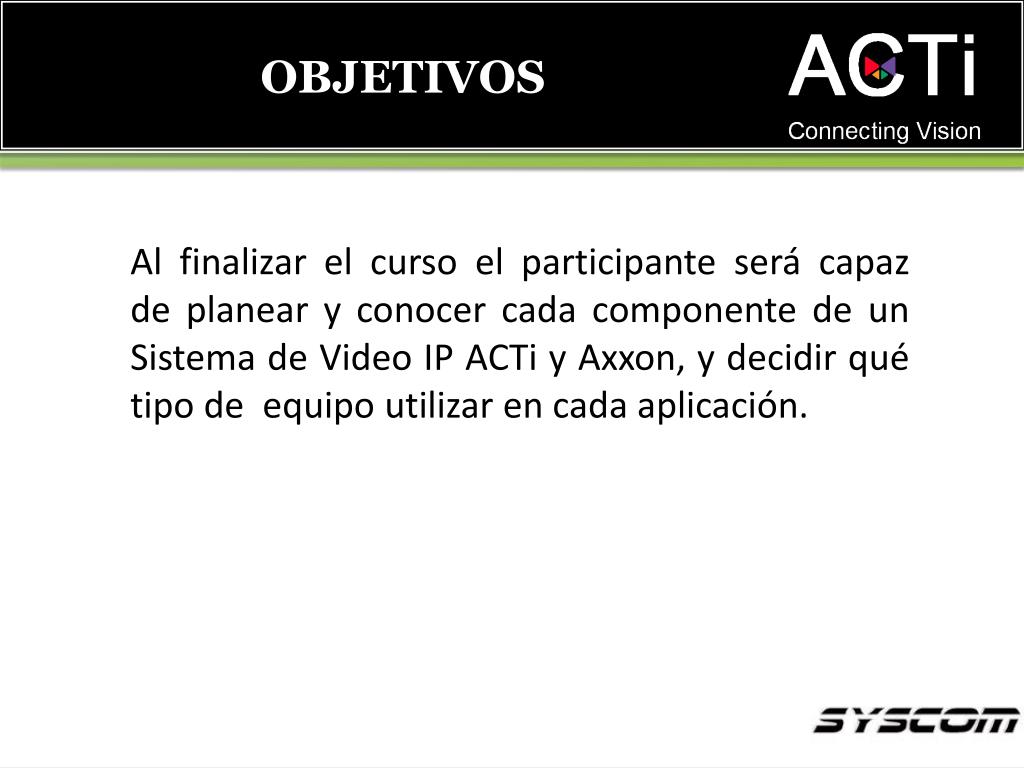

  2. OBJETIVOS Al finalizar el curso el participante será capaz de planear y conocer cada componente de un Sistema de Video IP ACTi y Axxon, y decidir qué tipo de equipo utilizar en cada aplicación.

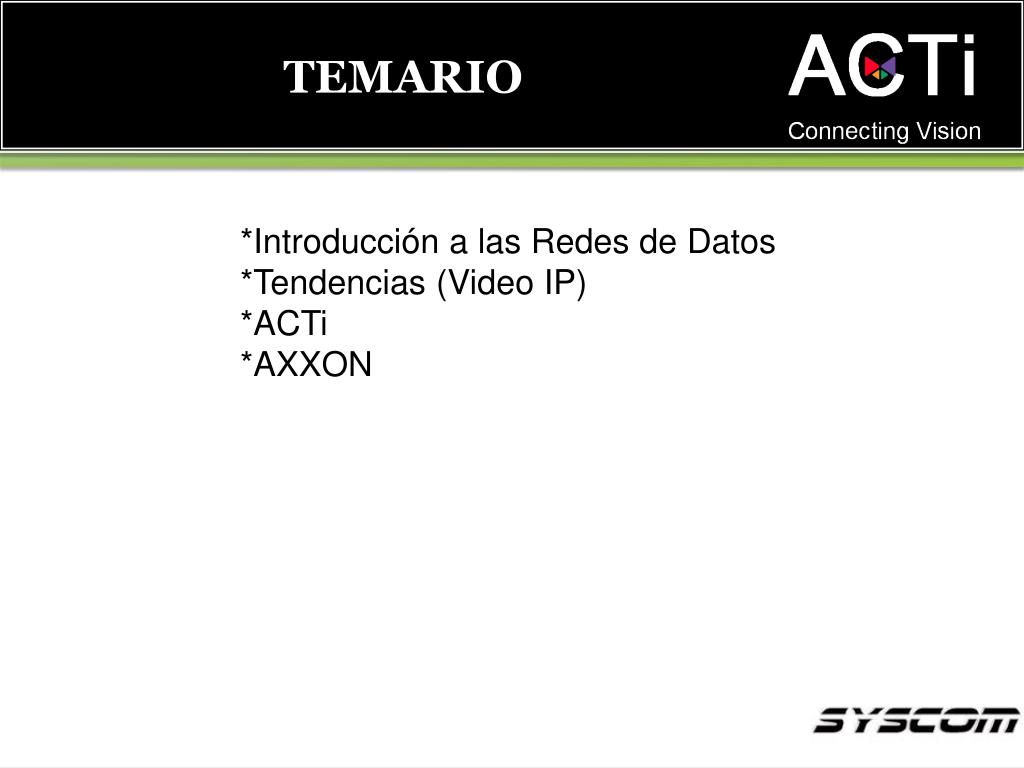

  3. TEMARIO *Introducción a las Redes de Datos*Tendencias (Video IP) *ACTi *AXXON

  4. REDES DE DATOS El objetivo principal de una red de datos es el compartir recursos. Una red de computadoras es un conjunto de equipos (computadoras y/o dispositivos) conectados por medios guiados o no guiados (cables, señales, ondas o cualquier otro método de transporte de datos),que comparten información (archivos), recursos (CD/DVD-ROM, impresoras, etc.), servicios (acceso a internet, e-mail, chat, juegos, etc.).

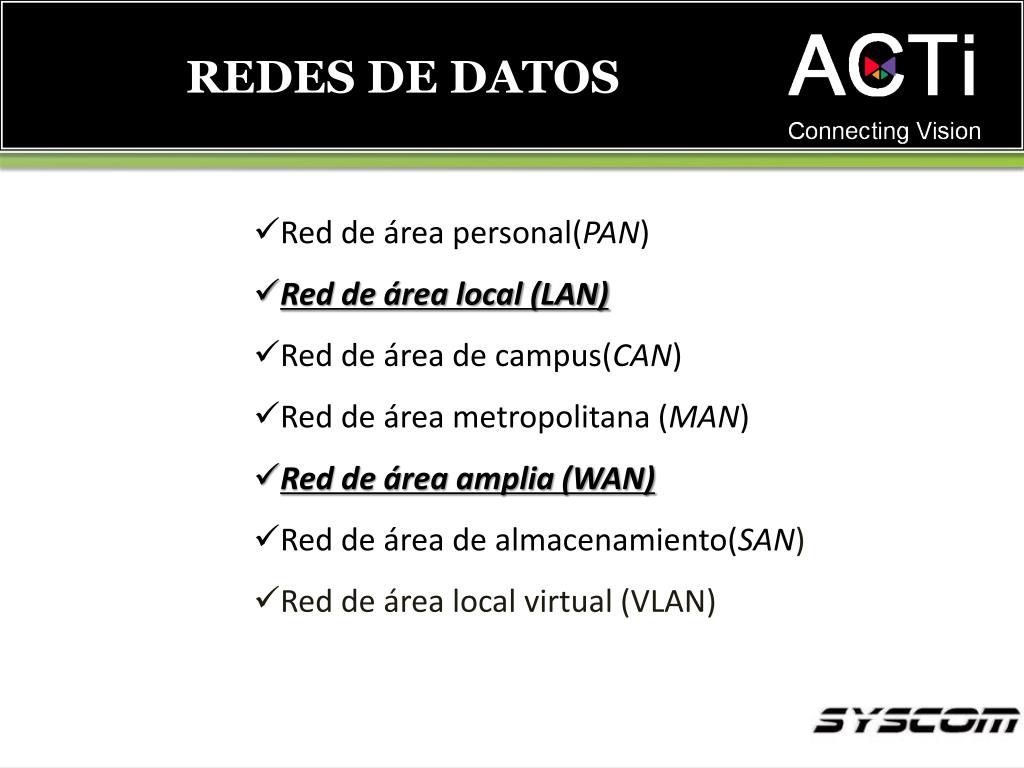

  5. REDES DE DATOS • Red de área personal(PAN) • Red de área local (LAN) • Red de área de campus(CAN) • Red de área metropolitana (MAN) • Red de área amplia (WAN) • Red de área de almacenamiento(SAN) • Red de área local virtual (VLAN)

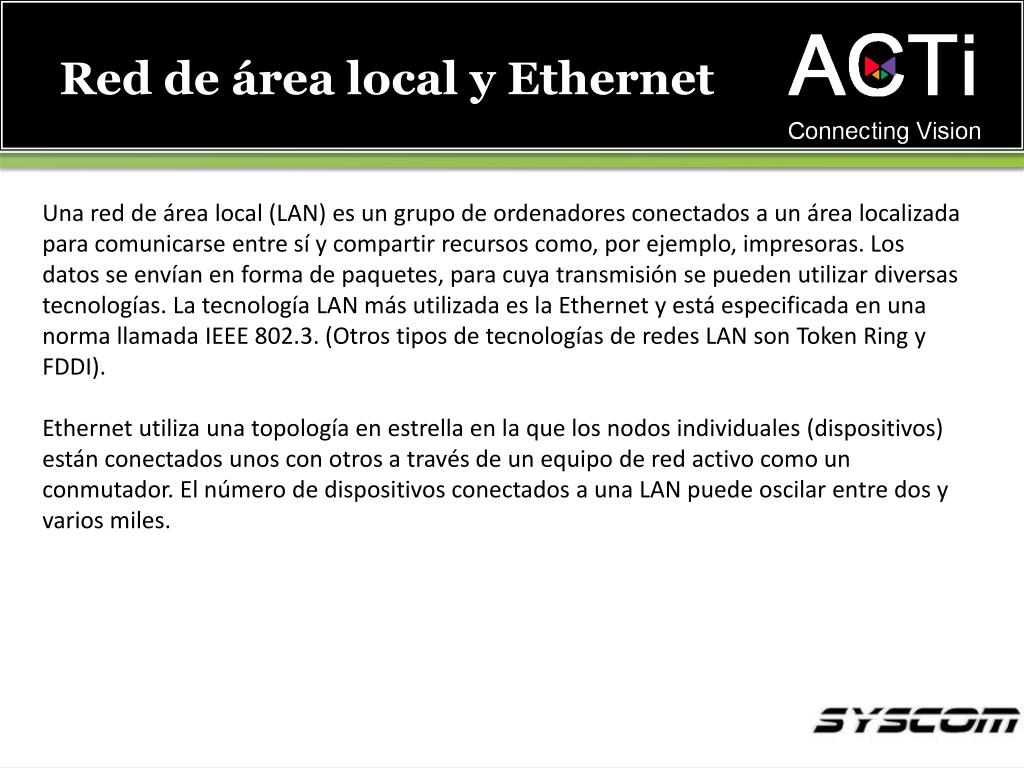

  6. Red de área local y Ethernet • Una red de área local (LAN) es un grupo de ordenadores conectados a un área localizada para comunicarse entre sí y compartir recursos como, por ejemplo, impresoras. Los datos se envían en forma de paquetes, para cuya transmisión se pueden utilizar diversas tecnologías. La tecnología LAN más utilizada es la Ethernet y está especificada en una norma llamada IEEE 802.3. (Otros tipos de tecnologías de redes LAN son Token Ring y FDDI). • Ethernet utiliza una topología en estrella en la que los nodos individuales (dispositivos) están conectados unos con otros a través de un equipo de red activo como un conmutador. El número de dispositivos conectados a una LAN puede oscilar entre dos y varios miles.

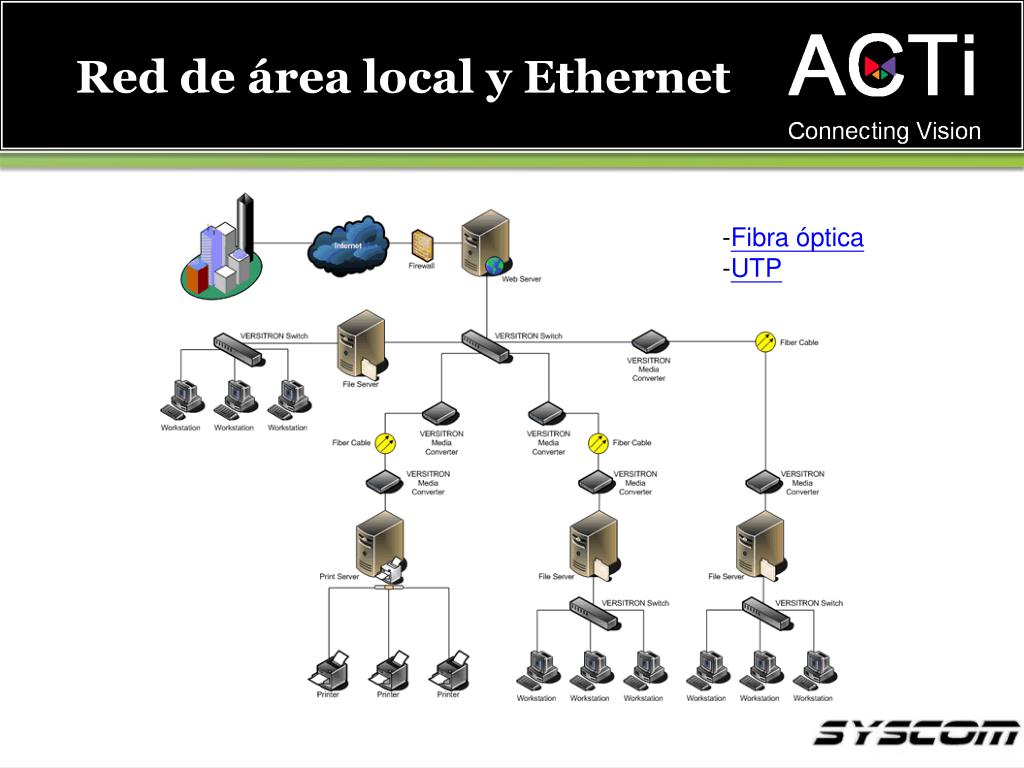

  7. Red de área local y Ethernet -Fibra óptica -UTP

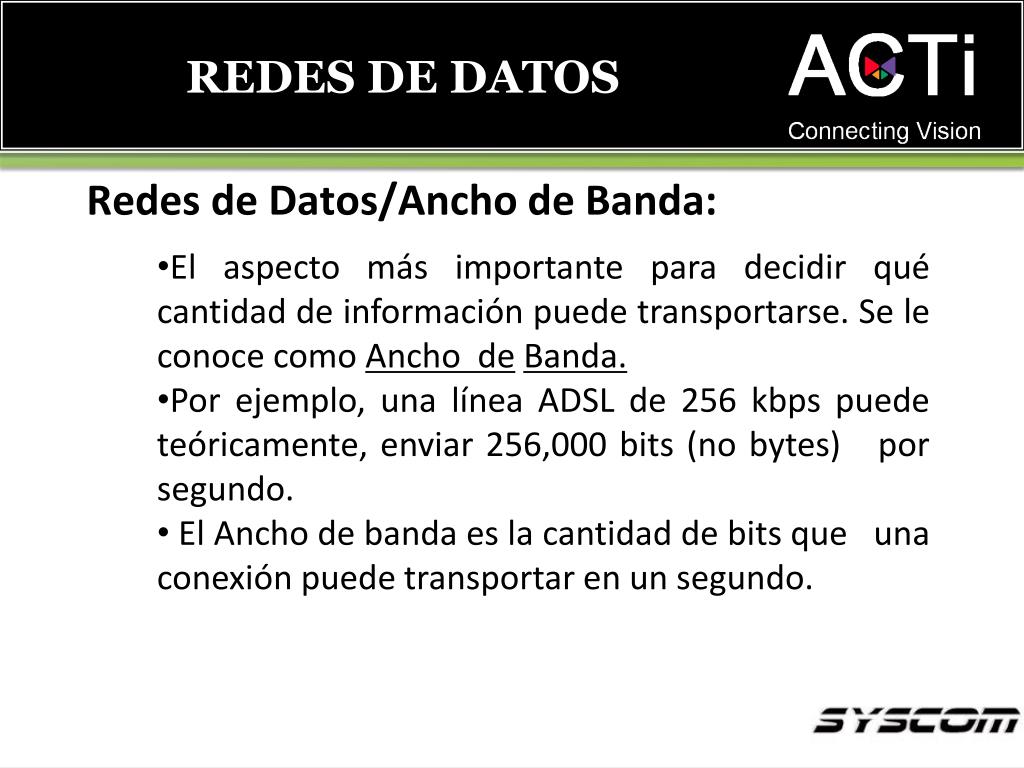

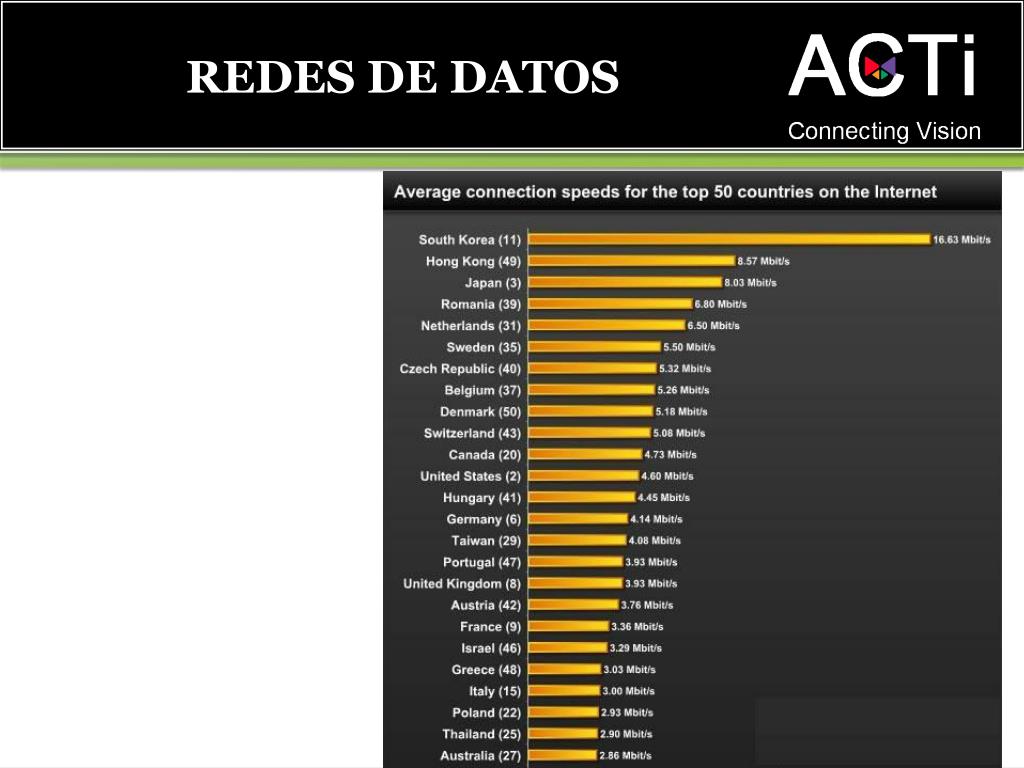

  8. REDES DE DATOS Redes de Datos/Ancho de Banda: • El aspecto más importante para decidir qué cantidad de información puede transportarse. Se le conoce como Ancho deBanda. • Por ejemplo, una línea ADSL de 256 kbps puede teóricamente, enviar 256,000 bits (no bytes) por segundo. • El Ancho de banda es la cantidad de bits que una conexión puede transportar en un segundo.

  9. REDES DE DATOS

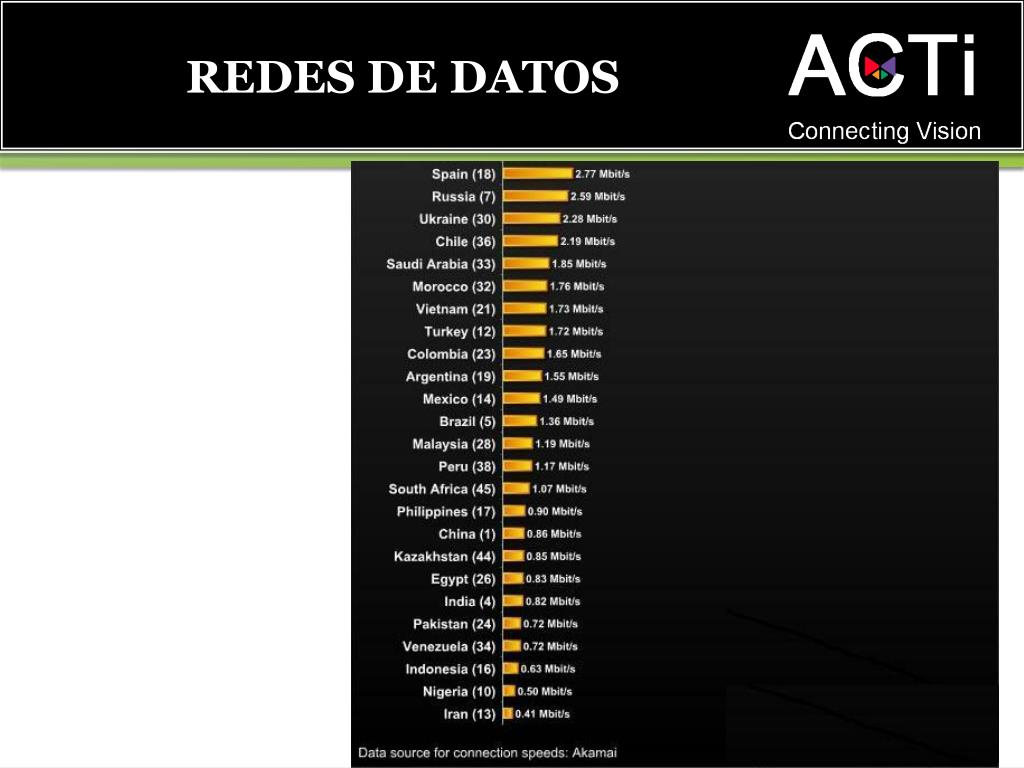

  10. REDES DE DATOS

  11. REDES DE DATOS/Direccionamiento IP • Las direcciones IP o lógicas se conforman de 32 bits agrupados en 4 octetos separados por puntos, y cada octeto puede llevar un valor de • 0-255. Se divide en dos partes: • Dirección de red (Net ID) • Dirección de Host 200. 36 . 100 . 25 Net ID Host

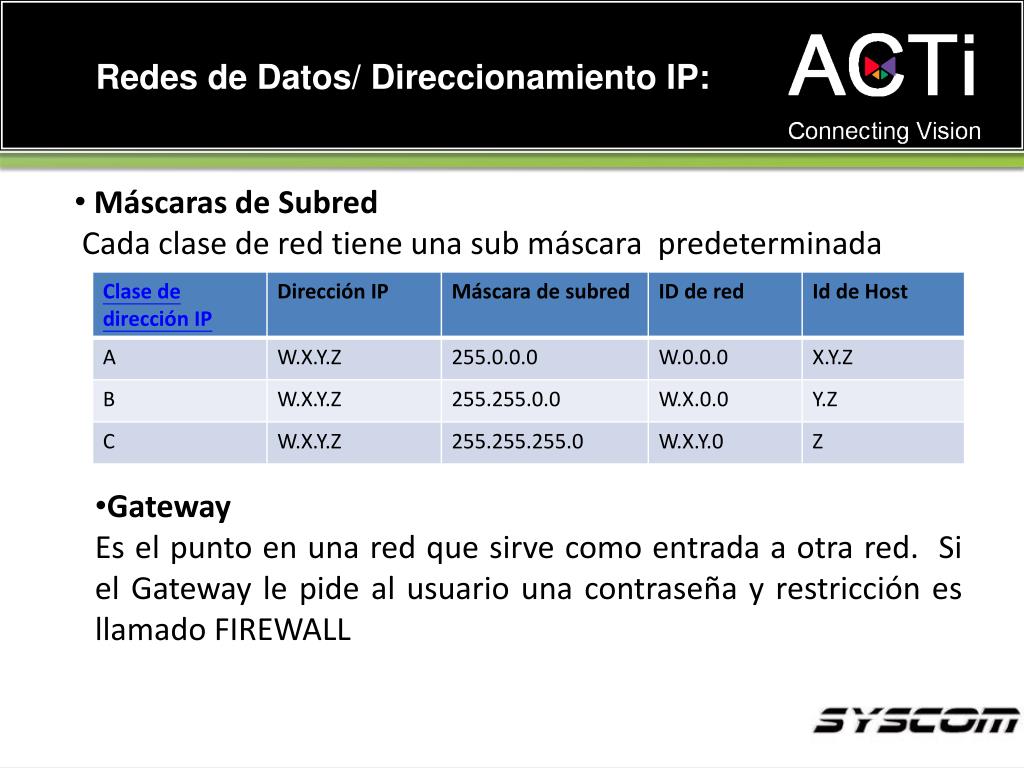

  12. Redes de Datos/ Direccionamiento IP: • Máscaras de Subred Cada clase de red tiene una sub máscara predeterminada • Gateway • Es el punto en una red que sirve como entrada a otra red. Si el Gateway le pide al usuario una contraseña y restricción es llamado FIREWALL

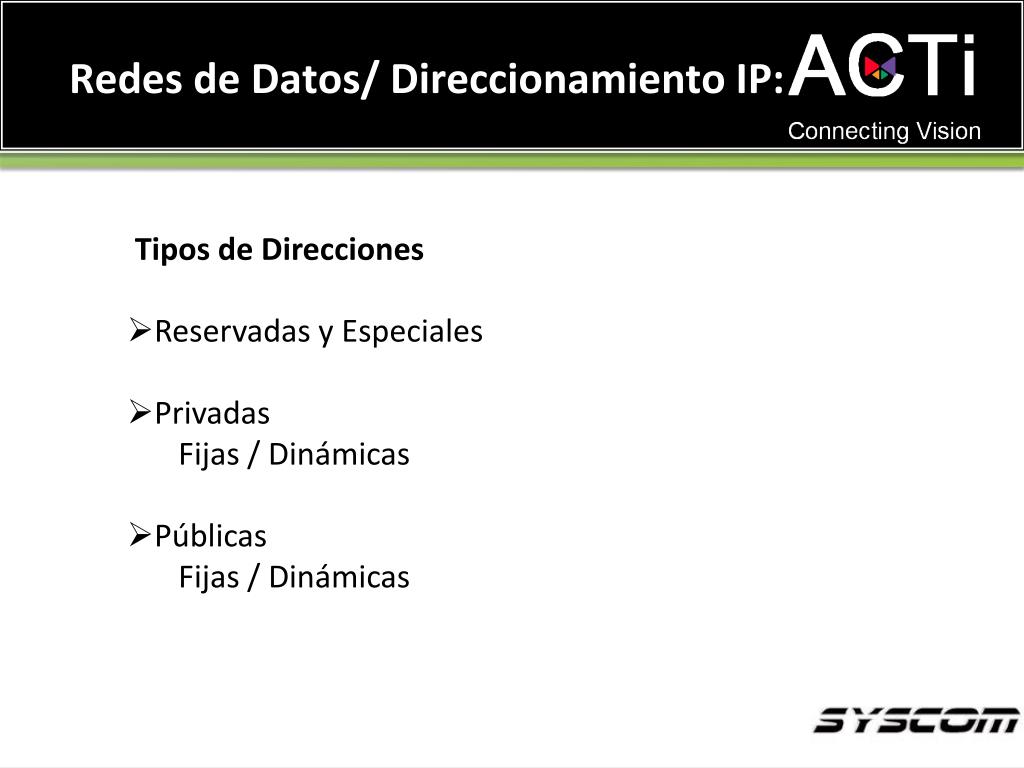

  13. Redes de Datos/ Direccionamiento IP: Tipos de Direcciones • Reservadas y Especiales • Privadas • Fijas / Dinámicas • Públicas • Fijas / Dinámicas

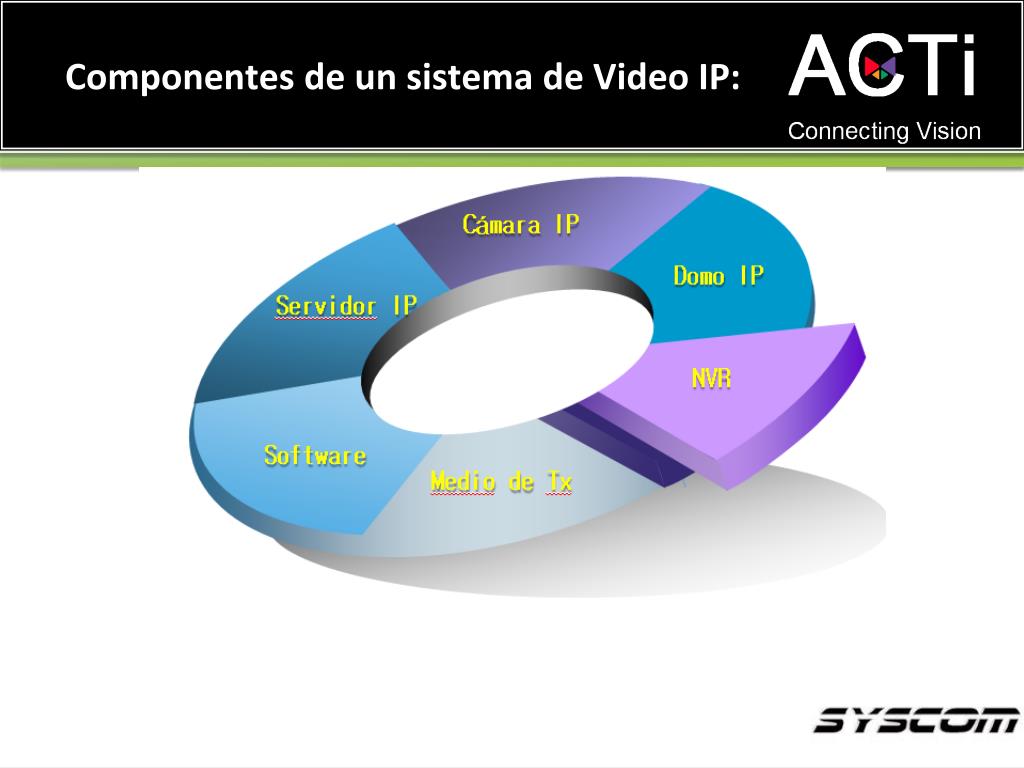

  14. Componentes de un sistema de Video IP:

  15. CAMARAS IP • Se puede decir que las cámaras IP se dividen en 4 categorías principales: • Cámaras IP fijas • Cámaras IP domo fijas • Cámaras IP PTZ ,y • Cámaras IP Domo PTZ • Así como los servidores de video de 1 y 4 canales.

  16. Consideraciones/ Red: • Ancho de banda en la red actual • Cuántas cámaras estarán en el sistema • ¿Cuántos clientes verán estas cámaras? • ¿Dónde estarán estos clientes en relación a la red (LAN o WAN)?

  17. Consideraciones/ Almacenamiento: • Existen algunas variables que se deben tomar en cuenta cuando se requiere determinar que tanto almacenaje será necesario para el sistema de video IP • Resolución de Imagen • Compresión de Imagen • Imágenes por segundo • Número de cámaras • Modo de grabación

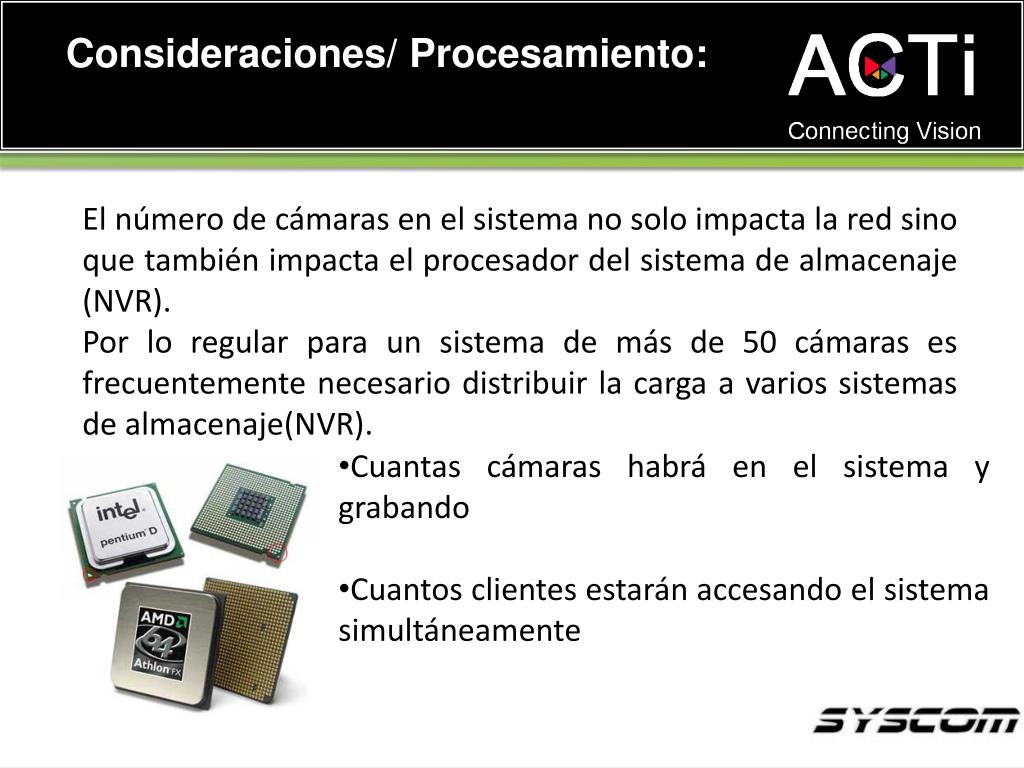

  18. Consideraciones/ Procesamiento: El número de cámaras en el sistema no solo impacta la red sino que también impacta el procesador del sistema de almacenaje (NVR). Por lo regular para un sistema de más de 50 cámaras es frecuentemente necesario distribuir la carga a varios sistemas de almacenaje(NVR). • Cuantas cámaras habrá en el sistema y grabando • Cuantos clientes estarán accesando el sistema simultáneamente

  19. Pensando en unaSolución?

  20. ACTiIntroduccion www.acti.com

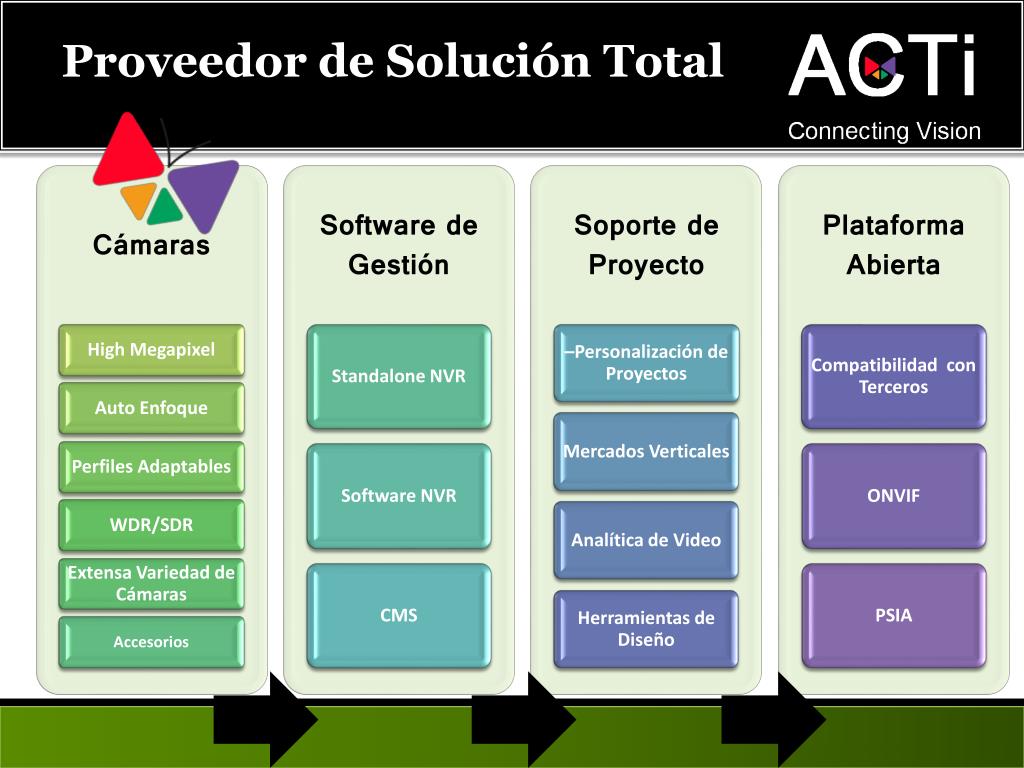

  21. Proveedor de Solución Total

  22. Integración con VMS Un único SDK Soportatodos los modelosACTi

  23. Experiencia Mundial

  24. Ejemplo de ProyectosACTi

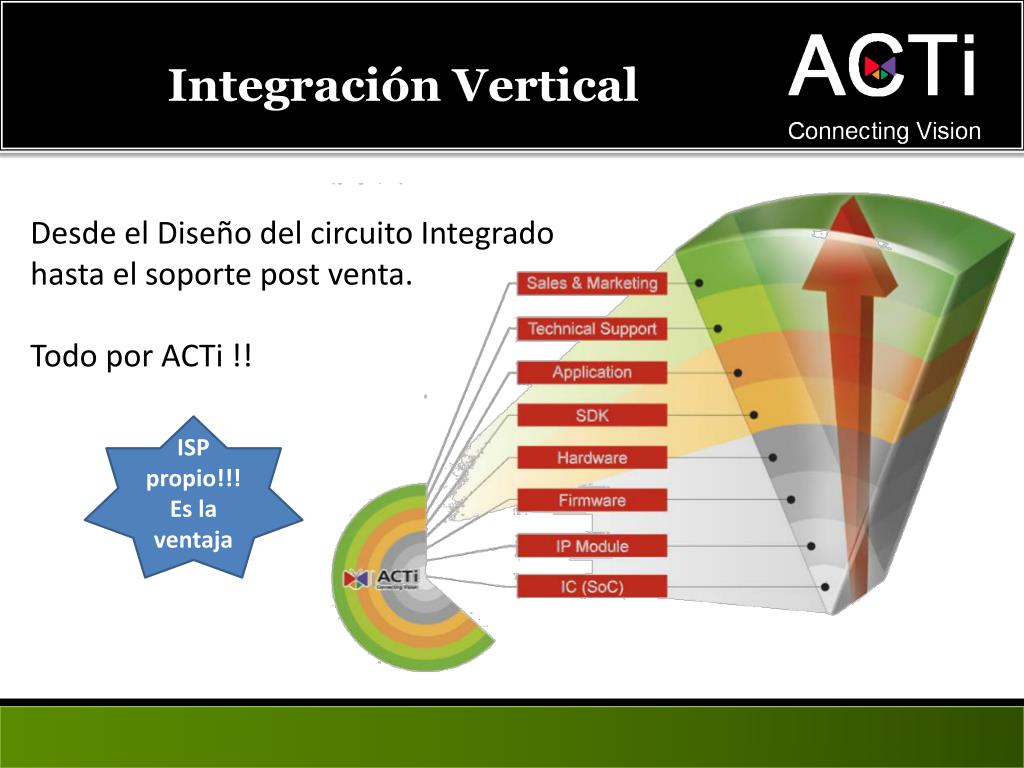

  25. Integración Vertical Desde el Diseño del circuito Integrado hasta el soporte post venta. Todo por ACTi !! ISP propio!!! Es la ventaja

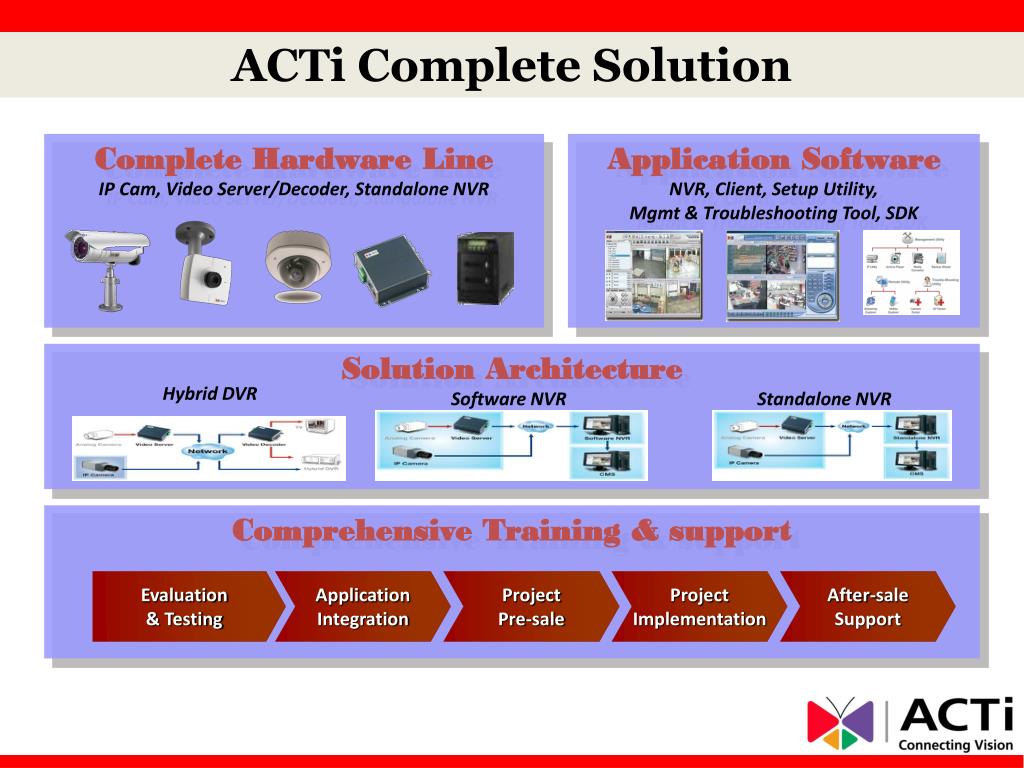

  26. Complete Hardware Line IP Cam, Video Server/Decoder, Standalone NVR Application Software NVR, Client, Setup Utility, Mgmt & Troubleshooting Tool, SDK Evaluation & Testing Application Integration Project Pre-sale Project Implementation After-sale Support Solution Architecture Hybrid DVR Software NVR Standalone NVR Comprehensive Training & support ACTi Complete Solution

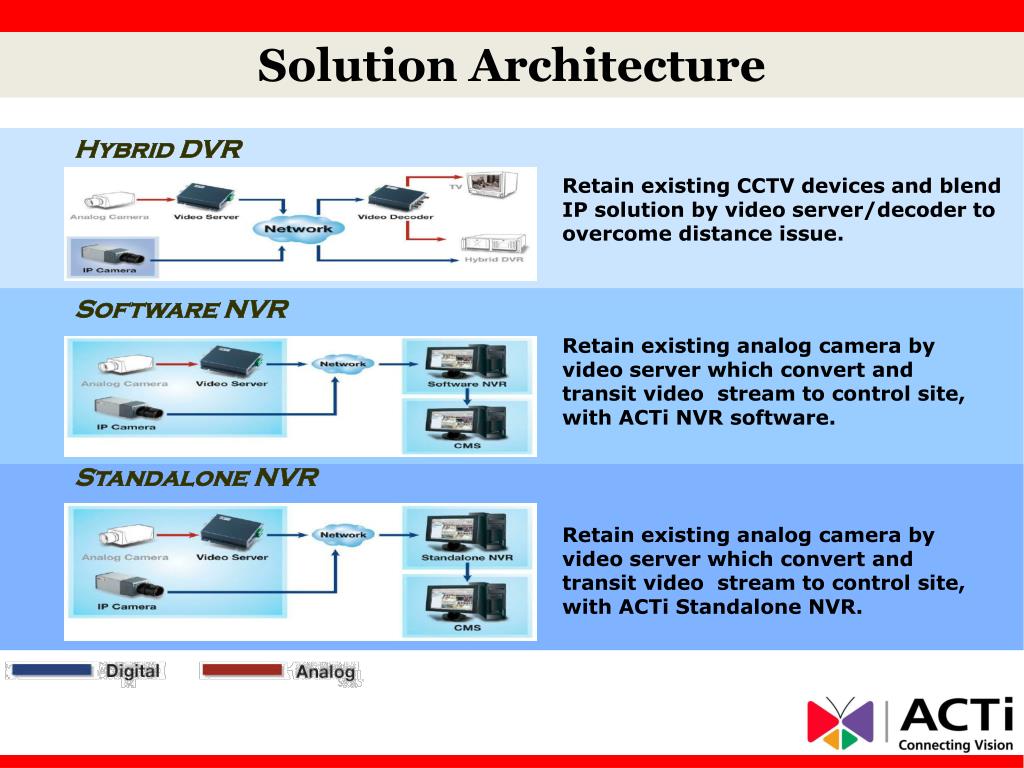

  27. Hybrid DVR Retain existing CCTV devices and blend IP solution by video server/decoder to overcome distance issue. Software NVR Retain existing analog camera by video server which convert and transit video stream to control site, with ACTi NVR software. Standalone NVR Solution Architecture Retain existing analog camera by video server which convert and transit video stream to control site, with ACTi Standalone NVR.

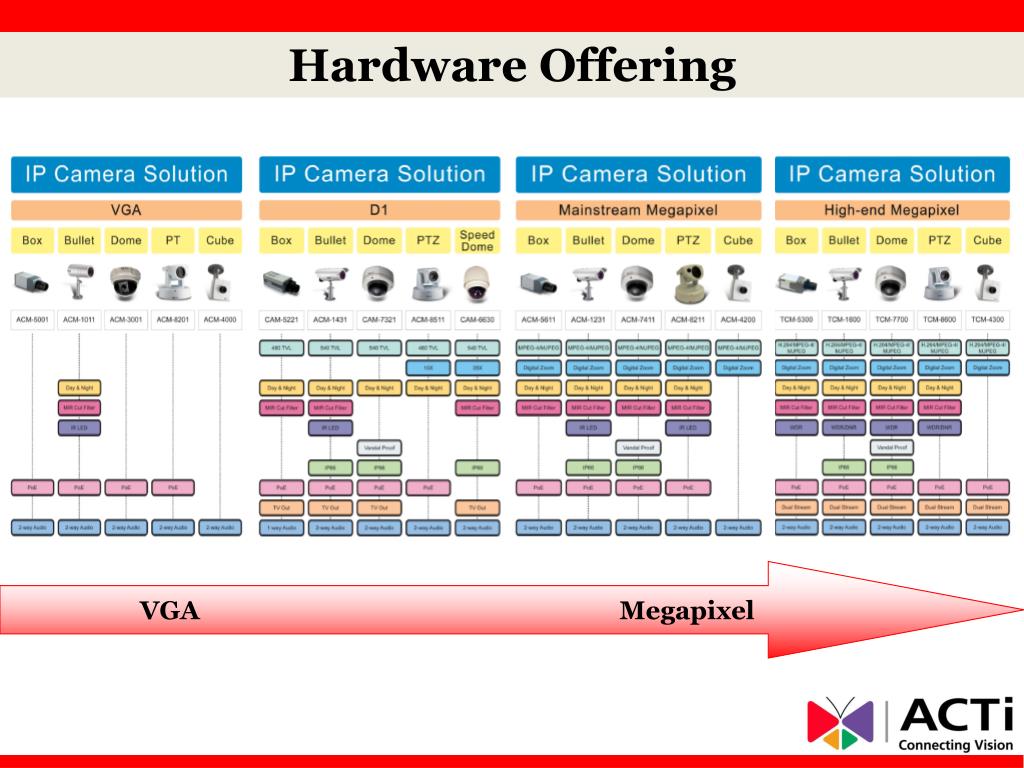

  28. Hardware Offering VGA Megapixel

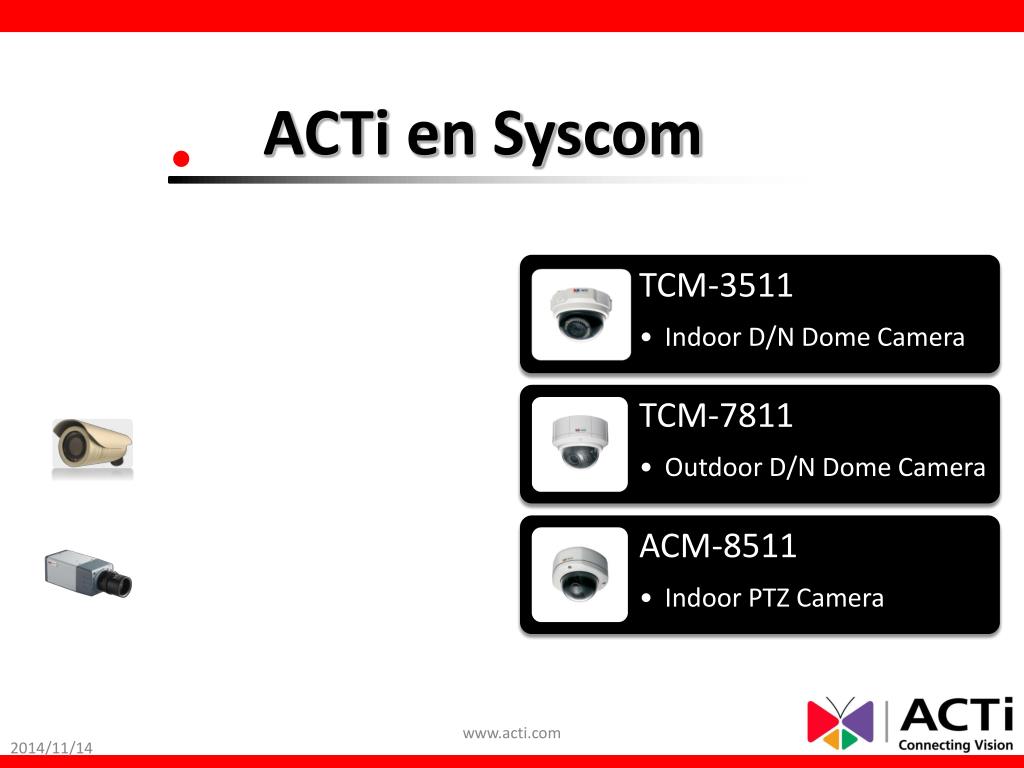

  29. ACTi en Syscom www.acti.com

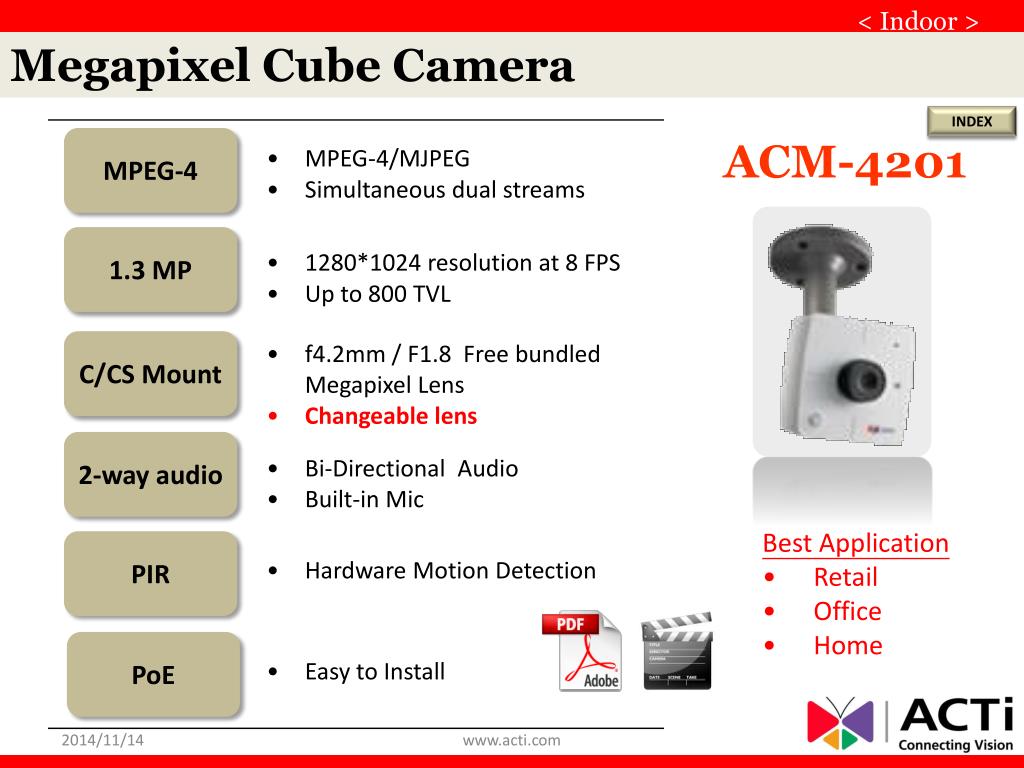

  30. < Indoor > Megapixel Cube Camera INDEX MPEG-4 ACM-4201 1.3 MP C/CS Mount 2-way audio • Best Application • Retail • Office • Home PIR PoE www.acti.com

  31. Example Image of ACM-4201 www.acti.com

  32. < Indoor > H.264 + D/N Megapixel Box Camera INDEX H.264 TCM-5611 1.3 MP 0.05 Lux Audio/Digital IO • Best Application • Shopping mall • Bank • Factory • Parking lot DC-iris PoE www.acti.com

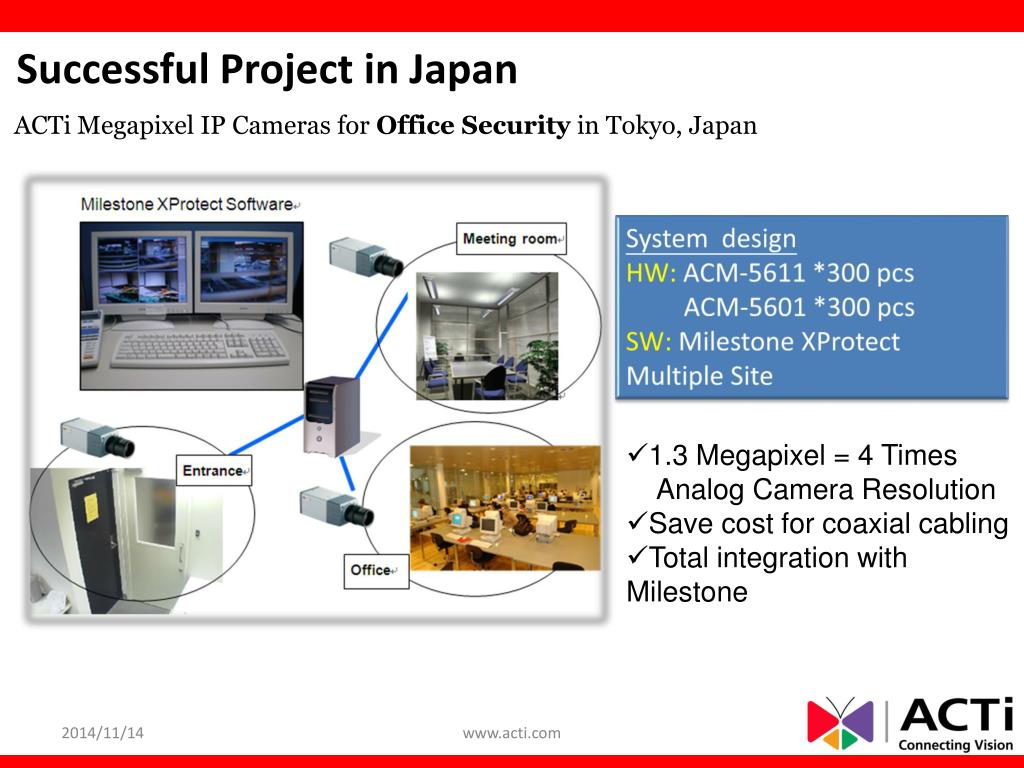

  33. Successful Project in Japan ACTi Megapixel IP Cameras for Office Security in Tokyo, Japan System design HW: ACM-5611 *300 pcs ACM-5601 *300 pcs SW: Milestone XProtect Multiple Site • 1.3 Megapixel = 4 Times • Analog Camera Resolution • Save cost for coaxial cabling • Total integration with Milestone www.acti.com

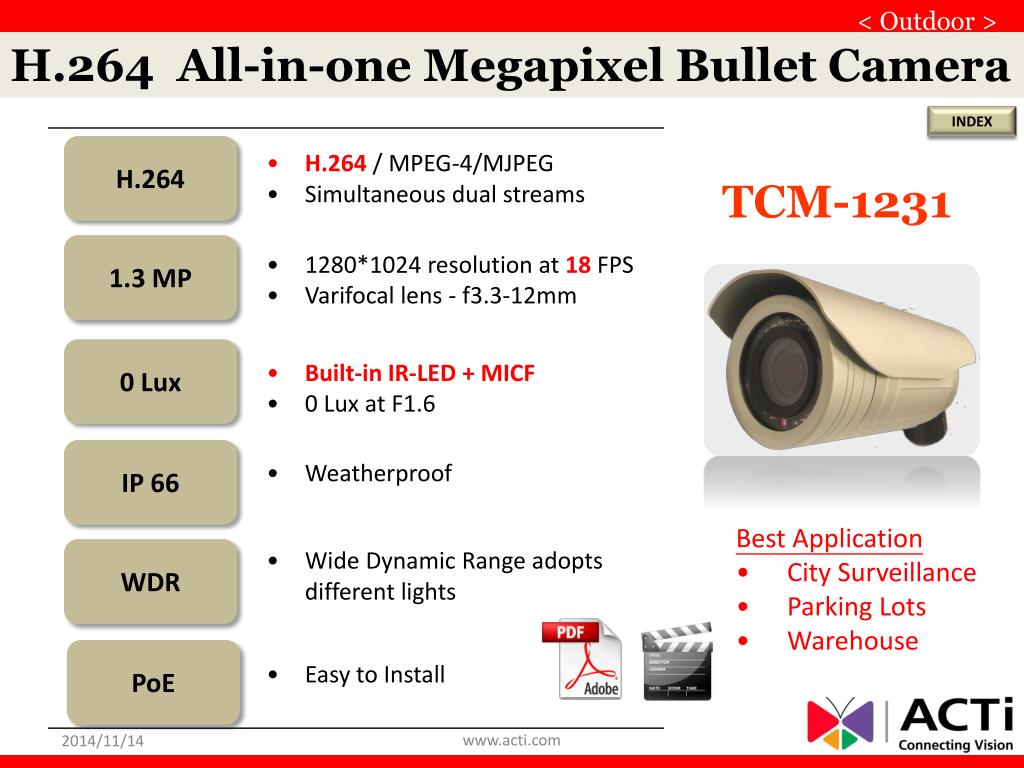

  34. < Outdoor > H.264 All-in-one Megapixel Bullet Camera INDEX H.264 TCM-1231 1.3 MP 0 Lux IP 66 • Best Application • City Surveillance • Parking Lots • Warehouse WDR PoE www.acti.com

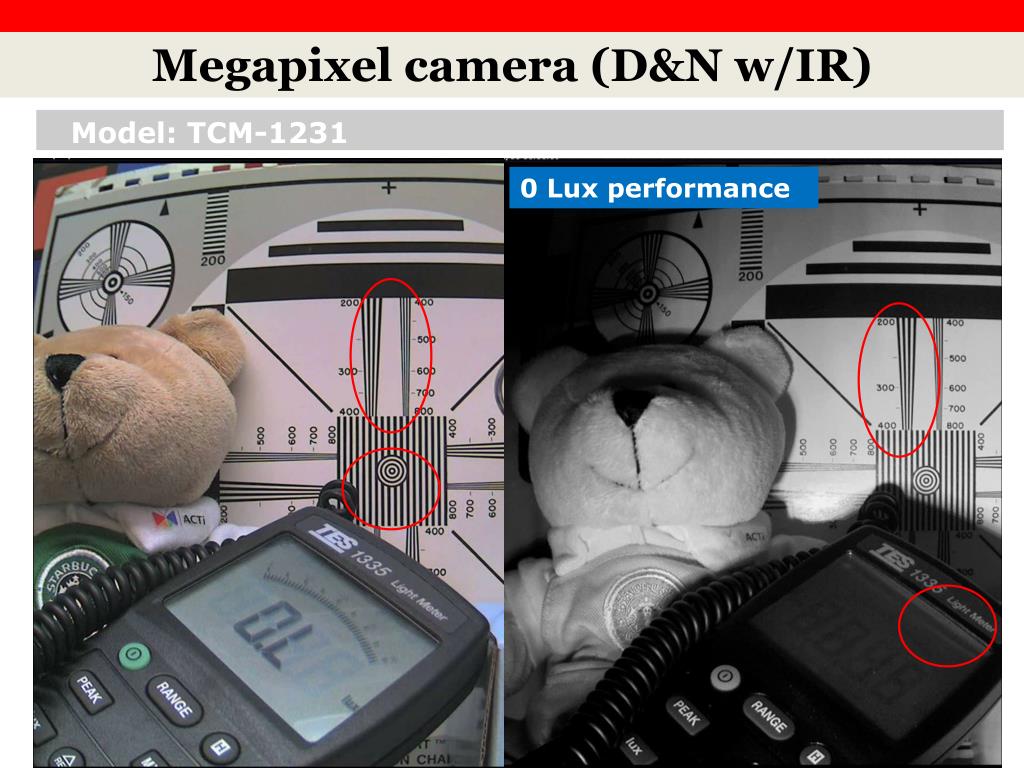

  35. Megapixel camera (D&N w/IR) Model: TCM-1231 0 Lux performance 35

  36. Aplicaciones TCM-1231 TCM-1231

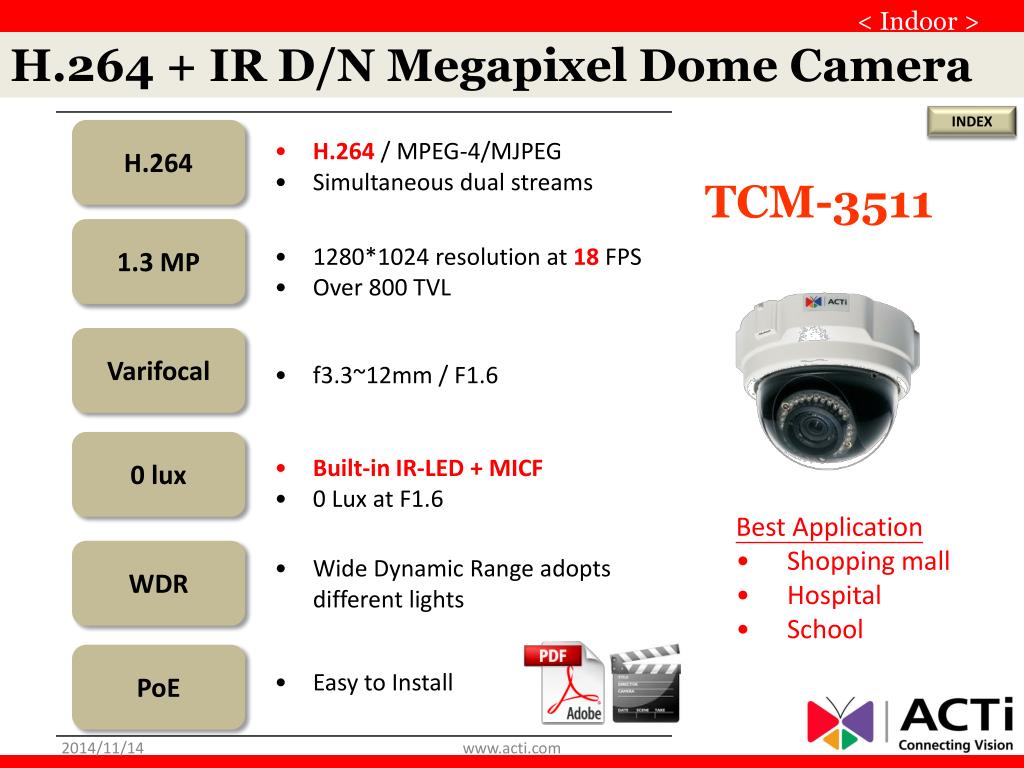

  37. < Indoor > H.264 + IR D/N Megapixel Dome Camera INDEX H.264 TCM-3511 1.3 MP Varifocal 0 lux • Best Application • Shopping mall • Hospital • School WDR PoE www.acti.com

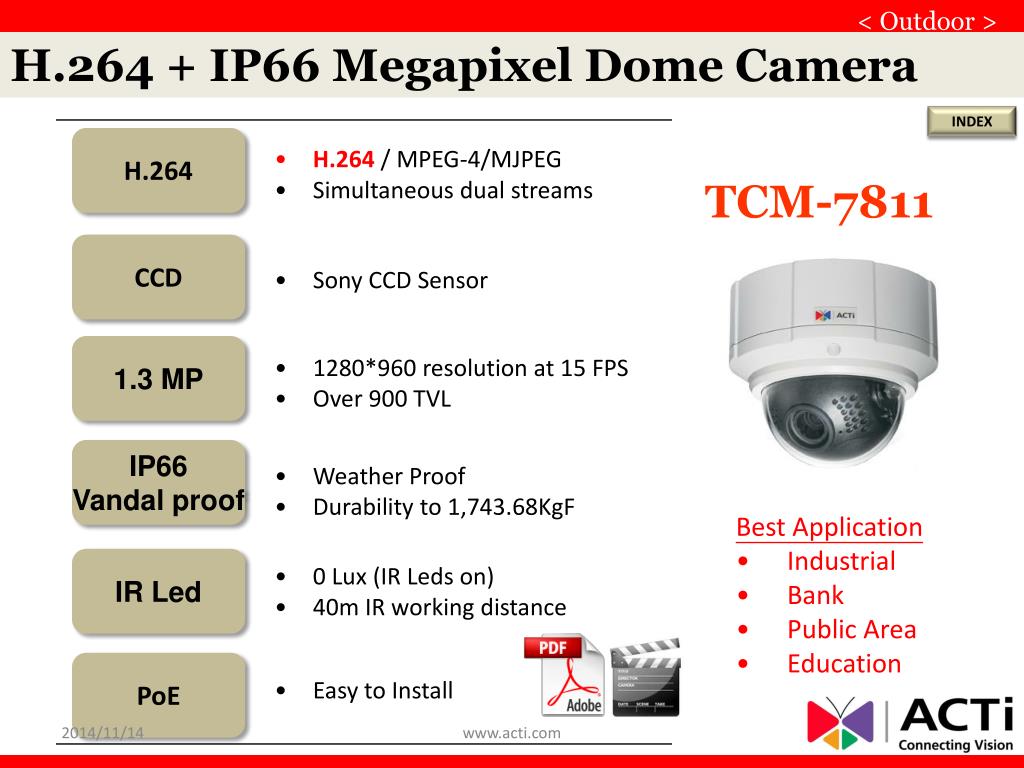

  38. < Outdoor > H.264 + IP66 Megapixel Dome Camera INDEX H.264 TCM-7811 CCD 1.3 MP IP66 Vandal proof • Best Application • Industrial • Bank • Public Area • Education IR Led PoE www.acti.com

  39. Ejemplo de Imagen TCM-7811

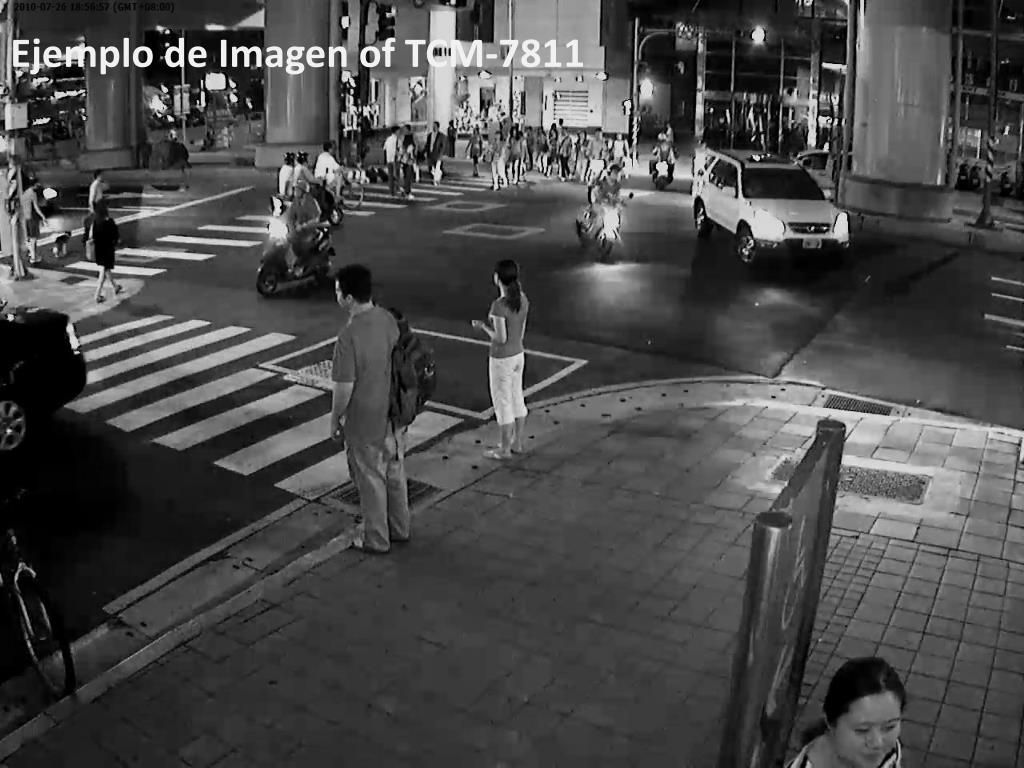

  40. Ejemplo de Imagen of TCM-7811

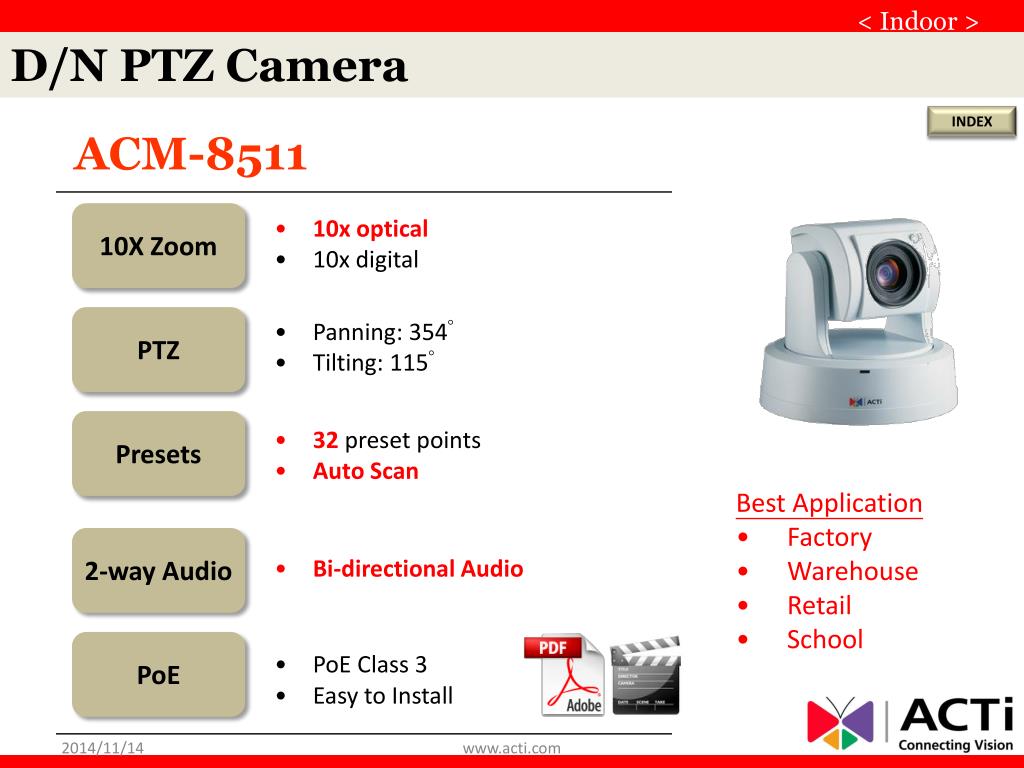

  41. < Indoor > D/N PTZ Camera INDEX ACM-8511 10X Zoom PTZ Presets • Best Application • Factory • Warehouse • Retail • School 2-way Audio PoE www.acti.com

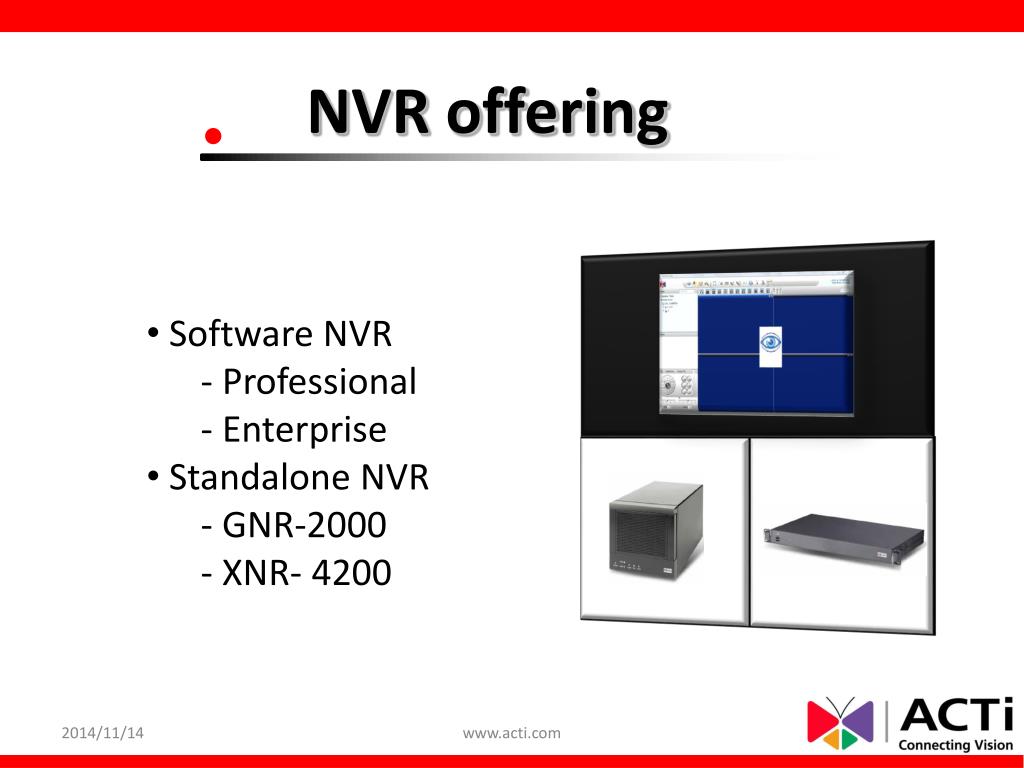

  42. NVR offering • Software NVR • - Professional • - Enterprise • Standalone NVR • - GNR-2000 • - XNR- 4200 www.acti.com

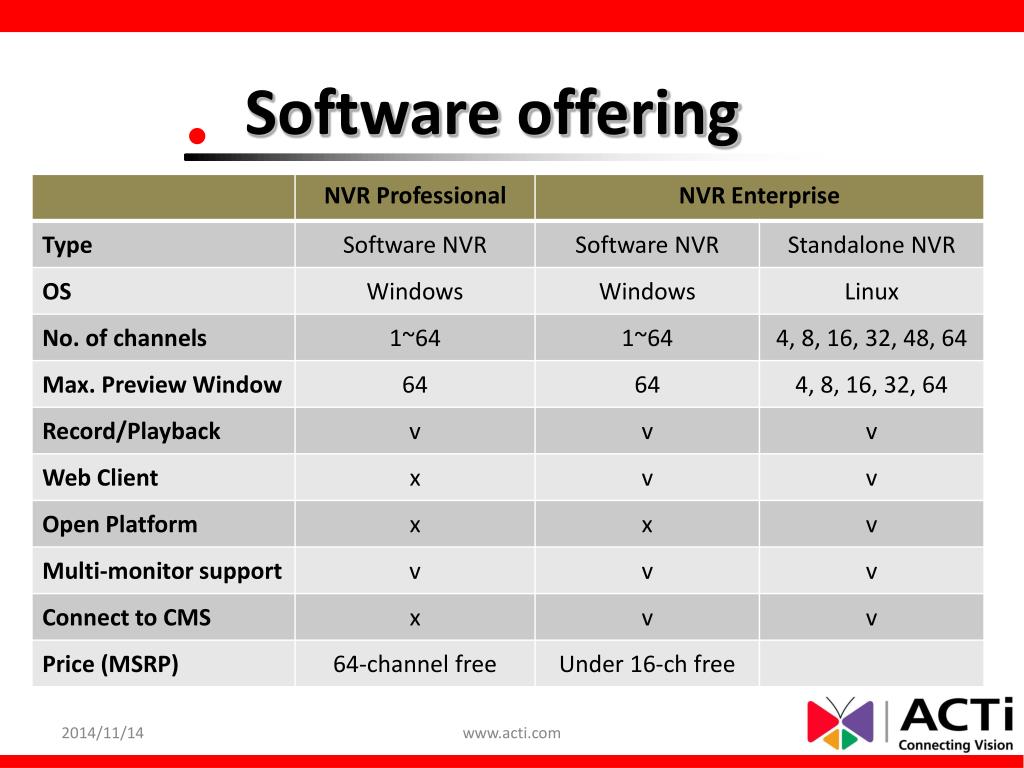

  43. Software offering www.acti.com

  44. Standalone NVR www.acti.com

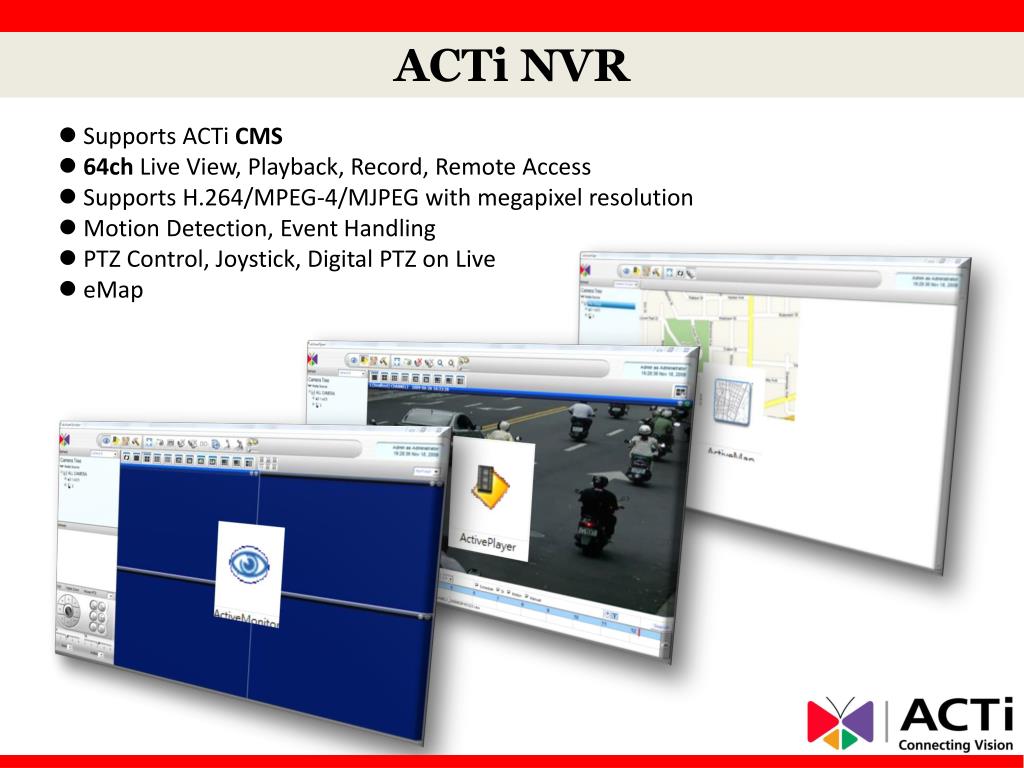

  45. ACTi NVR • Supports ACTi CMS • 64ch Live View, Playback, Record, Remote Access • Supports H.264/MPEG-4/MJPEG with megapixel resolution • Motion Detection, Event Handling • PTZ Control, Joystick, Digital PTZ on Live • eMap

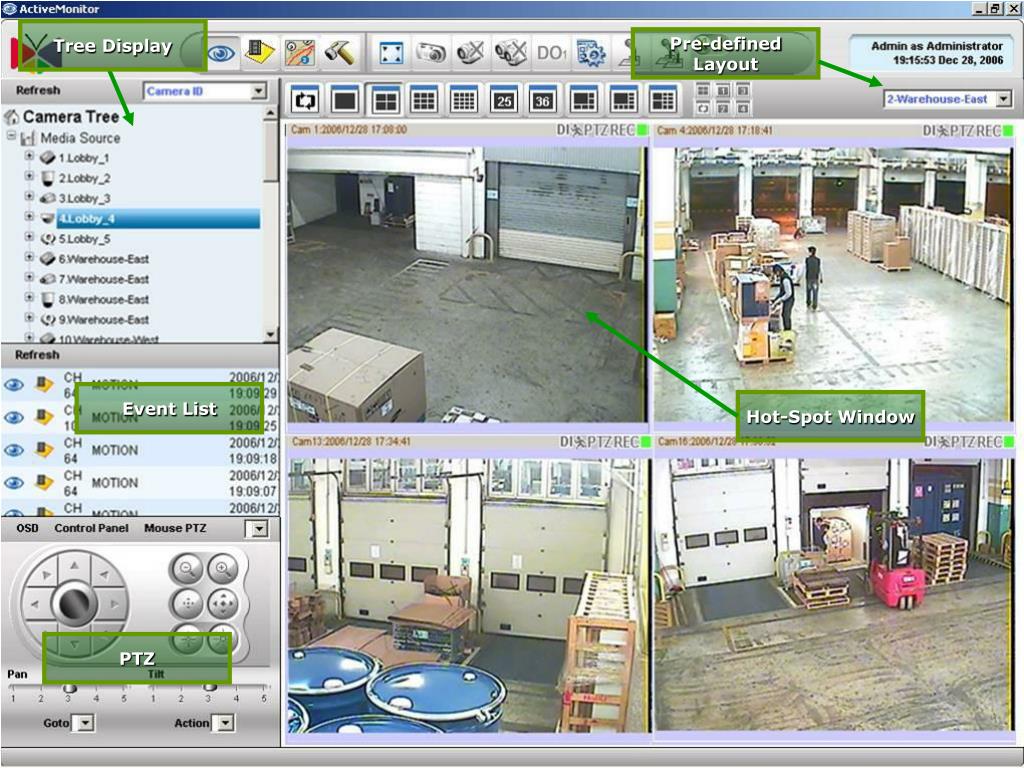

  46. Tree Display Pre-defined Layout Event List Hot-Spot Window PTZ 48

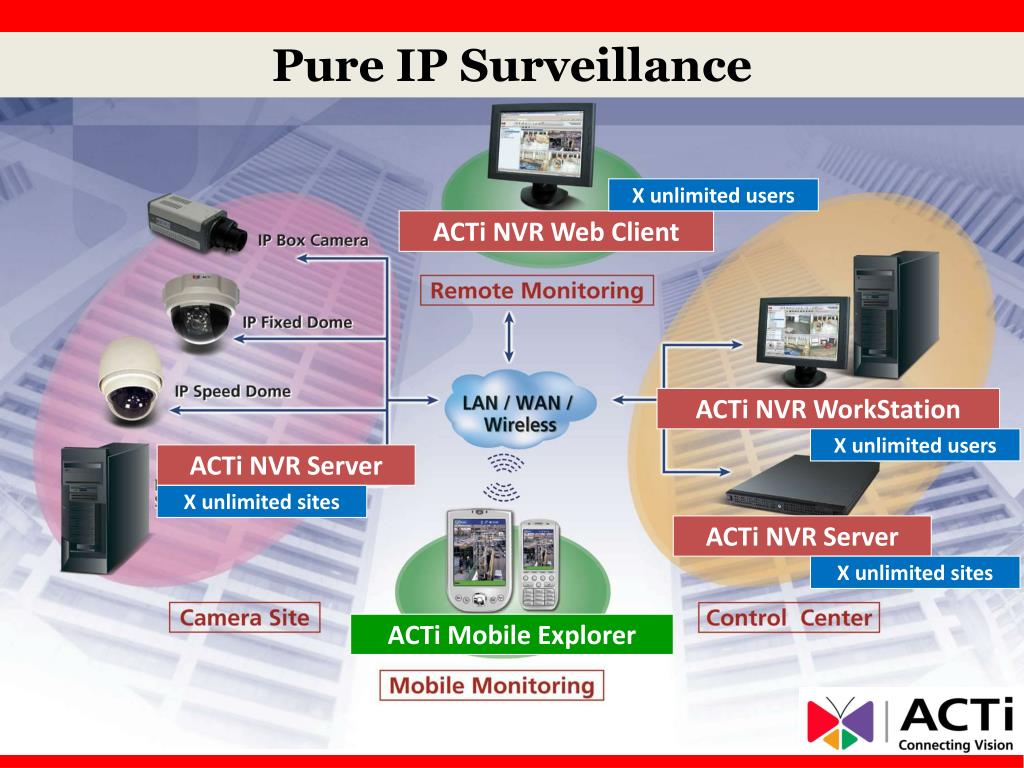

  47. X unlimited users ACTi NVR Web Client ACTi NVR WorkStation X unlimited users ACTi NVR Server X unlimited sites ACTi NVR Server X unlimited sites ACTi Mobile Explorer Pure IP Surveillance

  48. Competitive Advantages ● full compliance▲ limited ◎OEM from others
