  1. TD "Préchauffage" Découvrir le processus par des animations. b/ Vidange 1ère partie Vidange 2ème partie Vidange + commentaires

  2. Voir la vidange

  3. Cuve tampon Phase de vidange Description du processus On lance la vidange en appuyant sur le deuxième bp. Attention : on ne peut pas lancer de vidange si l'on n'a pas "niveau = cuve pleine et liquide à bonne température" 1er temps : on envoie le "haut de cuve" en fabrication (= partie comprise entre cuve pleine et niveau intermédiaire). Pendant ce temps, si la température redescend au dessous de la consigne, la vidange est arrêtée, le chauffage reprend ; la vidange redémarre, seule, dès que la température correcte est à nouveau atteinte. Le voyant de vidange clignote … Rappel : le brassage ne s'arrête que lorsque le niveau de liquide repasse au dessous du niveau intermédiaire. 2ème temps : le fond de cuve est recyclé par la pompe qui le renvoie dans la cuve tampon. Le voyant de vidange, pendant la phase de recyclage, est en feu fixe. Vidange

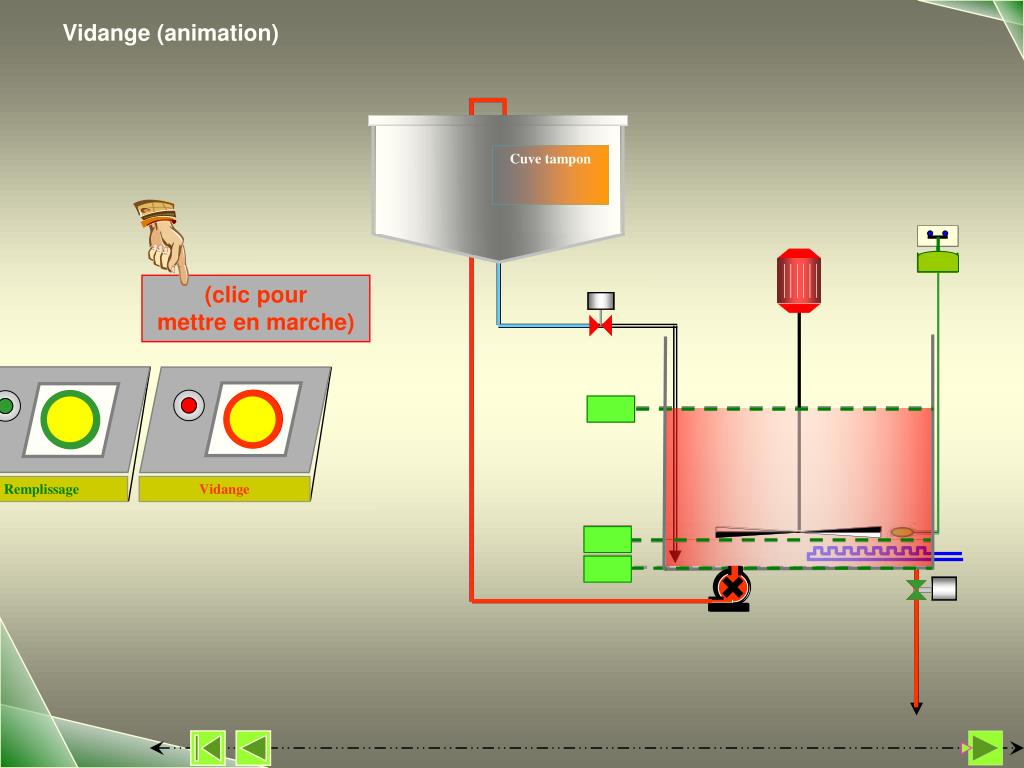

  4. Cuve tampon Vidange (animation) (clic pour mettre en marche) Remplissage Vidange

  5. Vidange : animations commentées

  6. Cuve tampon La partie haute de la cuve va en fabrication L'électrovanne est ouverte La partie basse de la cuve est recyclée dans la cuve tampon. La pompe est sous tension. Animation partielle 1 Dans un premier temps, se concentrer sur l'action "vidange" (électrovanne + pompe + capteurs de niveaux)

  7. Cuve tampon Animation partielle 2 Seule la partie haute de la cuve, celle qui va en fabrication, est brassée. Se concentrer sur l'action "brassage" Entre la fin de la préparation (remplissage + chauffage) et la commande de vidange, le liquide est brassé en permanence.

  8. Cuve tampon Animation partielle 3 Le voyant de remplissage est en feu fixe : c'est le signe que le liquide est prêt à être envoyé en fabrication. Pendant l'envoi en fabrication de la partie haute de la cuve le voyant de vidange clignote. (clic pour mettre en marche) Remplissage Vidange Se concentrer sur les voyants Pendant le recyclage, le voyant de vidange passe en feu fixe

  9. Cuve tampon Animation partielle 4 Pendant la vidange vers la fabrication, le liquide se refroidit. La vidange s'arrête, le temps de redonner au liquide la bonne température. Au cours de la vidange, le liquide peut se refroidir ; le thermostat détecte cette baisse de température. La vidange est interrompue momentanément. Dès que le liquide retrouve la bonne température, la vidange reprend Vidange Fin de la vidange avec recyclage du fond de cuve par la pompe = RAS La résistance chauffante va se remettre sous tension ; le voyant continue de clignoter Fin de "Vidange"
