Presentation Transcript

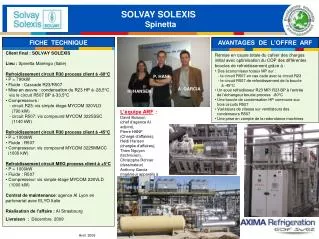

slide1

FICHE TECHNIQUE

  • Client final : SOLVAY SOLEXIS
  • Lieu : Spinetta Marengo (Italie)
  • Refroidissement circuit R30 process client à -80°C
  • P = 790kW
  • Fluide : Cascade R23/R507
  • Mise en œuvre : condensation du R23 HP à -28,5°C
  • via le circuit R507 BP à-33,5°C
  • Compresseurs :
  • - circuit R23: vis simple étage MYCOM 320VLD
  • (790 kW)
  • - circuit R507: vis compound MYCOM 3225SSC
  • (1140 kW)
  • Refroidissement circuit R30 process client à -45°C
  • P = 1000kW
  • Fluide : R507
  • Compresseur: vis compound MYCOM 3225MMCC
  • (1000 kW)
  • Refroidissement circuit MEG process client à +5°C
  • P = 1000kW
  • Fluide : R507
  • Compresseur: vis simple étage MYCOM 220VLD
  • (1000 kW)
  • Contrat de maintenance: agence AI Lyon en
  • partenariat avec ELYO Italie
  • Réalisation de l’affaire: AI Strasbourg
  • Livraison : Décembre 2009

AVANTAGES DE L’OFFRE ARF

  • Remise en cause totale du cahier des charges initial avec optimisation du COP des différentes boucles de refroidissement grâce à :
  • Des économiseur totaux MP sur :
  • - le circuit R507 en cas cade avec le circuit R23
  • - le circuit R507 de refroidissement de la boucle
  • à -45°C
  • Un sous refroidisseur R23 MP/ R23 BP à l’entrée
  • de l’échangeur boucle process -80°C
  • Une boucle de condensation HP commune aux
  • trois circuits R507
  • Variateurs de vitesse sur ventilateurs des
  • condenseurs R507
  • Une prise en compte de la redondance machines

SOLVAY SOLEXIS

Spinetta

P. HANF

A. GARCIA

H. HANSEN

L’équipe ARF :

David Buisson

(chef d’agence AI adjoint),

Pierre HANF

(Chargé d’affaires),

Heidi Hansen

(chargée d’affaires),

Thien Nguyen

(technicien),

Christophe Rohner

(dessinateur)

Anthony Garcia

(Ingénieur appareils à pression)

Avril 2009
