  1. DAC Digitalno-analogni pretvarači Emil Škudar Marko Špelić

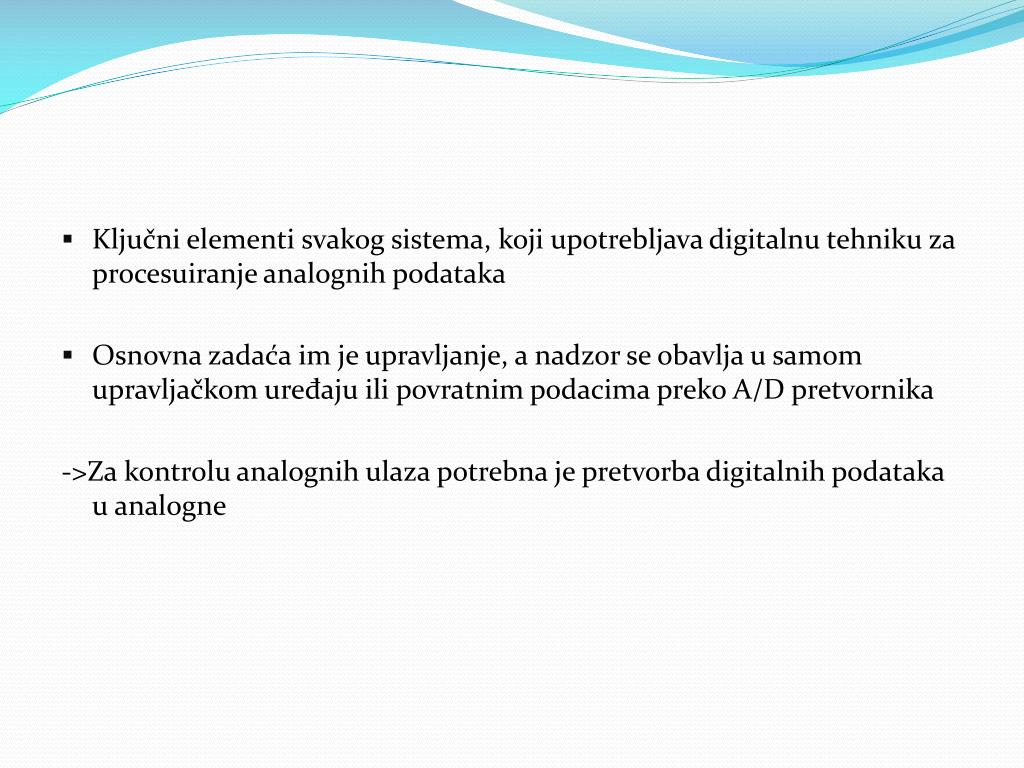

  2. Ključni elementi svakog sistema, koji upotrebljava digitalnu tehniku za procesuiranje analognih podataka • Osnovna zadaća im je upravljanje, a nadzor se obavlja u samom upravljačkom uređaju ili povratnim podacima preko A/D pretvornika ->Za kontrolu analognih ulaza potrebna je pretvorba digitalnih podataka u analogne

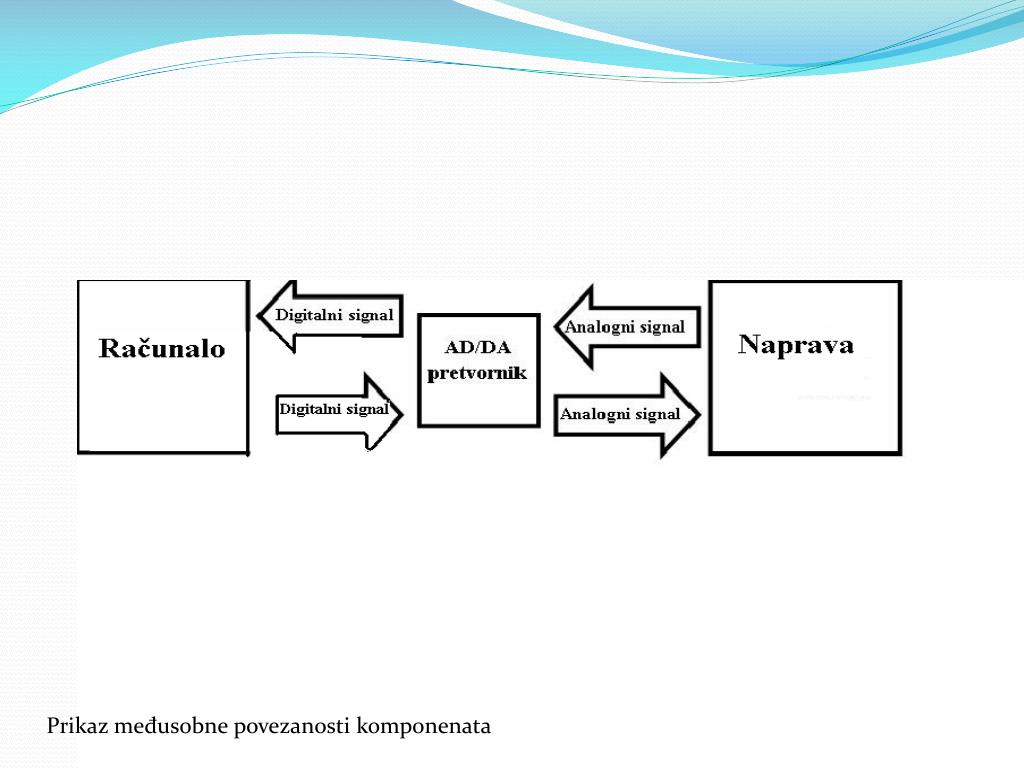

  3. Prikaz međusobne povezanosti komponenata

  4. Digitalno-analogni pretvarači rade na temelju integracije odgovarajućih otpornika koje vode kao funkciju binarnih kombinacija digitalnih podataka ->pretvaraju digitalnu vrijednost u ekvivalentnuanalognuveličinu (naponilistruju) • Digitalna vrijednost u intervalu [0, 2^N-1] se pretvara u analogni signal u intervalu [0,Vref] odnosno [0,Iref]

  5. Digitalni diskretni signal Analogni signal

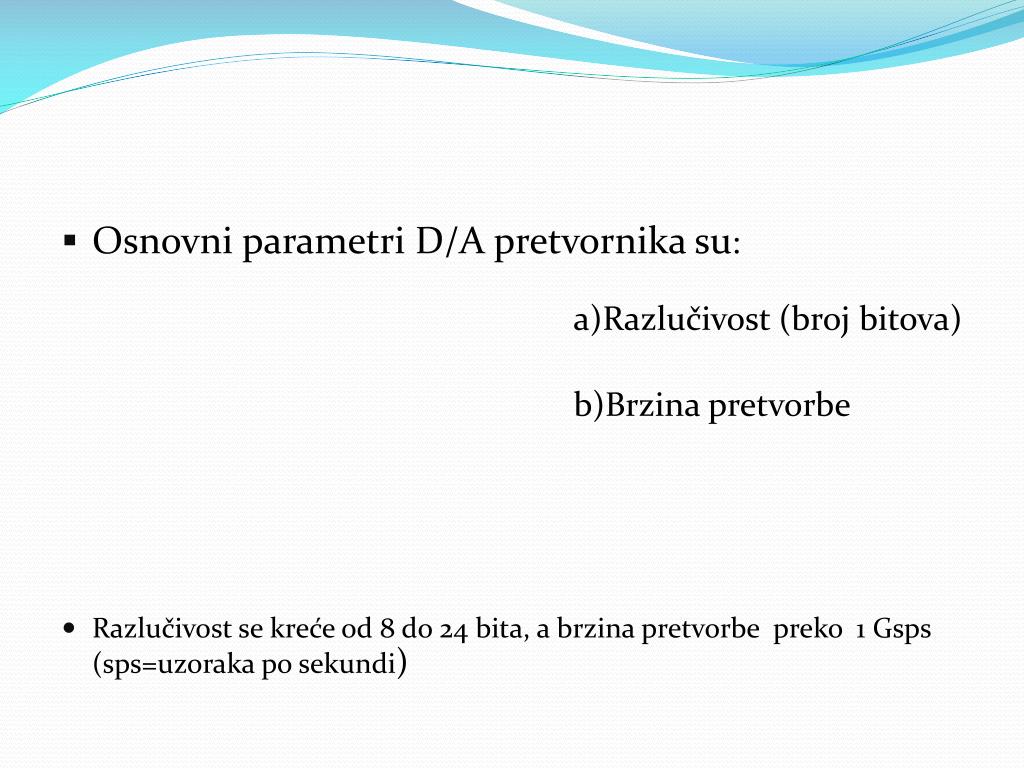

  6. Osnovni parametri D/A pretvornika su: a)Razlučivost (broj bitova) b)Brzina pretvorbe • Razlučivost se kreće od 8 do 24 bita, a brzina pretvorbe preko 1 Gsps (sps=uzoraka po sekundi)

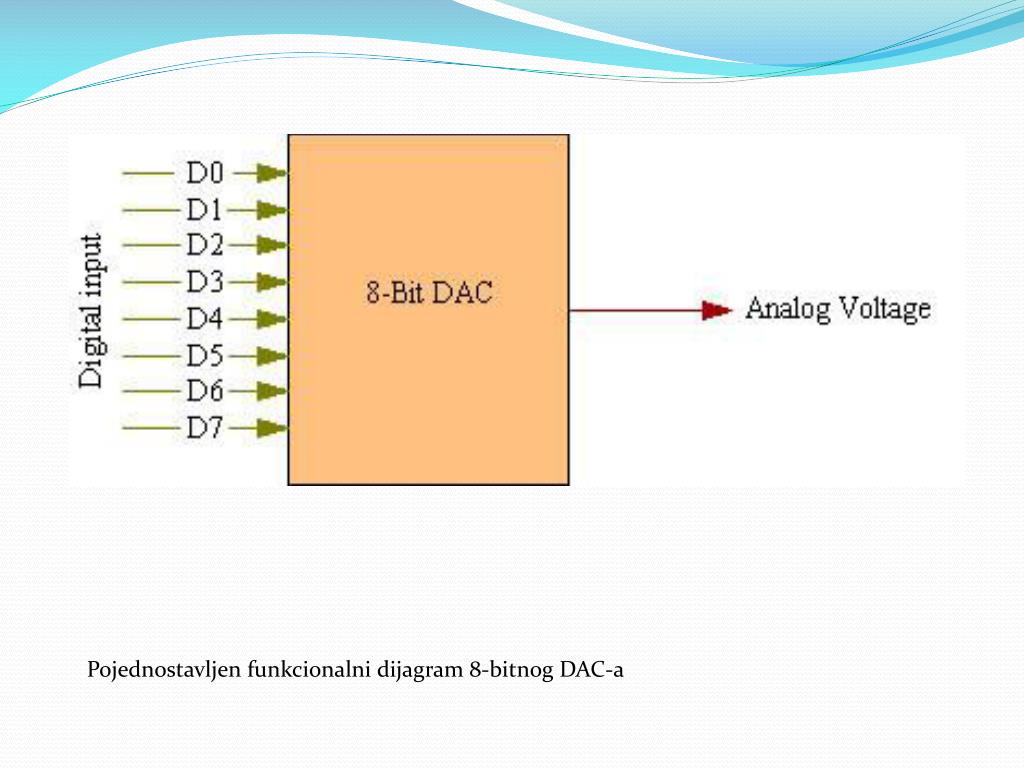

  7. Pojednostavljen funkcionalni dijagram 8-bitnog DAC-a

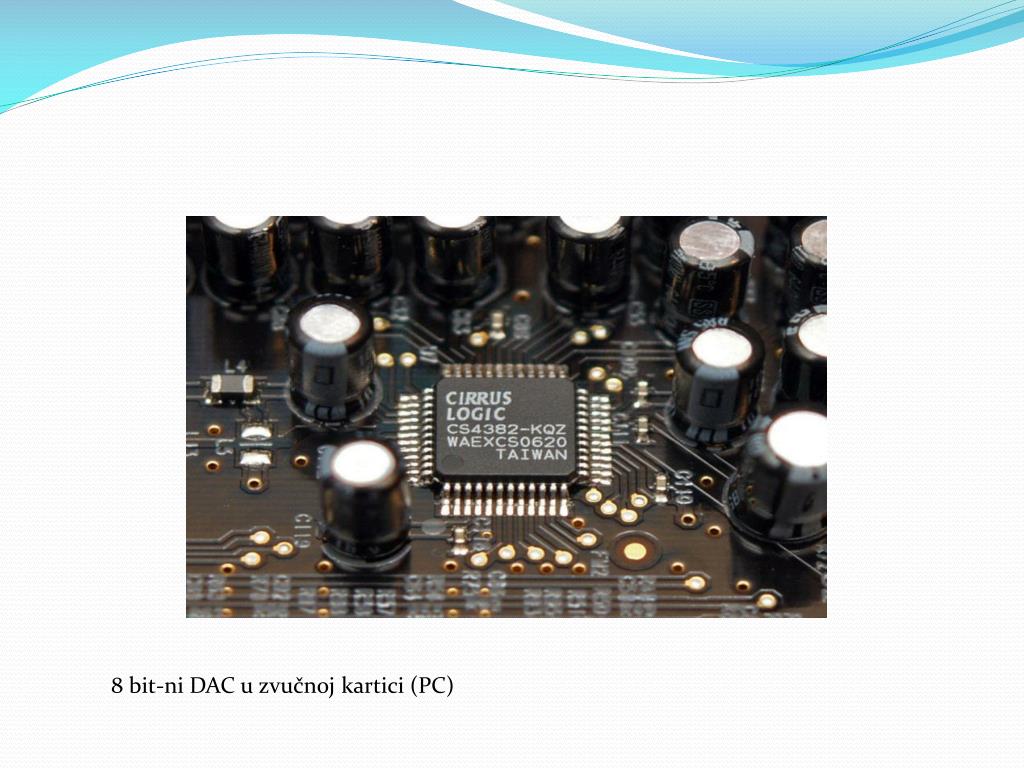

  8. 8 bit-ni DAC u zvučnoj kartici (PC)

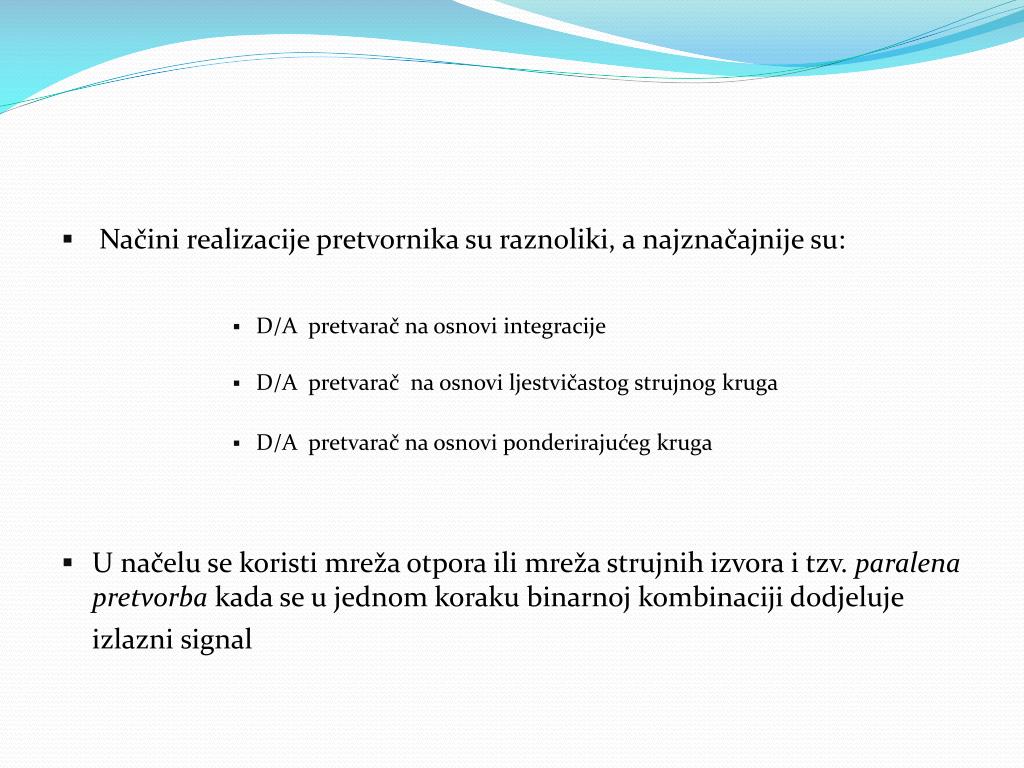

  9. Načini realizacije pretvornika su raznoliki, a najznačajnije su: • D/A pretvarač na osnovi integracije • D/A pretvarač na osnovi ljestvičastog strujnog kruga • D/A pretvarač na osnovi ponderirajućeg kruga • U načelu se koristi mreža otpora ili mreža strujnih izvora i tzv. paralena pretvorba kada se u jednom koraku binarnoj kombinaciji dodjeluje izlazni signal

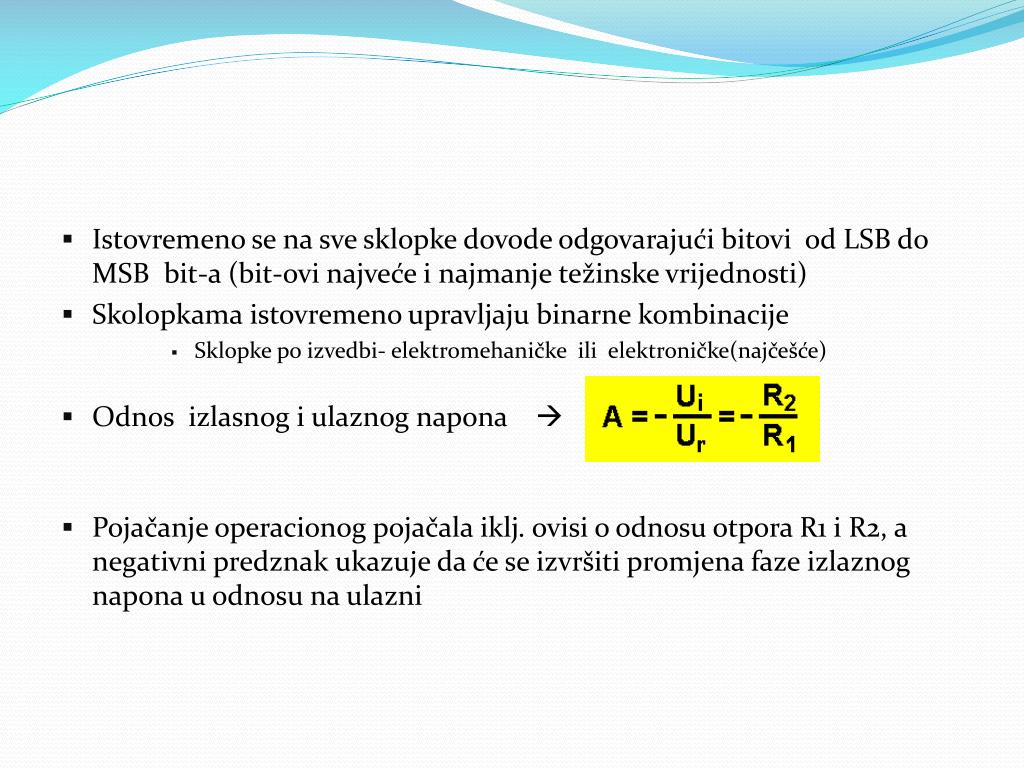

  10. Istovremeno se na sve sklopke dovode odgovarajući bitovi od LSB do MSB bit-a (bit-ovi najveće i najmanje težinske vrijednosti) • Skolopkama istovremeno upravljaju binarne kombinacije • Sklopke po izvedbi- elektromehaničke ili elektroničke(najčešće) • Odnos izlasnog i ulaznog napona  • Pojačanje operacionog pojačala iklj. ovisi o odnosu otpora R1 i R2, a negativni predznak ukazuje da će se izvršiti promjena faze izlaznog napona u odnosu na ulazni

  11. Veličina referentnog napona Ur mora biti takva da izlazni napon Ui ne prekorači radni napon operacionog pojačala Odnos promjene otpora sklopa i pojačanja sklopa

  12. Težinski otpori u D/A pretvorniku

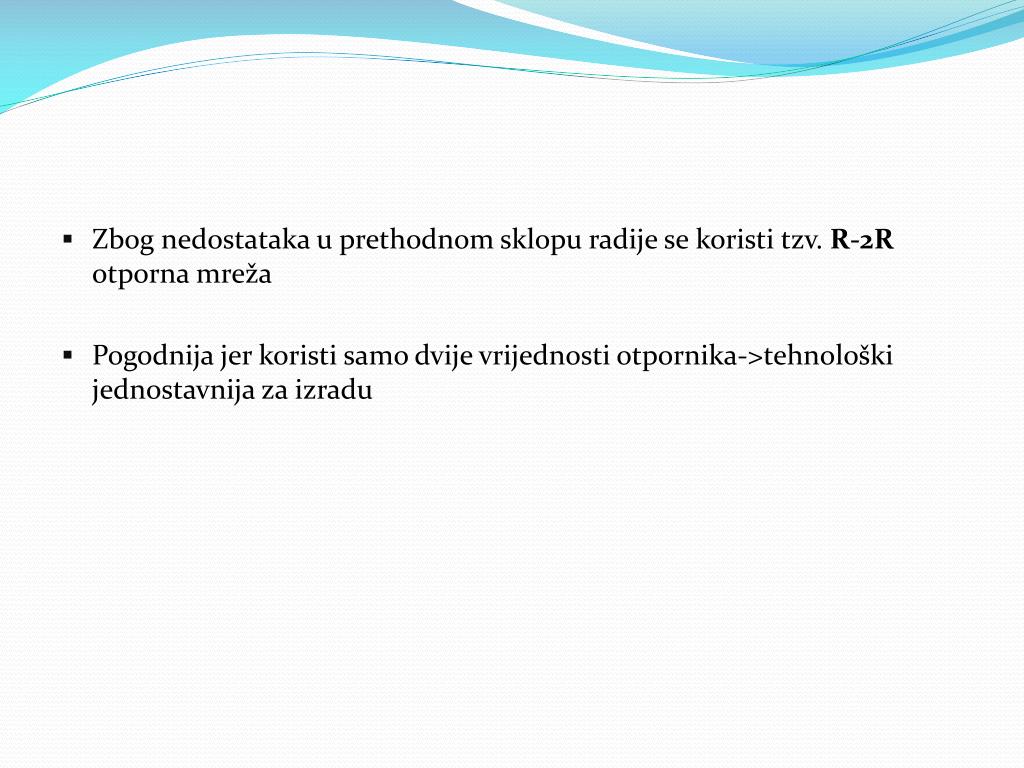

  13. Zbog nedostataka u prethodnom sklopu radije se koristi tzv. R-2R otporna mreža • Pogodnija jer koristi samo dvije vrijednosti otpornika->tehnološki jednostavnija za izradu

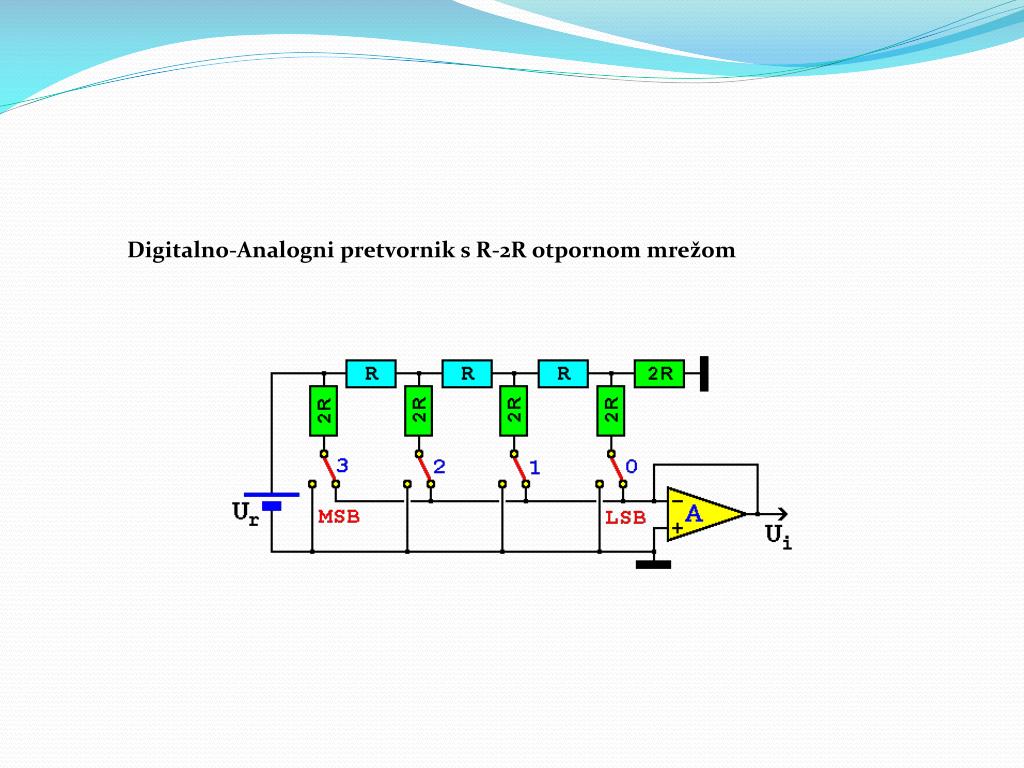

  14. Digitalno-Analognipretvornik s R-2R otpornom mrežom

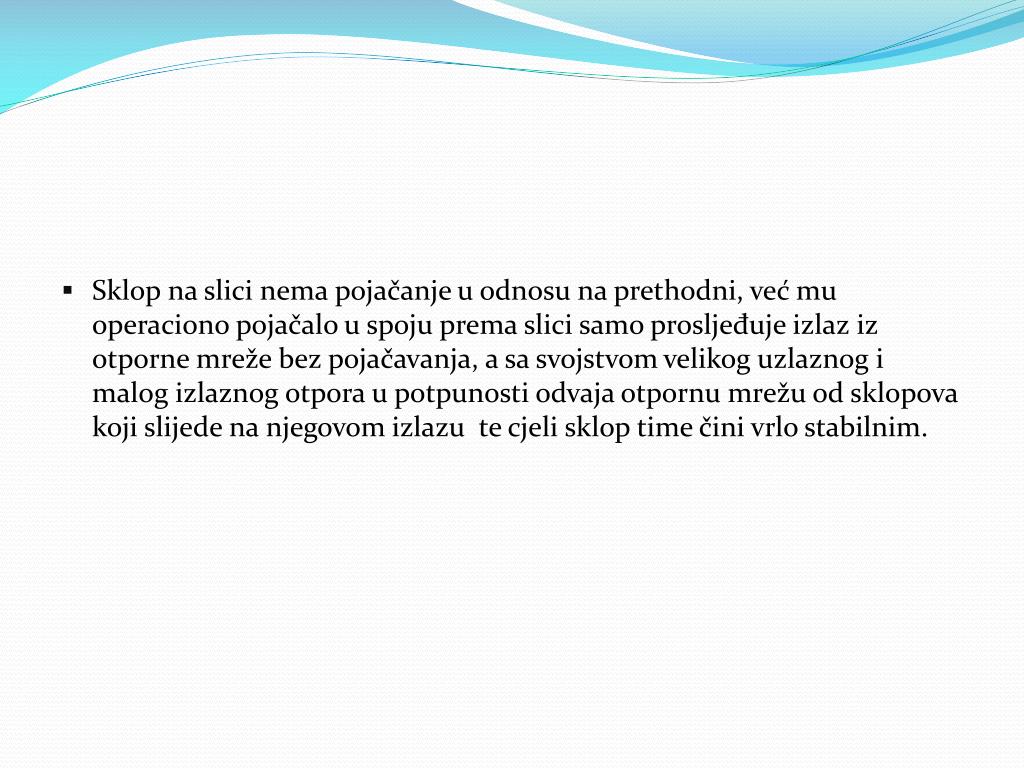

  15. Sklop na slici nema pojačanje u odnosu na prethodni, već mu operaciono pojačalo u spoju prema slicisamo prosljeđujeizlaz izotporne mrežebez pojačavanja, a sa svojstvom velikoguzlaznog i malogizlaznog otpora u potpunosti odvajaotpornu mrežuod sklopovakoji slijede na njegovom izlazute cjeli sklop time čini vrlo stabilnim.

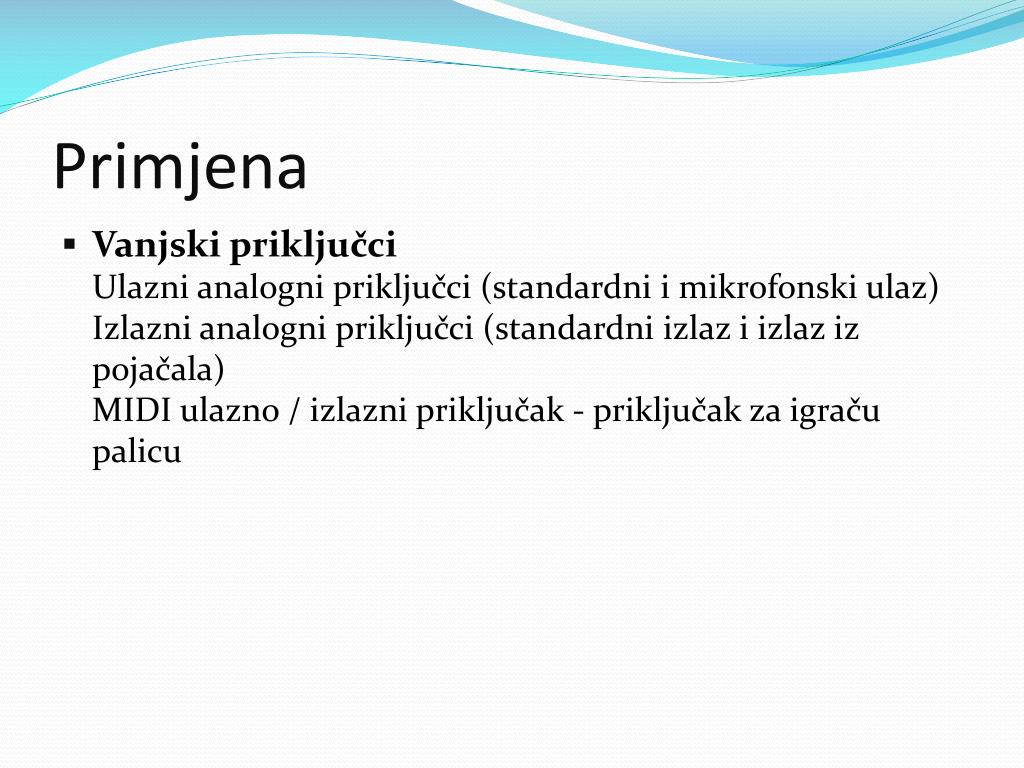

  16. Primjena • Vanjski priključciUlazni analogni priključci (standardni i mikrofonski ulaz)Izlazni analogni priključci (standardni izlaz i izlaz iz pojačala)MIDI ulazno / izlazni priključak - priključak za igraču palicu

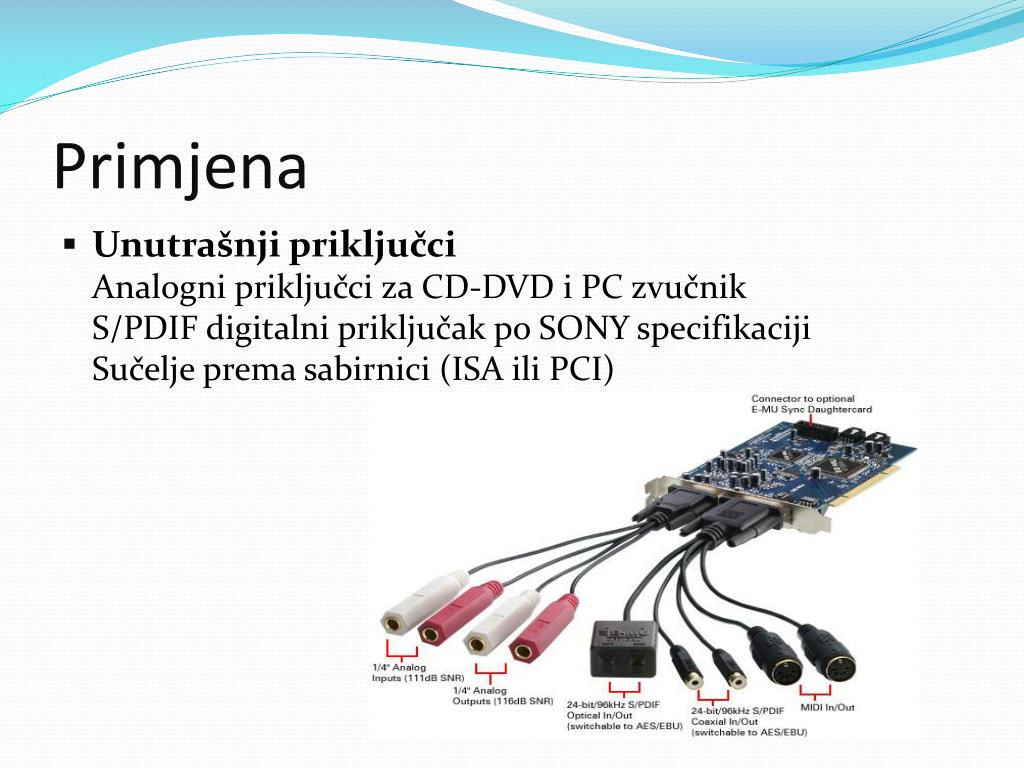

  17. Primjena • Unutrašnji priključciAnalogni priključci za CD-DVD i PC zvučnikS/PDIF digitalni priključak po SONY specifikacijiSučelje prema sabirnici (ISA ili PCI)

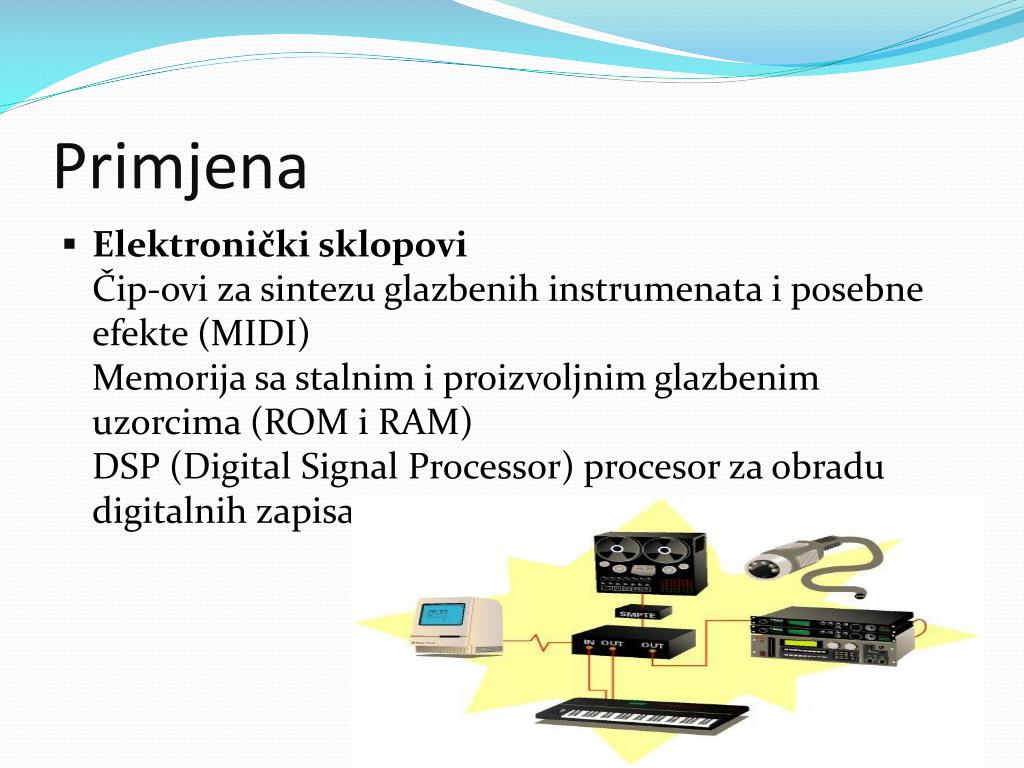

  18. Primjena • Elektronički sklopoviČip-ovi za sintezu glazbenih instrumenata i posebne efekte (MIDI)Memorija sa stalnim i proizvoljnim glazbenim uzorcima (ROM i RAM)DSP (Digital Signal Processor) procesor za obradu digitalnih zapisa

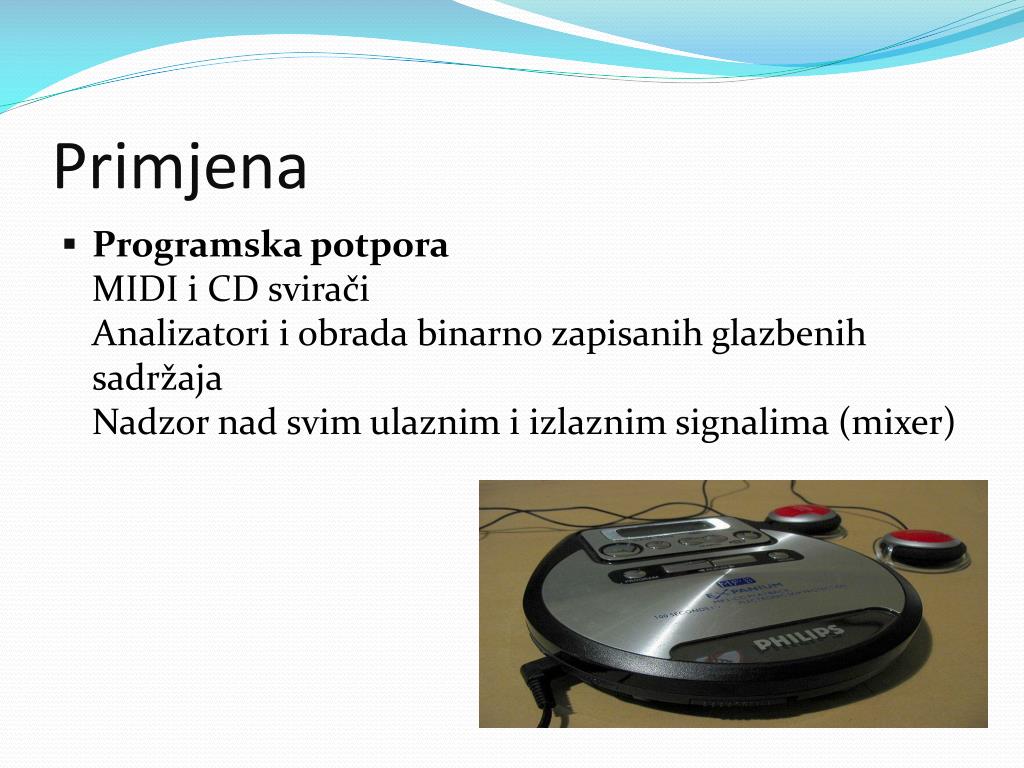

  19. Primjena • Programska potporaMIDI i CD sviračiAnalizatori i obrada binarno zapisanih glazbenih sadržajaNadzor nad svim ulaznim i izlaznim signalima (mixer)

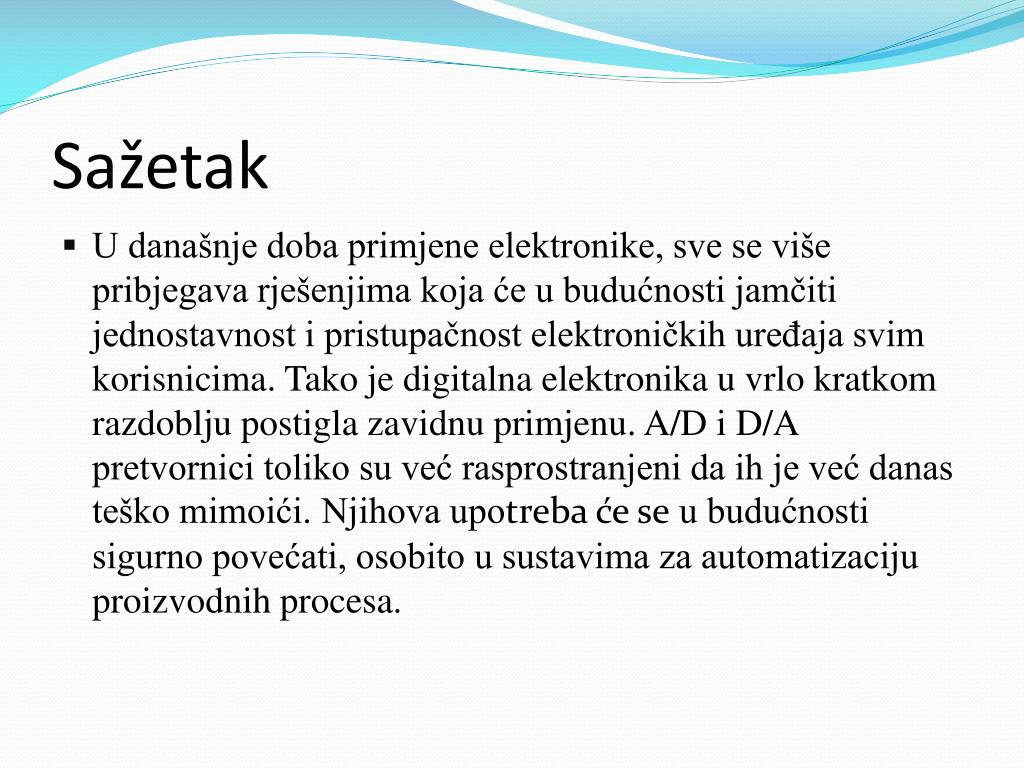

  20. Sažetak • U današnje doba primjene elektronike, sve se više pribjegava rješenjima koja će u budućnosti jamčiti jednostavnost i pristupačnost elektroničkih uređaja svim korisnicima. Tako je digitalna elektronika u vrlo kratkom razdoblju postigla zavidnu primjenu. A/D i D/A pretvornici toliko su već rasprostranjeni da ih je već danas teško mimoići. Njihova upotreba će se u budućnosti sigurno povećati, osobito u sustavima za automatizaciju proizvodnih procesa.

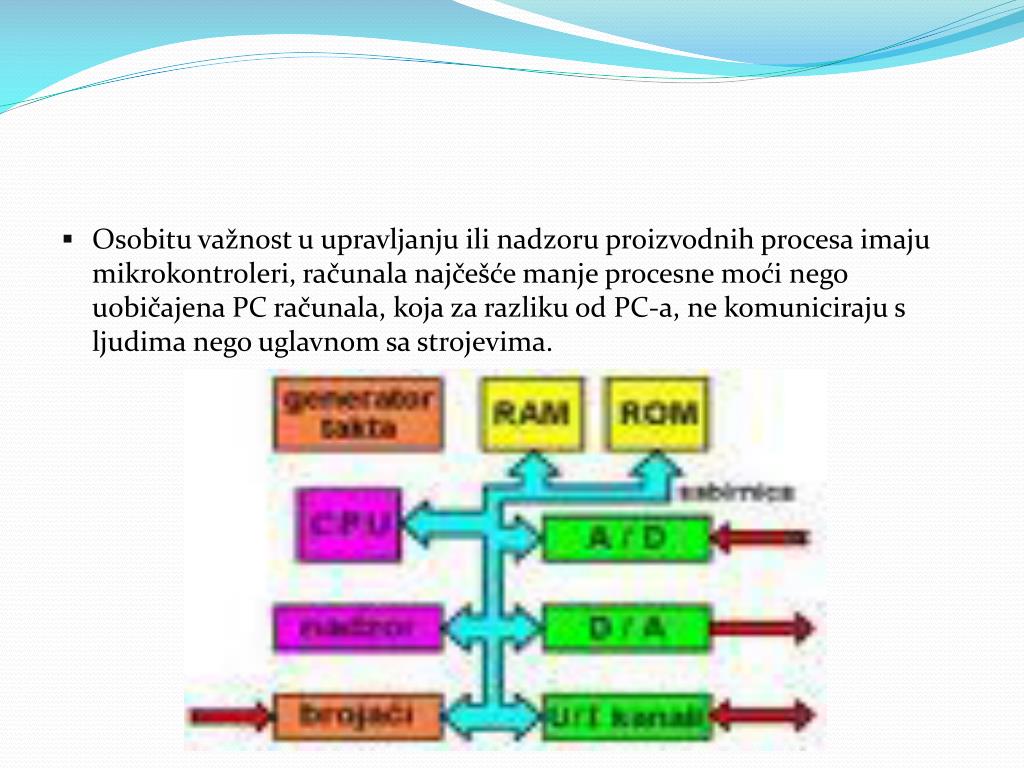

  21. Osobitu važnost u upravljanju ili nadzoru proizvodnih procesa imaju mikrokontroleri, računala najčešće manje procesne moći nego uobičajena PC računala, koja za razliku od PC-a, ne komuniciraju s ljudima nego uglavnom sa strojevima.
