  1. MegaGen Implant System

  2. 사양(Specification) 표면처리 – RBM(Resorbable Blast Media) Female screw Interface Dia. Platform Dia. Upper Dia. 특징(Feature) - EZ Plus External과동일한 외관 디자인이다. - 내부의 연결 구조를 Trip구조로 120도 분할 되어있어 식립시 강한 토오크 전달이 가능하다. - 앰플에서 Trip의 방향을 가이드하기 위하여 Fixture 외부에 Trip과 동일한 위치에 Dimple을 형성 Body length Thread Dia. Ø3.3 Ø4.5 Ø5.0 Ø4.0 Implant Development Dept.

  3. D1 : Hard Bone / D2,D3 : Normal Bone / D4 : Soft Bone ⑥ ② ③ ④ ⑦ ① ⑤ • Lance Drill • 2.0 Twist Drill • 2.8-3.3 Pilot Drill • 2.8 Straight Drill • 3.3 Countersink Drill • 3.3 Tap Drill 3번 Pilot Drill이 직경 2.8과 3.3으로 Step으로 되어 있다. 3번 Pilot Drilling시 직경 3.3 구간이 Drilling이 되지 않게 주의한다. Length11.5mm까지는 Stopper Drill을 이용하면 Drilling이 편하다. Soft Bone : 1 – 2 – 3 – 7 Normal Bone : 1 – 2 – 3 – 4 – 5 – 7 Hard Bone : 1 – 2 – 3 – 4 – 5 – 6 - 7 Implant Development Dept.

  4. D1 : Hard Bone / D2,D3 : Normal Bone / D4 : Soft Bone ③ ④ ⑥ ⑦ ⑧ ① ② ⑤ • Lance Drill • 2.0 Twist Drill • 2.8-3.3 Pilot Drill • 2.8 Straight Drill • 3.3 Straight Drill • 4.0 Countersink Drill • 4.0 Tap Drill 3번 Pilot Drill이 직경 2.8과 3.3으로 Step으로 되어 있다. Normal, HardBone Drilling 시 3번 Pilot Drill후 5번 3,3 Drill 작업을 하여도 된다. Soft Bone Drilling 시 3번 Pilot Drill은 직경2.8부위까지만 Drilling한다. Length11.5mm까지는 Stopper Drill을 이용하면 Drilling이 편하다. Soft Bone : 1 – 2 – 3 – 4 – 8 Normal Bone : 1 – 2 – 3 – 4 – 5 – 6 - 8 Hard Bone : 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 Implant Development Dept.

  5. D1 : Hard Bone / D2,D3 : Normal Bone / D4 : Soft Bone ④ ① ③ ⑥ ⑨ ② ⑦ ⑤ ⑧ • Lance Drill • 2.0 Twist Drill • 2.8-3.3 Pilot Drill • 2.8 Straight Drill • 3.3 Straight Drill • 3.8-4.3 Pilot Drill • 3.8 Straight Drill • 4.5 Tap Drill 6번 Pilot Drill이 직경 3.8과 4.3으로 Step으로 되어 있다. Normal, HardBone Drilling 시 6번 Pilot Drill Drilling시 4.3구간이 Drilling 되지 않게 주의하여야 한다. 3번 Pilot Drilling 후 5번 3.3 Drilling을 하여도 된다. Length11.5mm까지는 Stopper Drill을 이용하면 Drilling이 편하다. Soft Bone : 1 – 2 – 3 – 4 – 5 - 9 Normal Bone : 1 – 2 – 3 – 4 – 5 – 6 – 7 - 9 Hard Bone : 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 - 9 Implant Development Dept.

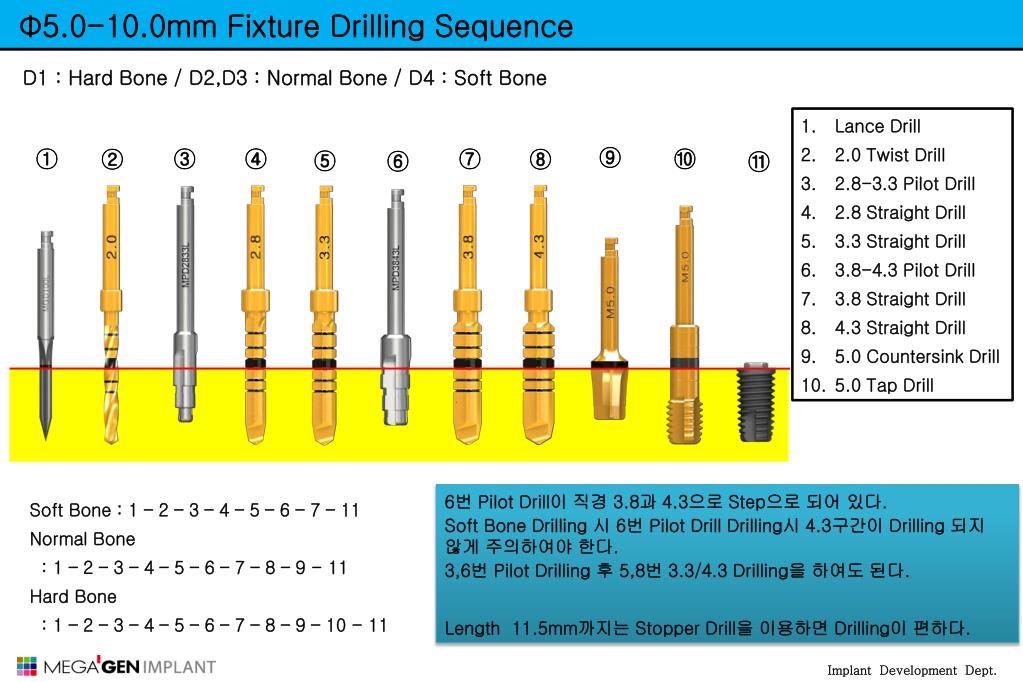

  6. D1 : Hard Bone / D2,D3 : Normal Bone / D4 : Soft Bone • Lance Drill • 2.0 Twist Drill • 2.8-3.3 Pilot Drill • 2.8 Straight Drill • 3.3 Straight Drill • 3.8-4.3 Pilot Drill • 3.8 Straight Drill • 4.3 Straight Drill • 5.0 Countersink Drill • 5.0 Tap Drill ⑨ ① ③ ④ ⑦ ⑩ ② ⑧ ⑤ ⑥ ⑪ 6번 Pilot Drill이 직경 3.8과 4.3으로 Step으로 되어 있다. SoftBone Drilling 시 6번 Pilot Drill Drilling시 4.3구간이 Drilling 되지 않게 주의하여야 한다. 3,6번 Pilot Drilling 후 5,8번 3.3/4.3 Drilling을 하여도 된다. Length11.5mm까지는 Stopper Drill을 이용하면 Drilling이 편하다. Soft Bone : 1 – 2 – 3 – 4 – 5 – 6 – 7 – 11 Normal Bone : 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9 - 11 Hard Bone : 1 – 2 – 3 – 4 – 5 – 6 – 7 – 8 – 9 – 10 - 11 Implant Development Dept.

  7. 용도(Purpose) Multi Post - Fixture 식립 시 모터의 회전력을 Fixture에 전달해 주는 역할 - 최종보철 제작에 있어 지대주의 역할 Post Height Profile Dia. 특징(Feature) - Fixture Mount와 EZ Post의 두가지 기능을 갖추고 있다. Cuff 사양(Specification) Implant Development Dept.

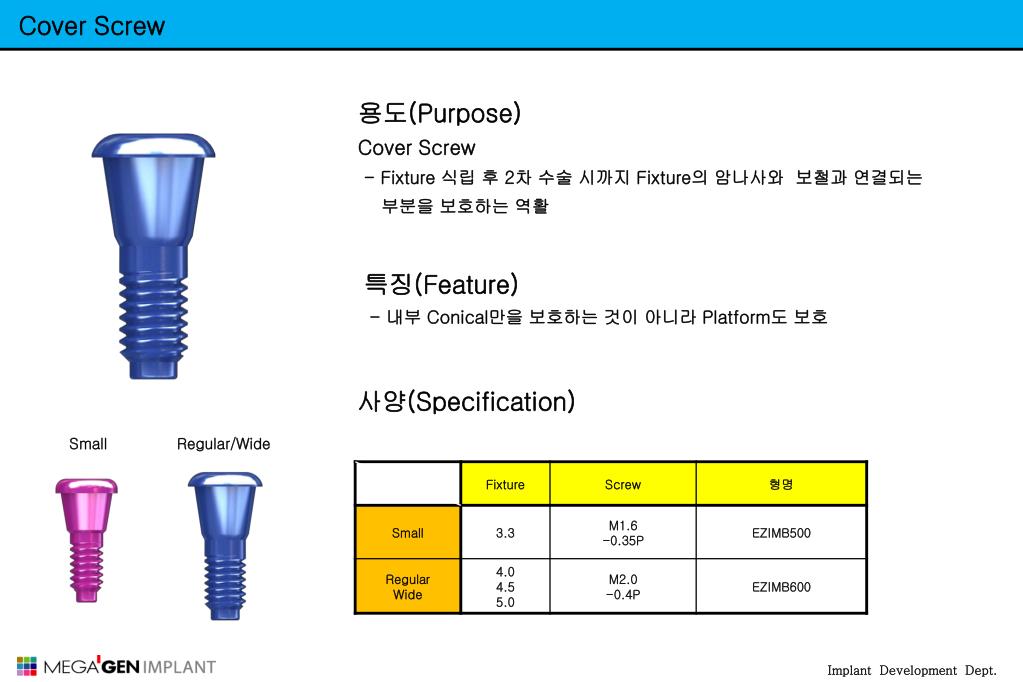

  8. 용도(Purpose) Cover Screw - Fixture 식립 후 2차 수술 시까지 Fixture의 암나사와 보철과 연결되는 부분을 보호하는 역활 특징(Feature) - 내부 Conical만을 보호하는것이 아니라 Platform도 보호 사양(Specification) Small Regular/Wide Implant Development Dept.

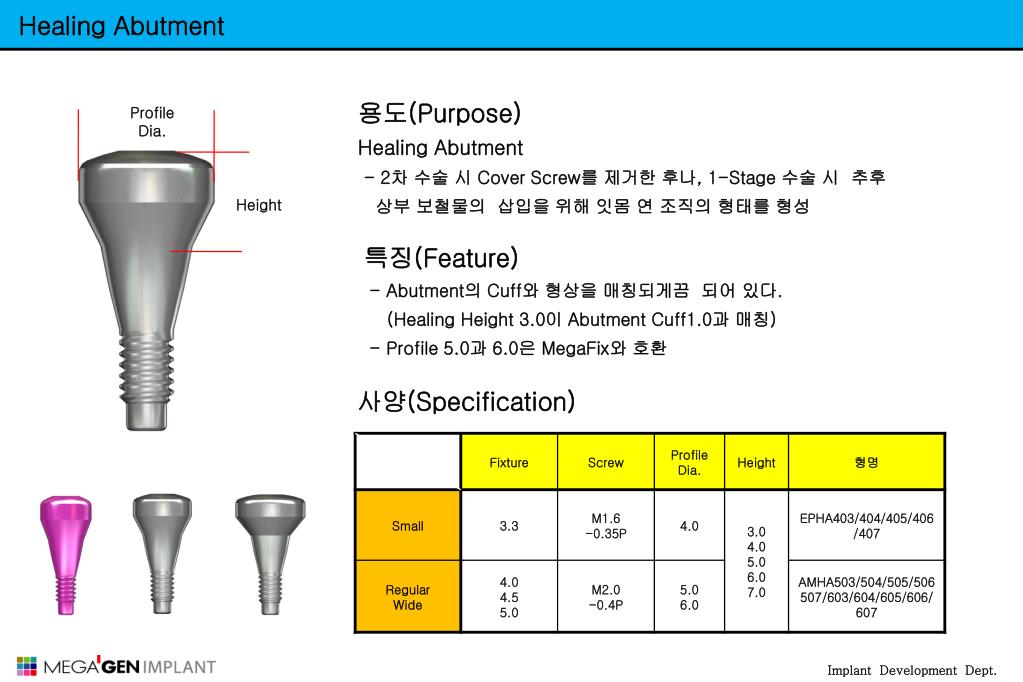

  9. 용도(Purpose) Healing Abutment - 2차 수술 시 Cover Screw를 제거한 후나, 1-Stage 수술 시 추후 상부 보철물의 삽입을 위해 잇몸 연 조직의 형태를 형성 Profile Dia. Height 특징(Feature) - Abutment의 Cuff와 형상을 매칭되게끔 되어 있다. (Healing Height 3.0이 Abutment Cuff1.0과매칭) - Profile 5.0과 6.0은 MegaFix와 호환 사양(Specification) Implant Development Dept.

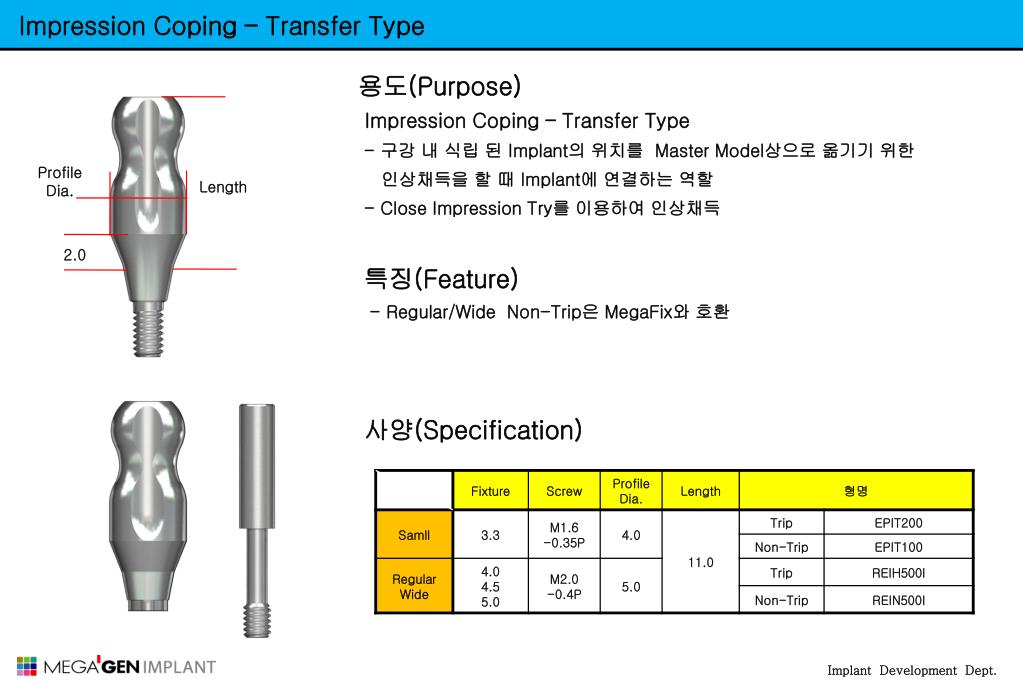

  10. 용도(Purpose) Impression Coping – Transfer Type - 구강 내 식립 된 Implant의 위치를 Master Model상으로 옮기기 위한 인상채득을할 때 Implant에 연결하는 역할 - Close Impression Try를 이용하여 인상채득 Profile Dia. Length 2.0 특징(Feature) - Regular/Wide Non-Trip은 MegaFix와 호환 사양(Specification) Implant Development Dept.

  11. 용도(Purpose) Impression Coping – Pick Up Type - 구강 내 식립 된 Implant의 위치를 Master Model상으로 옮기기 위한 인상채득을할 때 Implant에 연결하는 역할 - Open Impression Try를 이용하여 인상채득 Profile Dia. Length 특징(Feature) - 잇몸과 접촉되는 부위를 최대한 간섭을 피할 수 있게 3.0mm로 하고 곡선 처리 - Pick-Up기능강화를 위해 사각을 채택하였고 세로로 홈을 추가 - Regular/Wide Non-Trip은 MegaFix와 호환 3.0 사양(Specification) Implant Development Dept.

  12. 용도(Purpose) Lab Analog - 구강 내 식립 된 Implant의 위치를 Master Model상으로 옮겼을 때 Master Model에서 구강 내 Fixture를 대용하는 역활 특징(Feature) 사양(Specification) Length Implant Development Dept.

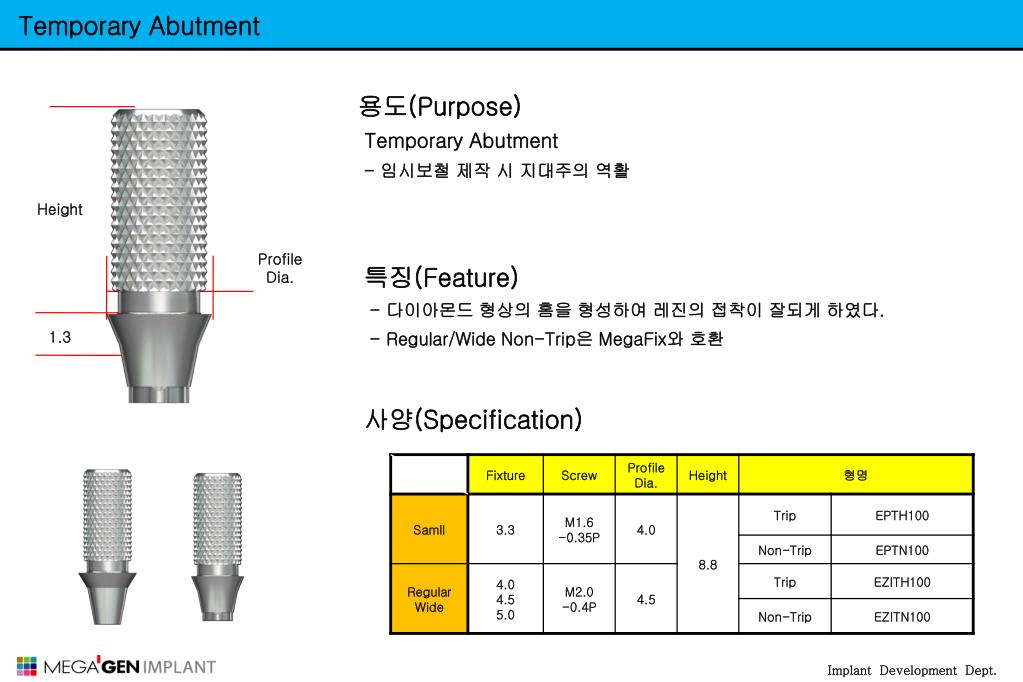

  13. 용도(Purpose) Temporary Abutment - 임시보철제작 시 지대주의 역활 Height Profile Dia. 특징(Feature) - 다이아몬드 형상의 홈을 형성하여 레진의 접착이 잘되게 하였다. - Regular/Wide Non-Trip은 MegaFix와 호환 1.3 사양(Specification) Implant Development Dept.

  14. 용도(Purpose) EZ Post - 최종보철 제작에 있어 지대주의 역할 Post Height 특징(Feature) - Cement Fixation으로 개발되고 통용이 되었으나, 현재는 Screw Fixation과 혼용하여 사용한다. - Path가 약간 맞지 않을 경우 Milling작업으로 Path수정이 가능하다. - Regular/Wide Non-Trip은 MegaFix와 호환 Profile Dia. Cuff Height 사양(Specification) Implant Development Dept.

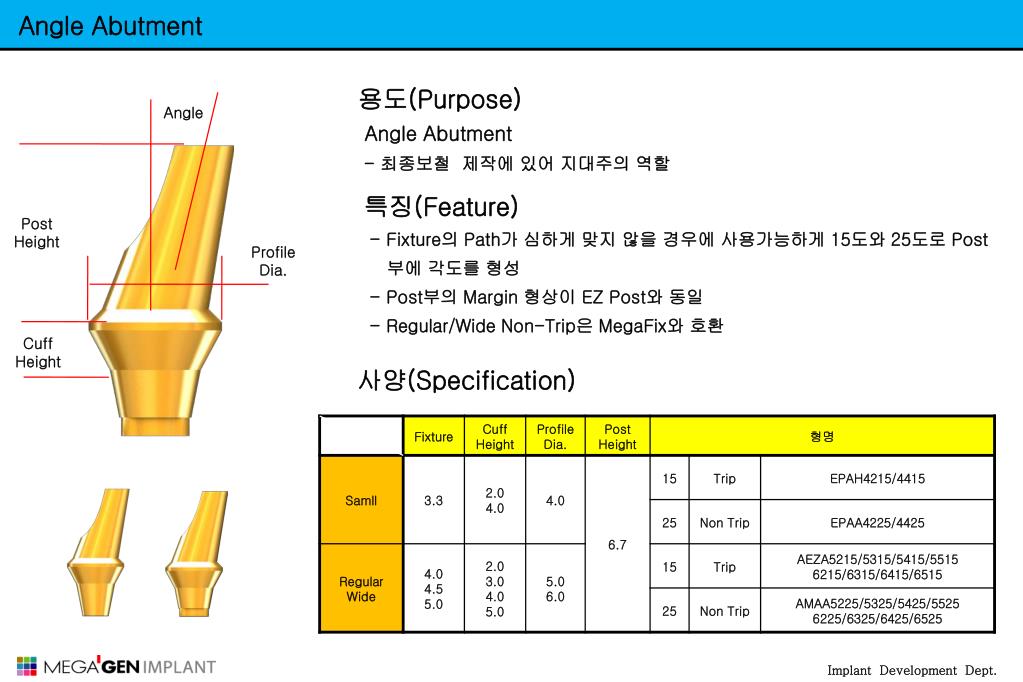

  15. 용도(Purpose) Angle Abutment - 최종보철 제작에 있어 지대주의 역할 Angle 특징(Feature) - Fixture의 Path가 심하게 맞지 않을 경우에 사용가능하게 15도와 25도로 Post 부에 각도를 형성 - Post부의 Margin 형상이 EZ Post와 동일 - Regular/Wide Non-Trip은 MegaFix와 호환 Post Height Profile Dia. Cuff Height 사양(Specification) Implant Development Dept.

  16. 용도(Purpose) Milling Abutment - 최종보철 제작에 있어 지대주의 역할 특징(Feature) - 보철의 Path 수정이 필요할 때 사용되어지고, 포스트의 형상을 사용자가 원하는 형태로의 Margin부의 Customize를할 수 있다. - Post부 끝단에서 1.0mm간격으로 홈을 형성하여 Post높이를 맞추기가 용이하다. - Regular/Wide Non-Trip은 MegaFix와 호환 Post Height Profile Dia. Cuff Height 사양(Specification) Implant Development Dept.

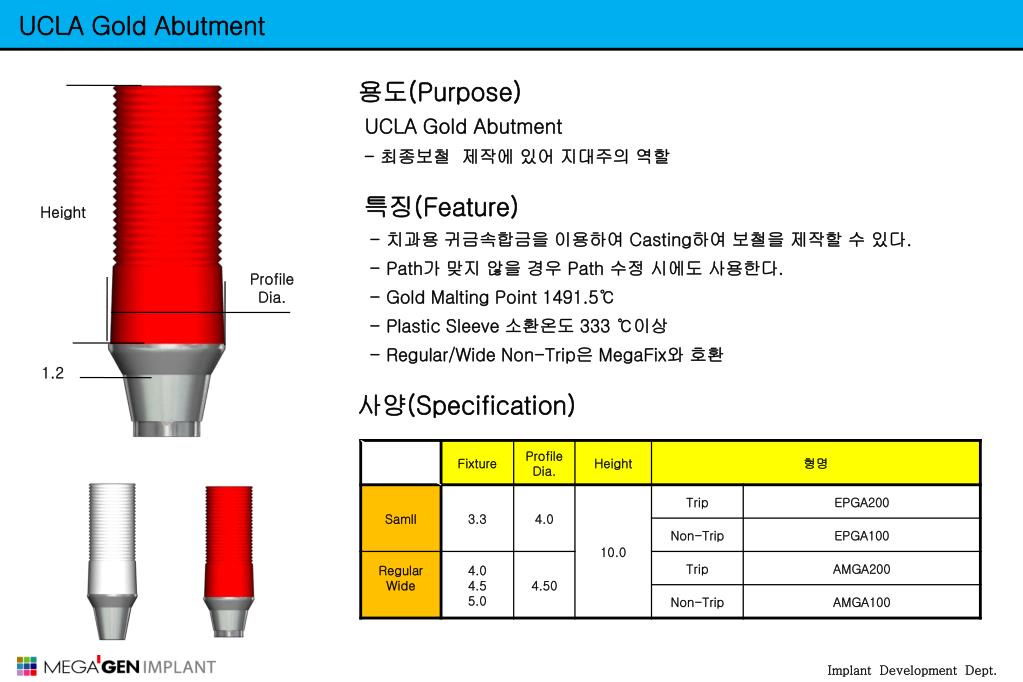

  17. 용도(Purpose) UCLA Gold Abutment - 최종보철 제작에 있어 지대주의 역할 특징(Feature) - 치과용 귀금속합금을 이용하여 Casting하여 보철을 제작할 수 있다. - Path가 맞지 않을 경우 Path 수정 시에도 사용한다. - Gold Malting Point 1491.5℃ - Plastic Sleeve 소환온도 333 ℃이상 - Regular/Wide Non-Trip은 MegaFix와 호환 Height Profile Dia. 1.2 사양(Specification) Implant Development Dept.

  18. 용도(Purpose) Solid Abutment - 최종보철 제작에 있어 지대주의 역할 Post Height Profile Dia. 특징(Feature) Cuff Height 사양(Specification) Implant Development Dept.

  19. 용도(Purpose) Comfort Cap - Solid Abutment를 보호하는 역활 특징(Feature) - Solid Abutment Post의 길이와 색상을 매칭 (3.7-노란색 / 5.2-흰색) - Snap Impression Coping과 동일한 색상 사양(Specification) Implant Development Dept.

  20. 용도(Purpose) Snap Impression Coping - Solid Abutment Level에서 인상체득시 사용 특징(Feature) - Solid Abutment Post의 길이와 색상을 매칭(3.7-노란색 / 5.2-흰색) - Comfort Cap과 동일한 색상 부여 사양(Specification) Implant Development Dept.

  21. 용도(Purpose) Solid Lab Abutment - 구강 내 의 Fixture와 Solid Abutment가 체결된 형상을 Master Model상으로 옮겼을 때 Master Model에서 구강 내 Fixture와 Solid Abutment의 체결된 형상을를 대용하는 역활 Post Height Profile Dia. 2.0 특징(Feature) 사양(Specification) Implant Development Dept.

  22. 용도(Purpose) Burn-Out Cylinder - Metal Framework 제작 시 Wax-Up을 쉽게하는 역활 특징(Feature) - Post의 길이별로 삭제가 가능하다. - Abutment와의 분리가 용이하다. - Plastic Sleeve 의 소환온도와 같이 333 ℃이상에서 소환된다. 사양(Specification) Implant Development Dept.

  23. 용도(Purpose) Milling Abutment - 최종보철 제작에 있어 지대주의 역할 특징(Feature) - 보철의 Path 수정이 필요할 때 사용되어지고, 포스트의 형상을 사용자가 원하는 형태로의 Margin부의 Customize를할 수 있다. - Post부 끝단에서 1.0mm간격으로 홈을 형성하여 Post높이를 맞추기가 용이하다. - Regular/Wide Non-Trip은 MegaFix와 호환 Post Height Profile Dia. Cuff Height 사양(Specification) Implant Development Dept.

  24. 용도(Purpose) Octa Abutment - Internal Type의 Fixture를 External Type의 제품으로의 전환을 돕는 역활 Octa 4.8 특징(Feature) - ExFeel Internal의 Octa Abutment의 보철과 호환 - Gingiva Cuff를 가진다. - Small과 Regular/Wide에 올라가는 보철이 한가지이다. Cuff 사양(Specification) Implant Development Dept.

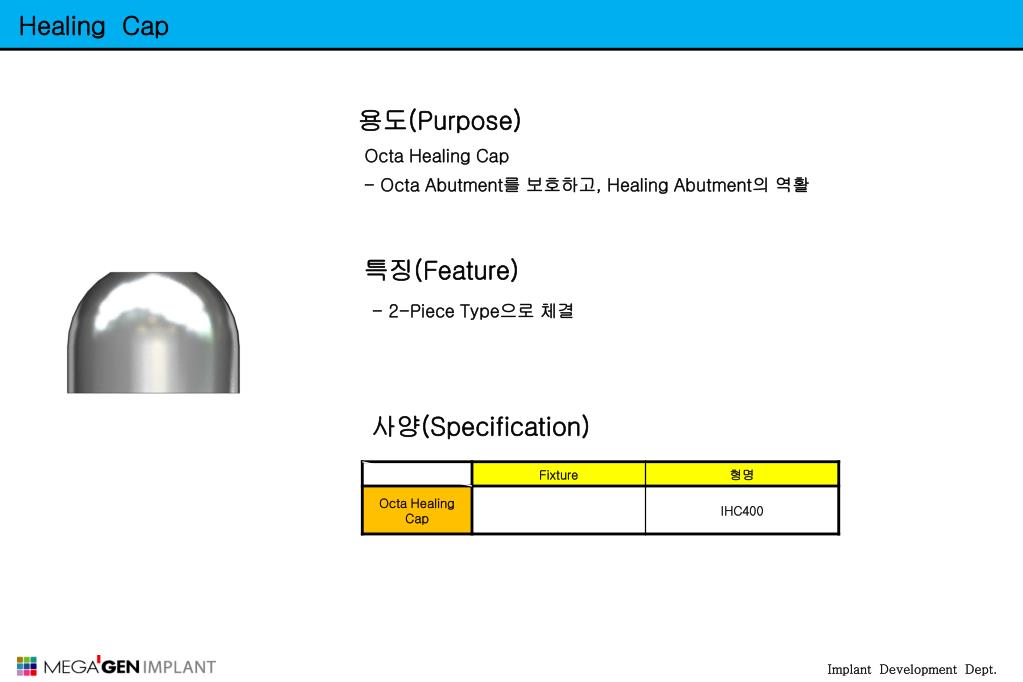

  25. 용도(Purpose) Octa Healing Cap - Octa Abutment를 보호하고, HealingAbutment의 역활 특징(Feature) - 2-Piece Type으로 체결 사양(Specification) Implant Development Dept.

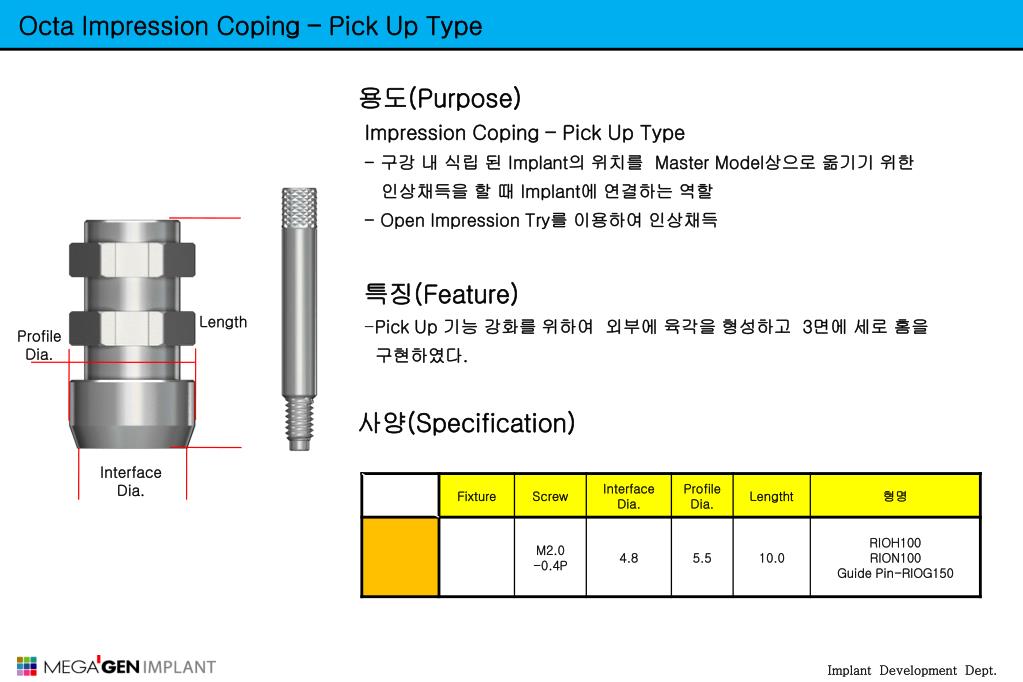

  26. 용도(Purpose) Impression Coping – Pick Up Type - 구강 내 식립 된 Implant의 위치를 Master Model상으로 옮기기 위한 인상채득을할 때 Implant에 연결하는 역할 - Open Impression Try를 이용하여 인상채득 • 특징(Feature) • Pick Up 기능강화를 위하여 외부에 육각을 형성하고 3면에 세로 홈을 • 구현하였다. Length Profile Dia. 사양(Specification) Interface Dia. Implant Development Dept.

  27. 용도(Purpose) Octa Lab Abutment - 구강 내 의 Fixture와 Octa Abutment가 체결된 형상을 Master Model상으로 옮겼을 때 Master Model에서 구강 내 Fixture와 Octa Abutment의 체결된 형상을 대용하는 역활 Octa 특징(Feature) 12.0 사양(Specification) Implant Development Dept.

  28. 용도(Purpose) Octa Gold Abutment - 최종보철 제작에 있어 지대주의 역할 특징(Feature) - 치과용 귀금속합금을 이용하여 Casting하여 보철을 제작할 수 있다. - Path가 맞지 않을 경우 Path 수정 시에도 사용한다. - Gold Malting Point 1491.5℃ - Plastic Sleeve 소환온도 333 ℃이상 Length Profile Dia. Interface Dia. 사양(Specification) Implant Development Dept.

  29. 용도(Purpose) Plastic Abutment - 최종보철 제작에 있어 지대주의 역할 특징(Feature) - 치과용 귀금속합금과 비귀금속 합금을 이용하여 Casting하여 보철을 제작할 수 있다. - Path가 맞지 않을 경우 Path 수정 시에도 사용한다. - 사용방법은 Gold Abutment와 같으나 정밀도에서 떨어진다. Length Profile Dia. Interface Dia. 사양(Specification) Implant Development Dept.
