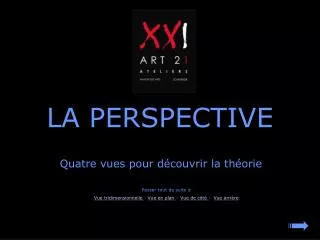

LA PERSPECTIVE

1. LA PERSPECTIVE Quatre vues pour découvrir la théorie Passer tout de suite à Vue tridimensionnelle - Vue en plan – Vue de côté - Vue arrière

2. v T D’ V P H r.v.p D h C’ C O E’ E A B t G G : plan géométral (le plan le plus bas de l’image) V : plan vertical, place en largeur de O. ABCE : objet perçu par l’observateur AD, BD’ : diagonales de ABC’E’ v : axe vertical O: observateur D et D’ : points de distance et OP = DP = PD’ P : point de fuite, projection de O sur T T : plan tableau C’E’ : image de CE rvp : rayon visuel principal, distance OP t : ligne de terre ABC’E’ : image de ABCE AP, BP : fuyantes H : plan horizontal, hauteur des yeux de O. OA, OB, OC, OE : rayons visuels secondaires h : ligne d’horizon, hauteur des yeux sur plan T Vue tridimensionnelle - Vue en plan – Vue de côté - Vue arrière

3. C E T D’ D h A P B T E O G Vue tridimensionnelle - Vue en plan – Vue de côté - Vue arrière

4. T H P O r.v.p. C’E’ G AB CE Vue tridimensionnelle - Vue en plan – Vue de côté - Vue arrière

5. v Echelle des hauteurs T o h D’ D P Echelle des profondeurs C’ E’ t AC BE Echelle des largeurs Vue tridimensionnelle - Vue en plan – Vue de côté - Vue arrière
