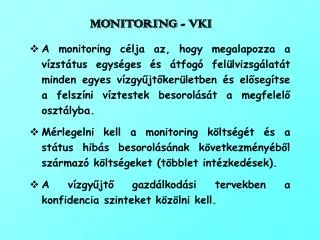

  1. MONITORING - VKI • A monitoring célja az, hogy megalapozza a vízstátus egységes és átfogó felülvizsgálatát minden egyes vízgyűjtőkerületben és elősegítse a felszíni víztestek besorolását a megfelelő osztályba. • Mérlegelni kell a monitoring költségét és a státus hibás besorolásának következményéből származó költségeket (többlet intézkedések). • A vízgyűjtő gazdálkodási tervekben a konfidencia szinteket közölni kell.

  2. A víztest állapota hibás osztályozásának kockázata (osztályozás megbízhatósága)

  3. C C C Ch Ch Ch t t t Mérési adatsor: osztályba sorolás hibáját befolyásoló tényezők • Vizsgálandó jellemzők időbeli változékonysága • Eltérés mértéke a küszöbértékhez (osztályhatárhoz) képest • Besoroláshoz figyelembe veendő jellemző (évi vagy évszakos átlag, trendek, 90 %-os tartósságú érték, stb.)

  4. Kockázat A kedvezőtlen esemény bekövetkezésének esélye, VKI értelmezésében a hibás osztály besorolás valószínűsége. Az elfogadható kockázati szint befolyásolja a víztest állapotának meghatározásához szükséges monitoring időbeli és térbeli sűrűségét. Megbízhatóság (konfidencia) Annak a valószínűsége ( %-ban kifejezve), hogy a statisztikai paraméter valós értéke a számított és a jegyzett értékek közé esik (statisztikai bizonytalanság). Precizitás (pontosság) A valós állapot és a monitoring által talált állapot közti eltérés, adott konfidencia-tartomány szélességének felével megegyező statisztikai bizonytalanság mértéke.

  5. Mintavételi hiba, hibaszámítás

  6. Hibatípusok • Véletlen hiba: A mérési eredmények a valóságos értéktől mindkét irányban azonos valószínűséggel, véletlenszerűen térnek el. Nagy számú mérés átlagát véve a véletlen hiba tetszőlegesen csökkenthető. • Rendszeres (szisztematikus) hiba: A mérési eredmények a valóságos értéktől eltérő érték körül ingadoznak. • Sokféle oka lehet, pl: • Nem megfelelő mintavétel, • Hibás vagy rosszul beállított műszer, • Analitikai (módszertani) probléma, • Figyelmen kívül hagyott, a mérést befolyásoló külső tényező (pl. hőmérséklet hatása).

  7. Hibaszámítás elmélete (valószínűségelmélet) Mintavétel, mérés valószínűségi változó valószínűségi sűrűségfüggvény Valószínűségisűrűségfüggvény: f(x) Annak valószínűsége, hogy egy érték x1 és x2 közé essen: A valószínűségi sűrűségfüggvény integrálja a valószínűségi változó teljes értelmezési tartományára: Valószínűségi eloszlásfüggvény: a valószínűségi sűrűségfüggvény integrálfüggvénye: F(x) Annak a valószínűsége, hogy a valószínűségi változó értéke nem nagyobb, mint egy adott xi érték: P (x  xi ) = F(xi) Az eloszlásfüggvénnyel megadhatjuk annak a valószínűségét, hogy a valószínűségi változó értéke x1 és x2 közé esik:

  8. Az eloszlás paraméterei, a minta jellemzői Véges, N elemű sokaság, melyen értelmezett valószínűségi változó diszkrét értékeket (xi) vehet fel. Az x átlagértéke: P (xi ) = ni / N Az eloszlás várható értéke diszkrét és folytonos eloszlás esetén: A eloszlás mediánja a valószínűségi változónak az az értéke, melynél kisebb és nagyobb érték is ugyanolyan valószínűségű, azaz ahol az eloszlásfüggvény értéke F(xme) = 0,5. Az eloszlás módusza a sűrűségfüggvény maximum helye. Szimmetrikus eloszlás várható értéke, mediánja és módusza azonos. A variancia a sokaság elemeinek a várható értéktől való eltérését jellemzi:

  9. A valószínűségi változó konstansszorosának várható értéke a várható érték konstansszorosa: Változó konstansszorosának varianciája a variancia szorozva a konstans négyzetével: Var [cx] = E [cx-cmx]2 = c2 E [x-mx] = c2 Var [x]

  10. Normális eloszlás: azok a valószínűségi változók, melyek értékét sok kismértékű véletlenszerű hatás befolyásolja. „m” az eloszlás várható értéke, „s” a szórás Gauss-függvény: u = (x-m) / s normalizált Gauss-függvény: A normalizált Gauss-eloszláshoz tartozó valószínűségi eloszlásfüggvény: (hibaintegrál), F()=1. A normalizált Gauss-függvény (hibafüggvény):

  11. Alkalmazás: Milyen valószínűséggel esik a valószínűségi változó értéke a várható érték körüli, adott sugarú intervallumba? x1 = m-Δx és x2 = m+ Δx Transzformálás után (normalizált Gauss eloszláshoz) az intervallum: u1 = - Δx/s = -v és u2 = Δx/s = v u = (x-m) / s P(u1 u  u2) = F(u2) - F(u1) = F (v) - F (-v) Szimmetria miatt: F(-v) = 1 - F(v) P(-vuv) = 2 F(v) - 1 Annak a valószínűsége, hogy a változó értéke kiessen az adott szimmetrikus intervallumból, tehát egy adott tűrésnél jobban eltérjen a várható értéktől: P(u  -v u  v) = 1- (2f(v)-1) = 2(1-f(v)).

  12. Konfidencia intervallum, megbízhatósági szint megadása • Gauss-eloszlásesetén: • a mérési eredmények a várható érték körüli egyszeres szórás (s) sugarú intervallumba 68,3%, • a 2 s sugarú intervallumba 95,4 % valószínűséggel esnek. • Adott P valószínűség (Pkonfidencia szint) : [m - k s , m + k s ] • Konfidencia intervallum, melybe a mérési eredmények az adott P valószínűséggel beleesnek. • P = 68,3% k = 1 • P = 95,4% k = 2 • P = 90% k = 1.65 • P = 95% k = 1.96 u = S = 1 F(u) = 0.84134 P (-1 ≤ x ≤ 1) = F (1) – (1 – F(1))= 2 F(1) -1 = 0.683

  13. A középérték eloszlásának tulajdonságai Egy n mérésből álló minta (egyes mérések eredményei) x1,...,xn valószínűségi változók. Az x1,...,xn valószínűségi változó számtani közepe: szintén valószínűségi változó, tehát tartozik hozzá egy f(x1,...,xn) valószínűségi sűrűségfüggvény. Az egyes mérési eredmények függetlenek egymástól,f(x1,...,xn) = f(x1)...f(xn). Mivel ugyanazt a mérést ismételjük, az egyes mérési eredmények várható értéke E[xi] = m és varianciája Var[xi] = s2 azonos minden egyes mérésre. Az összeg és konstansszoros várható értékére és varianciájára vonatkozó formulákat alkalmazva kapjuk, hogy: Azaz a középérték várható értéke megegyezik az egyes mérések várható értékével, varianciája viszont n-ed része az egyes mérésének.

  14. Torzítatlan és torzított becslés A mintavétel és mérés célja, hogy információt kapjunk a sokaságon az adott tulajdonság eloszlásáról, azaz meg tudjuk becsülni az eloszlás paramétereket a sokaság elemszámánál sokkal kisebb minta alapján. Egy becslés torzítatlan, ha a becsült és valóságos várható értékek megegyeznek, azaz: A hiba várható értéke 0 (a becsült paramétereket hullámvonal jelöli). A várható érték becslése A várható értéket úgy vezettük be véges elemű, diszkrét sokaságra, mint a sokaságra vett átlagát az adott tulajdonságnak. Ha most nem az egész sokaságot vesszük, csak egy mintát belőle, becsülhetjük úgy az egész sokaságra vonatkozó átlagot, hogy csak a mintára átlagolunk, azaz a várható értéket a következőképp becsüljük: , a becslés torzítatlan

  15. Variancia és szórás meghatározása Torzítatlan becslés varianciáját becsülhetjük az egyes mérések hibanégyzetének átlagával : Torzított becslésnél a variancia n-szeresének becsült értéke a valóságos variancia (n-1)-szerese: Azaz a variancia becslése a mérési eredményekből: A mérési eredmények korrigált tapasztalati szórása és a középérték tapasztalati szórása („standard deviation”): Mivel a középérték varianciája az egyes mérések varianciájának n-ed része

  16. A centrális határeloszlás tétele A centrális határeloszlás tétele szerint bármilyen eloszlású sokaság esetén az n elemű minta számtani középértékének eloszlása a minta elemszámának növekedésével egy olyan normális eloszláshoz tart, melynek várható értéke megegyezik az eredeti eloszlás várható értékével. Ez azt jelenti, hogy ha már egyetlen mérési eredmény is átlagnak, pl. időátlagnak tekinthető, akkor várható, hogy az Gauss-eloszlású lesz. A mérési eredmények viszont nagyon gyakran ilyen átlagértékek. A gyakorlatban legtöbbször normális eloszlású mérési eredményekkel találkozunk.

  17. A középérték meghatározásának hibája (Cochran, 1962)

  18. A középérték meghatározásának hibája

  19. tapasztalati szórás - S N n = N α t X Nn N S 1 átlag = N α t n X N Összefoglalva: N - elemű adatsor n - statisztikai minta α- „N” elemű idősor középérték relatív hibája, ha azt „n” mérésből becsüljük (Normál eloszlástfeltételezve): ∞ N → 95 %-os konfidencia szinten t=1.96 Relatív hiba: α = f (mintaszám, relatív szórás)

  20. Konfidencia kis mintaszámnál: A t paraméter meghatározása (Student-féle t-eloszlás) Mérési eredményeknél: a szórást sem ismerjük, csak becsüljük a középérték korrigált tapasztalati szórásával. Szórás is pontatlan→ ugyanahhoz a valószínűséghez nagyobb számmal kell megszorozni a becsült szórást a konfidencia intervallum meghatározásánál, mint ezt egy ismert szórású Gauss-eloszlásnál tennénk. A Student-féle t paraméter értékei P konfidenciaszintnél és N mérésszámnál X (mért mennyiség) = =  t

  21. A vízhozamok általában erősen, a vízminőségi változók komponenstől függően különböző mértékben mutatnak pozitív ferdülést, leggyakrabban lognormál eloszlásúak. Tesztelés: Monte Carlo szimulációval Példa: adatsorok ritkítása → becslés hibájának eloszlása: A Zala és a Tetves-patak éves átlagos összes P terhelésének becslésében elkövetett relatív hiba Monte Carlo szimulációból nyert empirikus eloszlása (N=365, n=12)

  22. MINTASZÁM CSÖKKENTÉSÉNEK HATÁSA minta / év Mintaszámtól (n) függő tényező: Heti / napi: 2.7 Kétheti / napi: 3.8 Havi / napi: 5.5 Szezonális / napi: 9.6 Havi / kétheti: 1.5 Szezonális / kétheti: 2.5

  23. MINTAVÉTELI HIBA Adott tartósságú érték meghatározásának hibája Relatív hiba: 90%-os tartósságú koncentráció becslési hibája a középérték hibájának háromszorosa!

  24. Vízminőség paraméterek változékonysága Függ: vízhozam, szezonális hatások (biológia), szennyezések

  25. Vízminőségi jellemzők relatív szórása Víztípusok

  26. Mintavétel hibája a szórás függvényében Víztípusok

  27. Heti Kétheti Szezonális Kívánt pontosság eléréséhez szükséges éves mintaszám

  28. Kívánt pontosság eléréséhez szükséges éves mintaszám

  29. Forrásmunkák: METROLÓGIA ÉS HIBASZÁMíTÁS (www.fke.bme.hu) Homolya András: Óravázlat a Geodézia II. tantárgy gyakorlataihoz (www.agt.bme.hu) Cochran (1962): Sampling technics
