kompresor udara

KOMPRESOR UDARA

Oleh :

Fatchur Rijal Alatas

kompresor

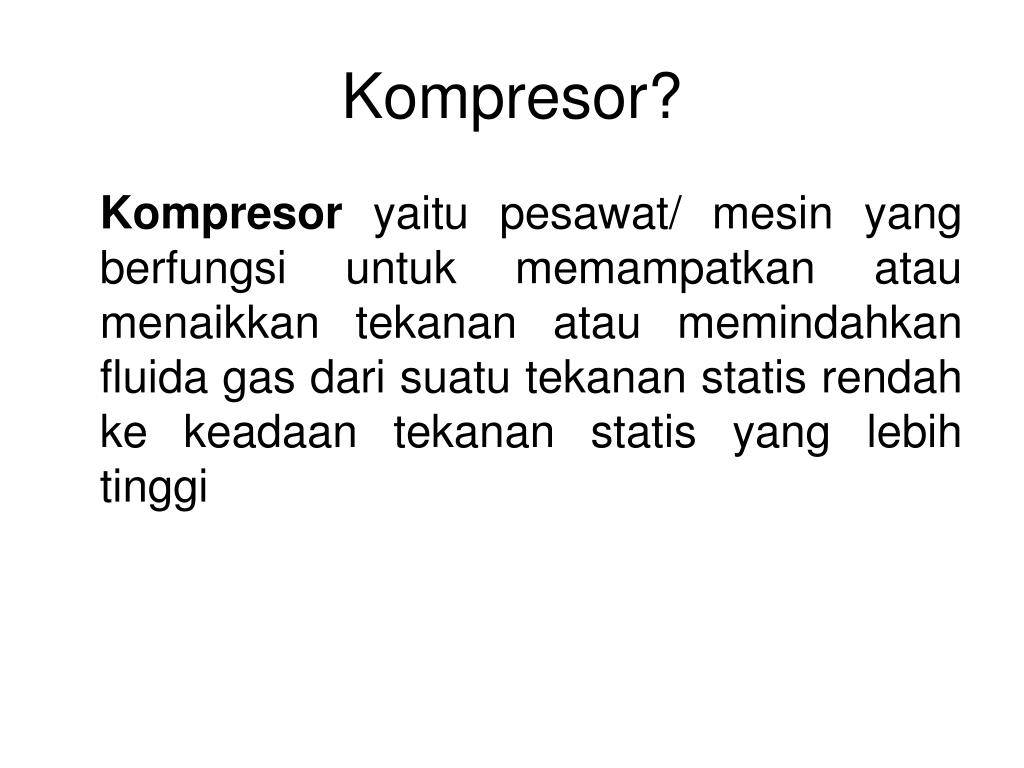

Kompresor?

Kompresor yaitu pesawat/ mesin yang berfungsi untuk memampatkanatau menaikkan tekanan atau memindahkan fluida gas dari suatutekanan statis rendah ke keadaan tekanan statis yang lebih tinggi

klasifikasi dan konstruksi kompresor udara
Klasifikasi dan Konstruksi Kompresor Udara

Klasifikasi Kompresor

  • Ditinjau dari cara pemampatan (kompresi) udara
  • Jenis perpindahan adalah kompresor yang menaikkan tekanan dengan memperkecil atau memampatkan volume gas yang diisap ke dalam silinder atau stator oleh torak atau sudu
  • Jenis turbo menaikkan tekanan dan kecepatan gas dengan gaya

sentrifugal yang ditimbulkan oleh impeller atau dengan gaya

angkat (lift) yang ditimbulkan oleh sudu.

kompresor diklasifikasikan atas dasar konstruksinya

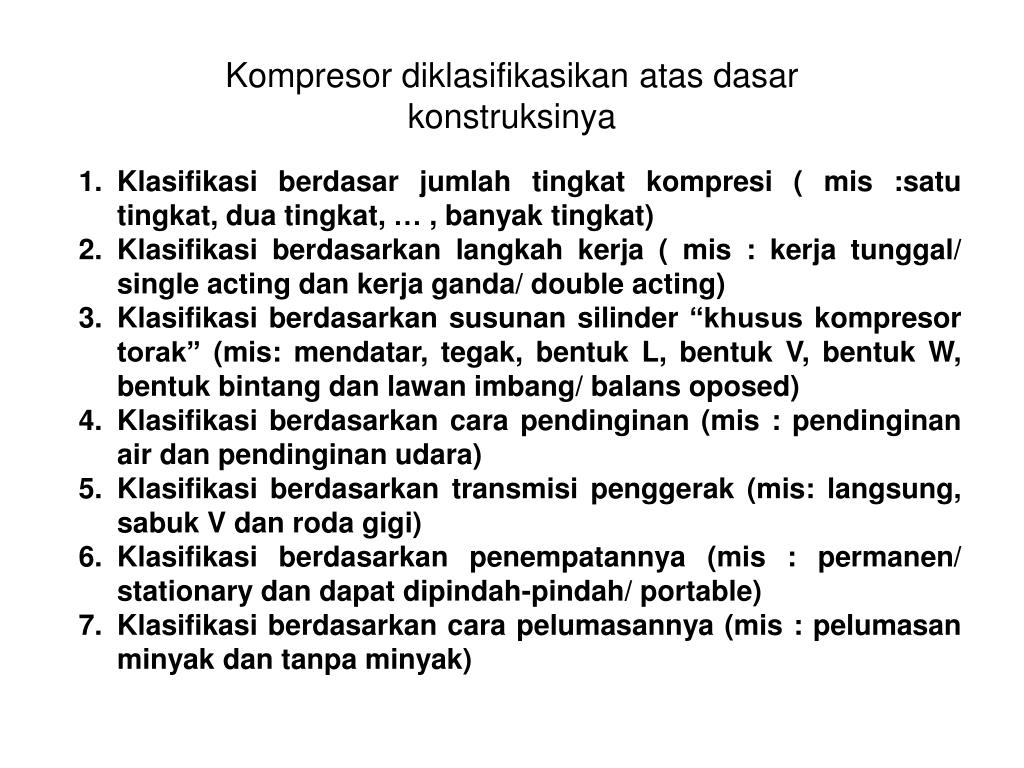

Kompresor diklasifikasikan atas dasarkonstruksinya
  • Klasifikasi berdasar jumlah tingkat kompresi ( mis :satu tingkat, dua tingkat, … , banyak tingkat)
  • Klasifikasi berdasarkan langkah kerja ( mis : kerjatunggal/ single acting dan kerja ganda/ doubleacting)
  • Klasifikasi berdasarkan susunan silinder “khususkompresor torak” (mis: mendatar, tegak, bentuk L,bentuk V, bentuk W, bentuk bintang dan lawanimbang/ balans oposed)
  • Klasifikasi berdasarkan cara pendinginan (mis :pendinginan air dan pendinginan udara)
  • Klasifikasi berdasarkan transmisi penggerak (mis:langsung, sabuk V dan roda gigi)
  • Klasifikasi berdasarkan penempatannya (mis :permanen/ stationary dan dapat dipindah-pindah/portable)
  • Klasifikasi berdasarkan cara pelumasannya (mis :pelumasan minyak dan tanpa minyak)
slide6

Konstruksi Kompresor

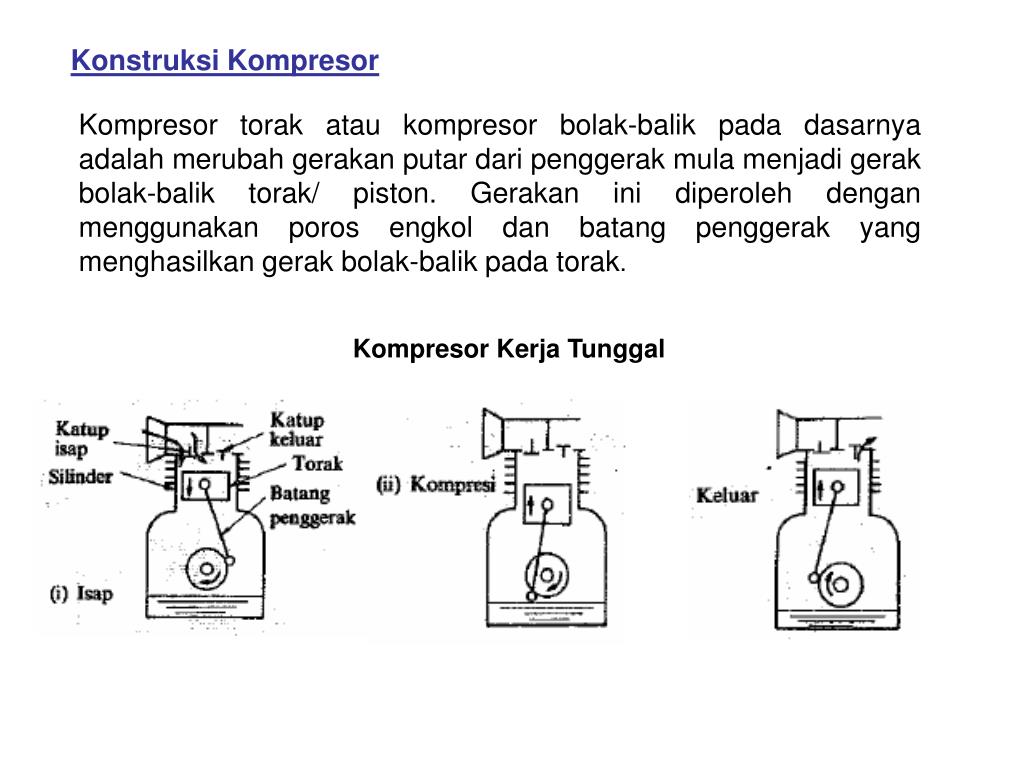

Kompresor torak atau kompresor bolak-balik padadasarnya adalah merubah gerakan putar dari penggerakmula menjadi gerak bolak-balik torak/ piston. Gerakan inidiperoleh dengan menggunakan poros engkol dan batangpenggerak yang menghasilkan gerak bolak-balik padatorak.

Kompresor Kerja Tunggal

slide8

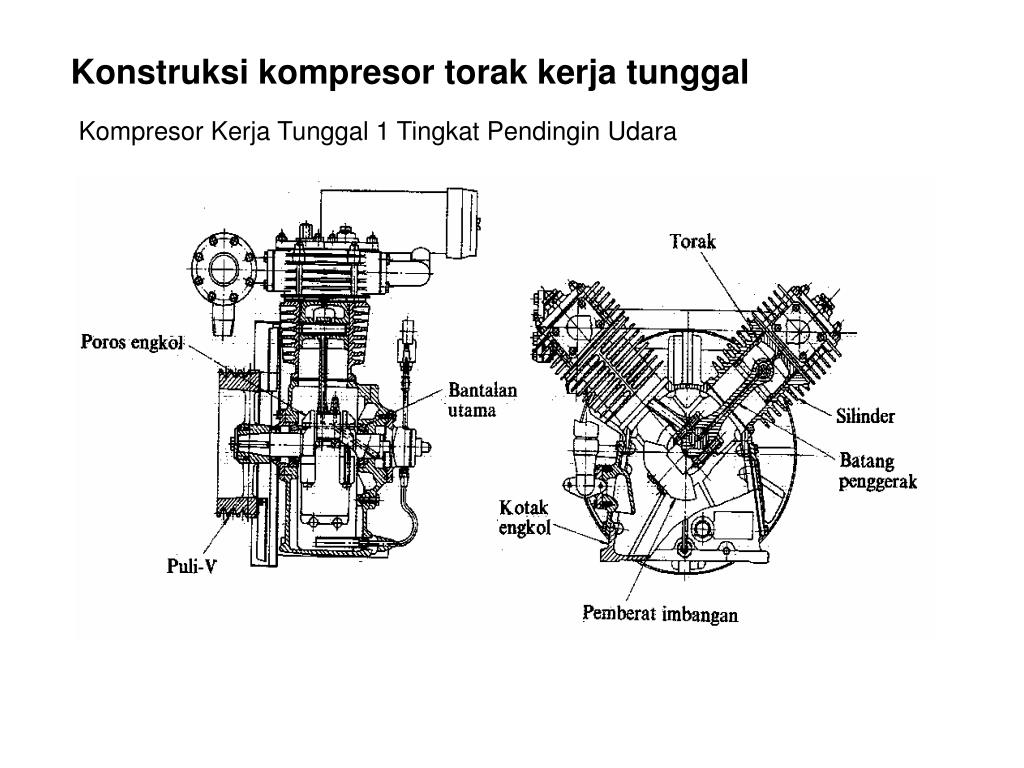

Konstruksi kompresor torak kerja tunggal

Kompresor Kerja Tunggal 1 Tingkat Pendingin Udara

slide12

Bagian utama dari kompresor torak

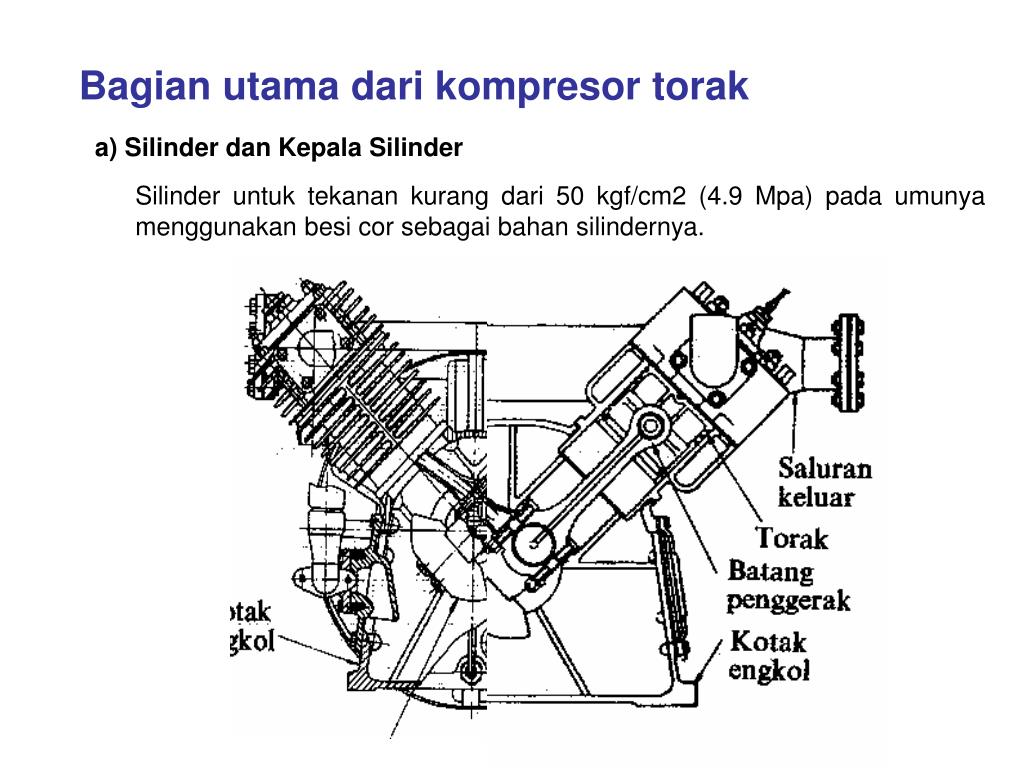

a) Silinder dan Kepala Silinder

Silinder untuk tekanan kurang dari 50 kgf/cm2 (4.9Mpa) pada umunya menggunakan besi cor sebagaibahan silindernya.

slide13

b) Torak dan cincin torak

Torak merupakan komponen yang betugas untukmelakukan kompresi terhadap udara/ gas, sehinggatorak harus kuat menahan tekanan dan panas. Torakjuga harus dibuat seringan mungkin untuk mengurangi

gaya inersia dan getaran.

Pemakaian 2 s.d. 4 cincin torak biasanya dipakai padakompresor dengan tekanan kurang dari 10 kgf/cm2.

Pada kompresor tegak dengan pelumasan minyak,pada torak dipasangkan sebuah cincin pengikis minyakyang dipasang pada alur terbawah.

Kompresor tanpa pelumasan, cincin torak dibuat daribahan yang spesifik yaitu karbon atau teflon.

slide14

c) Katup-Katup

Konstruksi Katup Cincin

Konstruksi Katup Pita (Reed Valve)

Konstruksi Katup Kepak

Konstruksi Katup Kanal

slide15

d) Poros Engkol dan Batang Torak

Poros engkol dan batang torak mempunyai fungsiutama untuk mengubah gerakan putar menjadi gerakbolak-balik.

e) Kotak Engkol

Kotak engkol adalah sebagai blok mesinnyakompresor yang berfungsi sebagai dudukan bantalanengkol yang bekerja menahan beban inersia dari masayang bergerak bolak-balik serta gaya pada torak.

f) Pengatur Kapasitas

Untuk mengatur batas volume dan tekanan yangdihasilkan kompresor digunakan alat yang biasa disebutpembebas beban (unloader).

slide16

Pembebas beban dapat digolongkan menurut azaskerjanya yaitu : pembebas beban katup isap, pembebasbeban celah katup, pembebas beban trotel isap danpembebas beban dengan pemutus otomatis.

(1). Pembebas beban katup isap

slide17

(2) Pembebas beban dengan pemutus otomatik

Jenis ini dipakai untuk kompresor-kompresor yangrelatip kecil, kurang dari 7,5 kW. Di sini dipakai tomboltekanan (pressure switch) yang dipasang di tangkiudara. Motor penggerak akan dihentikan oleh tombol

tekanan ini secara otomatik bila tekanan udara di dalamtangki udara melebihi batas tertentu.
