  1. SENSOR SUHU • Nama : Arman • NIM : D 411 07 100

  2. MACAM-MACAM SENSOR SUHU • BimetalicTemperatur Sensor • Thermocouples • Resistance Temperature Detectors • Thermistors • Integrated Circuit Temperature Sensor (LM 35 : yang akandijelaskanberikutnya)

  3. Sensor suhu LM 35 • Integrated Circuit Temperature Sensor Ada 2 jenis: 1. Seri LM34 : dalamskala Fahrenheit 2. Seri LM35 : dalamskalaCelcius • Padaseri LM35 Vout=10 mV/oC Tiapkenaikan 1oC akanmenghasilkankenaikantegangan output sebesar 10mV

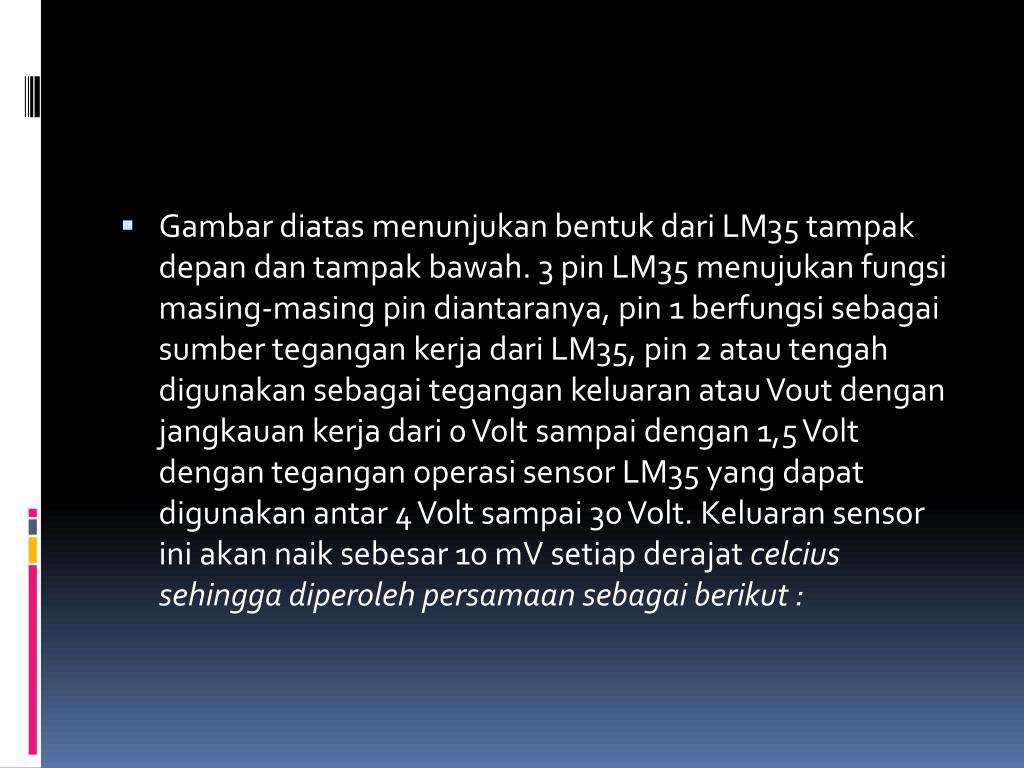

  4. Gambardiatasmenunjukanbentukdari LM35 tampakdepandantampakbawah. 3 pin LM35 menujukanfungsimasing-masing pin diantaranya, pin 1 berfungsisebagaisumbertegangankerjadari LM35, pin 2 atautengahdigunakansebagaitegangankeluaranatauVoutdenganjangkauankerjadari 0 Volt sampaidengan1,5 Volt denganteganganoperasi sensor LM35 yang dapatdigunakanantar4 Volt sampai 30 Volt. Keluaran sensor iniakannaiksebesar 10 mV setiapderajatcelciussehinggadiperolehpersamaansebagaiberikut :

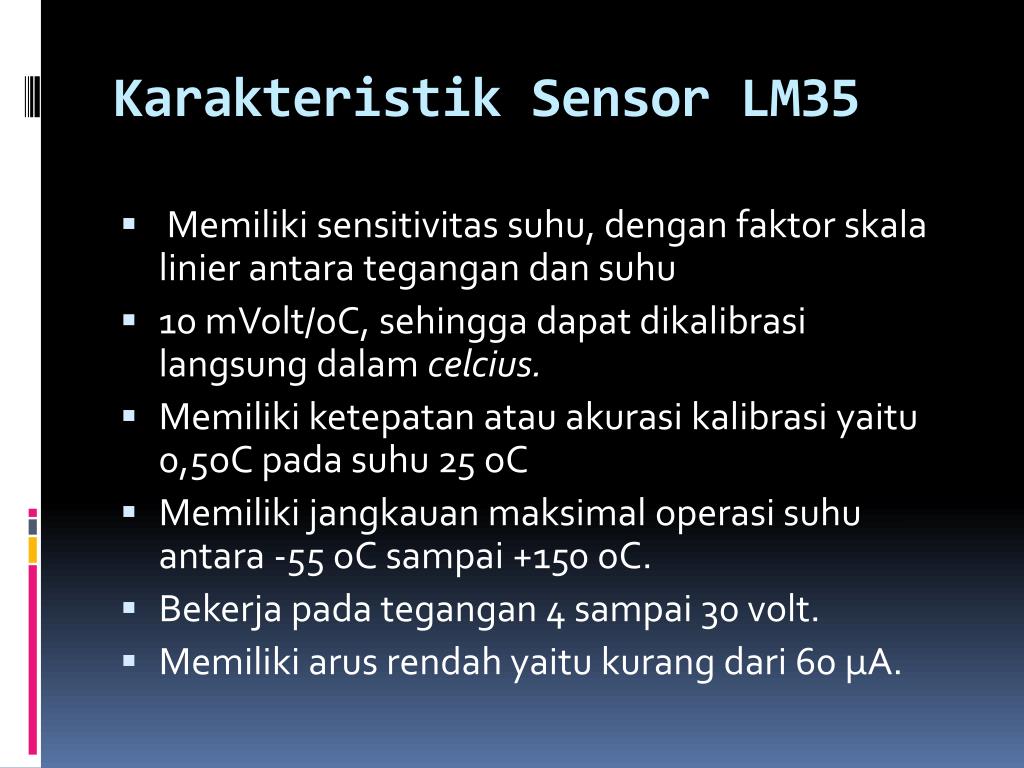

  5. Karakteristik Sensor LM35 • Memilikisensitivitassuhu, denganfaktorskala linier antarategangandansuhu • 10 mVolt/oC, sehingga dapat dikalibrasi langsung dalam celcius. • Memilikiketepatanatauakurasikalibrasiyaitu 0,5oC padasuhu 25 oC • Memiliki jangkauan maksimal operasi suhu antara -55 oC sampai +150 oC. • Bekerjapadategangan 4 sampai 30 volt. • Memilikiarusrendahyaitukurangdari 60 μA.

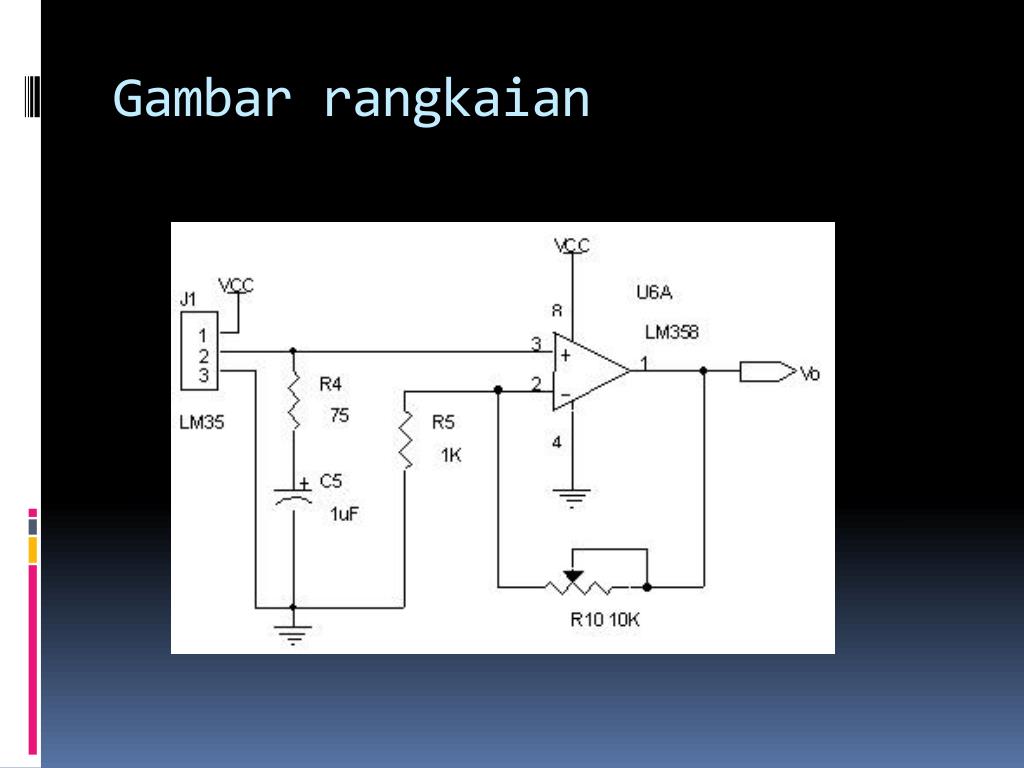

  6. Gambarrangkaian

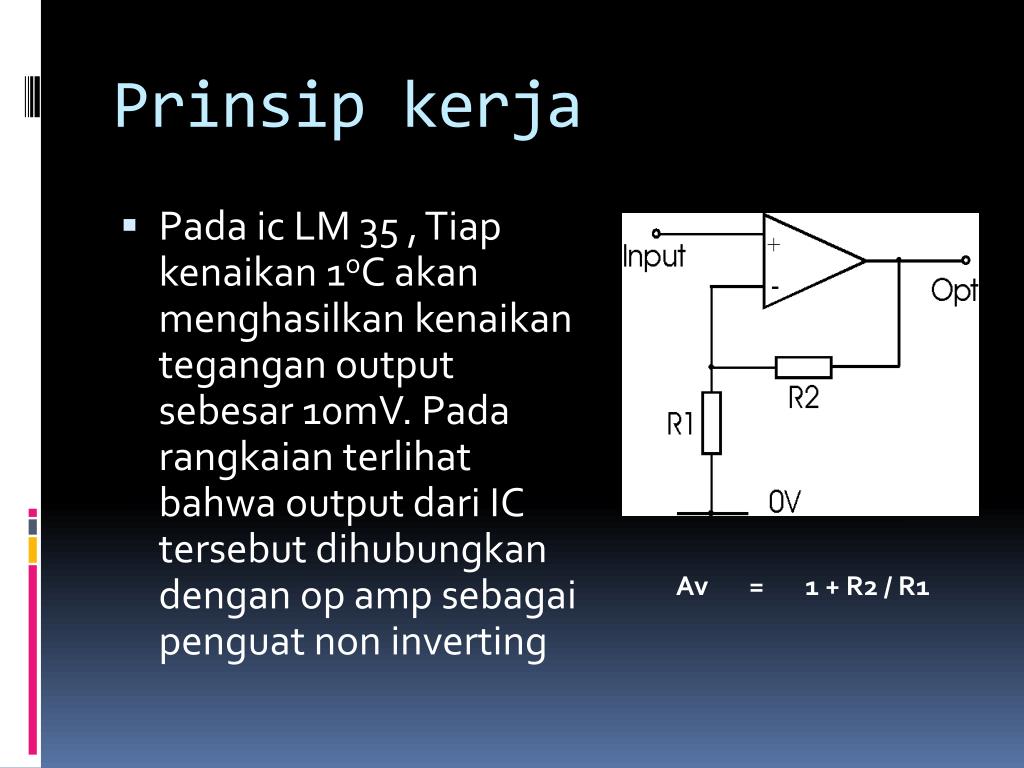

  7. Prinsipkerja • Padaic LM 35 , Tiapkenaikan 1oC akanmenghasilkankenaikantegangan output sebesar10mV. Padarangkaianterlihatbahwa output dari IC tersebutdihubungkandengan op amp sebagaipenguat non inverting Av       =       1 + R2 / R1

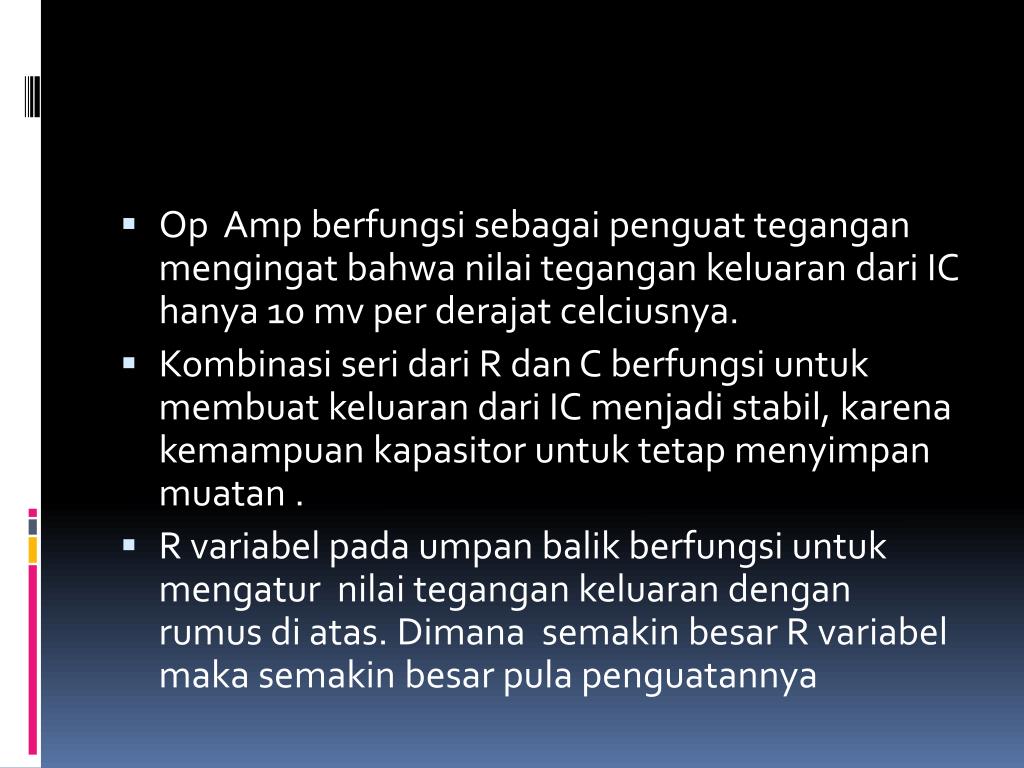

  8. Op Amp berfungsisebagaipenguatteganganmengingatbahwanilaitegangankeluarandari IC hanya 10 mv per derajatcelciusnya. • Kombinasiseridari R dan C berfungsiuntukmembuatkeluarandari IC menjadistabil, karenakemampuankapasitoruntuktetapmenyimpanmuatan . • R variabelpadaumpanbalikberfungsiuntukmengaturnilaitegangankeluarandenganrumusdiatas. Dimanasemakinbesar R variabelmakasemakinbesar pula penguatannya

  9. Kita tahu bahwa LM35 memiliki jangkauan operasi-550C untuk 1500C dan kisaran suplay tegangan 4V-30V sehingga tidak ada masalah dengan kisaran dan persyaratan mensuply tegangan,Sehingga kita bisa menggunakan op-amp untuk meningkatkan keluaran sepuluh kali tegangan yang lebih besar. Keuntungan dari penguat dapat diatur untuk sepuluh kali dengan pilihan yang tepat resistor pada op-amp

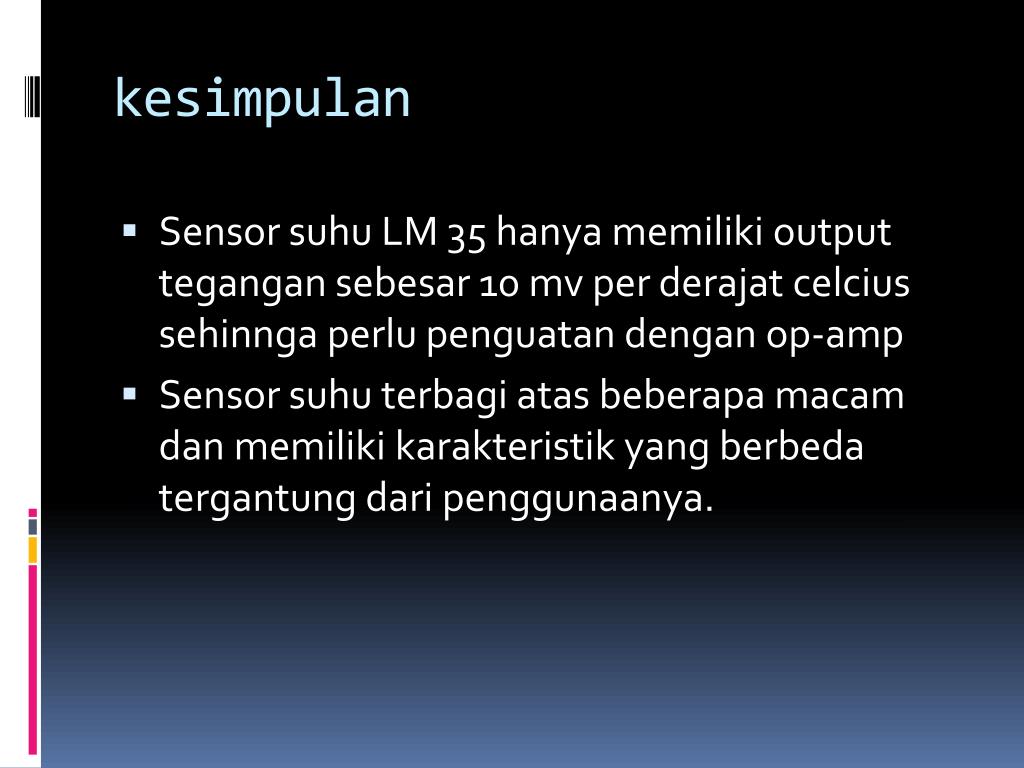

  10. kesimpulan • Sensor suhu LM 35 hanyamemiliki output tegangansebesar 10 mv per derajatcelciussehinngaperlupenguatandengan op-amp • Sensor suhuterbagiatasbeberapamacamdanmemilikikarakteristik yang berbedatergantungdaripenggunaanya.

  11. sumber • http://telinks.wordpress.com/2010/04/09/rangkaian-sensor-suhu-lm35/ • http://tutorial-elektronika.blogspot.com/2009/02/apa-dan-bagaimanakarakteristik-sensor.html • http://shatomedia.com/2008/12/sensor-suhu-lm35/
