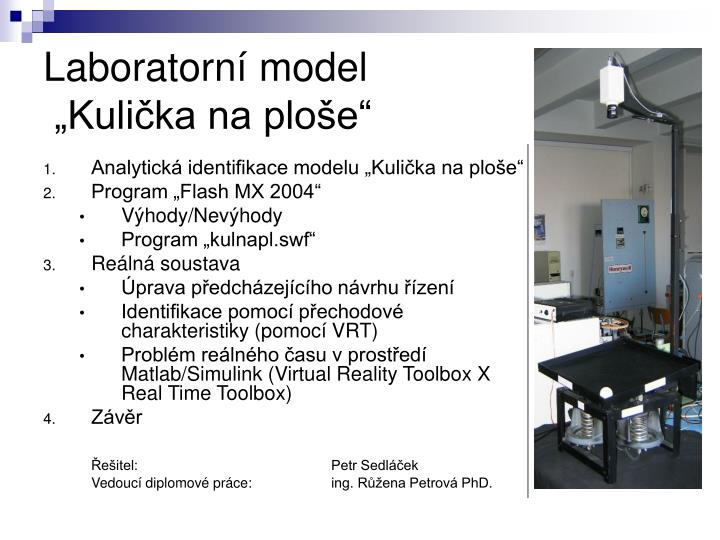

  1. Laboratorní model „Kulička na ploše“ • Analytická identifikace modelu „Kulička na ploše“ • Program „Flash MX 2004“ • Výhody/Nevýhody • Program „kulnapl.swf“ • Reálná soustava • Úprava předcházejícího návrhu řízení • Identifikace pomocí přechodové charakteristiky (pomocí VRT) • Problém reálného času v prostředí Matlab/Simulink (Virtual Reality Toolbox X Real Time Toolbox) • Závěr Řešitel: Petr Sedláček Vedoucí diplomové práce: ing. Růžena Petrová PhD.

  2. Analytická identifikace modelu „Kulička na ploše“ • Uvolnění • Rovnováha sil • Zjednodušení (bez valivého odporu, ideální akční člen, omezení rozsahu) • Stavový model

  3. Program „Flash MX 2004“ • Výhody • Práce s vektorovou grafikou • Časová osa • Prezentace na internetu • Snadné řešení reakcí na různé typy událostí • Nevýhody • Pouze 2D grafika • Omezení vlastní fantazií

  4. Program „kulnapl.swf“ • Metoda „umístění kořenů“ diferenciální rovnice • Numerické náhrady spojitého PID regulátoru a modelu soustavy • Rameno působící síly jako parametr

  5. Reálná soustavaÚprava předcházejícího návrhu řízení • Úprava konstanty C ve zpětné vazbě tak, aby měla opodstatnění.Zároveň přepočet parametrů regulátoru (Ti, Td, r0). • Úprava integrační časové konstantytak, aby trvalá regulační odchylka es=0 [mm]. • Snaha o podložení experimentálně nastavených parametrů PID regulátoru teoretickými výpočty.

  6. Reálná soustavaIdentifikace pomocí přechodové charakteristiky • Získání přechodové charakteristiky reálné soustavy pomocí Virtual Reality Toolboxu. • Vyhodnocení přechodové charakteristiky. • Získání hodnoty konstanty k z přechodové charakteristiky(výpočtem zrychlení, porovnáním). • Získání přechodové charakteristiky pneumomotoru (identifikace MPI).

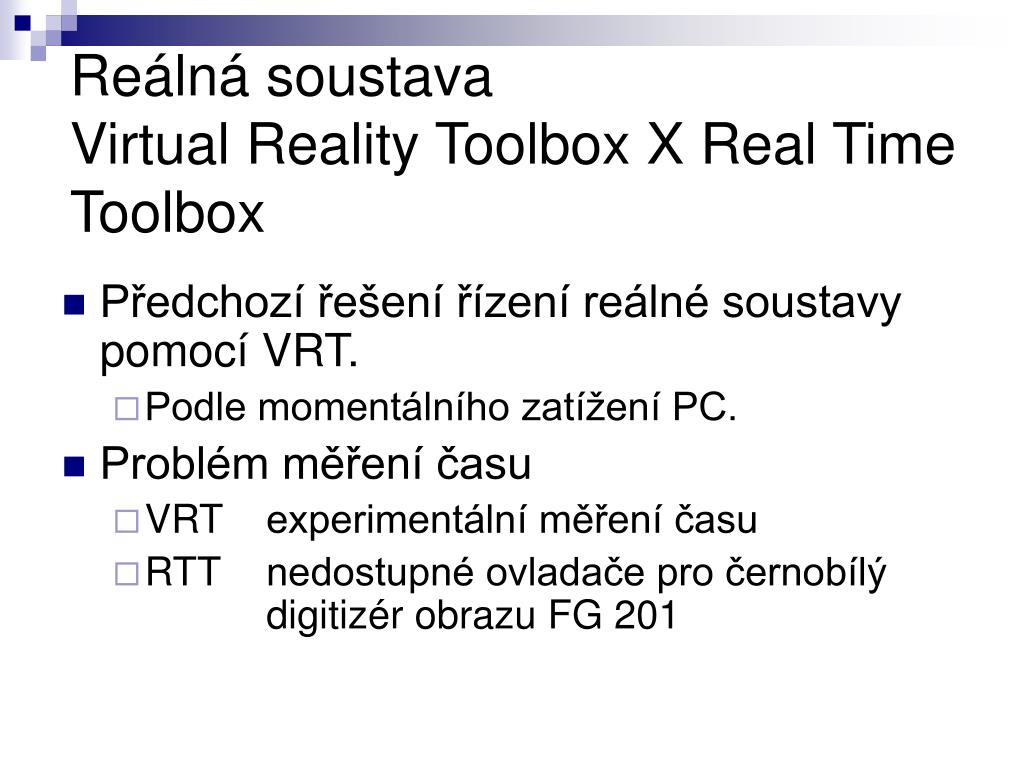

  7. Reálná soustavaVirtual Reality Toolbox X Real Time Toolbox • Předchozí řešení řízení reálné soustavy pomocí VRT. • Podle momentálního zatížení PC. • Problém měření času • VRT experimentální měření času • RTT nedostupné ovladače pro černobílý digitizér obrazu FG 201

  8. Závěr • Možné řešení problémů • Bloky „RTsync“ v demoverzi Real Time Toolbox. • Použití diskrétní formy regulace (významná je perioda vzorkování, která je omezena rychlostí zpracování obrazového signálu). • Propojení RTT s VRT. • Výsledek této diplomové práce • Simulace uzavřeného regulačního obvodu v reálném čase pomocí programu FLASH MX 2004. • Získání parametrů PD regulátoru s následným experimetnálním nastavením integrační časové konstanty Ti. Rychlá cesta ke stabilnímu a optimálnímu řízení reálného modelu. • Popis dynamiky kuličky na ploše i pneumomotoru diferenciální a diferenční rovnicí.
