  1. Hendelse på FPSO Alvheim,januar 2009 TEKNA Prosessikkerhet

  2. Alvheim FPSO • Topside: • 2 trinns separasjonstog • 2 rekompresjonstog • 2 eksporttog • TEG tørketårn • 140 000BPD olje • 2 MSm3/d gass

  3. Hva gikk galt? • Overfylling av fakkeldunk fra kjøler (sjøvann) • Med påfølgende unormal fakkling • og ”fallende” flammer fra fakkeltårn • Fakkeldunk beskyttet i henhold til normal designpraksis • Hvorfor gikk det galt?

  4. Systemoversikt

  5. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M Systemer involvert i hendelsen Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

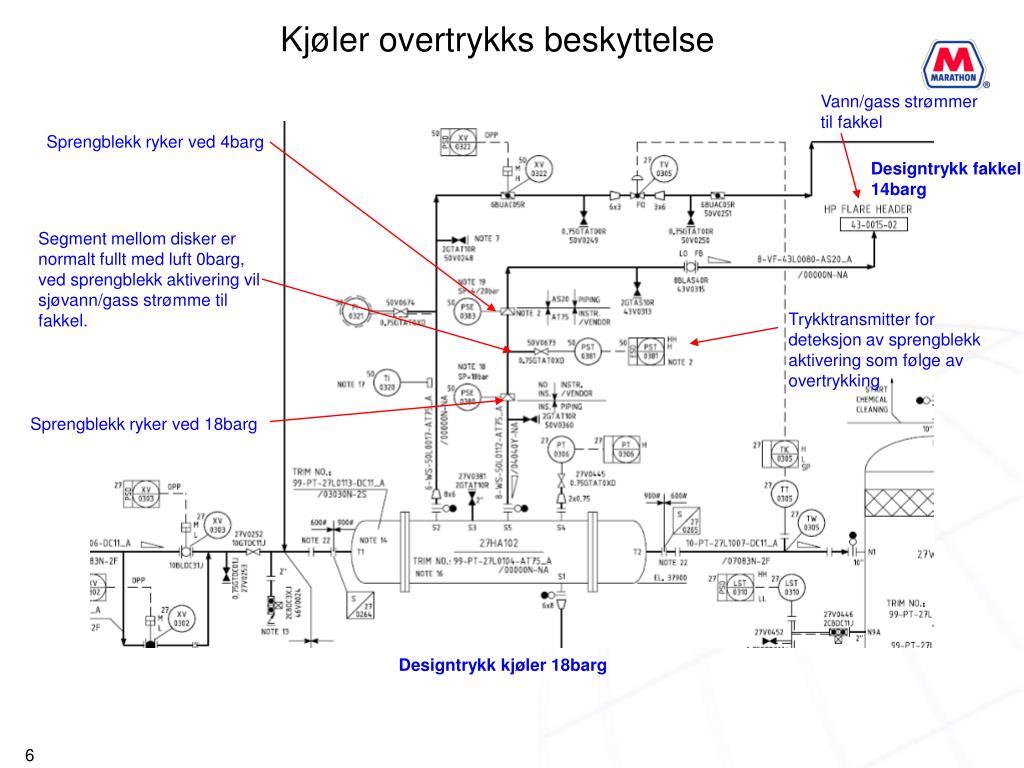

  6. Kjøler overtrykks beskyttelse Vann/gass strømmer til fakkel Sprengblekk ryker ved 4barg Designtrykk fakkel 14barg Segment mellom disker er normalt fullt med luft 0barg, ved sprengblekk aktivering vil sjøvann/gass strømme til fakkel. Trykktransmitter for deteksjon av sprengblekk aktivering som følge av overtrykking Sprengblekk ryker ved 18barg Designtrykk kjøler 18barg

  7. Fakkeldunk beskyttelse Nivåtransmitter initierer PSD3, settpunkt 42,1% Nivåtransmitter initierer ESD2, settpunkt 91,7% (2,8m) Nivåtransmitter for nivåkontroll Til fakkeltårn for brenning Trykkavlastnnigslinjer fra topside 15m x 4m

  8. Hendelsesforløp

  9. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M Under normal produksjon 16. januar 16.01.09 20:33:42 Flare Feilaktig PSD3 Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

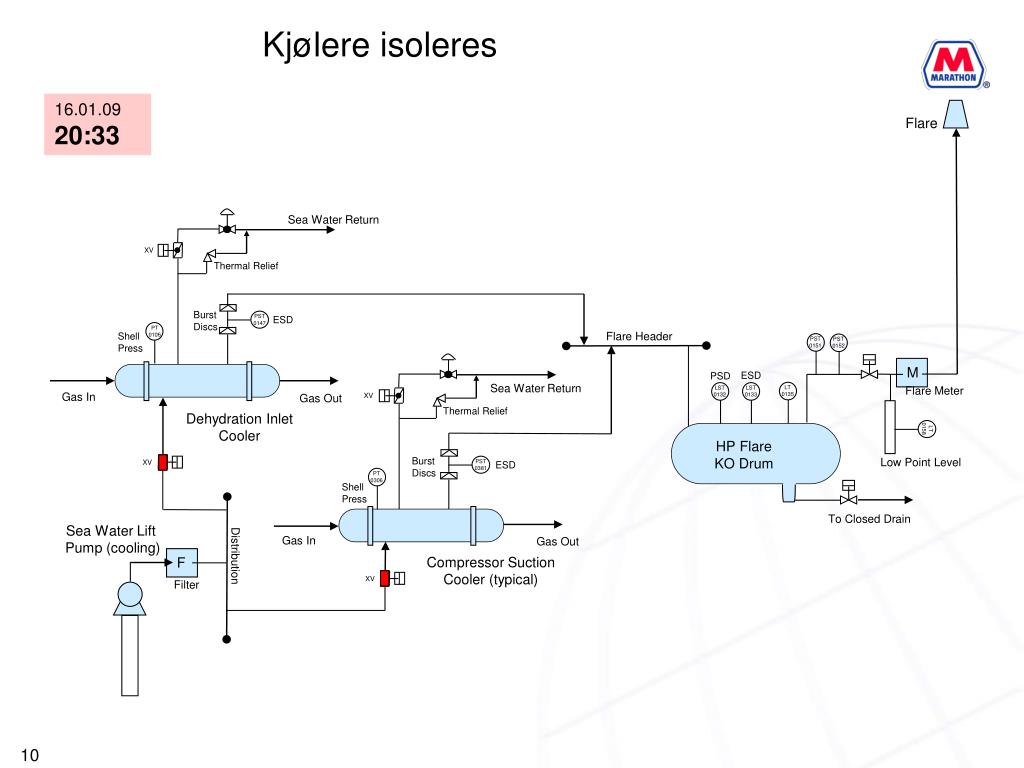

  10. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M Kjølere isoleres 16.01.09 20:33 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  11. LT 0158 PT 0306 PST 0152 PST 0151 LT 0135 LST 0133 F M Kjølere isoleres 16.01.09 20:33 Flare • Utløpsventiler stenger 5s senere for å unngå: • Innestengt trykk • Vannhammer Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

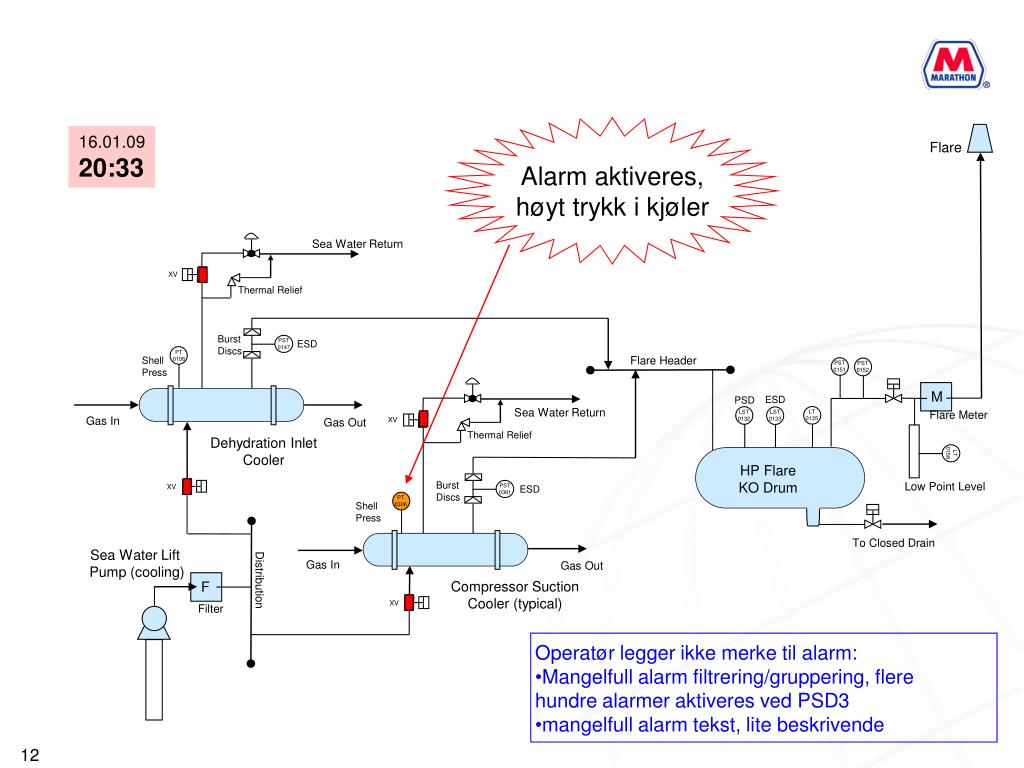

  12. LT 0158 PST 0152 PST 0151 LT 0135 LST 0133 F M Alarm aktiveres, høyt trykk i kjøler 16.01.09 20:33 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD PT 0306 Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter • Operatør legger ikke merke til alarm: • Mangelfull alarm filtrering/gruppering, flere hundre alarmer aktiveres ved PSD3 • mangelfull alarm tekst, lite beskrivende

  13. LT 0158 PST 0152 PT 0306 PST 0151 LT 0135 LST 0133 F M Termisk utvidelse med påfølgende aktivering av sprengblekk 16.01.09 20:33 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) Termisk trykkavlastning underdimensjonert, og lite pålitelige XV Filter

  14. Varmeoverføring til kjølevann med påfølgende termisk ekspansjon og trykkoppbygning Sprengblekk ryker Kjøler innløpsventil stenger Alarm Kjøler utløpsventil stenger

  15. PST 0152 PT 0306 PST 0151 LT 0158 LT 0135 LST 0133 F M 16.01.09 20:33 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Ingen ESD 2 blir aktivert Compressor Suction Cooler (typical) XV Filter

  16. Hvorfor ingen deteksjon? • Designsvakheter: • Scantime for transmitter spesifisert på SCD til 100ms • Installert trykktransmitter har en responstid på 530ms • Trip node satt til 1s scantime • Deteksjonsloop ikke rask nok til å detektere trykkpuls som følge av termisk ekpansjon After 530ms a 4 barg input pressure would give an output value of 2,15barg What if pressure pulse only last for up to 100ms? Input signal; Pressure in pipe Output signal; 4-20ma

  17. PST 0152 LT 0158 PST 0151 LT 0135 PT 0306 LST 0133 F M Prosessen tilbakestilles og normaliseres PSD nivåtransmitter Inhibiteres 16.01.09 20:35 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) • Problemer med nivåstransmittere (Radar): • Mange feilaktige aktiveringer • Operatør stoler ikke alltid på nivåvisning • type nivåmåler ikke lenger anbefalt XV Filter

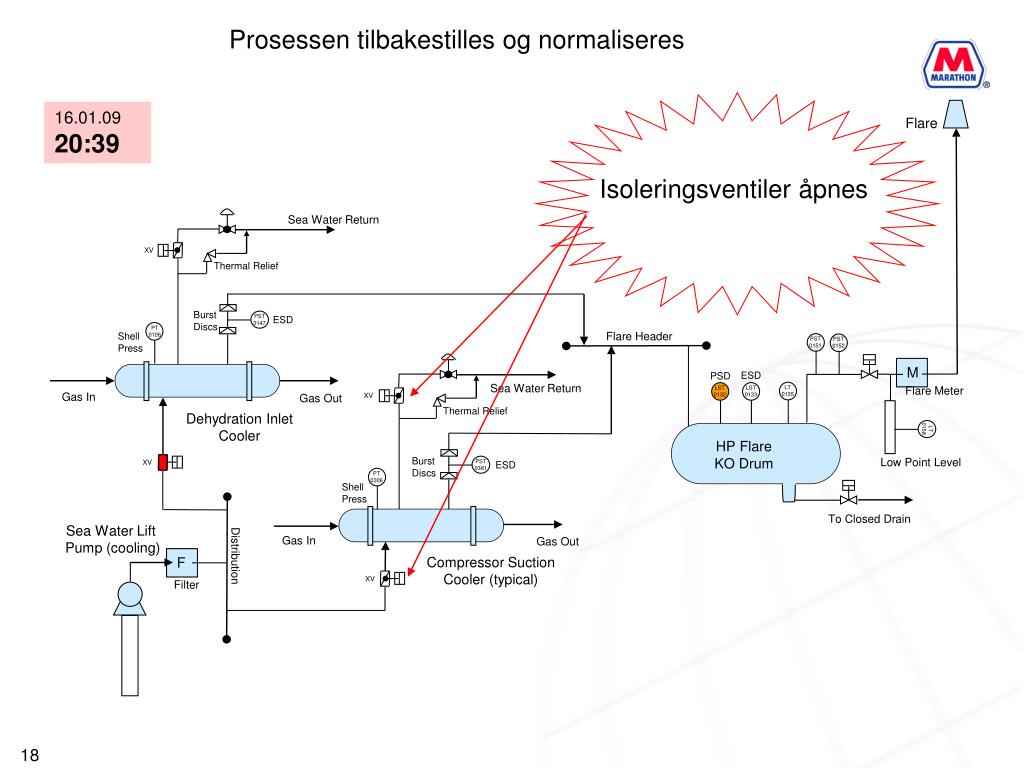

  18. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M Prosessen tilbakestilles og normaliseres Isoleringsventiler åpnes 16.01.09 20:39 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  19. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 20:39 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Fakkel fylles med vann ~500m3/h Compressor Suction Cooler (typical) XV Filter

  20. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M PSD nivå (42%) nås, men ingen aksjon da transmitter er inhibitert 16.01.09 20:42 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  21. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M Alarm høy ved 85% 16.01.09 20:52 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  22. LT 0158 PST 0152 PT 0306 PST 0151 LT 0135 LST 0133 F M Noen ventiler lukkes manuelt 16.01.09 20:53 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter Operatør vet ikke hvilken kjøler som evt. strømmer til fakkel, da ingen sprenblekk aktiveringer har gitt alarm/nedstenging.

  23. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M ESD2 aktiveres og lukker resterende ventiler 16.01.09 20:53 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press Fylling av fakkeldunk opphører To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  24. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 20:54 Flare Trykkavlastning av topside initieres som følge av ESD2 Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  25. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M Operatør inhibiterer ESD nivåtransmitter og ”tvinger” noen ventiler åpne 16.01.09 20:56 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) Ved å inhibitere ESD transmitter får operatør mulighet til å drenere fakkeldunk, samtidig frigjøres andre ventiler for operasjon XV Filter Onshore har bedt om å la kjølerne ”puste” ved stans; utløpsventiler ønskes åpnet for å unngå termisk ekspansjon

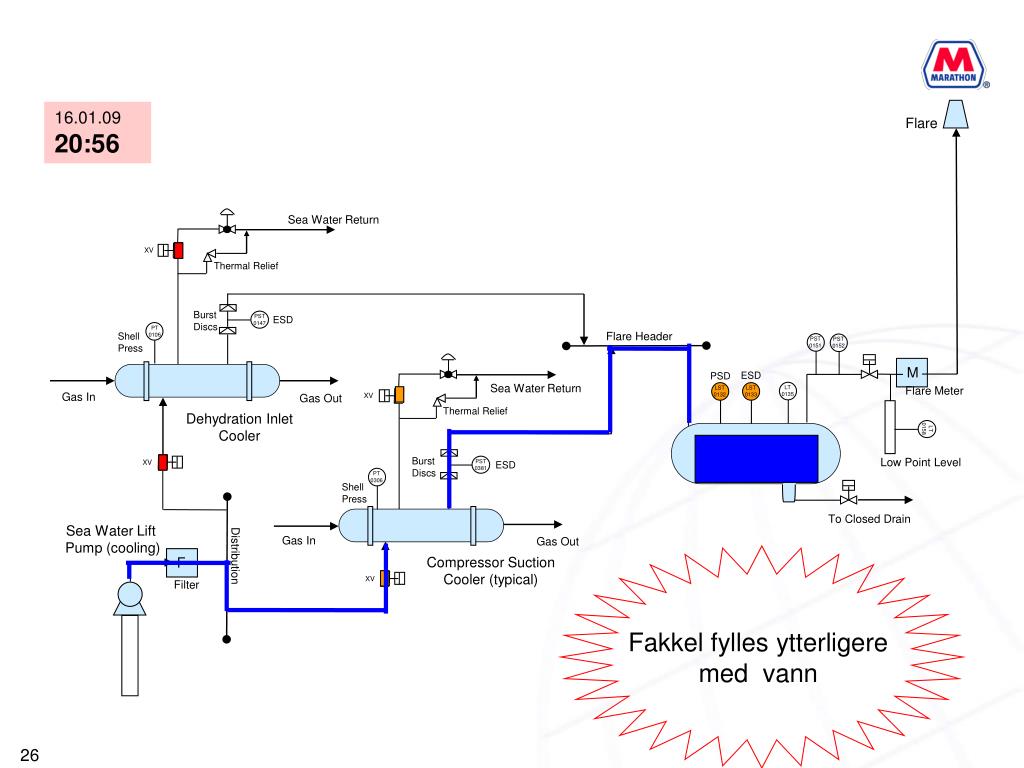

  26. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 20:56 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Fakkel fylles ytterligere med vann Compressor Suction Cooler (typical) XV Filter

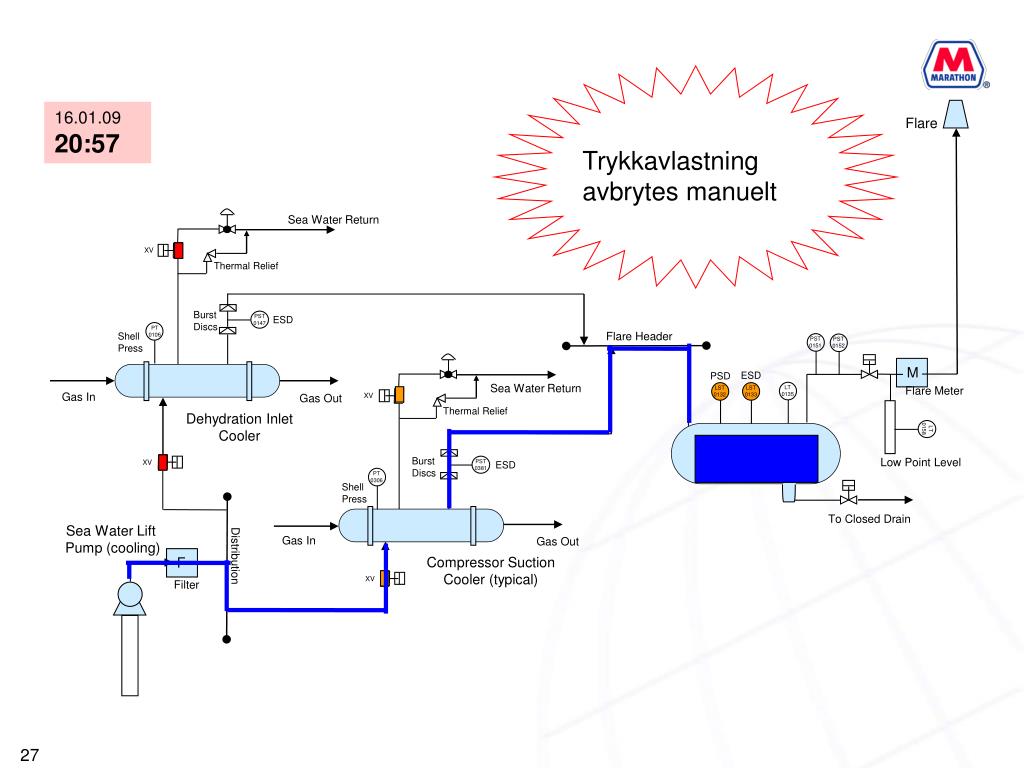

  27. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 20:57 Flare Trykkavlastning avbrytes manuelt Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  28. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 20:56 – 21:05 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Fakkel nivå går utover ESD-sensorensmåleområde Compressor Suction Cooler (typical) XV Filter

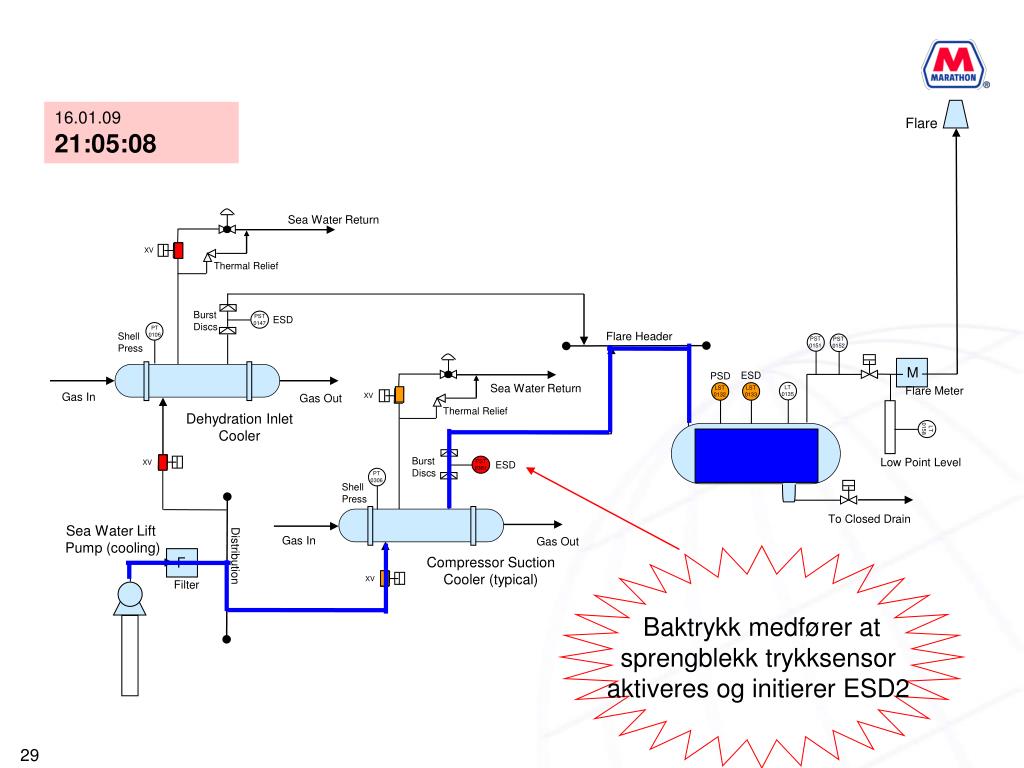

  29. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 21:05:08 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Baktrykk medfører at sprengblekk trykksensor aktiveres og initierer ESD2 Compressor Suction Cooler (typical) XV Filter

  30. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 21:05 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution ESD 2 stenger bare noen ventiler da noen ventiler er overstyrt manuelt Compressor Suction Cooler (typical) XV Filter

  31. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 21:05:18 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Trykksensor inhibiteres Compressor Suction Cooler (typical) XV Filter

  32. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M sprengblekk trykksensorer på kjøler 2 aktiveres og initierer ESD2 16.01.09 21:07:37 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

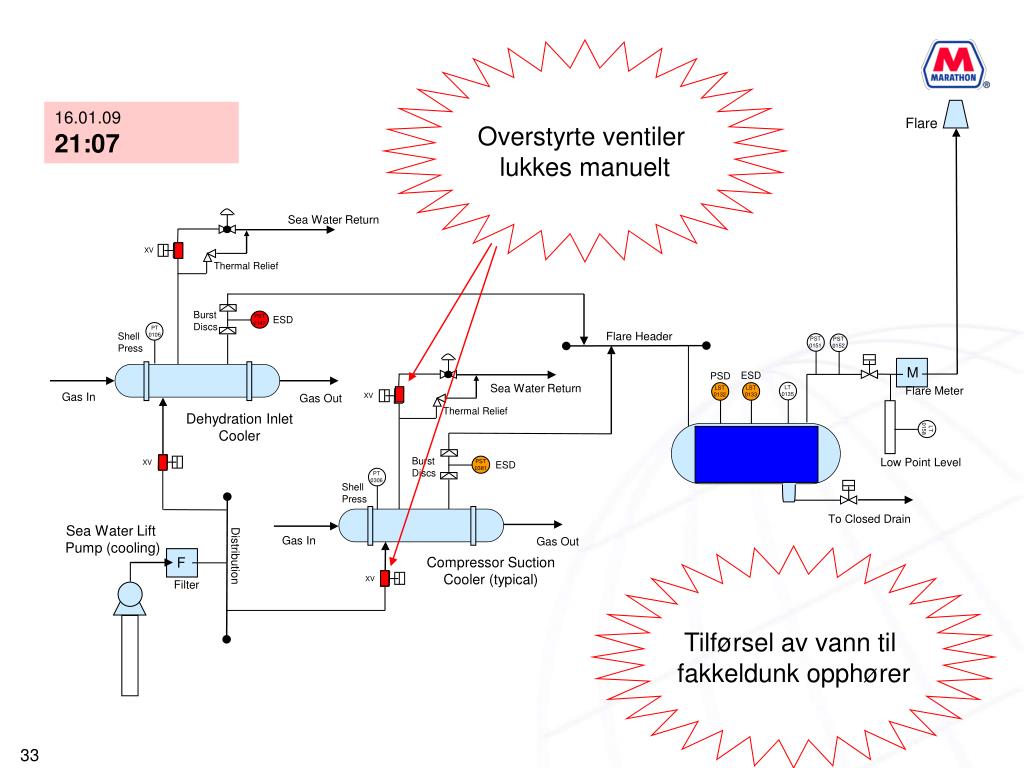

  33. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M Overstyrte ventiler lukkes manuelt 16.01.09 21:07 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Tilførsel av vann til fakkeldunk opphører Compressor Suction Cooler (typical) XV Filter

  34. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M ESD2 initierer trykkavlastning 16.01.09 21:08 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Fakkeldunk er overfyllt Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  35. Trykktransmittere viser 6 barg hvilket indikerer væskemedrivning i fakkelrør Personell observer unormale flammer PST 0152 LT 0158 PST 0151 LT 0135 PT 0306 LST 0133 F M 16.01.09 21:08 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter Ved noe væske i bunn av tank er det erfart en lavere frekvens av feilaktig aktivering. Væskenivå i fakkeldunk normalt omtrent 30% ~20m3 Maks trykk i prosessen ved andre gangs aktivering av trykkavlastning var 15barg, fakkel designtrykk er 14,5barg.

  36. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M • Prosessen trykkavlastes • Sjøvannpumpen stoppes • Nivå i fakkeldunk dreneres • Sprengblekk skiftes • Prosessen normaliseres 16.01.09 21:08  Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

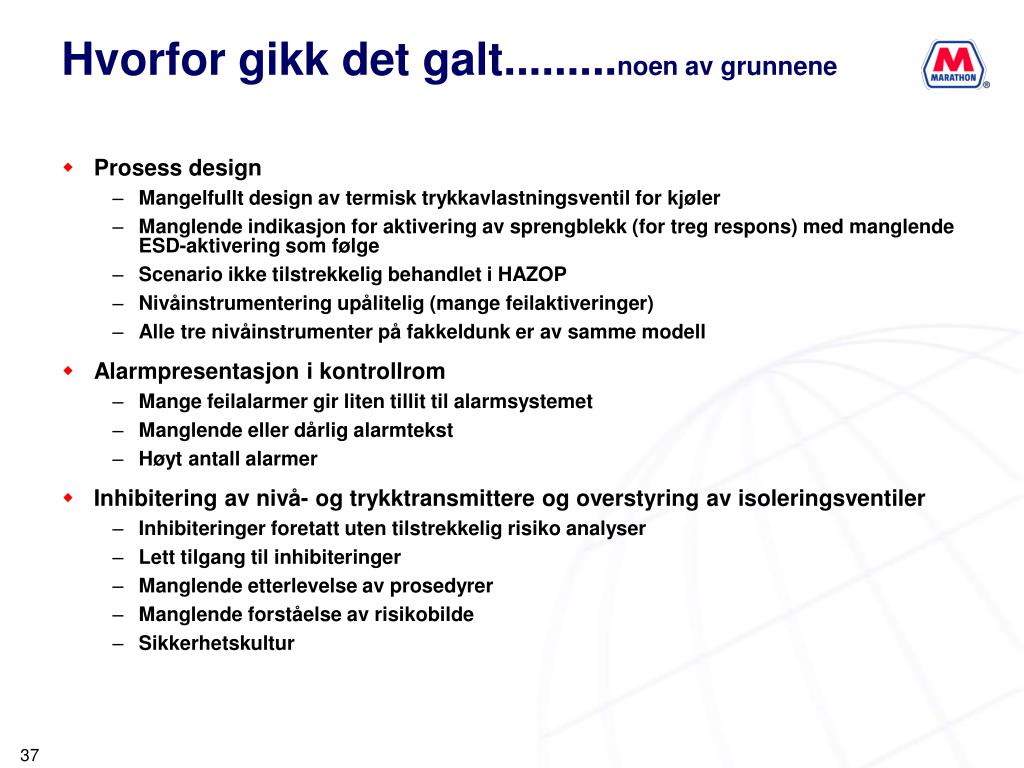

  37. Hvorfor gikk det galt.........noen av grunnene • Prosess design • Mangelfullt design av termisk trykkavlastningsventil for kjøler • Manglende indikasjon for aktivering av sprengblekk (for treg respons) med manglende ESD-aktivering som følge • Scenario ikke tilstrekkelig behandlet i HAZOP • Nivåinstrumentering upålitelig (mange feilaktiveringer) • Alle tre nivåinstrumenter på fakkeldunk er av samme modell • Alarmpresentasjon i kontrollrom • Mange feilalarmer gir liten tillit til alarmsystemet • Manglende eller dårlig alarmtekst • Høyt antall alarmer • Inhibitering av nivå- og trykktransmittere og overstyring av isoleringsventiler • Inhibiteringer foretatt uten tilstrekkelig risiko analyser • Lett tilgang til inhibiteringer • Manglende etterlevelse av prosedyrer • Manglende forståelse av risikobilde • Sikkerhetskultur

  38. Potensial i hendelsen

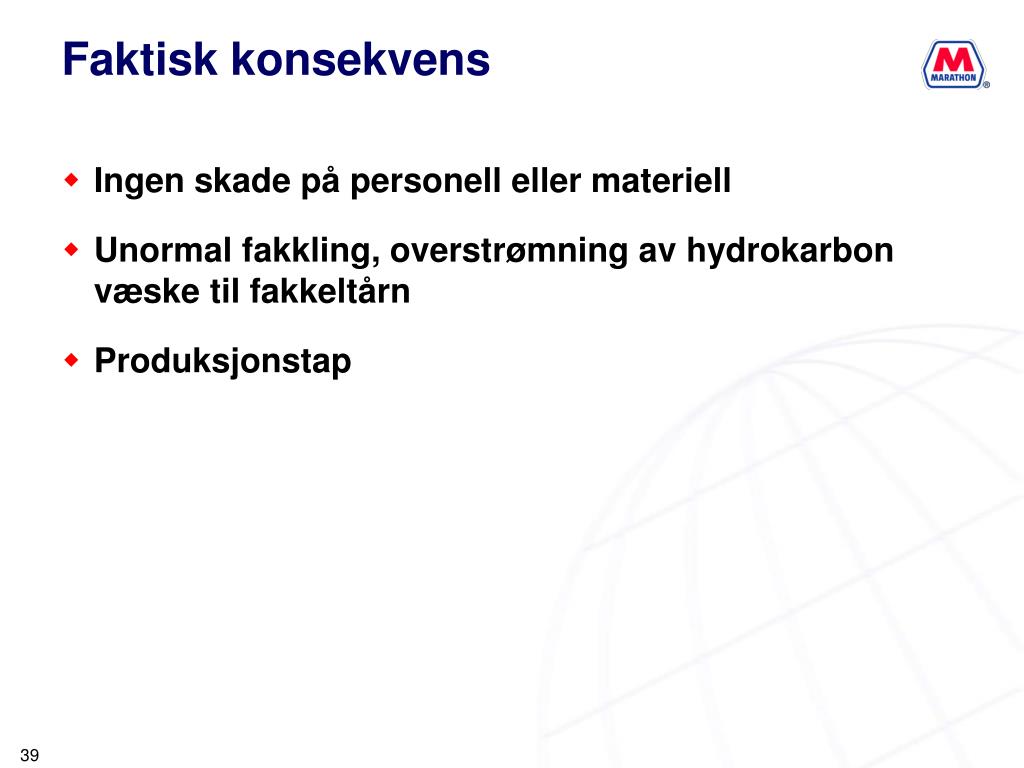

  39. Faktisk konsekvens • Ingen skade på personell eller materiell • Unormal fakkling, overstrømning av hydrokarbon væske til fakkeltårn • Produksjonstap

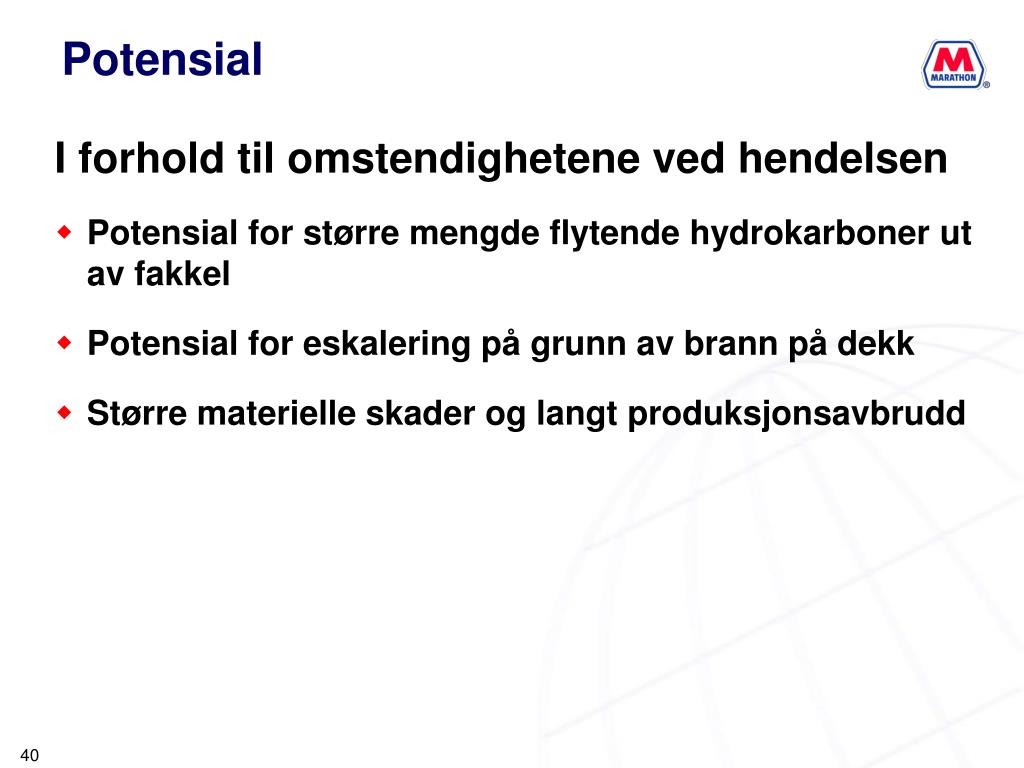

  40. Potensial I forhold til omstendighetene ved hendelsen • Potensial for større mengde flytende hydrokarboner ut av fakkel • Potensial for eskalering på grunn av brann på dekk • Større materielle skader og langt produksjonsavbrudd

  41. Potensial ved hendelsen I verste fall… • Dersom trykkavlasting av anlegget med fullt produksjonstrykk skjer samtidig som flammedunken er overfylt og deler av fakkelsystemet er væskefyllt, kan lokale transiente overtrykk oppstå som er høyere enn designtrykk for fakkelsystemet • Kan føre til hydrokarbonlekkasjer andre steder enn ved fakkelutløp • Kan gi antennelse/eksplosjon • Større materielle skader og langt produksjonsavbrudd

  42. Lignende hendelse Alvheim (uken etter)

  43. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M Under normal produksjon 22. januar 22.01.09 14:00 Flare Feilaktig PSD3 Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  44. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M Under normal produksjon 22. januar 22.01.09 14:00 Flare PSD nivåtransmitter inhibiteres Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  45. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M Strømkutt 23. januar 23.01.09 15:16 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) Sjøvannspumpe stopper og initierer PSD3 XV Filter

  46. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M PSD3 isolerer kjølerne 23.01.09 15:16 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  47. LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M En kjøler deisoleres manuelt 23.01.09 16:14 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter

  48. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 23.01.09 16:52 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter Sjøvannspumpe startes

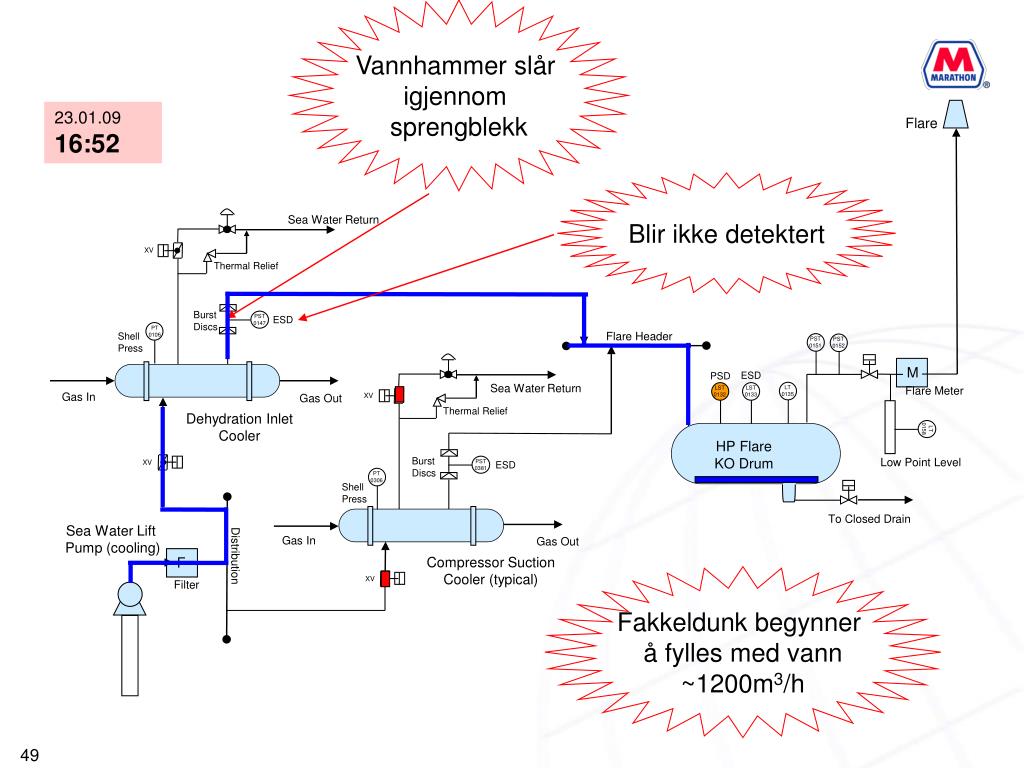

  49. Vannhammer slår igjennom sprengblekk LT 0158 PST 0152 PST 0151 PT 0306 LT 0135 LST 0133 F M 23.01.09 16:52 Flare Blir ikke detektert Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) Fakkeldunk begynner å fylles med vann ~1200m3/h XV Filter

  50. LT 0158 PST 0152 PST 0151 LT 0135 PT 0306 LST 0133 F M 23.01.09 16:53:44 Flare Sea Water Return XV Thermal Relief Burst Discs PST 0147 ESD PT 0106 Flare Header Shell Press ESD PSD Sea Water Return Flare Meter LST 0132 Gas In Gas Out XV Thermal Relief Dehydration Inlet Cooler HP Flare KO Drum Burst Discs Low Point Level PST 0381 XV ESD Shell Press To Closed Drain Sea Water Lift Pump (cooling) Gas In Gas Out Distribution Compressor Suction Cooler (typical) XV Filter PSD nivå nåes, men er inhibitert
