  1. Laboratorijske vežbe iz Osnova Elektrotehnike Uputstvo za upotrebu laboratorijskih instrumenata

  2. Na laboratorijskim vežbama upotrebljavaju se: Analogni i Digitalni instrumenti

  3. Analogni instrument Može da služi kao ampermetar, voltmetar ili ommetar. Pre upotrebe instrumenta potrebno je podesiti signal – naizmenični ili jednosmerni. U zavisnosti od režima rada, očitavanje se vrši sa različitih skala: • Jednosmerni signal • Naizmenični signal

  4. Ampermetar Priključci ampermetra se nalaze na vrhu instrumenta Biranje opsega vrši se prebacivanjem preklopnika u odgovarajući položaj VAŽNO: Preklopnik instrumenta se uvekpostavlja na prvu veću vrednost od očekivane vrednosti struje koja se meri.

  5. Ampermetar Ampermetar meri jačinu struje u odnosu na prikazani referentni smer I +

  6. Ampermetar Očitavanje izmerene vrednosti vrši se na jednoj od skala u zavisnosti od prirode signala i odabranog opsega Vrednost jednog podeoka dobija se iz formule: Ki=Imax/αmax[A/pod] gde je: - Imax odabrani strujni opseg - αmax maksimalno skretanje instrumenta Merena vrednost dobija se iz formule: I=Ki∙αi=(Imax/αmax)∙αi , gde je: I – vrednost struje koja se meri αi – skretanje ampermetra u podeocima

  7. Ampermetar Vrednost jednog podeoka dobija se iz formule: Ki=Imax/αmax = (2.5∙10-3)/25 = 0.1 [mA/pod] gde je: - Imax odabrani strujni opseg - αmax maksimalno skretanje instrumenta Vrednost merenestruje je: I=Ki∙αi=0.1∙18.5 = 1.85[mA]

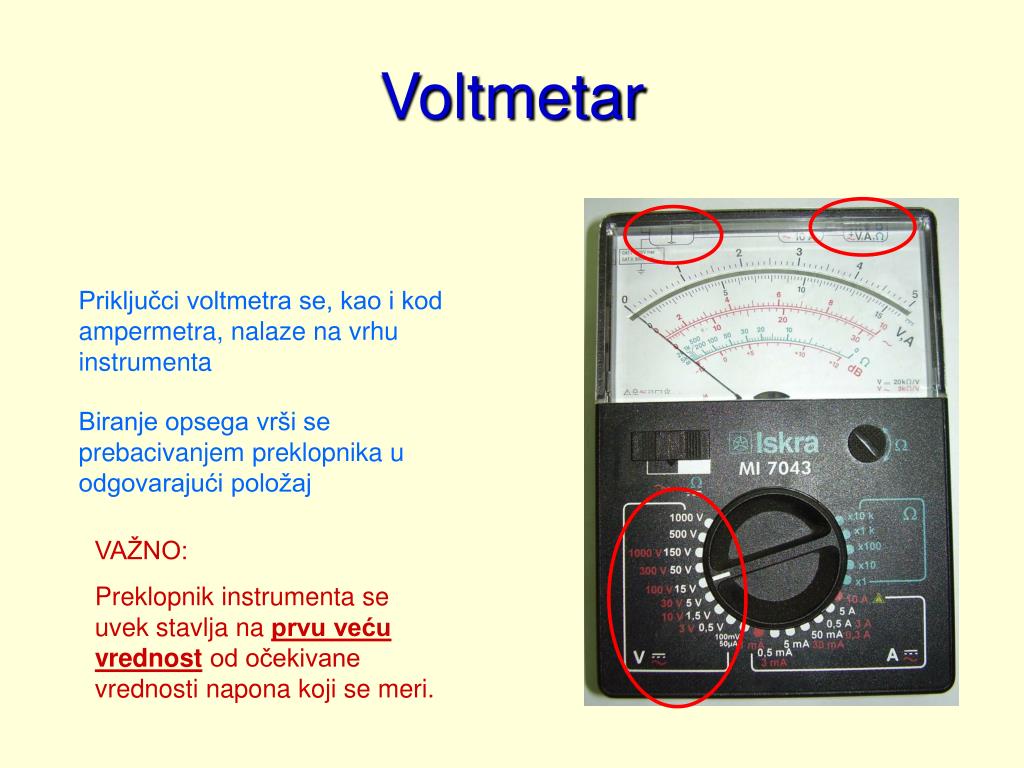

  8. Voltmetar Priključci voltmetra se, kao i kod ampermetra, nalaze na vrhu instrumenta Biranje opsega vrši se prebacivanjem preklopnika u odgovarajući položaj VAŽNO: Preklopnik instrumenta se uvek stavlja na prvu veću vrednostod očekivane vrednosti napona koji se meri.

  9. Voltmetar Voltmetar meri napon u odnosu na prikazani referentni smer + U + U

  10. Voltmetar Očitavanje izmerene vrednosti vrši se isto kao kod ampermetra Vrednost jednog podeoka dobija se iz formule: Ku=Umax/αmax = 3/30 = 0.1 [V/pod] gde je: - Umax odabrani naponski opseg - αmax maksimalno skretanje instrumenta Vrednost merenog napona je: U=Ku∙αu=0.1∙17 = 1.7 [V]

  11. Digitalni instrument Digitalni instrumenti se u laboratoriji koriste samo kao voltmetri !! Priključci instrumenta se nalaze pri dnu Za merenje jednosmernog napona potrebno je preklopnik staviti u ovaj opseg skale Za merenje naizmeničnog napona potrebno je preklopnik staviti u ovaj opseg skale Povezivanje digitalnog instrumenta u kolo vrši se na isti način kao i kod analognog

  12. Povezivanje instrumenta u kolo • Ampermetar se vezuje u kolo redno, tako u njemui elementu šeme postoji ista struja. I A + E R

  13. Povezivanje instrumenta u kolo • Voltmetar se vezuje u kolo paralelno, tako da je na njemu i elementu šeme isti napon. + + E V R U

  14. Primer pravilnog priključenja ampermetra i voltmetra Voltmetar Ampermetar
