  1. Сети с техникой виртуальных каналов:X.25Frame RelayATM

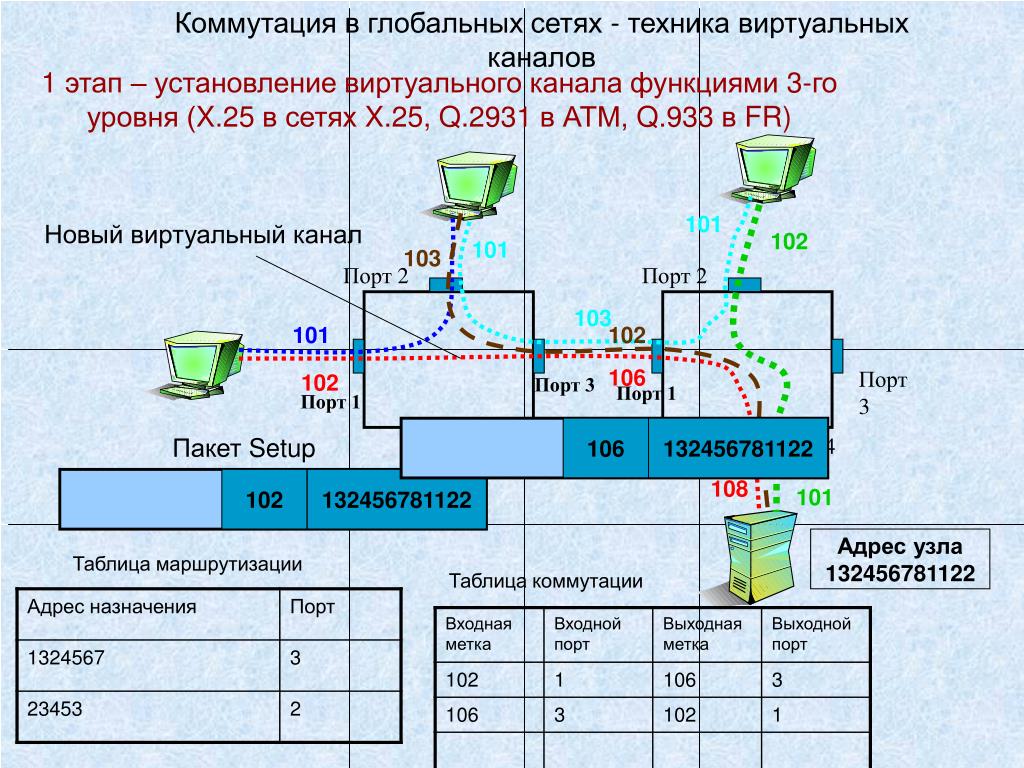

  2. Коммутация в глобальных сетях - техника виртуальных каналов Пакет Setup 106 102 132456781122 132456781122 1 этап – установление виртуального канала функциями 3-го уровня (X.25 в сетях X.25, Q.2931 в АТМ, Q.933 в FR) 101 Новый виртуальный канал 102 101 103 Порт 2 Порт 2 103 101 102 106 Порт 3 102 Порт 3 Порт 1 Порт 1 Порт 4 103 108 101 Адрес узла 132456781122 Таблица маршрутизации Таблица коммутации

  3. Порт 2 Порт 3 Порт 1 Порт 4 Коммутация в глобальных сетях - техника виртуальных каналов 101 102 101 103 Порт 2 103 101 102 102 106 Порт 3 Порт 1 Порт 4 Кадр 103 DLCI 108 101 Виртуальный канал

  4. Порт 2 Порт 3 Порт 1 3 1 Порт 4 102 106 108 2 Коммутация в глобальных сетях - техника виртуальных каналов 102 101 102 101 103 Порт 2 103 101 102 102 106 Порт 3 Порт 1 К1 К2 Порт 4 103 108 101 Таблица коммутации К1

  5. Сети X.25 Стандарт Х.25 “Интерфейс между оконечным оборудованием данных и аппаратурой передачи данных для терминалов, работающих в пакетном режиме в сетях передачи данных общего пользования”. Первый проект стандарта - 1974 год (опыт сетей Datapac, Tymnet и Telenet). Проект пересматривался МККТТ в 1976, 1978 и 1984 гг. ¨      Асинхронный трафик терминалов преобразуется в пакеты, в которых биты передаются синхронно ¨      Большое внимание уделено процедурам контроля ошибок и подтверждения достоверности передачи ¨      Три уровня протоколов: Þ     физический: Х.21 и Х.21bis (RS-232, RS-422, V.35) Þ     канальный: LAP-B (подмножество HDLC) Þ     сетевой: Х.25/3 ¨      Не определены алгоритмы маршрутизации ¨      Адресация - стандарт Х.121 ZXXX XX...XX - всего 14 цифр (Z=2,3,...,7 X=0,1,...,9)

  6. Архитектура сетей X.25

  7. Компьютер 4 3 2 3 2 Компьютер Коммутатор Коммутатор 4 3 X.25 X.25 X.25 LAP-B LAP-B LAP-B 3 2 2 2 X.21 X.21 X.21 X.21 X.21 X.21 1 1 2 1 1 1 1 Протоколы сетей Х.25 Switched Virtual Channel, SVC – коммутируемый виртуальный канал Permanent Virtual Channel, PVC – постоянный виртуальный канал

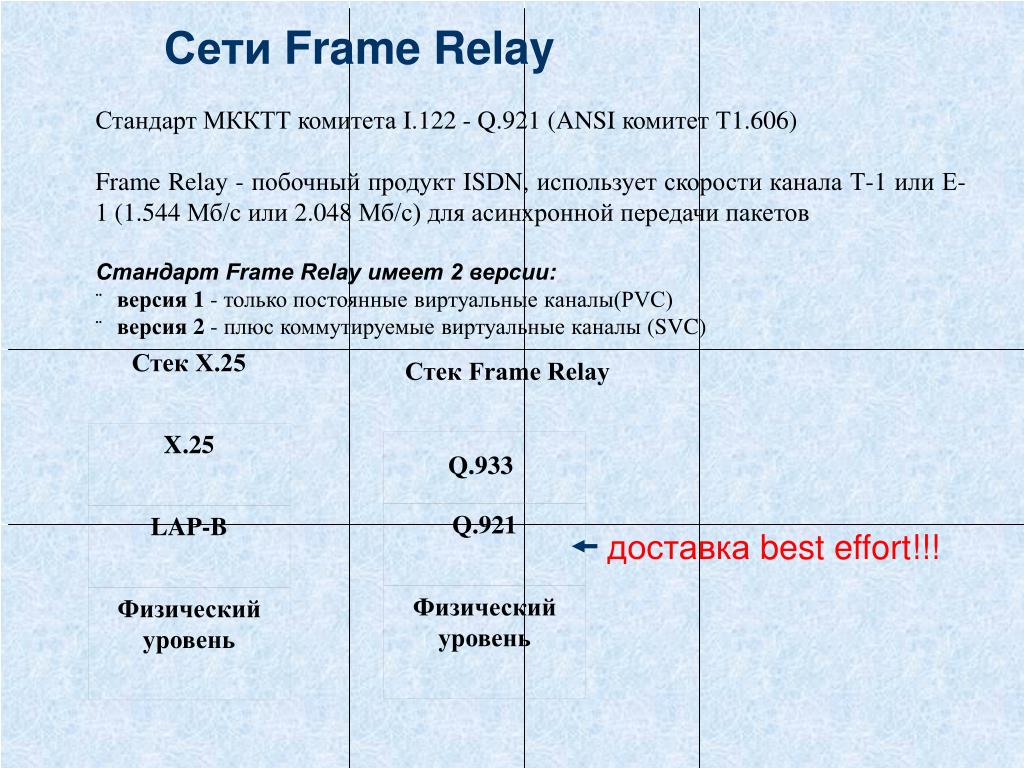

  8. Стек Frame Relay Q.921 Физическийуровень Q.933 Стек X.25 X.25 LAP-B Физическийуровень Сети Frame Relay Стандарт МККТТ комитета I.122 - Q.921 (ANSI комитет Т1.606) Frame Relay - побочный продукт ISDN, использует скорости канала Т-1 или Е-1 (1.544 Мб/с или 2.048 Мб/с) для асинхронной передачи пакетов Стандарт Frame Relay имеет 2 версии: ¨версия 1 - только постоянные виртуальные каналы(PVC) ¨версия 2 - плюс коммутируемые виртуальные каналы (SVC) доставка best effort!!!

  9. Качество обслуживания в сетях FR Параметры заказасервиса виртуального канала: CIR (Committed Information Rate) - средняя скорость в бит/с, с которой сеть согласна передавать данные пользователя CBS (Committed Burst Size) - максимальное количество бит, которое сеть согласна передать за интервал времени Т

  10. Пульсация (Burst) T1 -> C = 0 T2 -> C = Cпрот. Пакет от M1 до M2 байт Tlong -> C = Cсредн. Трафик Variable Bit Rate Скорость меняется от 0 до Cпротокола Пульсация - период T2 Измеряется в: Сек - длительность пульсации Байтах (burst size) - объем данных в импульсе Коэффициент пульсации = С прот. /С средн. Примеры: передача файлов, компрессированные голос и видео

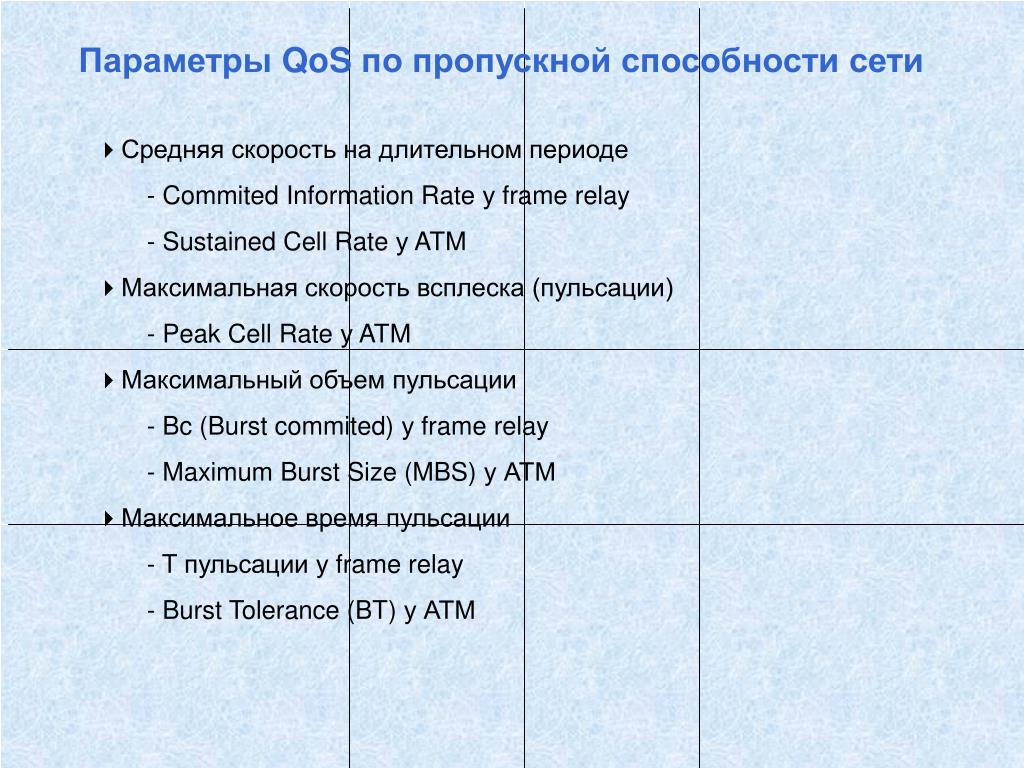

  11. Параметры QoS по пропускной способности сети • Средняя скорость на длительном периоде - Commited Information Rate у frame relay - Sustained Cell Rate у ATM • Максимальная скорость всплеска (пульсации) - Peak Cell Rate у ATM • Максимальный объем пульсации - Bc (Burst commited) у frame relay - Maximum Burst Size (MBS) у АТМ • Максимальное время пульсации - T пульсации у frame relay - Burst Tolerance (BT) у АТМ

  12. Взаимосвязь параметров пульсации Frame relay Bc = CIR x T Bc CIR T

  13. Параметры QoS по задержкам: - средняя задержка (delay) - вариация задержки (jitter) Только АТМ ! Delay = S(ti)/N – математическое ожидание Jitter = 1/N Задержка1 Ц S(ti -delay)2-коэффициент вариации Задержка 2

  14. Чувствительность приложений к потерям данных • Чувствительные к потерям приложения • Передача дискретных данных - текст, числа, неподвижные изображения - • при потере пакета данные становятся частично или полностью обесцененными - необходима повторная передача • Устойчивые к потерям приложения • Передача аналоговой информации - голос,видео - инерционность процессов позволяет при небольшом проценте потерь восстановить потерянные данные по соседним

  15. Параметры QoS по уровню потерь данных • Процент потерянных пакетов (кадров, ячеек) • - Cell Lost Ratio в АТМ • Процент искаженных кадров

  16. Принципы работы АТМ (термин введенBell Labs в 1968 году) Сеть АТМ состоит из конечных станций и коммутаторов, которые передают между конечными станциями пакеты (cell) фиксированной длины - 53 байта. Стандарты АТМ разрабатываются организацией АТМ Forum Цели технологии АТМ: ¨одновременная передача различных типов данных (голос, видео, данные компьютеров и ЛВС) ¨предоставление пропускной способности по требованию ¨использование одной и той же технологии как для локальных, так и для глобальных сетей

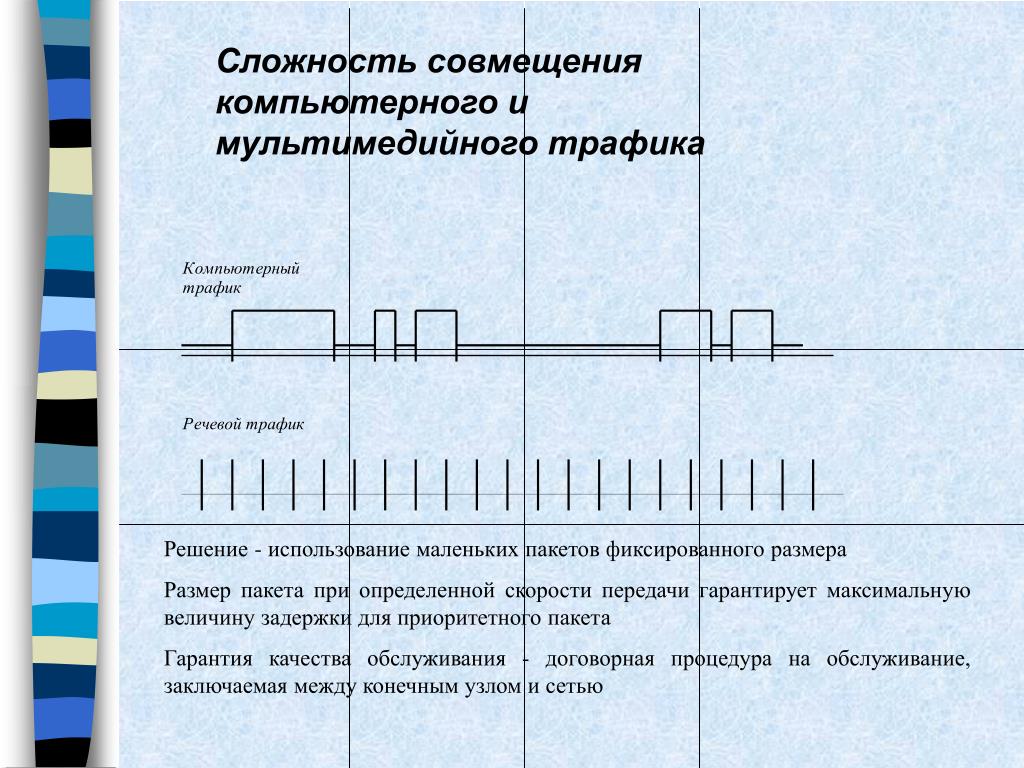

  17. Сложность совмещения компьютерного и мультимедийного трафика Решение - использование маленьких пакетов фиксированного размера Размер пакета при определенной скорости передачи гарантирует максимальную величину задержки для приоритетного пакета Гарантия качества обслуживания - договорная процедура на обслуживание, заключаемая между конечным узлом и сетью

  18. Стек протоколов АТМ

  19. Прикладной Прикладной уровень уровень TCP/IP, IPX, TCP/IP, IPX, APPN APPN AAL1-5 AAL1-5 ATM ATM ATM ATM PHY PHY PHY PHY PHY PHY Распределение протоколов АТМ по узлам сети Конечный узел АТМ Конечный узел АТМ Коммутатор АТМ/ Коммутатор АТМ

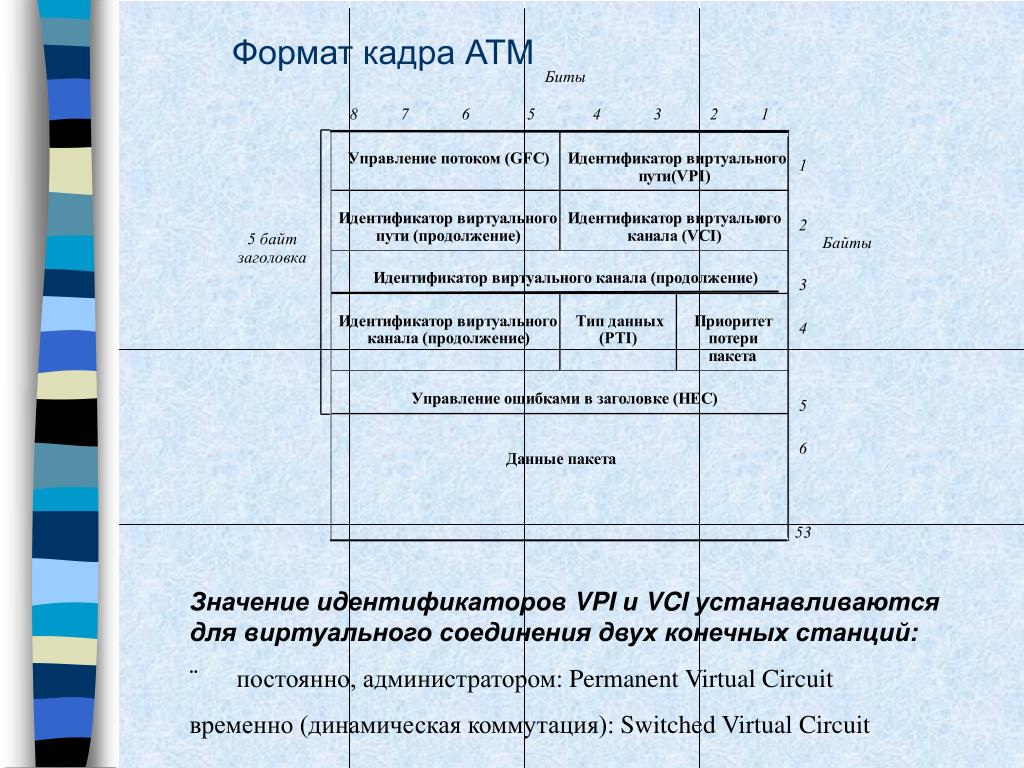

  20. Формат кадра АТМ Значение идентификаторов VPI и VCI устанавливаются для виртуального соединения двух конечных станций: ¨постоянно, администратором: Permanent Virtual Circuit временно (динамическая коммутация): Switched Virtual Circuit

  21. Класс сервиса Гарантии пропускной способности Гарантии изменения задержки Обратная связь при переполнении CBR + + - VBRrt + + - UBR - - - ABR + + + Классы сервиса в сетях АТМ

  22. Рациональное использование каналов в АТМ

  23. Уровень протоколов маршрутизации Создание и ведение таблиц маршрутизации Отбрасывание плохих пакетов Ведение очередей пакетов Определение маршрута по таблицемаршрутизации Фильтрация пакетов Анализ и модификация полей сетевого заголовка Преобразование сетевого адреса следующего маршрутизатора в локальный адрес - ARP Отбрасывание заголовка кадра, извлечение и передача пакета сетевому уровню Получение с сетевого уровня пакета, адреса следующего маршрутизатора Прием и распределение кадров по портам LLC-подуровень LAP-F LAP-D LAP-B V.35 Порт 1 Ethernet Порт 2 Ethernet Порт 4 V.35 X.25, frame relay, ISDN 802.3 10Base-T 802.3 MAC 10Base-2 802.5 UTP МаршрутизаторыФункциональная схема Уровень протоколов маршрутизации Уровень сетевых протоколов Уровень интерфейсов Порт 3 Token Ring

  24. Уровень протоколов маршрутизации Характеристики маршрутизаторов ¨Поддерживаемые сетевые протоколы: IP, CONS и CLNS OSI, IPX, AppleTalk, DECnet, Banyan VINES, Xerox XNS ¨Поддерживаемые протоколы маршрутизации: IP RIP, IPX RIP, NLSP, OSPF, IS-IS OSI, EGP, BGP, VINES RTP, AppleTalk RTMP ¨Поддерживаемые интерфейсов локальных и глобальных сетей Þдля локальных сетей Etheret, Token Ring, FDDI, Fast Ethernet, 100VG-AnyLAN и ATM Þдля глобальных сетей *физические интерфейсы последовательных линий (serial lines):RS-232, Rs-449/422, RS-530, V.35, HSSI, T1, G.703(E1), T3/E3, SONET/SDH *протоколы HDLC, PPP, X.25, frame relay, ISDN, АТМ ¨Общая производительность маршрутизатора, измеряемая в пакетах в секунду (обычно дается для пакетов Ethernet 64 байта) Диапазон: от 5000 п/с до миллионов п/с ¨Внутренняя организация и конструктивное исполнение ÞМультипроцессорные архитектуры (симметричные и ассиметричные) ÞМодульное исполнение ÞОтказоустойчивые решения

  25. Дополнительные функции маршрутизаторов при работе по коммутируемым каналам 1. Пропускная способности по требованию (bandwidth on demand) ¨Маршрутизатор устанавливает соединение только при наличии пакетов для удаленной сети ¨Экономит затраты при повременной оплате канала 2. Спуфинг (spoofing) ¨Технология "обмана" маршрутизатором серверов и клиентов, постоянно обменивающихся служебными сообщениями ¨Маршрутизатор передает служебные сообщения по глобальному каналу гораздо реже, чем в локальные сети ¨необходимо применять для стека Novell и протокола NetBIOS 3. Сжатие пакетов ¨некоторые производители обеспечивают коэффициент сжатия до 8:1 за счет компрессии данных ¨компрессия часто выполняется по собственным алгоритмам, несовместимым с алгоритмами других фирм 4.Сегментация пакетов - позволяет разделять большие передаваемые пакеты и использовать для их передачи сразу две телефонные линии

  26. Взаимодействие слоев маршрутизаторов и коммутаторов в современных сетях Традиционный способ - сеть коммутаторов используется для связи с территориально соседним маршрутизатором Результат - большое число хопов - медленное продвижение пакета

  27. Взаимодействие слоев маршрутизаторов и коммутаторов в современных сетях – обычное одноуровневое представление

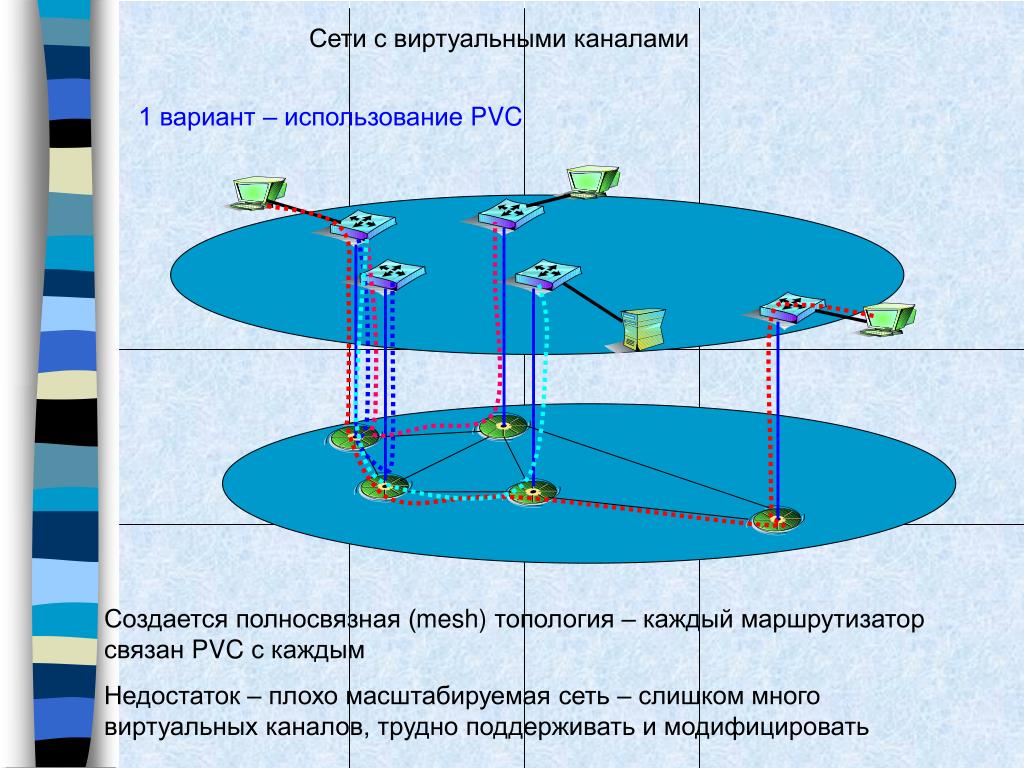

  28. Сети с виртуальными каналами 1 вариант – использование PVC Создается полносвязная (mesh) топология – каждый маршрутизатор связан PVC с каждым Недостаток – плохо масштабируемая сеть – слишком много виртуальных каналов, трудно поддерживать и модифицировать

  29. Сети с виртуальными каналами 1 вариант – использование PVC – логическая структура Каждый виртуальный канал – отдельный логический интерфейс (subinterface) – fr0/0, fr0/1, fr0/2, …

  30. Сети с виртуальными каналами 1 вариант – использование PVC – логическая структура Пример конфигурирования interface fr0/0 ip address 10.0.0.1 255.255.0.0 ip ospf network [point-to-point] encapsulation frame-relay neighbour 10.0.0.2 frame-relay map ip 10.0.0.2 201 10.1.0.1 202 10.0.01 201 interface fr0/1 ip address 10.1.0.1 255.255.0.0 ip ospf network [point-to-point] encapsulation frame-relay neighbour 10.1.0.2 frame-relay map ip 10.1.0.2 202

  31. Сети с виртуальными каналами 1 вариант – использование PVC – крупная сеть - неполносвязная Недостаток – большое число промежуточных хопов

  32. Сети с виртуальными каналами 2 вариант – использование SVC Каждый маршрутизатор может связяться с каждым – установив SVC и разорвав соединение, когда данные долго не поступают в данном направлении. Аналог полносвязных PVC, лучше масштабируется Недостаток – долгое время установления соединения Плохо для кратковременных потоков

  33. Задание arp-соответствия между IP-адресом и ATM-адресом Map-list a ip 10.1.0.3 atm-nsap 33.3333.33.333333.3333.3333.3333.3333.3333.3333.3333.33
