  1. BCC701 – Programação de Computadores I Universidade Federal de Ouro Preto Departamento de Ciência da Computação www.decom.ufop.br/bcc701 2012/01 Matrizes. Material Didático Unificado.

  2. Agenda • Introdução; • Declaração de Matrizes; • Algumas operações com matrizes; • Algumas funções aplicadas a matrizes; • Exercícios.

  3. Introdução; Declaração de matrizes; Algumas operações com matrizes; Algumas funções aplicadas a matrizes; Exercícios. Introdução

  4. Introdução Conjunto de variáveis • Ao estudar vetores observamos que, em determinadas situações, é necessário utilizar muitas variáveis com um propósito comum. Relembrando exemplos: • Para armazenar três notas de um aluno: • Nota1 = input(‘Digite a nota 1: ’); • Nota2 = input(‘Digite a nota 2: ’); • Nota3 = input(‘Digite a nota 3: ’); • Ler e imprimir cinco números: • for i = 1 : 5 Num = input(‘Digite um numero: ’); printf(‘Numero digitado: %g’, num); end

  5. Introdução Relembrando Vetor • Nestes casos, todas as variáveis representam um conjunto de valores, possuem um objetivo em comum e são do mesmo tipo de dados; • Um vetor representa conjuntos ordenados de valores homogêneos (do mesmo tipo), que podem ser números, strings e booleanos; • A palavra ordenado é empregada no sentido dos valores estarem localizados em posições ordenadas de memória, e não no sentido de estarem respeitando uma relação (<, <=, >, ou >=).

  6. Introdução Relembrando Vetor • Os itens contidos em um vetor são chamados de elementos; • A posição do elemento no vetor é chamado de índice ou subscrito, e é usado para individualizar um elemento do vetor; • O vetor nota = [8.1 5.2 9.2 7.2 6.5 5.2 8.5 9.5 6.5 10.0], pode ser representado na memória comouma sequência devariáveis distintas,com o mesmo nome,mas diferenciadas pelo índice:

  7. Introdução O tipo de dados Matriz • Agora imagine a seguinte situação: • Desejo armazenar 3 notas para 5 alunos; • Para isto eu preciso de 3 vetores ou de 5 vetores?

  8. Introdução O tipo de dados Matriz • Agora imagine a seguinte situação: • Desejo armazenar 3 notas para 5 alunos; • Para isto eu preciso de 3 vetores ou de 5 vetores? • Nenhum dos dois: posso utilizar uma matriz em que cada linha representa um aluno e cada coluna representa uma nota: Nota 1 Nota 2 Nota 3 Aluno 1 : : Aluno 5

  9. Introdução O tipo de dados Matriz • Matrizes são variáveis que contêm uma quantidade potencialmente grande de valores; • Assim como nos vetores, elementos da matriz são acessados através de índices; • Uma matriz bidimensional A, com dimensão m x n (ou seja, de m linhas e n colunas: • OBS: Um vetor corresponde a uma matriz m x 1 (no caso de um vetor coluna), ou uma matriz 1 x n (no caso de um vetor linha).

  10. Introdução O tipo de dados Matriz • Além das matrizes serem muito úteis para o armazenamento e manipulação de um grande volume de dados, elas também são muito utilizadas em diversas áreas: • Para se resolver sistemas de equações lineares; • Translação, rotação, escala de objetos em computação gráfica; • Para resolver problemas de circuitos elétricos e linhas de transmissão de energia elétrica; • Algoritmos para determinar rotas entre dois pontos; • E muito mais; • É no tratamento de matrizes que o Scilab mostra grande superioridade sobre linguagens como C, Fortran ou Java;

  11. Introdução Exemplos de uso de Matriz • Para se ter uma pequena ideia do poder das matrizes, vejamos alguns exemplos simples do nosso cotidiano que envolvem a multiplicação de matrizes: • Uma lanchonete prepara três tipos de salgados utilizando diferentes tipos de ingredientes, conforme as tabelas abaixo. Qual o preço de custo de cada salgado?

  12. Introdução Exemplos de uso de Matriz • Solução: • Custos: • Pastéis: R$ 5,30; • Empadas: R$ 4,60; • Quibes: R$ 5,80. x =

  13. Introdução Exemplos de uso de Matriz • Uma fábrica de automóveis deseja produzir uma certa quantidade de carros de dois modelos (X e Y) em três diferentes versões, utilizando três tipos de peças. Quantas peças serão necessárias para executar o plano de produção representado nas tabelas abaixo?

  14. Introdução Exemplos de uso de Matriz • Solução: • Assim, a quantidades de peças será: • Peça A: 17 + 22 + 27 = 66; • Peça B: 21 + 22 + 34 = 77; • Peça C: 18 + 28 + 28 = 74; • Calcule quantas peças cada versão demandará no total. x =

  15. Introdução Exemplos de uso de Matriz • Na resolução de sistemas de equações lineares: • Dado um sistema linear do tipo: A * X = B; • A solução é obtida resolvendo: X = A-1 * B; • Exemplo: 3x + y + 2z = 13 x + y -8z = -1 -x + 2y + 5z = 13 = A33 X31 B31

  16. Introdução Exemplos de uso de Matriz • Na resolução de sistemas de equações lineares: • Exemplo: --> A = [3, 1, 2; 1, 1, -8; -1, 2, 5]; --> B = [13; -1; 13]; --> X = inv(A) * B X = 2. 5. 1. 3x + y + 2z = 13 x + y -8z = -1 -x + 2y + 5z = 13 = A33 X31 B31 Assim, chega-se à solução: x = 2, y = 5, z = 1.

  17. Introdução; Declaração de matrizes; Algumas operações com matrizes; Algumas funções aplicadas a matrizes; Exercícios. Declaração de matrizes

  18. Declaração de matrizes Tópicos • Definindo todos os elementos; • Definindo a partir de outras matrizes; • Matriz de 1’s; • Matriz de 0’s; • Matriz identidade; • Modificando o formato de uma matriz conhecida; • Preenchendo com valores randômicos.

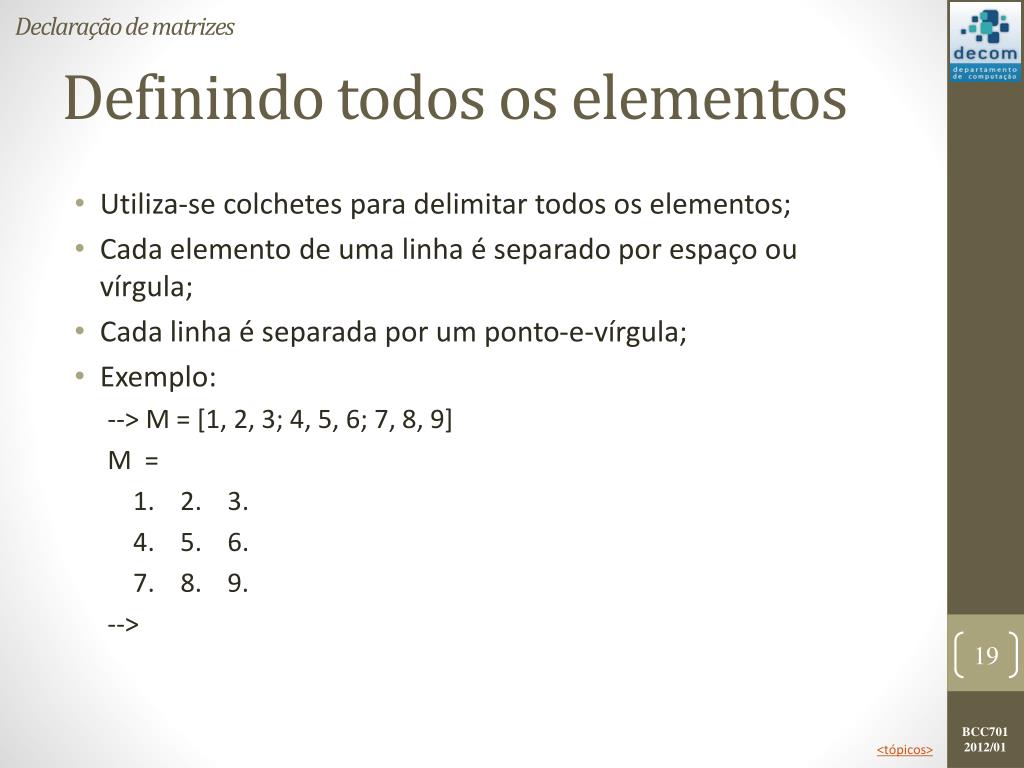

  19. Declaração de matrizes Definindo todos os elementos • Utiliza-se colchetes para delimitar todos os elementos; • Cada elemento de uma linha é separado por espaço ou vírgula; • Cada linha é separada por um ponto-e-vírgula; • Exemplo: --> M = [1, 2, 3; 4, 5, 6; 7, 8, 9] M = 1. 2. 3. 4. 5. 6. 7. 8. 9. --> <tópicos>

  20. Declaração de matrizes A partir de matrizes • A definição pode ser feita a partir de matrizes já existentes; • Exemplos: --> A = [1 2; 3 4] A = 1. 2. 3. 4. --> B = [5 6; 7 8] B = 5. 6. 7. 8. --> C = [A B] C = 1. 2. 5. 6. 3. 4. 7. 8. -->D = [A; B] D = 1. 2. 3. 4. 5. 6. 7. 8. --> <tópicos>

  21. Declaração de matrizes Matriz de 1’s • Todos os elementos assumirão valor inicial 1: Matriz = ones(<linhas>, <colunas>) • Matriz: nome da variável do tipo matriz; • ones: função que retorna uma matriz com valores 1; • <linhas>: número de linhas; • <colunas>: número de colunas. <tópicos>

  22. Declaração de matrizes Matriz de 1’s • Exemplos: • --> M1= ones(2, 5) M1 = 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. --> • --> M2 = ones(5, 2) M1 = 1. 1. 1. 1. 1. 1. 1. 1. 1. 1. --> <tópicos>

  23. Declaração de matrizes Matriz de 0’s • Todos os elementos assumirão valor inicial 0: Matriz = zeros(<linhas>, <colunas>) • Matriz: nome da variável do tipo matriz; • zeros: função que retorna uma matriz com valores 0; • <linhas>: número de linhas; • <colunas>: número de colunas. <tópicos>

  24. Declaração de matrizes Matriz de 0’s • Exemplos: • --> M1= zeros(2, 5) M1 = 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. --> • --> M2 = zeros (5, 2) M1 = 0. 0. 0. 0. 0. 0. 0. 0. 0. 0. --> <tópicos>

  25. Declaração de matrizes Matriz identidade • Todos os elementos da diagonal principal assumirão valor inicial 1, e os demais elementos assumirão 0: Matriz = eye(<linhas>, <colunas>) Matriz = eye(<matriz parâmetro>) • Matriz: nome da variável do tipo matriz; • <linhas>: número de linhas; • <colunas>: número de colunas; • <matriz parâmetro>: matriz que definirá as dimensões da matriz resultante. <tópicos>

  26. Declaração de matrizes Matriz identidade • Exemplos: --> Id1 = eye(4,3) Id1 = 1. 0. 0. 0. 1. 0. 0. 0. 1. 0. 0. 0. --> Id2 = eye(A) Id2 = 1. 0. 0. 1. --> Id3= eye(10) // 10 é uma matriz com um elemento (a11 = 10) Id3 = 1. --> <tópicos>

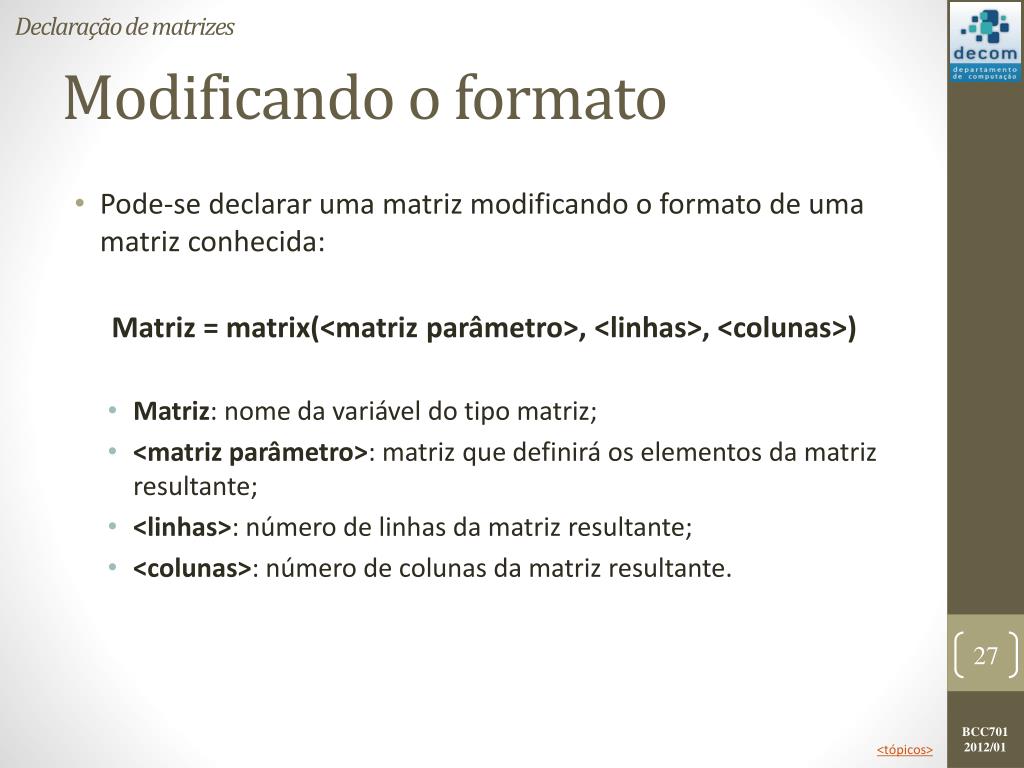

  27. Declaração de matrizes Modificando o formato • Pode-se declarar uma matriz modificando o formato de uma matriz conhecida: Matriz = matrix(<matriz parâmetro>, <linhas>, <colunas>) • Matriz: nome da variável do tipo matriz; • <matriz parâmetro>: matriz que definirá os elementos da matriz resultante; • <linhas>: número de linhas da matriz resultante; • <colunas>: número de colunas da matriz resultante. <tópicos>

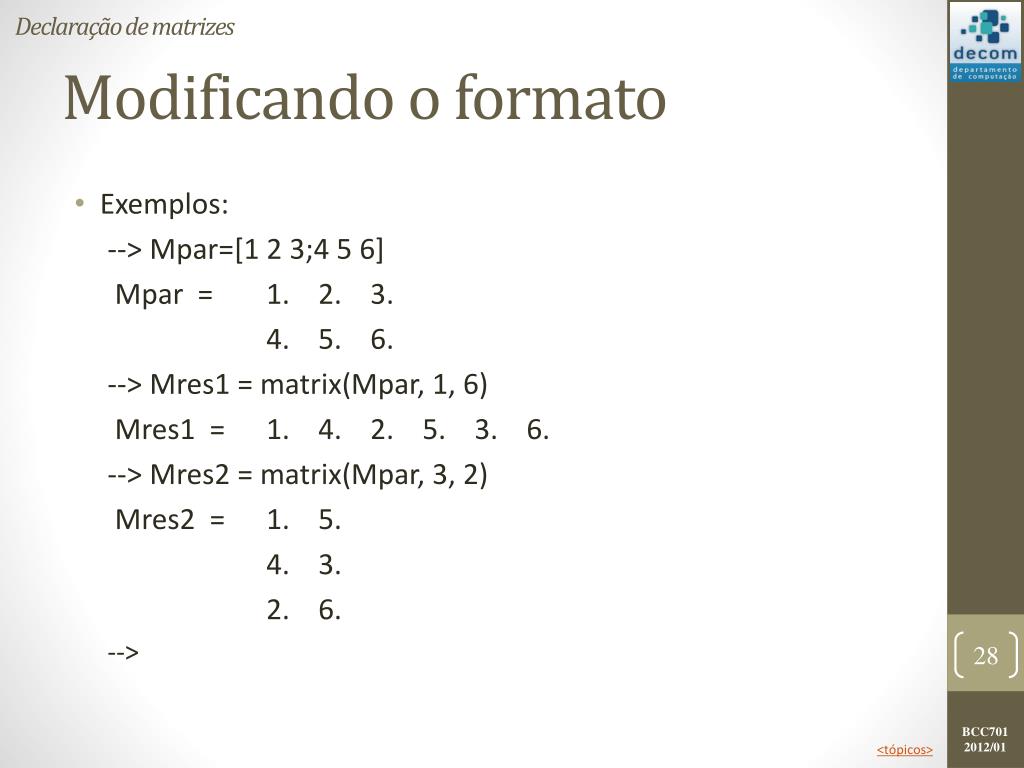

  28. Declaração de matrizes Modificando o formato • Exemplos: --> Mpar=[1 2 3;4 5 6] Mpar = 1. 2. 3. 4. 5. 6. --> Mres1 = matrix(Mpar, 1, 6) Mres1 = 1. 4. 2. 5. 3. 6. --> Mres2 = matrix(Mpar, 3, 2) Mres2 = 1. 5. 4. 3. 2. 6. --> <tópicos>

  29. Declaração de matrizes Valores randômicos • Pode-se declarar uma matriz com valores randômicos (gerados aleatoriamente): Matriz = rand(<linhas>, <colunas>) • Matriz: nome da variável do tipo matriz; • <linhas>: número de linhas da matriz resultante; • <colunas>: número de colunas da matriz resultante; • Gera valores entre 0 e 1; • A cada chamada são gerados valores diferentes. <tópicos>

  30. Declaração de matrizes Valores randômicos • Exemplos: --> Mr1 = rand(2,3) Mr1 = 0.2113249 0.0002211 0.6653811 0.7560439 0.3303271 0.6283918 -->Mr2 = rand(2,3) Mr2 = 0.8497452 0.8782165 0.5608486 0.6857310 0.0683740 0.6623569 --> Mr3 = int(rand(2,3) * 10)// Matriz com valores inteiros entre 0 e 10 Mr3 = 7. 5. 2. 1. 2. 2. --> <tópicos>

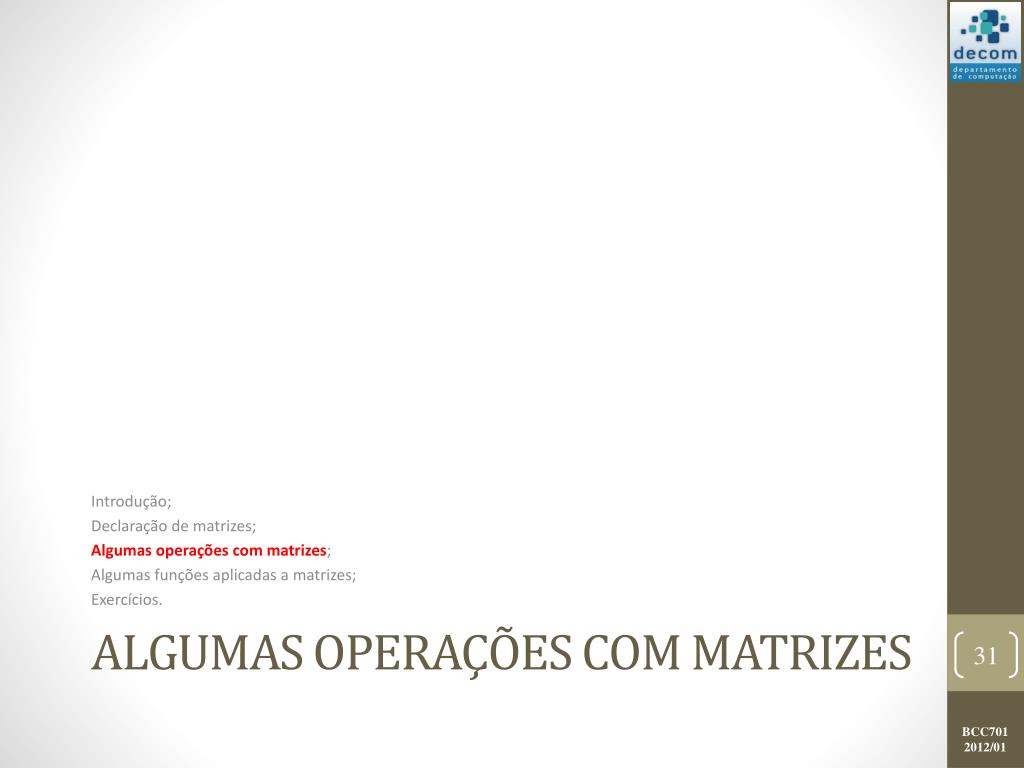

  31. Introdução; Declaração de matrizes; Algumas operações com matrizes; Algumas funções aplicadas a matrizes; Exercícios. Algumas Operações com Matrizes

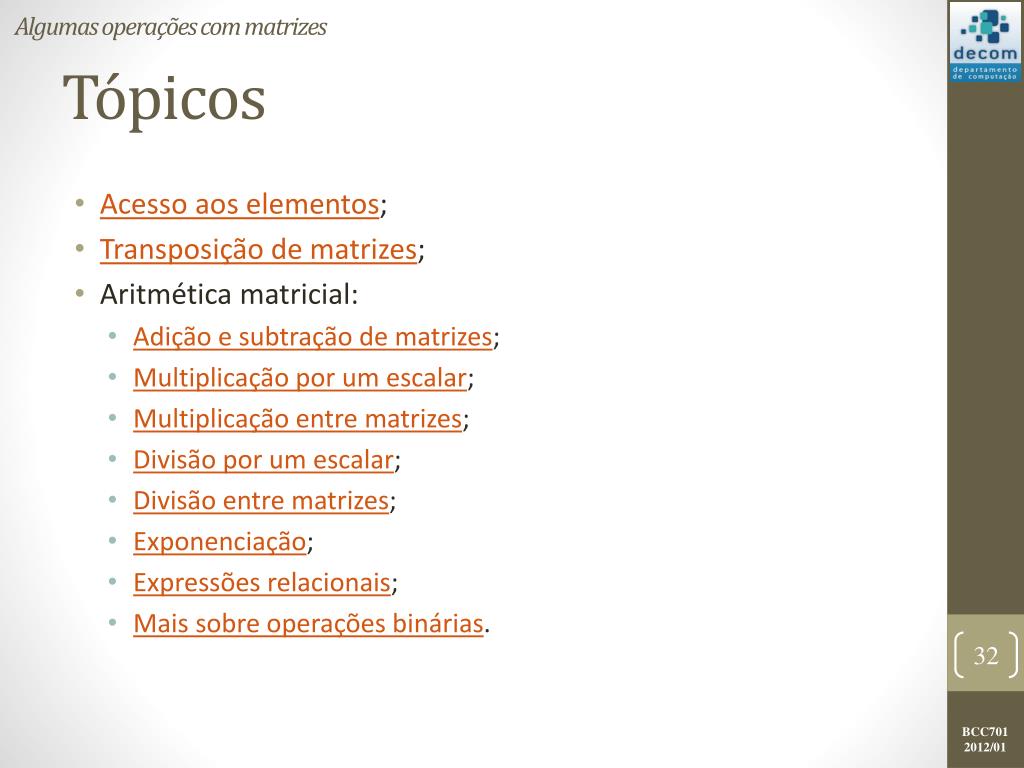

  32. Algumas operações com matrizes Tópicos • Acesso aos elementos; • Transposição de matrizes; • Aritmética matricial: • Adição e subtração de matrizes; • Multiplicação por um escalar; • Multiplicação entre matrizes; • Divisão por um escalar; • Divisão entre matrizes; • Exponenciação; • Expressões relacionais; • Mais sobre operações binárias.

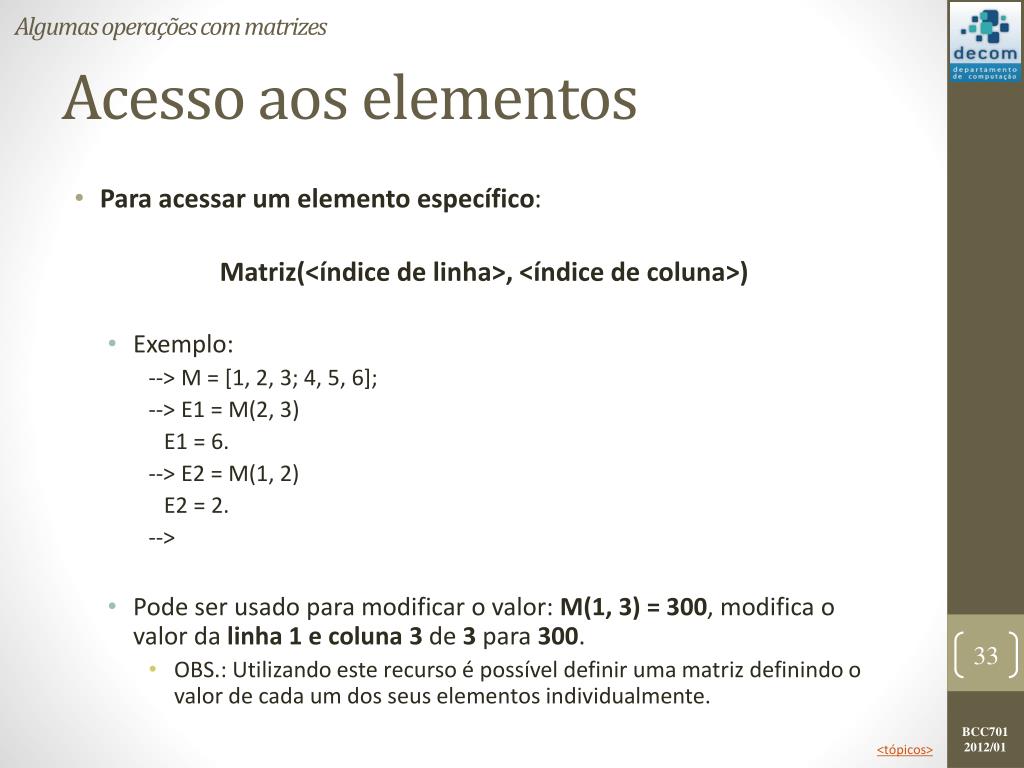

  33. Algumas operações com matrizes Acesso aos elementos • Para acessar um elemento específico: Matriz(<índice de linha>, <índice de coluna>) • Exemplo: --> M = [1, 2, 3; 4, 5, 6]; --> E1 = M(2, 3) E1 = 6. --> E2 = M(1, 2) E2 = 2. --> • Pode ser usado para modificar o valor: M(1, 3) = 300, modifica o valor da linha 1 e coluna 3 de 3 para 300. • OBS.: Utilizando este recurso é possível definir uma matriz definindo o valor de cada um dos seus elementos individualmente. <tópicos>

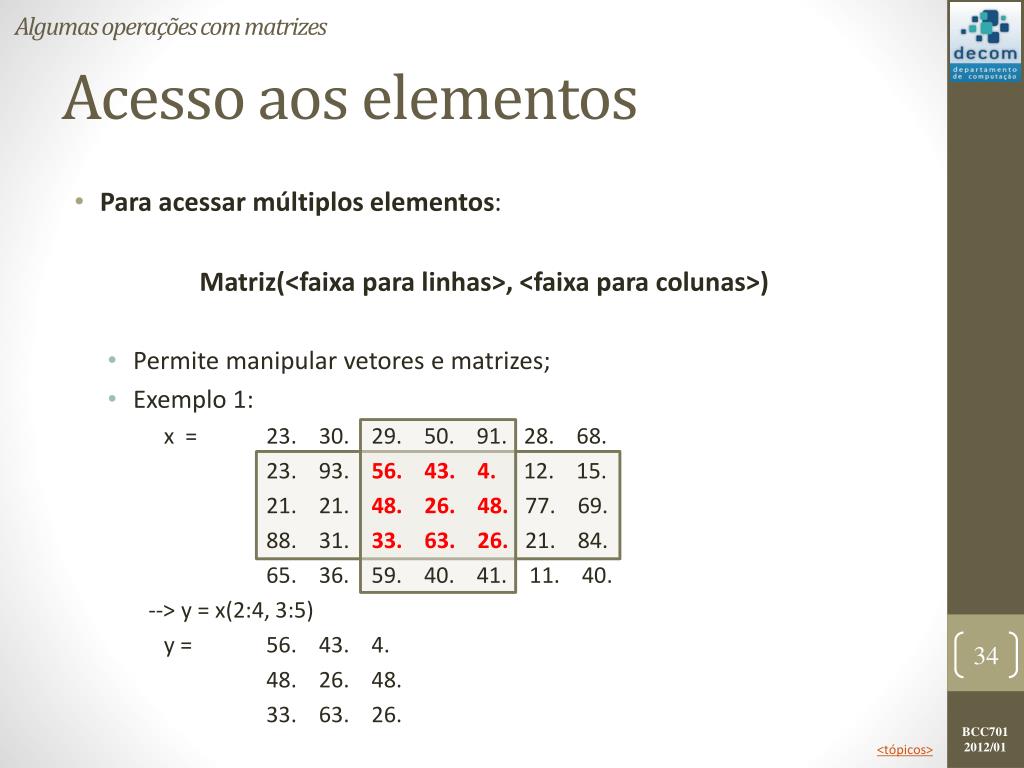

  34. Algumas operações com matrizes Acesso aos elementos • Para acessar múltiplos elementos: Matriz(<faixa para linhas>, <faixa para colunas>) • Permite manipular vetores e matrizes; • Exemplo 1: x = 23. 30. 29. 50. 91. 28. 68. 23. 93. 56. 43. 4. 12. 15. 21. 21. 48. 26. 48. 77. 69. 88. 31. 33. 63. 26. 21. 84. 65. 36. 59. 40. 41. 11. 40. --> y = x(2:4, 3:5) y = 56. 43. 4. 48. 26. 48. 33. 63. 26. <tópicos>

  35. Algumas operações com matrizes Acesso aos elementos • Para acessar múltiplos elementos: Matriz(<faixa para linhas>, <faixa para colunas>) • Permite manipular vetores e matrizes; • Exemplo 2: x = 23. 30. 29. 50. 91. 28. 68. 23. 93. 56. 43. 4. 12. 15. 21. 21. 48. 26. 48. 77. 69. 88. 31. 33. 63. 26. 21. 84. 65. 36. 59. 40. 41. 11. 40. --> y = x(2:2, :) y = 23. 93. 56. 43. 4. 12. 15. 21. 21. 48. 26. 48. 77. 69. <tópicos>

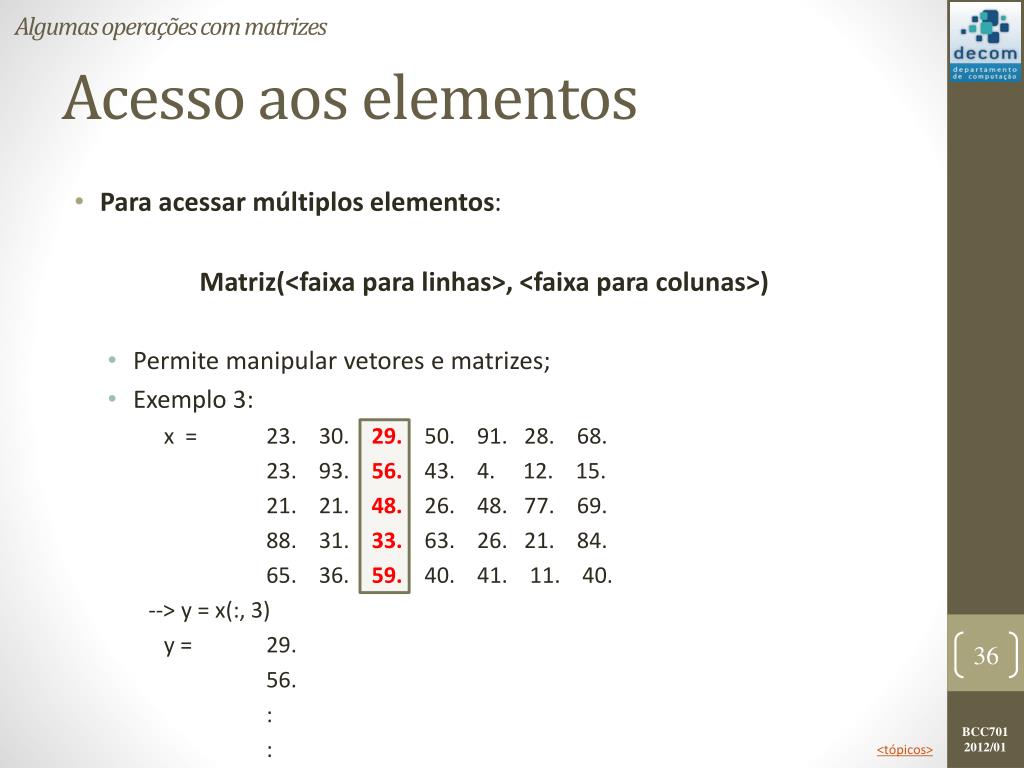

  36. Algumas operações com matrizes Acesso aos elementos • Para acessar múltiplos elementos: Matriz(<faixa para linhas>, <faixa para colunas>) • Permite manipular vetores e matrizes; • Exemplo 3: x = 23. 30. 29. 50. 91. 28. 68. 23. 93. 56. 43. 4. 12. 15. 21. 21. 48. 26. 48. 77. 69. 88. 31. 33. 63. 26. 21. 84. 65. 36. 59. 40. 41. 11. 40. --> y = x(:, 3) y = 29. 56. : : <tópicos>

  37. Algumas operações com matrizes Transposição de matrizes • Operador apóstrofo (’): Matriz’ • Transforma linhas em colunas e colunas em linhas; • Exemplo: x = 23. 30. 29. 50. 91. 28. 68. 23. 93. 56. 43. 4. 12. 15. 21. 21. 48. 26. 48. 77. 69. 88. 31. 33. 63. 26. 21. 84. 65. 36. 59. 40. 41. 11. 40. --> y = x’ y =23. 23. 21. 88. 65. 30. 93. 21. 31. 36. 29. 56. 48. 33. 59. 50. 43. 26. 63. 40. 91. 4. 48. 26. 41. 28. 12. 77. 21. 11. 68. 15. 69. 84. 40. <tópicos>

  38. Algumas operações com matrizes Aritmética matricial • Como todas as variáveis Scilab são matrizes, as operações aritméticas usuais (+, -, *, /, ^) são entendidas pelo Scilab como operações matriciais; • Assim, a*b designa o produto matricial da matriz a pela matriz b; • As operações escalares usam os mesmos símbolos aritméticos, porém precedidos por um "." (ponto) como, por exemplo, .* e .^; • Exemplos a seguir. <tópicos>

  39. Algumas operações com matrizes Adição e subtração de matrizes • Operadores + e - aplicados a duas matrizes de mesmas dimensões ou a uma matriz e um valor escalar; • Exemplos com duas matrizes: x = 1. 2. 3. 4. 5. 6. y = 10. 20. 30. 40. 50. 60. --> x + y ans = 11. 22. 33. 44. 55. 66. --> y - x ans = 9. 18. 27. 36. 45. 54. Como estas operações são sempre realizadas elemento a elemento, não são necessários os operadores .+ e .-. Sendo assim, eles não existem no Scilab. <tópicos>

  40. Algumas operações com matrizes Adição e subtração de matrizes • Exemplos de matrizes e valores escalares: x = 1. 2. 3. 4. 5. 6. --> x + 2 ans = 3. 4. 5. 6. 7. 8. --> 2 - x ans = 3. 4. 5. 6. 7. 8. <tópicos>

  41. Algumas operações com matrizes Multiplicação por um escalar • Uma matriz pode ser multiplicada por um valor escalar; • Neste caso, os operadores * e .* obterão o mesmo resultado; • Exemplos: x = 1. 2. 3. 4. 5. 6. --> x * 2 ans = 2. 4. 6. 8. 10. 12. --> x .* 2 ans = 2. 4. 6. 8. 10. 12. A inversão dos termos não alteram o produto. Assim, 2 * x e 2 .* x, também obterão o mesmo resultado. <tópicos>

  42. Algumas operações com matrizes Multiplicação entre matrizes • A “multiplicação pontuada”, operador .*, realiza a multiplicação elemento por elemento entre duas matrizes; • Esta operação exige que as duas matrizes tenham as mesmas dimensões; • O Scilab emite uma mensagem de erro na tentativa de multiplicar duas matrizes de dimensões incompatíveis; • Exemplos: X = 1. 2. 3. 4. Y = 10. 20. 30. 40. --> X .* Y ans = 10. 40. 90. 160. R11 = 1 * 10 = 10 R12= 2 * 20 = 40 R21= 3 * 30 = 90 R22= 4 * 40 = 160 <tópicos>

  43. Algumas operações com matrizes Multiplicação entre matrizes • Pela álgebra linear, a multiplicação da matriz Xmxnpela matriz Ynxp resultará em uma matriz Rmxp, onde Rij = ∑nk=1Xik*Yki; • Esta operação é conhecida por produto matricial; • O Scilab emite uma mensagem de erro na tentativa de multiplicar duas matrizes de dimensões incompatíveis; • Exemplos: X = 1. 2. 3. 4. Y = 10. 20. 30. 40. --> X * Y ans = 70. 100. 150. 220. R11 = 1 * 10 + 2 * 30 = 70 R12= 1 * 20 + 2 * 40 = 100 R21= 3 * 10 + 4 * 30 = 150 R22= 3 * 20 + 4 * 40 = 220 <tópicos>

  44. Algumas operações com matrizes Divisão por um escalar • Uma matriz pode ser dividida por um valor escalar; • Neste caso, os operadores / e ./ obterão o mesmo resultado; • Exemplos: x = 10. 20. 30. 40. 50. 60. --> x / 2 ans = 5. 10. 15. 20. 25. 30. --> x ./ 2 ans = 5. 10. 15. 20. 25. 30. <tópicos>

  45. Algumas operações com matrizes Divisão entre matrizes • A “divisão pontuada”, operadores ./ e .\, realiza a divisão elemento por elemento entre duas matrizes; • Esta operação exige que as duas matrizes tenham as mesmas dimensões; • O Scilab emite uma mensagem de erro na tentativa de dividir duas matrizes de dimensões incompatíveis; • Exemplos: X = 1. 2. 3. 4. Y = 10. 20. 30. 40. --> X ./ Y --> X .\ Y ans = 0.1 0.1 ans = 10. 10. 0.1 0.1 10. 10. Cada elemento de X é dividido pelo elemento de Y. Cada elemento de Y é dividido pelo elemento de X. <tópicos>

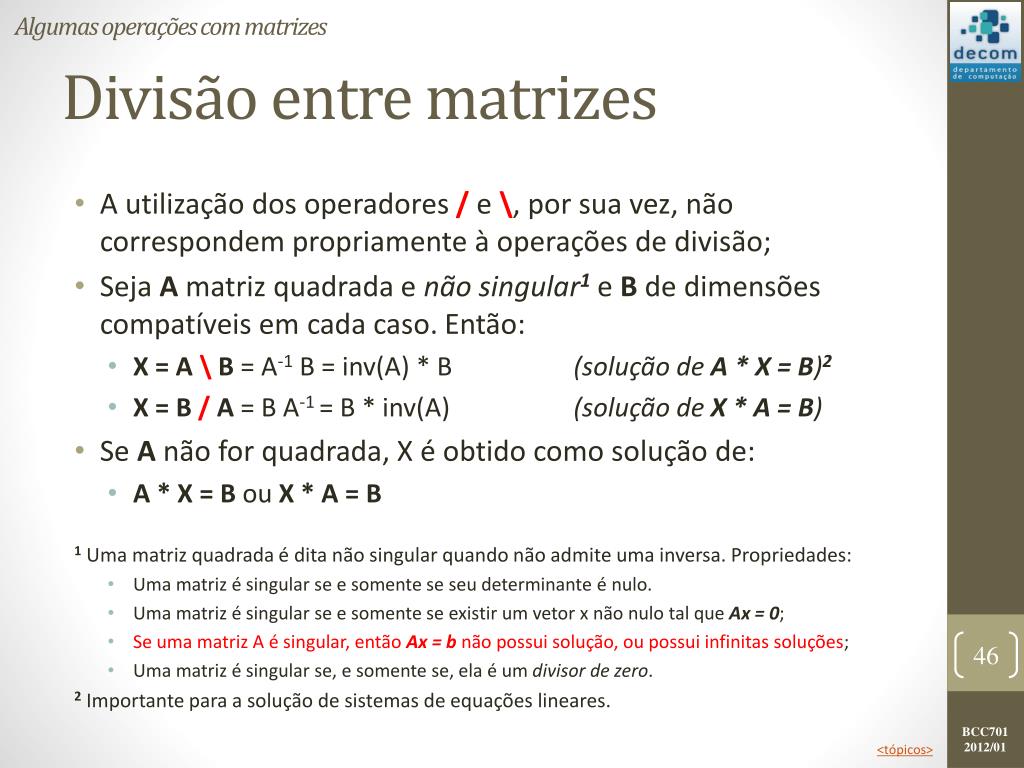

  46. Algumas operações com matrizes Divisão entre matrizes • A utilização dos operadores / e \, por sua vez, não correspondem propriamente à operações de divisão; • Seja A matriz quadrada e não singular1e B de dimensões compatíveis em cada caso. Então: • X = A \ B = A-1 B = inv(A) * B (solução de A * X = B)2 • X = B / A = B A-1 = B * inv(A) (solução de X * A = B) • Se A não for quadrada, X é obtido como solução de: • A * X = B ou X * A = B 1 Uma matriz quadrada é dita não singular quando não admite uma inversa. Propriedades: • Uma matriz é singular se e somente se seu determinante é nulo. • Uma matriz é singular se e somente se existir um vetor x não nulo tal que Ax = 0; • Se uma matriz A é singular, então Ax = b não possui solução, ou possui infinitas soluções; • Uma matriz é singular se, e somente se, ela é um divisor de zero. 2 Importante para a solução de sistemas de equações lineares. <tópicos>

  47. Algumas operações com matrizes Divisão entre matrizes • Solução de sistemas de equações lineares: • Seja o sistema: • Escrito na forma matricial: • Sua solução em Scilab é: --> A = [1 -1 2; 1 -1 -6; 4 0 1]; --> b = [5;0;5]; --> A\b ans = 1.09375  valor de x1 - 2.65625  valor de x2 0.625  valor de x3 <tópicos>

  48. Algumas operações com matrizes Exponenciação • A exponenciação é encarada como a multiplicação sucessiva de uma matriz por ela mesma; • O produto escalar (ex.: x^3 = x*x*x) só faz sentido quando x é uma matriz quadrada; • Exemplo: X = 1. 2. 3. 4. --> X ^ 2 ans= 7.10. 15.22. <tópicos>

  49. Algumas operações com matrizes Exponenciação • Já a “exponenciação pontuada” (ex.: x.^3 = x.^x.^x) realiza a multiplicação elemento a elemento de matrizes de dimensões arbitrárias; • Exemplo: X = 1. 2. 3. 4. --> X .^ 2 ans = 1.4. 9.16. <tópicos>

  50. Algumas operações com matrizes Expressões relacionais • O resultado de uma expressão relacional envolvendo matrizes resulta em uma matriz de valores booleanos resultantes da aplicação da expressão elemento a elemento; • Exemplos: --> a = [3 7; 8 2]; -->b = [5 6; 7 8]; --> a > 5 ans= F T T F --> a > b ans = F T T F <tópicos>
