Tme curs 7

TME – Curs7

Proiectare pentru compatibilitate electromagnetică


Con inutul cursului
Conţinutul cursului

  • Atenuarea perturbaţiilor cuplate galvanic

  • Atenuarea perturbatiilor cuplate capacitiv



Pacg 1
PACG1

  • PACG 1. Micşorarea valorilor parametrilor căii galvanice: R şi L.

Exemplul 1. Fie un traseu conductor cu lungimea l=8cm şi având parametrii R=1m şi L=1nH/cm. Pe acest traseu apare o perturbaţie datorată unei variaţii de curent de 2A în 50ns. Să se determine valoarea tensiunii perturbative ce apare pe acest traseu.

(7-3)


Evaluarea rezisten elor
Evaluarea rezistenţelor

(7-4)

(7-5)

(7-6)

(7-7)

(7-8)


Evaluarea inductivit ii
Evaluarea inductivităţii

  • Două trasee cu secţiune circulară

(7-9)

(7-10)

Exemplul 2: Să se determine inductanţa pentru fiecare fir de semnal din următorul cablu panglică avînd lungimea de 12 inch şi d=50 mil, D=15mil.


Evaluarea inductivit ii1
Evaluarea inductivităţii

  • Traseu cu secţiune circulară situat deasupra unui plan de masă

(7-11)

(7-12)


Evaluarea inductivit ii2
Evaluarea inductivităţii

  • Două trasee cu secţine dreptunghiulară -A

(7-13)

(7-14)


Evaluarea inductivit ii3
Evaluarea inductivităţii

  • Două trasee cu secţine dreptunghiulară -B

(7-15)


Evaluarea inductivit ii4
Evaluarea inductivităţii

  • Traseu cu secţiune dreptunghiulară situat deasupra unui plan de masă

(7-16)


M suri pentru reducerea valorii parametrilor r i l
Măsuri pentru reducerea valorii parametrilor R şi L

  • reducerea lungimii l a legăturii galvanice;

  • reducerea distanţei dintre cele două trasee; pereche ale conexiunii (d);

  • majorarea lăţimii traseelor conductoare (D, w);

  • utilizarea mai multor trasee între două puncte;

  • realizarea unui plan de masă;


Pacg 2 pacg 3
PACG2, PACG 3

  • PACG 2. Reducerea fronturilor curenţilor perturbatori.

  • PACG 3. Introducerea unor elemente pentru drenarea componentelor perturbative.


Pacg 4
PACG 4

  • PACG 4. Măsuri constructive, geometrice, prin care se elimină curenţii perturbatori din impedanţele de evaluare conform regulii paralelogramului


Regula paralelogramului
Regula paralelogramului

  • Separarea legăturilor de alimentare pentru un sistem analog-digital


Regula paralelogramului1
Regula paralelogramului

  • Separarea legăturilor de alimentare pentru un sistem de forţă

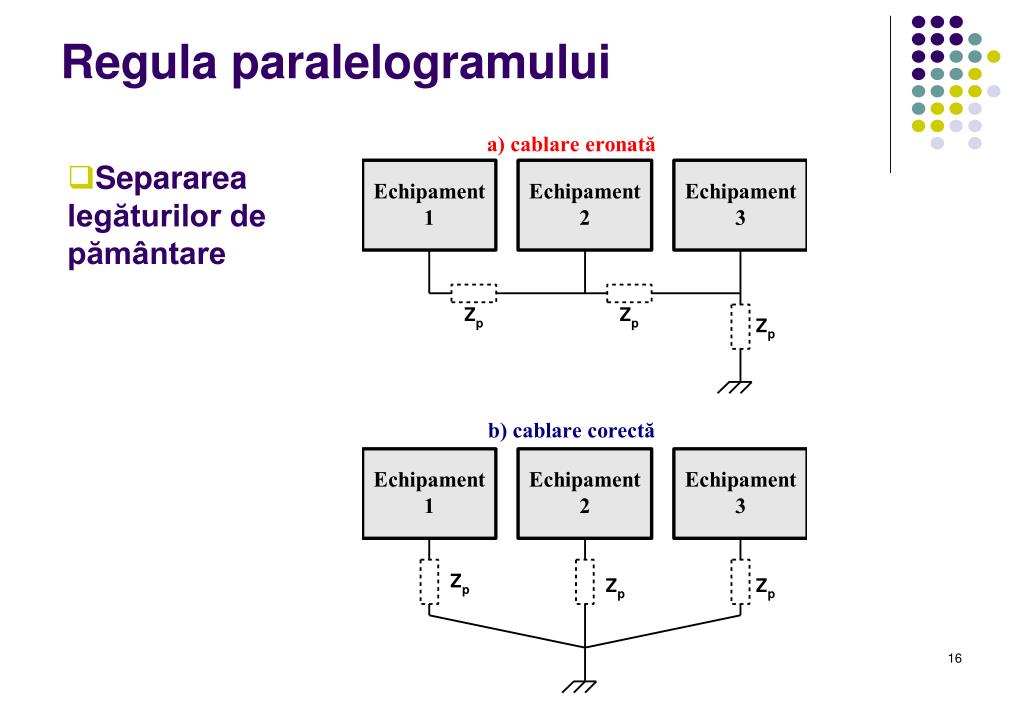

Regula paralelogramului2
Regula paralelogramului

  • Separarea legăturilor de pământare



Pacg 5 pacg 6
PACG5, PACG6

  • PACG 5. Sistematizarea echipamentelor pentru ca transferul între modulele constructive să se realizeze pe cât mai puţine trasee.

  • PACG 6. Întreruperea buclelor galvanice perturbative.

    • Distribuirea sistemului de alimentare

    • Separare galvanică




Exemplu 4
Exemplu 4

  • Schema electrică a două canale de amplificare identice este implementată pe un cablaj imprimat dublu strat. Tensiunea de la intrarea canalului 1 este sinusoidală având frecvenţa de 50KHz şi amplitudinea de 10mV. Să se deducă nivelul relativ al zgomotului cuplat la ieşirea canalului 2 raportat la semnalul de intrare în canalul 1.


Exemplul 4 evaluare 1
Exemplul 4 – evaluare (1)

(7-17)

(7-18)

(7-19)

(7-20)

(7-21)

(7-22)


Exemplu 4 evaluare 2
Exemplu 4 – evaluare (2)

(7-23)

(7-24)

(7-25)

(7-26)




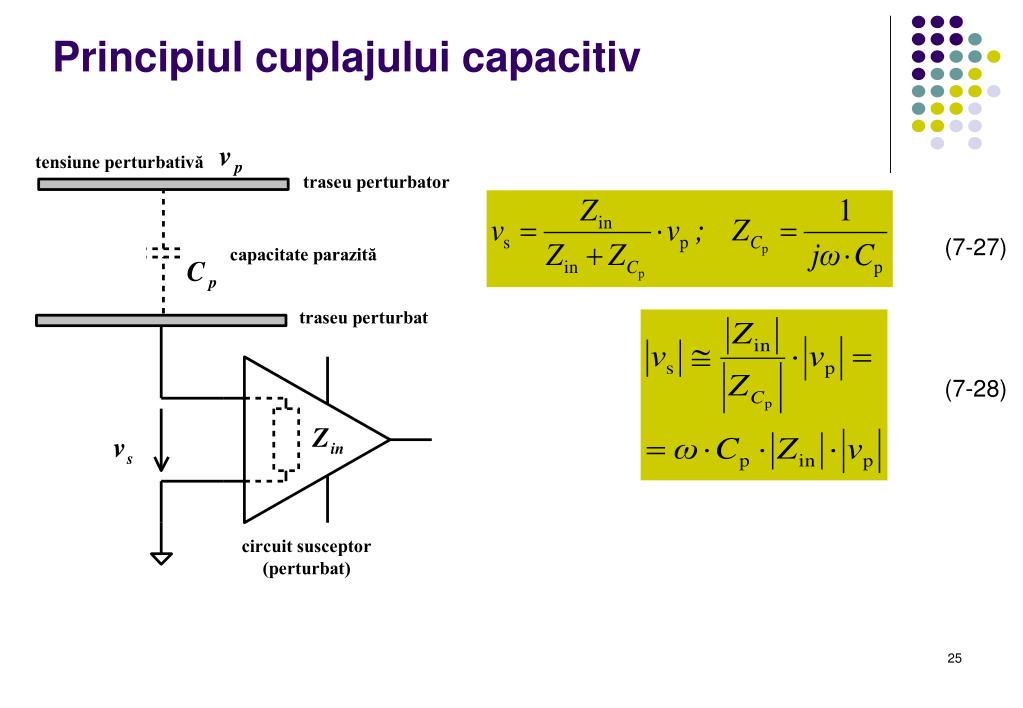

Pacc 1 pacc 2
PACC 1, PACC 2

  • PACC1. Acţiune simultană în trei locuri:

    • pulsaţia tensiunii perturbatoare;

    • impedanţa de evaluare;

    • capacitatea de cuplaj (parazită).

  • PACC2. Acţine la perturbator: filtrarea armonicelor de ordin superior sau atenuarea fronturilor.



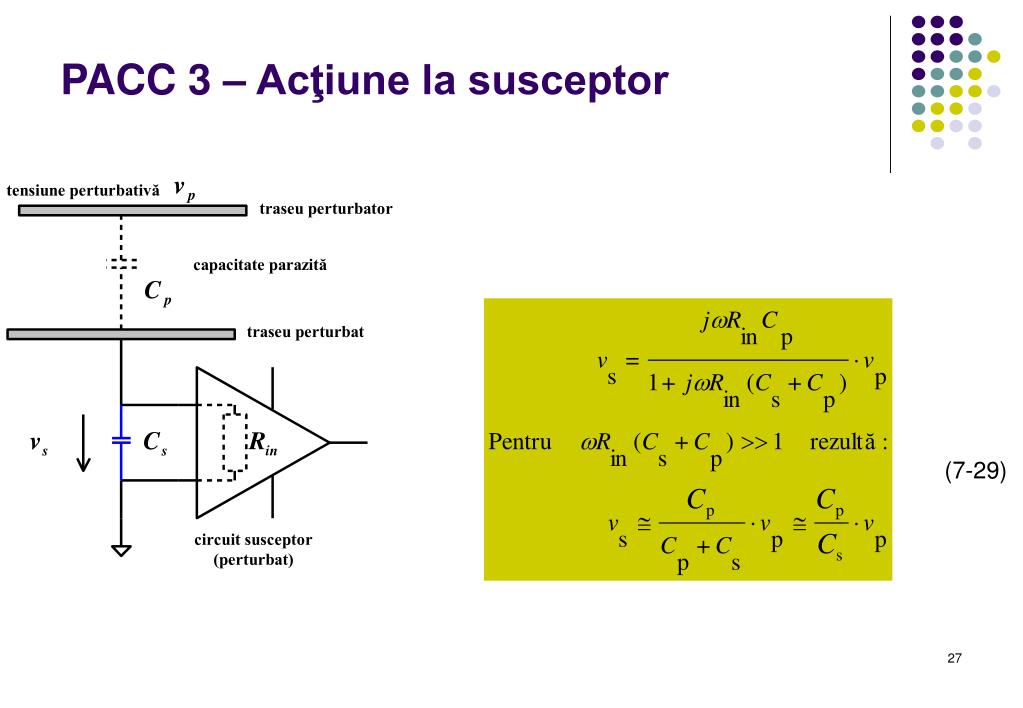

Pacc 4 ac iune pe calea de transmisie
PACC 4 – Acţiune pe calea de transmisie

  • PACC 4. Măsuri geometrice

    A şi d  C

(7-30)


Evaluarea valorilor capacit ilor parazite
Evaluarea valorilor capacităţilor parazite

  • Distanţe mari între armături  corecţii prin factori de “franjurare” KC, KL

  • Neomogenitatea mediului dintre armături: r  r(ef)



Exemplu 5
Exemplu 5

Pentru cablul panglică din figură vom determina capacitatea parzită dintre două fire alăturate. Se cunosc: D=15 mil, d=50 mil, l=12 in Şi r=3,2.

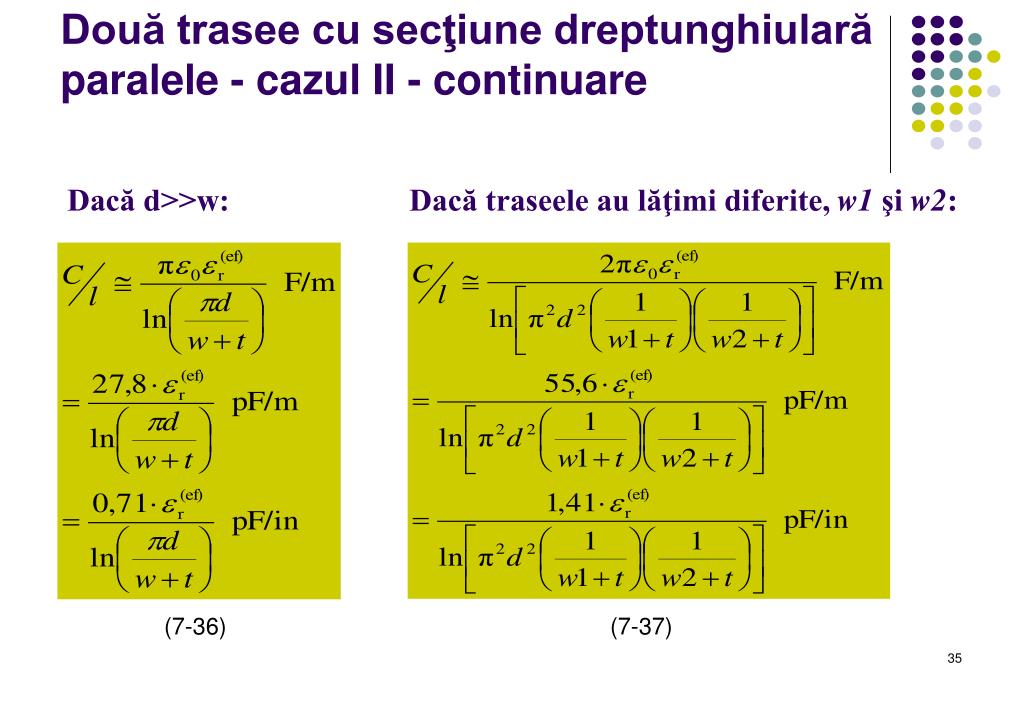

Dou trasee cu sec iune dreptunghiular paralele cazul ii continuare
Două trasee cu secţiune dreptunghiulară paralele - cazul II - continuare

Dacă d>>w:

Dacă traseele au lăţimi diferite, w1 şi w2:

(7-36)

(7-37)




Pacc 5 ac iune pe calea de transmisie
PACC 5 – Acţiune pe calea de transmisie plan conductor

  • PACC 5.Ecranarea




Pacc 6 ac iune la susceptor
PACC 6 – Acţiune la susceptor distanţă.

  • PACC 6. Amplificare locală a semnalelor utile


Pacc 7 ac iune la susuceptor
PACC 7 – Acţiune la susuceptor distanţă.

  • PACC 7. Transmisie prin buclă de curent.
