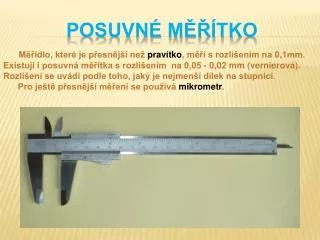

POSUVNÉ MĚŘÍTKO. Měřidlo, které je přesnější než pravítko , měří s rozlišením na 0,1mm. Existují i posuvná měřítka s rozlišením na 0,05 - 0,02 mm (vernierová). Rozlišení se uvádí podle toho, jaký je nejmenší dílek na stupnici . Pro ještě přesnější měření se používá mikrometr.

bessie
Download Presentation

POSUVNÉ MĚŘÍTKO

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. POSUVNÉ MĚŘÍTKO Měřidlo, které je přesnější než pravítko, měří s rozlišením na 0,1mm. Existují i posuvná měřítka s rozlišením na 0,05 - 0,02 mm (vernierová).Rozlišení se uvádí podle toho, jaký je nejmenší dílek na stupnici. Pro ještě přesnější měření se používá mikrometr.

  2. POSUVNÉ MĚŘÍTKO • Lze měřit: • vnější rozměry • vnitřní rozměry (otvory) • hloubky

  3. POPIS posuvného měřítka Měřítko se skládá ze dvou částí. Na pevné části je základní stupnice (vmilimetrechapalcích), na posuvné části je index s vernierem(noniem). Měřítko má dva páry čelistí (ramen), větší pro měření vnějších rozměrů, menší pro měření rozměrů vnitřních (například otvorů). Na dolním konci výsuvný hloubkoměr pro měření hloubky. Páčka (šroubek) na posuvné části slouží k jejímu uvolnění a aretaci. Malé čelisti Stupnice v palcích Páčka Stupnice v milimetrech Hloubkoměr Posuvný vernier ( nonius ) Velké čelisti

  4. Vernier (nonius) Stupnice v délce 9 mm, rozdělená na 10 dílků. Každý dílek tak má délku 0,9 mm a dílek je oproti milimetrovému dělení posunut 0,1 mm. Základní údaj se odečte z pevné stupnice pomocí rysky 0 na jezdci.

  5. Vernier (nonius)

  6. měření

  7. Digitální POSUVNÉ MĚŘÍTKO Digitální posuvná měřítka měří také s přesností 0,1mm. Existují ale i digitální posuvná měřítka s rozlišením na 0,01mm.

  8. Speciální posuvná měřítka Posuvné měřítko pro orýsování Rádiusové posuvné měřítko Pozinkované měřítko pro orýsování Měřidlo koutových svarů

  9. Obr. 000420901.png, 10.10.2011, 16:30, http://html.rincondelvago.com/000420901.png Obr. vernierEsquema.jpg, 10.10.2011, 16:30, http://teleformacion.edu.aytolacoruna.es/FISICA/document/fisicaInteractiva/nonio/vernierEsquema.jpg Obr. 420px-Using_the_caliper_new.gif, 10.10.2011, 16:30, http://upload.wikimedia.org/wikipedia/commons/thumb/f/f6/Using_the_caliper_new.gif/420px-Using_the_caliper_new.gif Obr. 0023bda.jpg, 10.10.2011, 16:30, http://www.mbcalibr.cz/produkty/0023bda.jpg Obr. 2994697.jpg, 10.10.2011, 16:30, http://www.mbcalibr.czproduktybig-2994697.jpg Obr. 0079c98.jpg, 10.10.2011, 16:30, http://www.mbcalibr.czproduktybig-0079c98.jpg Obr. 0740648.jpg, 10.10.2011, 16:30, http://www.mbcalibr.czproduktybig-0740648.jpg Obr. 2995934.jpg, 10.10.2011, 16:30, http://www.mbcalibr.czproduktybig-2995934.jpg Petr Záhoř 2011 Použité materiály
