  1. Nya referenssystem Anders Olsson Geodetiska Utvecklingsenheten Lantmäteriet

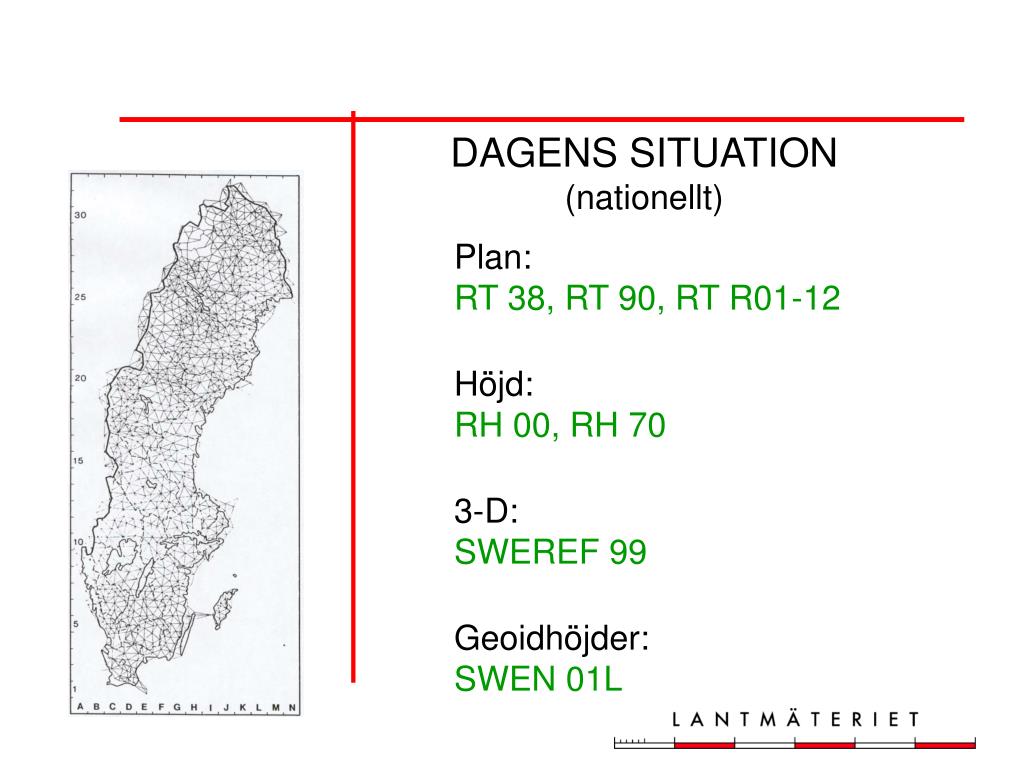

  2. DAGENS SITUATION(nationellt) Plan:RT 38, RT 90, RT R01-12 Höjd:RH 00, RH 70 3-D:SWEREF 99 Geoidhöjder:SWEN 01L

  3. Local RT 38 RT R.. RT 90 DAGENS SITUATION Lokala koordinatsystem och höjdsystem • Plana system är ibland anslutna tillRT 90, RT 38 eller ett regionsystem men oftast finns skalskillnader eller rotationer. • Lokala höjdsystem är ibland löst anslutna till RH 00 eller RH 70 men oftast är de helt lokala.

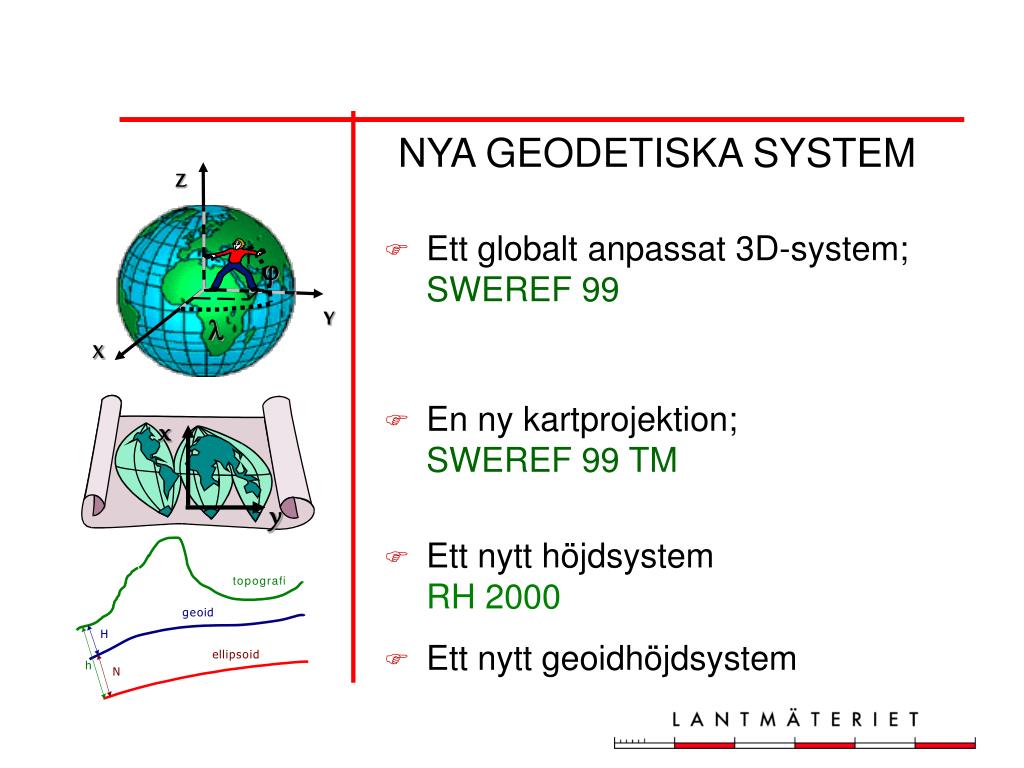

  4. Z  Y  X x t o p o g r a f i g e o i d y H e l l i p s o i d h N NYA GEODETISKA SYSTEM • Ett globalt anpassat 3D-system;SWEREF 99 • En ny kartprojektion;SWEREF 99 TM • Ett nytt höjdsystemRH 2000 • Ett nytt geoidhöjdsystem

  5. En nationell RTK-tjänst baserad på 21 fundamentalstationer 36 förenklade stationer idag47 rekognoscerade stationer12 planerade stationer 116 stationer totalt

  6. Situationen i grannländerna Danmark • nytt referenssystem • nya kartprojektioner • nytt höjdsystem • ”kvadratnät” Finland • nytt referenssystem • nya kartprojektioner • ny bladindelning Norge • nytt referenssystem • nya kartprojektioner

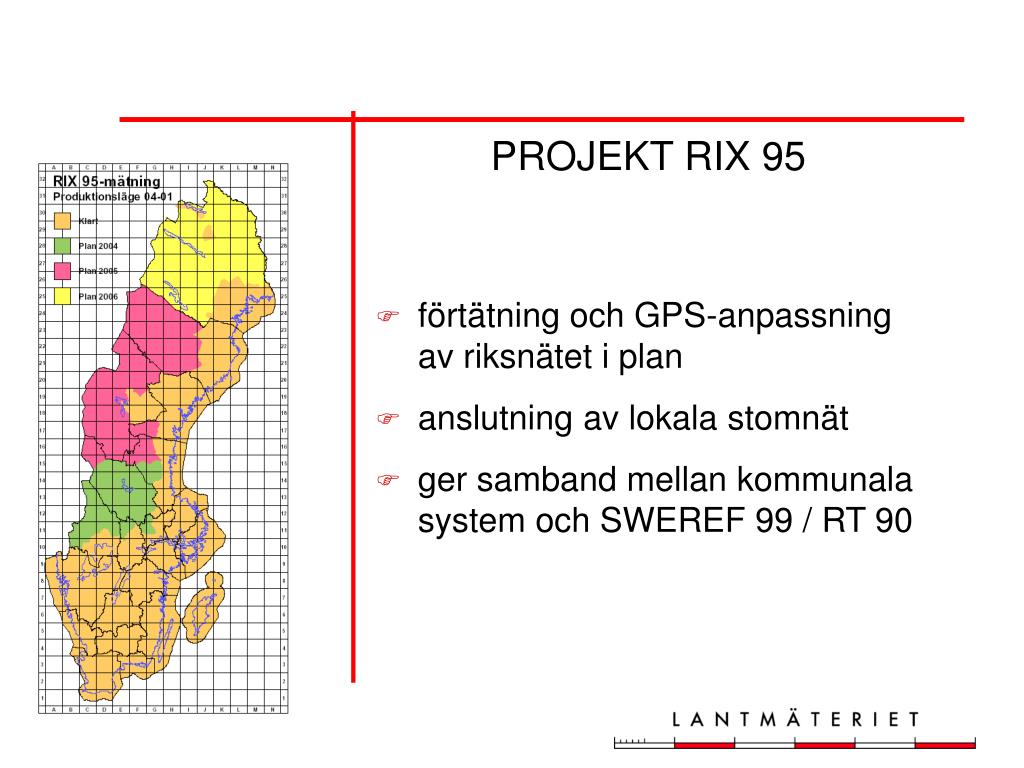

  7. PROJEKT RIX 95 • förtätning och GPS-anpassningav riksnätet i plan • anslutning av lokala stomnät • ger samband mellan kommunala system och SWEREF 99 / RT 90

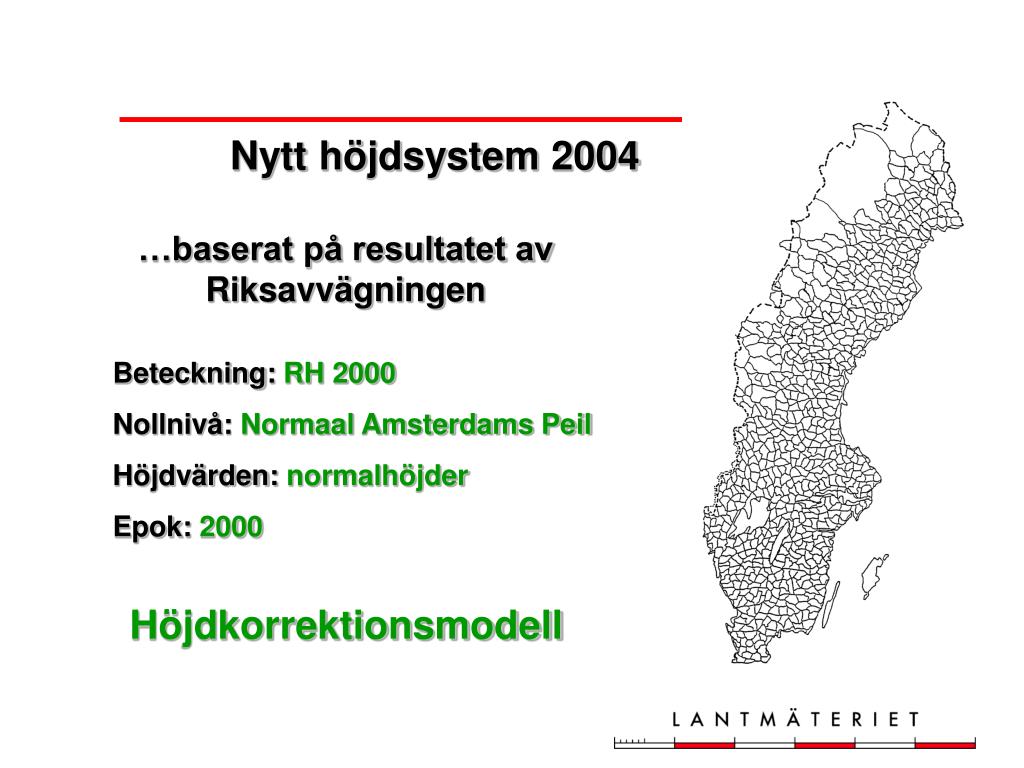

  8. Nytt höjdsystem 2004 …baserat på resultatet av Riksavvägningen Beteckning: RH 2000 Nollnivå: Normaal Amsterdams Peil Höjdvärden: normalhöjder Epok: 2000 Höjdkorrektionsmodell

  9. Projektarbete inom Lantmäteriet Planeras till 2007-01-01 Inriktas på datautbyte Påverkar all verksamhet med koordinatanknytning Skall klara äldre system under övergångsperiod Mycket rådgivning Införande av SWEREF 99

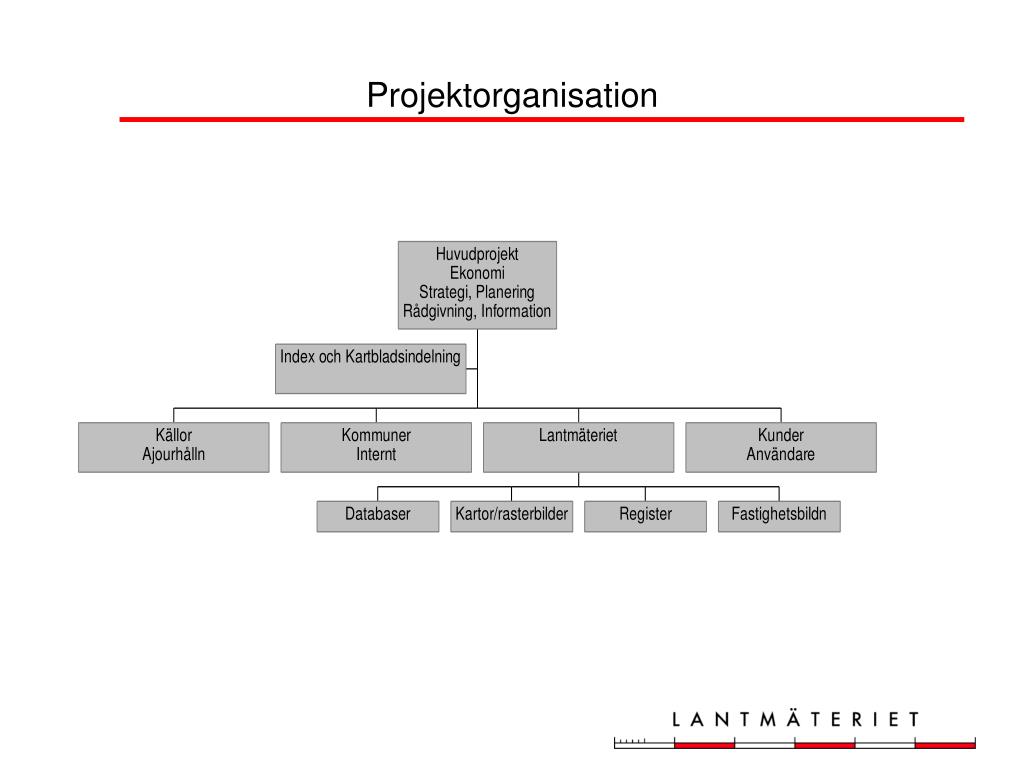

  10. Projektorganisation

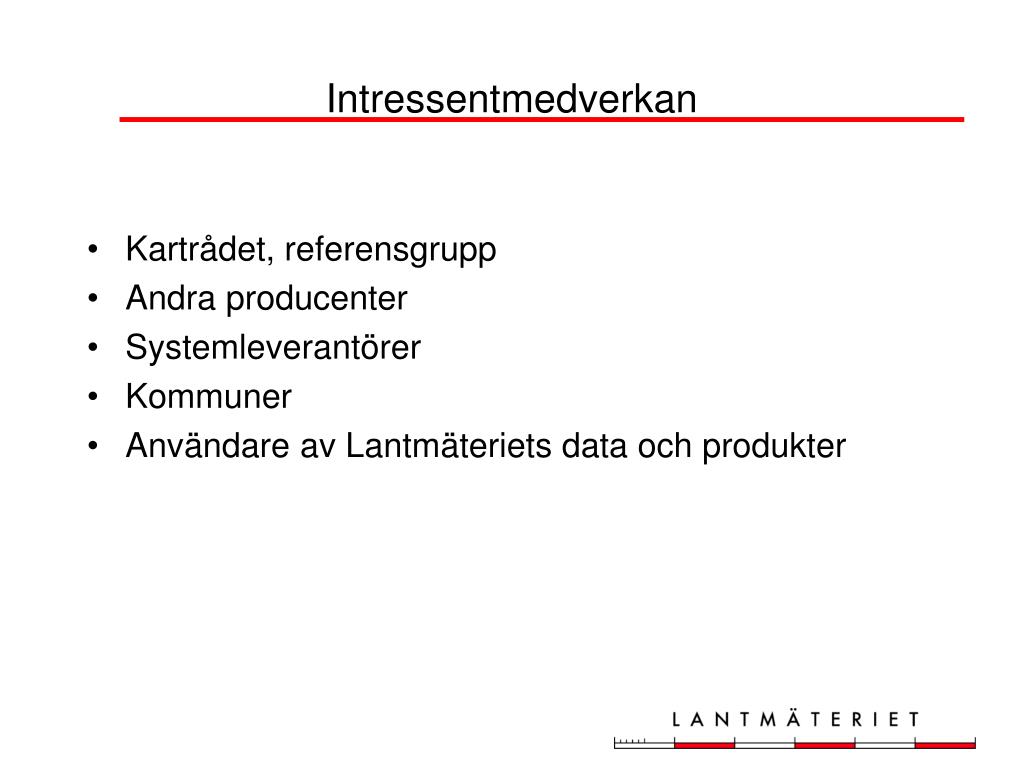

  11. Kartrådet, referensgrupp Andra producenter Systemleverantörer Kommuner Användare av Lantmäteriets data och produkter Intressentmedverkan

  12. INFORMATIONSSPRIDNING • Infoblad • faktauppgifter, • erfarenheter och • råd Rapporter Vår hemsida www.lantmateriet.se/refsys

  13. Rutor 100×100 km 4 63 G H C I D J E F 9 77 8 7 76 6 5 75 4 3 74 2 1 73 0 8 0 1 3 4 5 6 7 9 2 72 71 70 69 68 67 66 65 64 63 62 61 60 0 1 2 3 4 5 6 7 8 9 10 11 Förslag - indexeringssystem Indexeringssystem: Rutor 100×100 km Beteckningar ”koordinatvärden” 60 - 77 S  N 2 - 9 V Ö 633 42 63E 3c 634_01

  14. Dagens bladindelning

  15. Förslag - Bladindelning för Vägkartan och Terrängkartan - Friare bladindelning - Större blad Grundformat 750x800 mm storblad 750x400 mm halvblad Tidigare format Vägkartan 750×500 mm, 500×500 mm Terrängkartan 500×500 mm

  16. 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 0 1 2 3 4 5 6 7 8 9 10 11 Principförslag Vägkartans bladindelning 750×800 mm storblad 750×400 mm halvblad Löpnumrering 101 → Bladbeteckning: storblad 107 Varberg halvblad 107N Varberg 107S Falkenberg

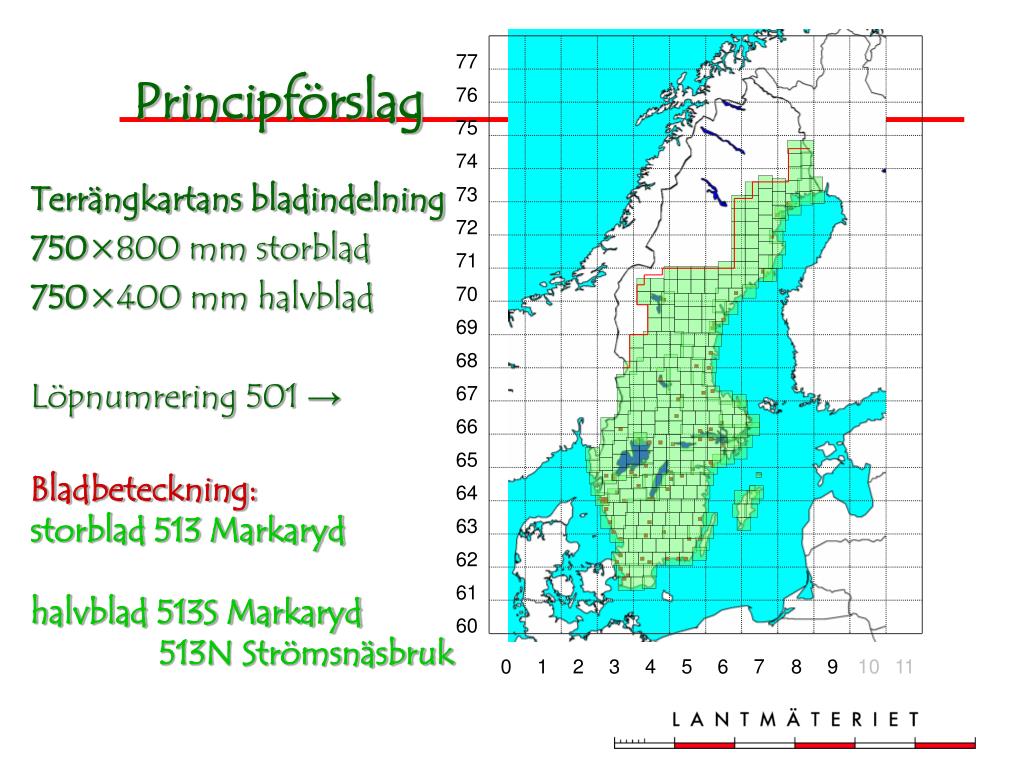

  17. Terrängkartans bladindelning 750×800 mm storblad 750×400 mm halvblad Löpnumrering 501 → 77 76 75 74 73 72 71 70 69 68 67 66 65 64 63 62 61 60 0 1 2 3 4 5 6 7 8 9 10 11 Principförslag Bladbeteckning: storblad 513 Markaryd halvblad 513S Markaryd 513N Strömsnäsbruk
