  1. Capa Espectro Eletromagnético & Intervalos Espectrais utilizados em Sensoriamento Remoto • Equipe: • Eduardo de Morais Lima Melo • Margareth Maria José de Oliveira • Osny Ferreira da Silva • Prof: Giovanni Araújo Boggione Maio / 2003

  2. Resumo • Estudo do EEM; • Intervalos espectrais; • Fontes de radiação; • Aplicações praticas; • Aplicações em Sensoriamento Remoto; • Limites sem definição padrão.  04:46

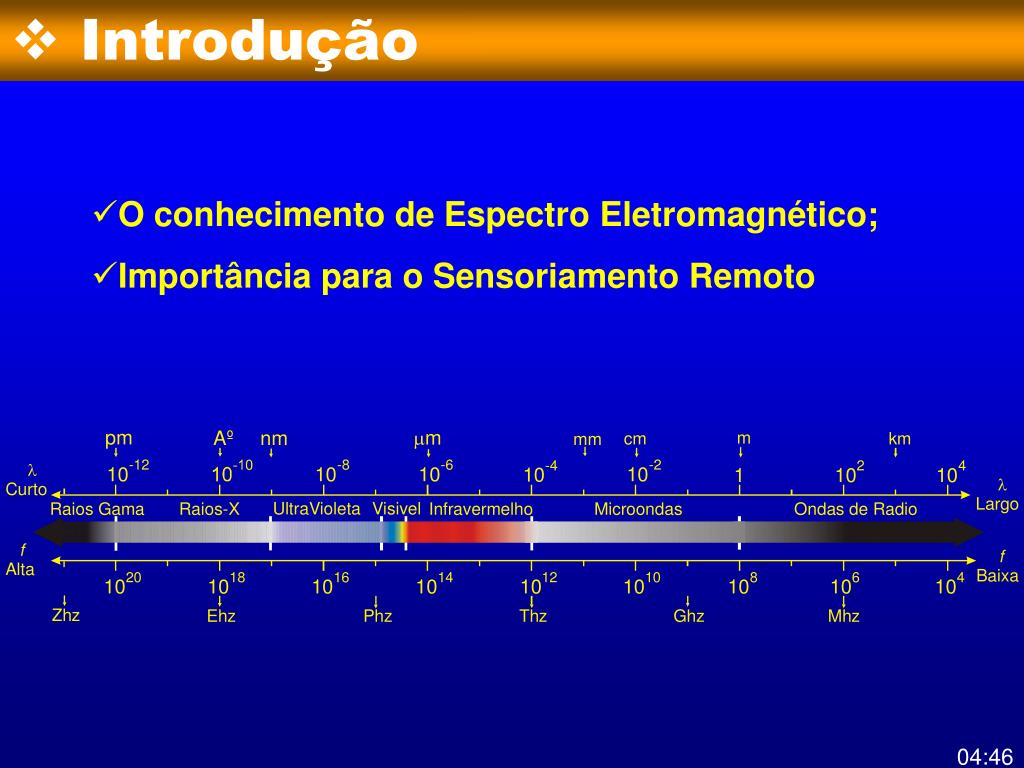

  3. Introdução • O conhecimento de Espectro Eletromagnético; • Importância para o Sensoriamento Remoto 04:46

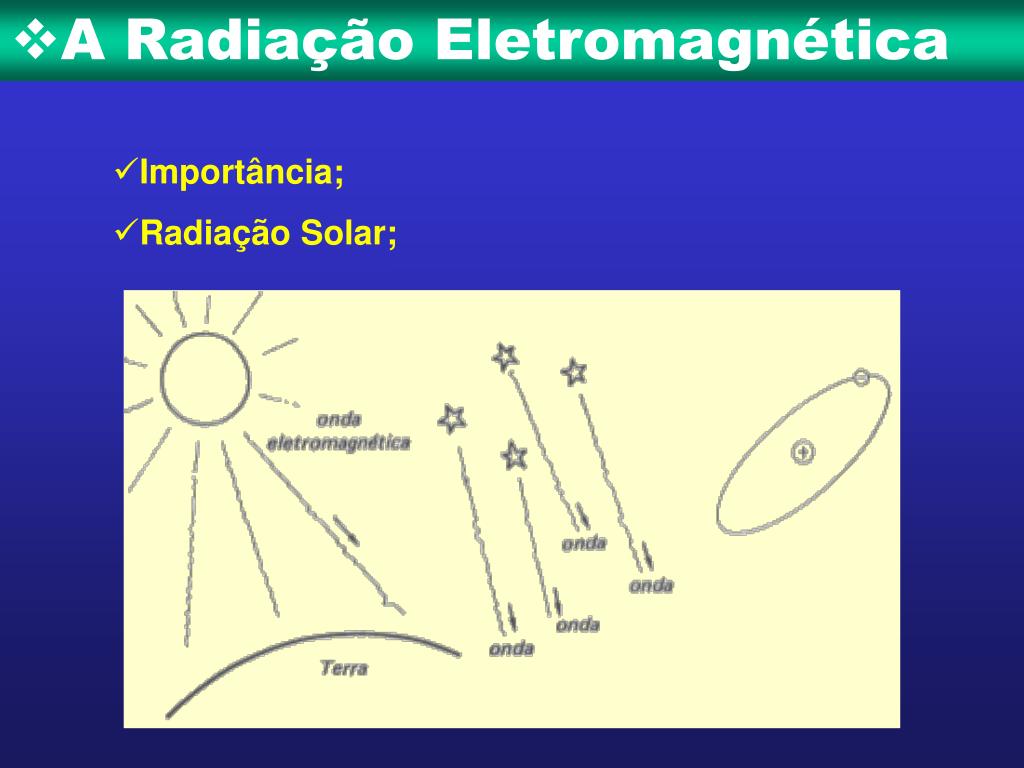

  4. A Radiação Eletromagnética • Importância; • Radiação Solar;

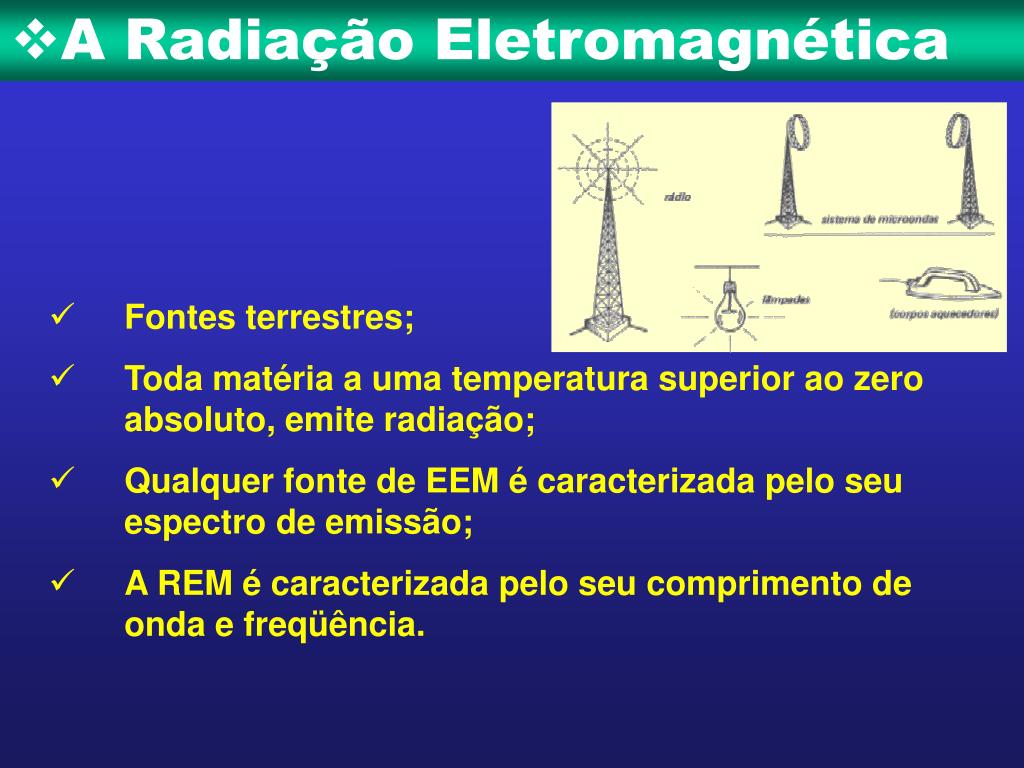

  5. A Radiação Eletromagnética • Fontes terrestres; • Toda matéria a uma temperatura superior ao zero absoluto, emite radiação; • Qualquer fonte de EEM é caracterizada pelo seu espectro de emissão; • A REM é caracterizada pelo seu comprimento de onda e freqüência.

  6. Unidades de Medida Comprimento de Onda km 1000 m Kilometro M 1 m Metro cm 0,01m Centímetro mm 0,001 m Milímetro mm 0,001 mm = 10-6m Micrometro nm 0,000 001 mm = 10-9m Nanômetro Aº 0,000 000 1 mm = 10-10m Angstrom pm 0,01 Aº = 10-12m Picometro Freqüência Hz 1 ciclo por segundo Hertz Khz 1000 Hz = 103 Hz KiloHertz Mhz 1000 Khz = 106 Hz Megahertz Ghz 1000 Mz = 109 Hz Gigahertz Thz 1000 Gz = 1012 Hz Terahertz Phz 1000 Tz = 1015 Hz Petaherz Ehz 1000 Pz = 1018 Hz Exahertz

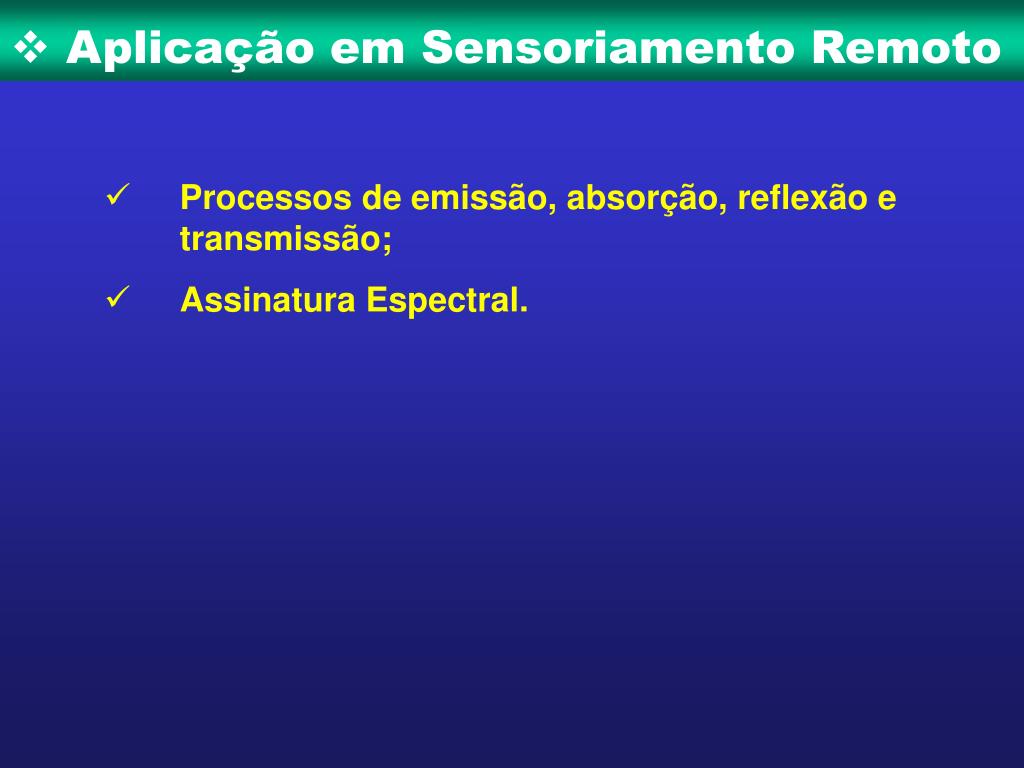

  7. Aplicação em Sensoriamento Remoto • Processos de emissão, absorção, reflexão e transmissão; • Assinatura Espectral.

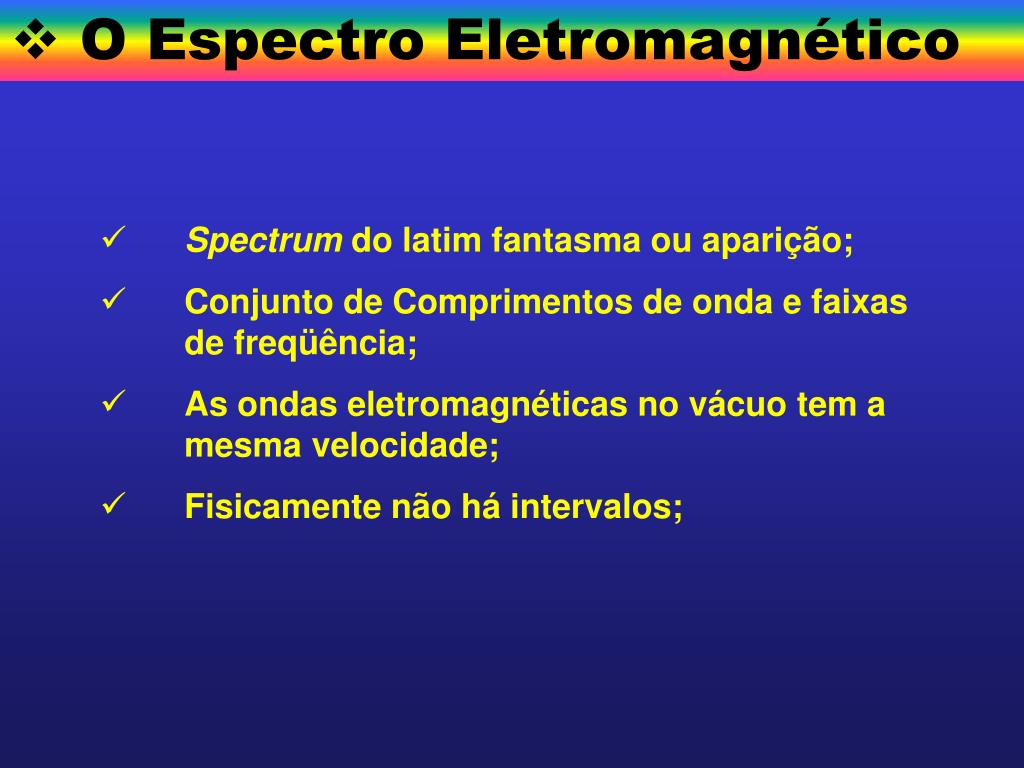

  8. O Espectro Eletromagnético • Spectrum do latim fantasma ou aparição; • Conjunto de Comprimentos de onda e faixas de freqüência; • As ondas eletromagnéticas no vácuo tem a mesma velocidade; • Fisicamente não há intervalos;

  9. Intervalos Espectrais • Ondas de Rádio; • Radiação Microondas; • Radiação Infravermelha (IR - infrared); • Radiação Visível; • Radiação Ultravioleta (UV); • Raios-X; • Raios Gama.

  10. Ondas de Rádio • Baixa Freqüência, longo Comprimento de onda; • Freqüência de alguns Hz até 300 Mhz; • Comprimento de onda de muitos Km até 1m; • Fonte: Osciladores Eletrônicos; • Aplicação Geral: Radio, Televisão, radares, etc... • Não possui aplicação em Sensoriamento Remoto.

  11. Radiação Microondas • São expressas em termos de Hertz e seus múltiplos; • Freqüência de 300Mhz até 300 Ghz; •  de 1m a 1mm; • Fonte: Osciladores Eletrônicos; • Aplicação Geral: Telefonia, TV via satélite, radares, etc...; • Aplicação em Sensoriamento Remoto: • Imageamento ativo por Radar; • Grande interação com a textura dos materiais; • Complemento de informações obtidas em outros comprimento de ondas; • Imageamento noturno; • Baixa atenuação por nuvens.

  12. Radiação Infravermelha • Fontes: Cerca de metade da Espectro Eletromagnético emitida pelo Sol é no IV; • Corpos a temperatura superior a 0º K emitem IV; • Aplicações gerais: • Controles remotos; • Portas de automóveis; • Visão noturna; • Mísseis guiados por calor, etc... • Detectada pela primeira vez em 1800; • Medida por dispositivos que reagem a variação de temperatura; •  de 0,7 mm até 100mm; • Faixa 100 vezes maior que o visível; • Limites e subdivisões não muito bem definidos; • Duas categorias baseado nas propriedades de suas radiações: IV Refletido e Termal; • Aplicações em Sensoriamento Remoto: • Fornecem indícios importantes da estrutura das folhas das plantas; • Aplicações geológicas no MIR; • Monitoramento da atividade industrial, através analise da distribuição de calor; • Monitoramento de queimadas; • Condições de umidade do solo, etc... • O IV refletido é usada no Sensoriamento Remoto por ser muito parecida com a radiação visível; • O IV refletido e subdividida em IV próximo (NIR) e IV médio (MIR); • O IV Termal (FIR) é essencialmente radiação emitida da superfície da Terra na forma de calor;

  13. Radiação Visível • Aplicações em Sensoriamento Remoto: • O Violeta e o Azul sofrem substancial atenuação e são freqüentemente preteridos nas imagens de Sensoriamento Remoto; • Do Verde ao Vermelho até o NIR, sofrem pouca interferência da atmosfera, e fornecem indícios importantes sobre os materiais da superfície; • Vermelho é fortemente absorvido pela clorofila; • Radiações podem ser registradas pelos sistemas passivos por métodos fotográficos e de varredura; • Luz branca: muitas cores sem que nenhuma predomine; • O olho-cérebro percebe o branco como uma vasta mistura de freqüências; • O olho humano não é capaz de analisar a luz em freqüências do mesmo modo que o ouvido analisa o som; • A cor não é uma propriedade da luz mas sim uma manifestação sensorial; • Fraca absorção na camada de ozônio; • A visão humana percebe freqüências de 430 Ghz (vermelho) a 700 Ghz (violeta); • É subdividida em: Vermelho, Laranja, Amarelo, Verde, Azul e Violeta; • O Azul, Verde e Vermelho são cores primárias; • O Sol constitui a principal fonte de radiação; • A radiação solar que chega é formada principalmente por radiações IF, Visível e UV;

  14. Radiação Ultravioleta • Tem esse nome por anteceder ao Violeta visível; • Ioniza o topo da atmosfera, criando a ionosfera; • Produz alterações químicas na pela humana; • A camada de ozônio absorve feixes letais de UV; • Não percebida pelo olho humano; • Abelhas e pombos reagem ao UV; •  entede-se de 0,01 a 0,38 m; • Freqüência de 800 a 34.000 Thz • O Sol é a principal fonte de geração de UV; • Aplicação em Sensoriamento Remoto: • É a porção do EEM de comprimento de ondas pequeno utilizadas em Sensoriamento Remoto; • A poluição marinha e principalmente minerais e rochas, fluorescem e emitem luz visível quando expostos a radiação UV; • A forte atenuação atmosférica é um grande obstáculo a sua utilização; • Não é captada pelos métodos fotográficos, somente sensores de varredura registram imagens nesta faixa do espectro. • Aplicações Gerais: • Poder bactericida; • Algumas substancia emitem luz visível quando expostas a radiação UV; • Devido as suas propriedades de fluorescência e fosforescência, são utilizadas para detectar fraudes (notas ou bilhetes falsificados);

  15. As aves diurnas enxergam em cores e possuem cones com pigmentos sensíveis também a comprimentos de ondas mais curtos do que a luz visível: os beija-flores e pombos são capazes de detectar espectros do UV. A esquerda vendo a flor com visão UV e a direita, como nós enxergamos

  16. Raios X • Alta Freqüência, pequeno Comprimento de onda; • Freqüência 24 a 50.000 PHz; •  de 1 a 100 Angstron, inferiores aos diâmetros atômicos; • Alto poder penetrante; • São capazes de atravessar muitas substancias, sendo detidas por outras, como o chumbo; • São produzidos através da desaceleração de partículas carregadas a alta velocidade; • Aplicações Gerais: • Na Medicina, são utilizados para examinar ossos e dentes, e no tratamento do câncer; • Nos aeroportos para vistoria de bagagens; • Na Industria metalúrgica, para detecção de minúsculos defeitos ou fissuras; • Investigação de autenticidade de obras artísticas; • Pesquisa da estrutura da matéria. • Por não conseguirem atravessar a atmosfera, não é possível utiliza-los para SR.

  17. Raios Gama • Altíssimas Freqüências e minúsculos Comprimentos de onda; • Freqüência acima de 50.000 PHz; •  inferior a 1 Aº, inferior aos diâmetros atômicos; • Altíssimo poder penetrante; • Não existe limite superior para esta faixa, acima dela somente os Raios Cósmicos; • Podem causar graves danos às células; • São produzidos por desintegração natural ou artificial de elementos radioativos; • Aplicações Gerais: • Na Medicina são capazes de destruir células cancerosas; • Na astronomia, para obter informações sobre a vida e morte das estrelas e outros fenômenos explosivos no universo; • Assim como os Raios X, são totalmente absorvidos pela atmosfera da Terra, não sendo útil para Sensoriamento Remoto.

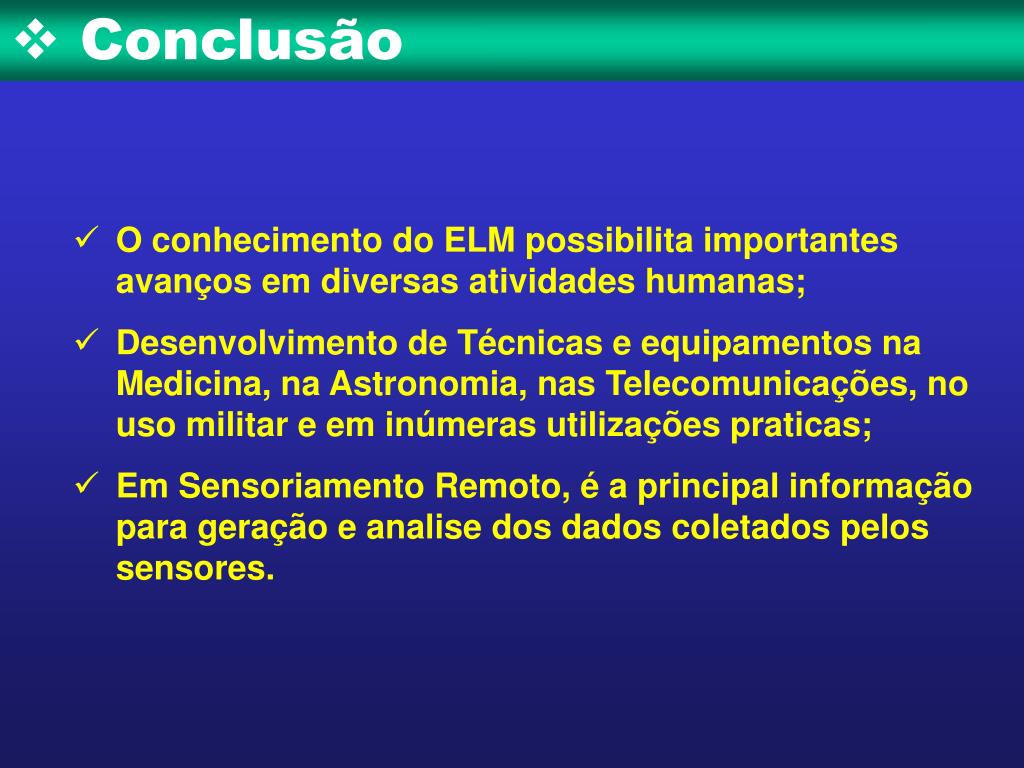

  18. Conclusão • O conhecimento do ELM possibilita importantes avanços em diversas atividades humanas; • Desenvolvimento de Técnicas e equipamentos na Medicina, na Astronomia, nas Telecomunicações, no uso militar e em inúmeras utilizações praticas; • Em Sensoriamento Remoto, é a principal informação para geração e analise dos dados coletados pelos sensores.

  19. FIM
