AP-700 Guide – Version 3.4.0 AP700 셋팅 방법

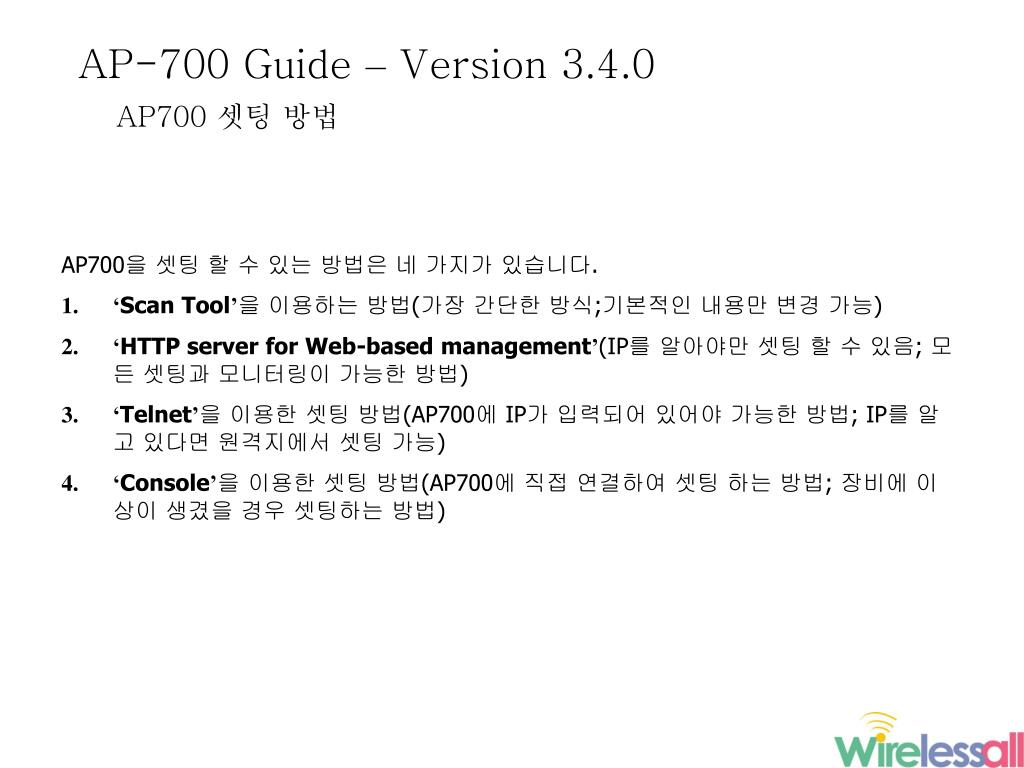

1. AP-700 Guide – Version 3.4.0 AP700 셋팅 방법 • AP700을 셋팅 할 수 있는 방법은 네 가지가 있습니다. • ‘Scan Tool’을 이용하는 방법(가장 간단한 방식;기본적인 내용만 변경 가능) • ‘HTTP server for Web-based management’(IP를 알아야만 셋팅 할 수 있음; 모든 셋팅과 모니터링이 가능한 방법) • ‘Telnet’을 이용한 셋팅 방법(AP700에 IP가 입력되어 있어야 가능한 방법; IP를 알고 있다면 원격지에서 셋팅 가능) • ‘Console’을 이용한 셋팅 방법(AP700에 직접 연결하여 셋팅 하는 방법; 장비에 이상이 생겼을 경우 셋팅하는 방법)

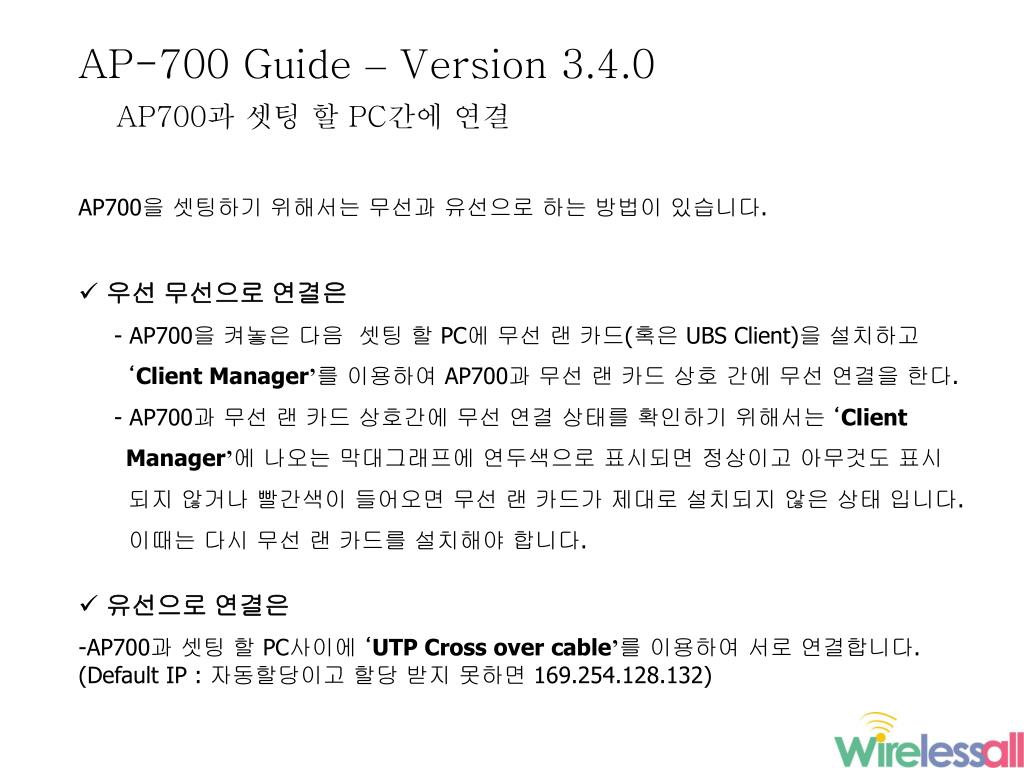

2. AP-700 Guide – Version 3.4.0 AP700과 셋팅 할 PC간에 연결 • AP700을 셋팅하기 위해서는 무선과 유선으로 하는 방법이 있습니다. • 우선 무선으로 연결은 • - AP700을 켜놓은 다음 셋팅 할 PC에 무선 랜 카드(혹은 UBS Client)을 설치하고 • ‘Client Manager’를 이용하여 AP700과 무선 랜 카드 상호 간에 무선 연결을 한다. • - AP700과 무선 랜 카드 상호간에 무선 연결 상태를 확인하기 위해서는 ‘Client • Manager’에 나오는 막대그래프에 연두색으로 표시되면 정상이고 아무것도 표시 • 되지 않거나 빨간색이 들어오면 무선 랜 카드가 제대로 설치되지 않은 상태 입니다. • 이때는 다시 무선 랜 카드를 설치해야 합니다. • 유선으로 연결은 • AP700과 셋팅 할 PC사이에 ‘UTP Cross over cable’를 이용하여 서로 연결합니다. (Default IP : 자동할당이고 할당 받지 못하면 169.254.128.132)

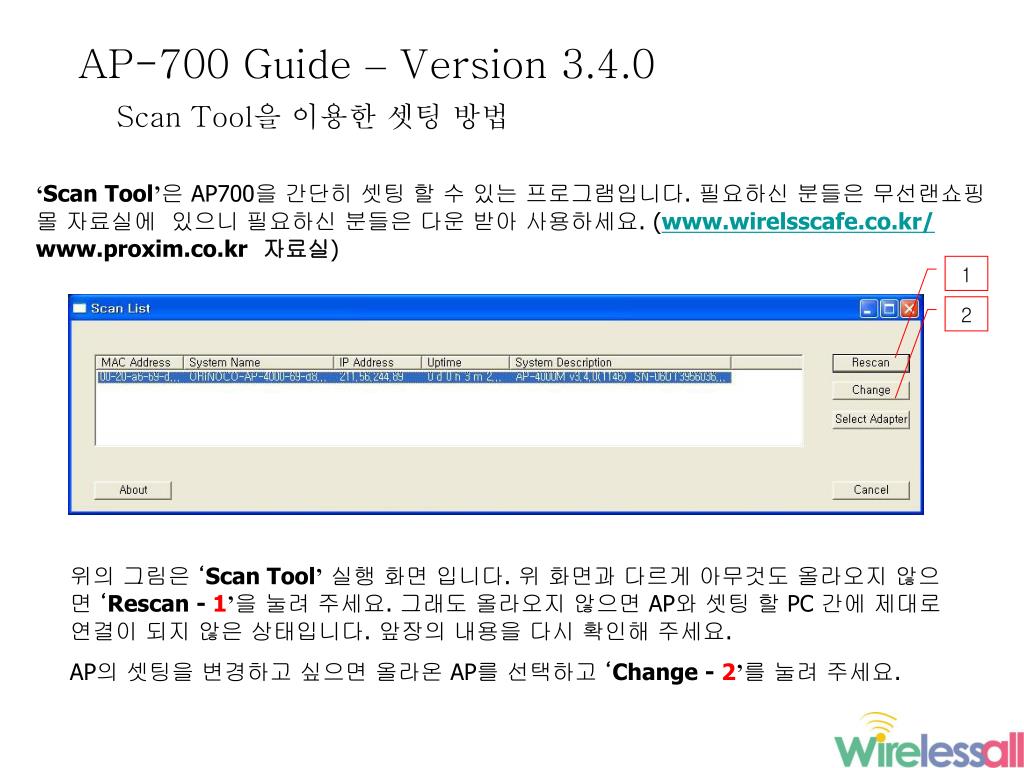

3. AP-700 Guide – Version 3.4.0 Scan Tool을 이용한 셋팅 방법 ‘Scan Tool’은 AP700을 간단히 셋팅 할 수 있는 프로그램입니다. 필요하신 분들은 무선랜쇼핑몰 자료실에 있으니 필요하신 분들은 다운 받아 사용하세요. (www.wirelsscafe.co.kr/ www.proxim.co.kr자료실) 1 2 위의 그림은 ‘Scan Tool’실행 화면 입니다. 위 화면과 다르게 아무것도 올라오지 않으면 ‘Rescan - 1’을 눌려 주세요. 그래도 올라오지 않으면 AP와 셋팅 할 PC 간에 제대로 연결이 되지 않은 상태입니다. 앞장의 내용을 다시 확인해 주세요. AP의 셋팅을 변경하고 싶으면 올라온 AP를 선택하고 ‘Change - 2’를 눌려 주세요.

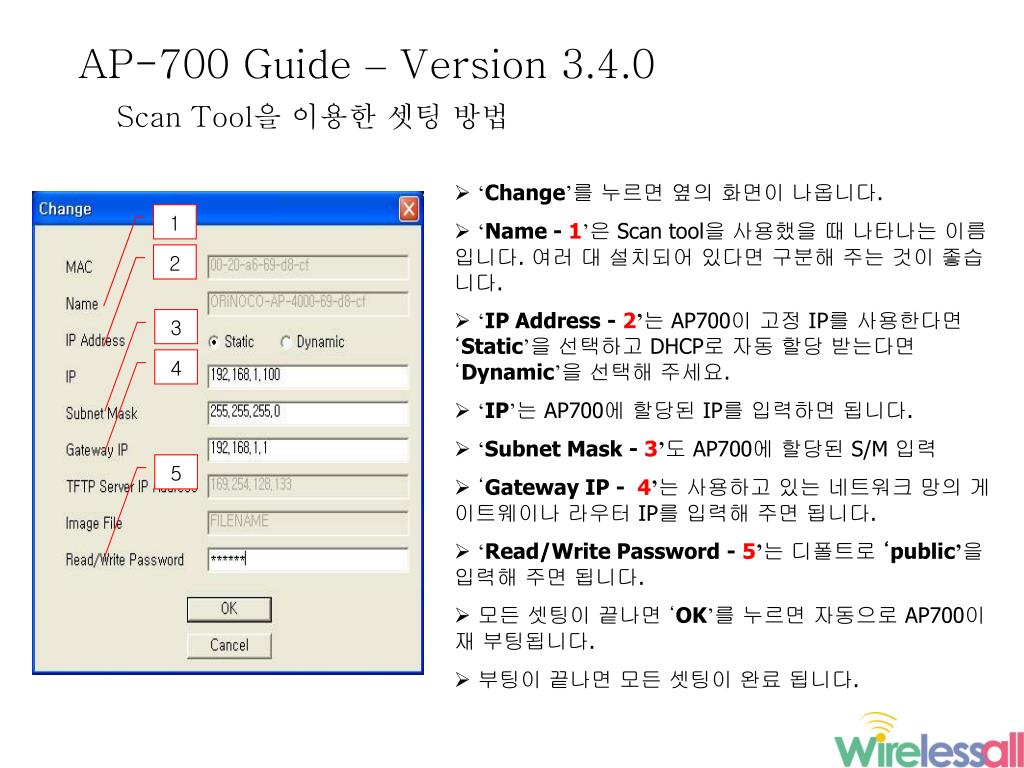

4. AP-700 Guide – Version 3.4.0 Scan Tool을 이용한 셋팅 방법 • ‘Change’를 누르면 옆의 화면이 나옵니다. • ‘Name - 1’은 Scan tool을 사용했을 때 나타나는 이름입니다. 여러 대 설치되어 있다면 구분해 주는 것이 좋습니다. • ‘IP Address - 2’는 AP700이 고정 IP를 사용한다면 ‘Static’을 선택하고 DHCP로 자동 할당 받는다면 ‘Dynamic’을 선택해 주세요. • ‘IP’는 AP700에 할당된 IP를 입력하면 됩니다. • ‘Subnet Mask - 3’도 AP700에 할당된 S/M 입력 • ‘Gateway IP - 4’는 사용하고 있는 네트워크 망의 게이트웨이나 라우터 IP를 입력해 주면 됩니다. • ‘Read/Write Password - 5’는 디폴트로 ‘public’을 입력해 주면 됩니다. • 모든 셋팅이 끝나면 ‘OK’를 누르면 자동으로 AP700이 재 부팅됩니다. • 부팅이 끝나면 모든 셋팅이 완료 됩니다. 1 2 3 4 5

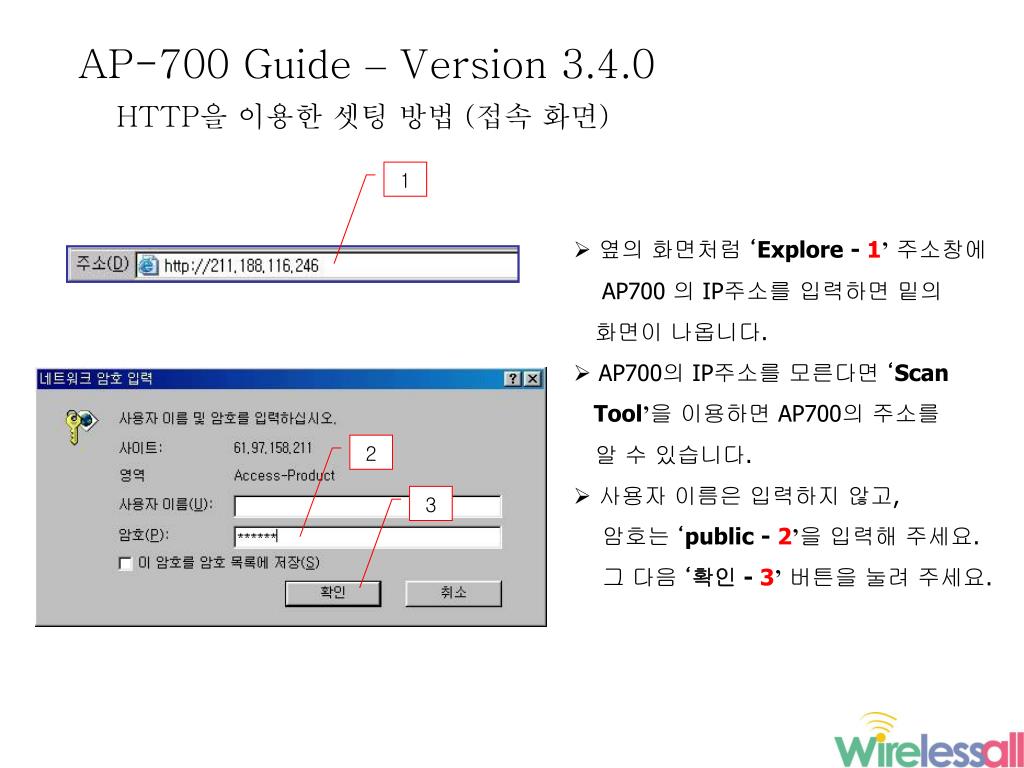

5. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (접속 화면) 1 • 옆의 화면처럼 ‘Explore - 1’주소창에 AP700 의 IP주소를 입력하면 밑의 화면이 나옵니다. • AP700의 IP주소를 모른다면 ‘Scan Tool’을 이용하면 AP700의 주소를 알 수 있습니다. • 사용자 이름은 입력하지 않고, • 암호는 ‘public - 2’을 입력해 주세요. • 그 다음 ‘확인 - 3’버튼을 눌려 주세요. 2 3

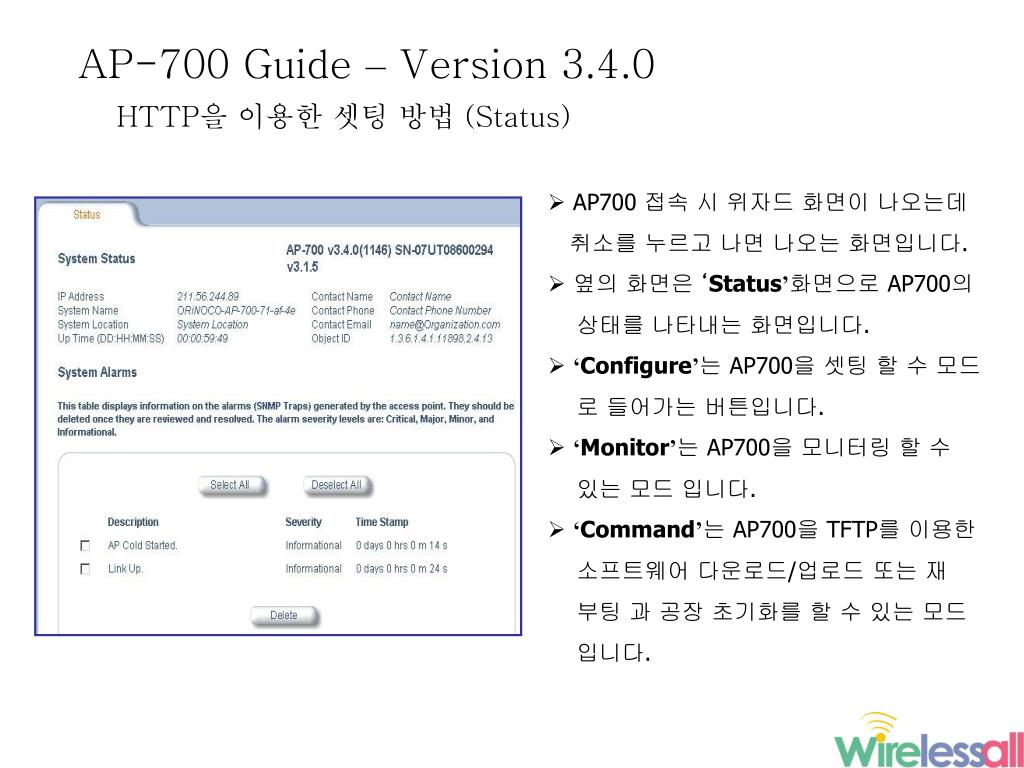

6. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Status) • AP700 접속 시 위자드 화면이 나오는데 취소를 누르고 나면 나오는 화면입니다. • 옆의 화면은 ‘Status’화면으로 AP700의 상태를 나타내는 화면입니다. • ‘Configure’는 AP700을 셋팅 할 수 모드 로 들어가는 버튼입니다. • ‘Monitor’는 AP700을 모니터링 할 수 있는 모드 입니다. • ‘Command’는 AP700을 TFTP를 이용한 소프트웨어 다운로드/업로드 또는 재 부팅 과 공장 초기화를 할 수 있는 모드 입니다.

7. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - System) 1 • ‘Configure’화면으로 위의 항목을 누르 면 각각의 항목으로 넘어 갑니다. • 우선 옆의 화면은 ‘System - 1’화면을 나타 냅니다. • ‘Name -2’은 AP700을 나타내는 이름 입니 다.AP700을 여러 대 설치할 때 각각의 AP700을 구분 지을 수 있습니다. • 그 이외의 항목을 디폴트 값으로 해주 세요.특별히 셋팅에는 관계없는 항목 입니다. • 셋팅 값을 변경 하셨다면 다음 화면으로 넘어가기 전에 항상 ‘OK - 3’을 누르고 넘어 가야 저장이 됩니다. 2 3

8. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Network) • 이 화면은 ‘Network’의 ‘IP Configuration’화면 입니다. • AP700의 IP가 고정 할당이면’Type’을 ‘Static’으로 설정하고 DHCP Server로 부터 할당 받으면 ‘Dynamic - 1’으로 설정하면 됩니다. • ‘IP Address -2’, ‘Subnet mask -3’, ‘Default Router IP Address - 4’는 AP700에 할당 받은 IP를 입력하면 됩니다. • 모든 입력이 끝나면 다음 화면으로 넘어가기 전에 ‘OK - 5’버튼을 누르세요. 이 때 변경된 값이 장비에 저장 됩니다. • 장비에 변경된 값이 적용되기 위해서는 좌측 ‘Command’항목에 있는 ‘Reboot’을 해야 합니다. 그러면 장비가 재 부팅을 할 것 입니다. ’Reboot’명령은 모든 셋팅이 끝나면 실행하세요. 1 2 3 4 5

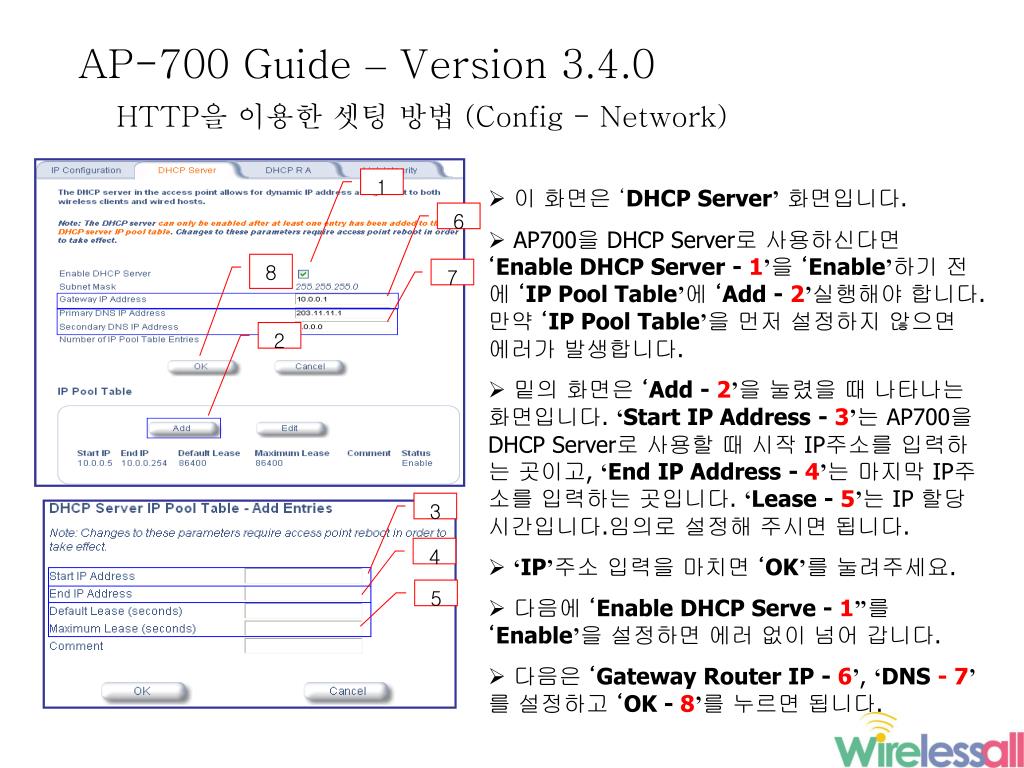

9. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Network) 1 • 이 화면은 ‘DHCP Server’화면입니다. • AP700을 DHCP Server로 사용하신다면 ‘Enable DHCP Server - 1’을 ‘Enable’하기 전에 ‘IP Pool Table’에 ‘Add - 2’실행해야 합니다. 만약 ‘IP Pool Table’을 먼저 설정하지 않으면 에러가 발생합니다. • 밑의 화면은 ‘Add - 2’을 눌렸을 때 나타나는 화면입니다. ‘Start IP Address - 3’는 AP700을 DHCP Server로 사용할 때 시작 IP주소를 입력하는 곳이고, ‘End IP Address - 4’는 마지막 IP주소를 입력하는 곳입니다. ‘Lease - 5’는 IP 할당 시간입니다.임의로 설정해 주시면 됩니다. • ‘IP’주소 입력을 마치면 ‘OK’를 눌려주세요. • 다음에 ‘Enable DHCP Serve - 1’’를 ‘Enable’을 설정하면 에러 없이 넘어 갑니다. • 다음은 ‘Gateway Router IP - 6’, ‘DNS - 7’를 설정하고 ‘OK - 8’를 누르면 됩니다. 6 8 7 2 3 4 5

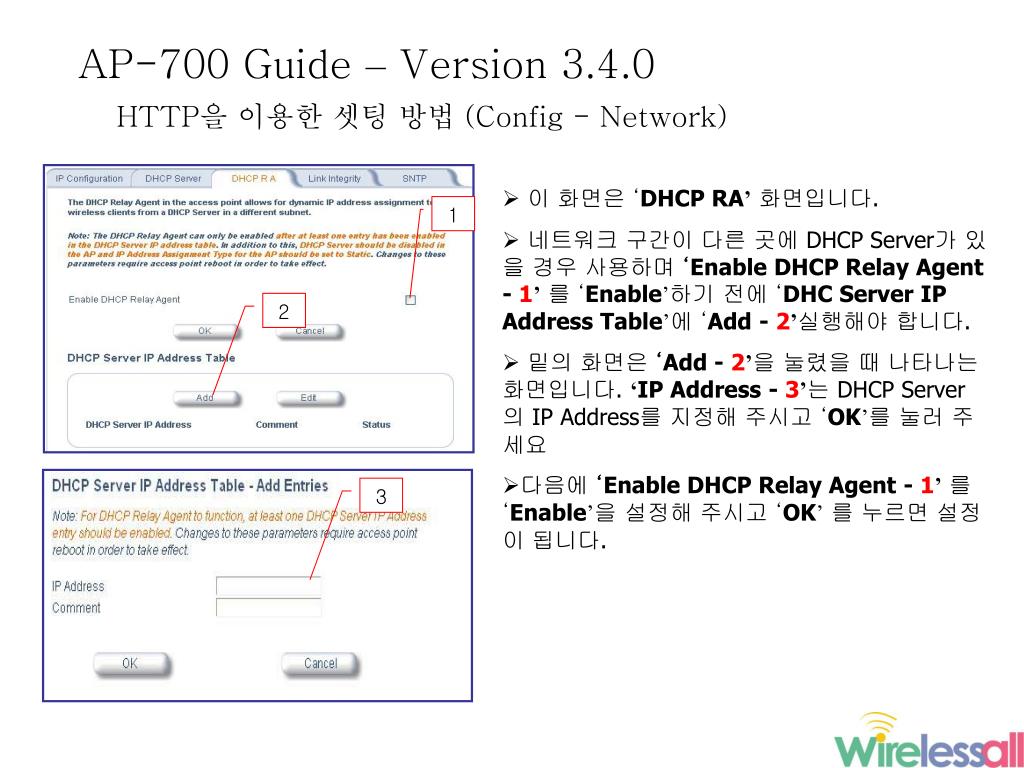

10. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Network) • 이 화면은 ‘DHCP RA’화면입니다. • 네트워크 구간이 다른 곳에 DHCP Server가 있을 경우 사용하며‘Enable DHCP Relay Agent - 1’를 ‘Enable’하기 전에 ‘DHC Server IP Address Table’에 ‘Add - 2’실행해야 합니다. • 밑의 화면은 ‘Add - 2’을 눌렸을 때 나타나는 화면입니다. ‘IP Address - 3’는 DHCP Server 의 IP Address를 지정해 주시고 ‘OK’를 눌러 주세요 • 다음에 ‘Enable DHCP Relay Agent - 1’를 ‘Enable’을 설정해 주시고 ‘OK’를 누르면 설정이 됩니다. 1 2 3

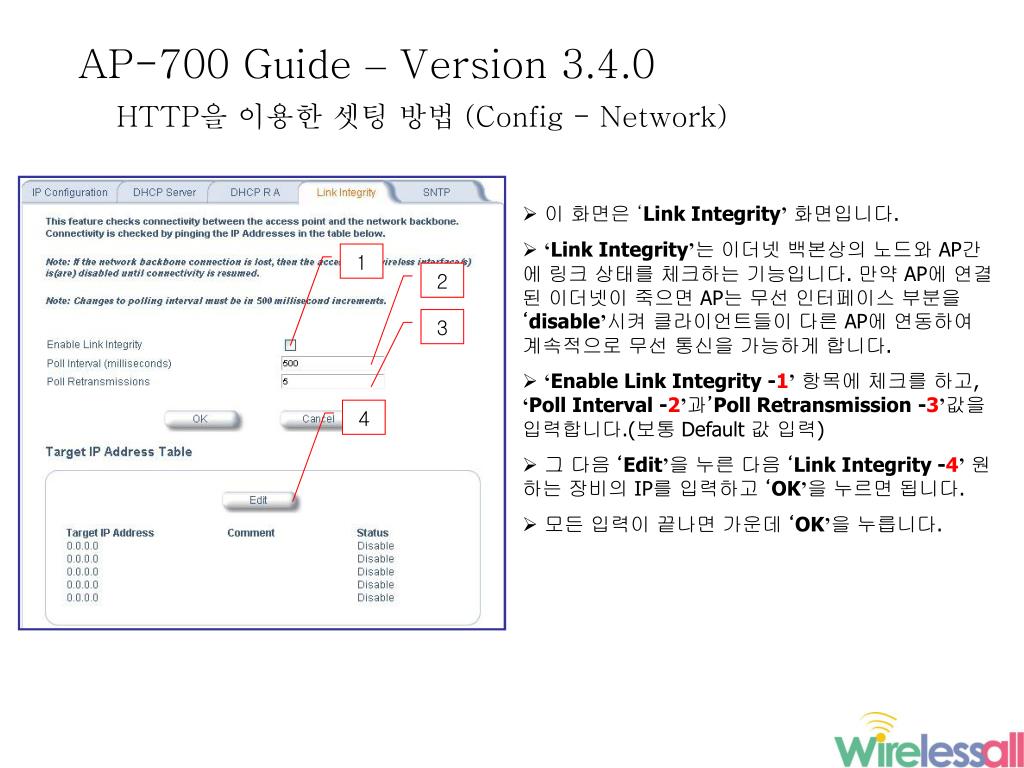

11. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Network) • 이 화면은 ‘Link Integrity’화면입니다. • ‘Link Integrity’는 이더넷 백본상의 노드와 AP간에 링크 상태를 체크하는 기능입니다. 만약 AP에 연결된 이더넷이 죽으면 AP는 무선 인터페이스 부분을 ‘disable’시켜 클라이언트들이 다른 AP에 연동하여 계속적으로 무선 통신을 가능하게 합니다. • ‘Enable Link Integrity -1’항목에 체크를 하고, ‘Poll Interval -2’과’Poll Retransmission -3’값을 입력합니다.(보통 Default 값 입력) • 그 다음 ‘Edit’을 누른 다음 ‘Link Integrity -4’원하는 장비의 IP를 입력하고 ‘OK’을 누르면 됩니다. • 모든 입력이 끝나면 가운데 ‘OK’을 누릅니다. 1 2 3 4

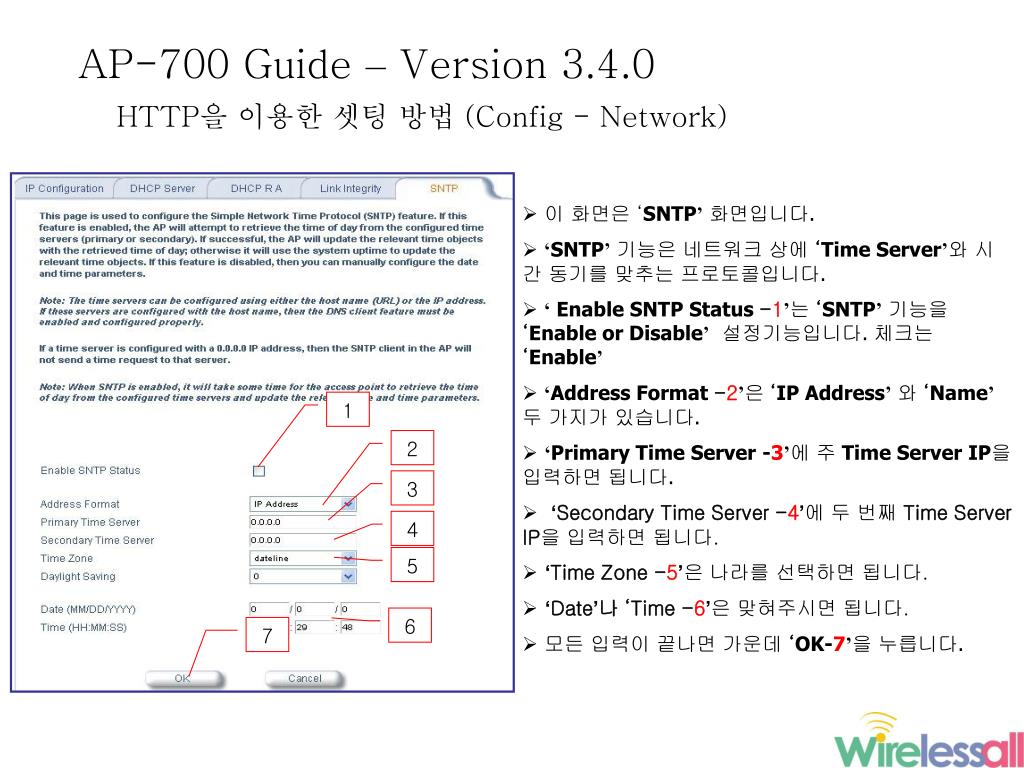

12. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Network) • 이 화면은 ‘SNTP’화면입니다. • ‘SNTP’기능은 네트워크 상에 ‘Time Server’와 시간 동기를 맞추는 프로토콜입니다. • ‘ Enable SNTP Status -1’는 ‘SNTP’기능을 ‘Enable or Disable’설정기능입니다. 체크는 ‘Enable’ • ‘Address Format -2’은‘IP Address’와‘Name’두 가지가 있습니다. • ‘Primary Time Server -3’에 주Time Server IP을 입력하면 됩니다. • ‘Secondary Time Server -4’에 두 번째Time Server IP을 입력하면 됩니다. • ‘Time Zone -5’은 나라를 선택하면 됩니다. • ‘Date’나 ‘Time -6’은 맞혀주시면 됩니다. • 모든 입력이 끝나면 가운데 ‘OK-7’을 누릅니다. 1 2 3 4 5 6 7

13. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Interface) • ‘Operation Mode’을 설정하는 화면입니다. • AP700는 한 개의 내장된 a/b/g Radio을 가지고 있어 유연한 구성이 가능합니다.(802.11a또는 b/g 선택) • ‘Wireless -1’는 802.11b only/ 802.11g only/ 802.11bg 구성이 있습니다. 1 2 3 • ‘Enable 802.11d -2’는 국제로밍 기능을 지원합니다. • ‘Enable TX Power Control -3’은 Radio 출력을 조절할 수 있습니다.

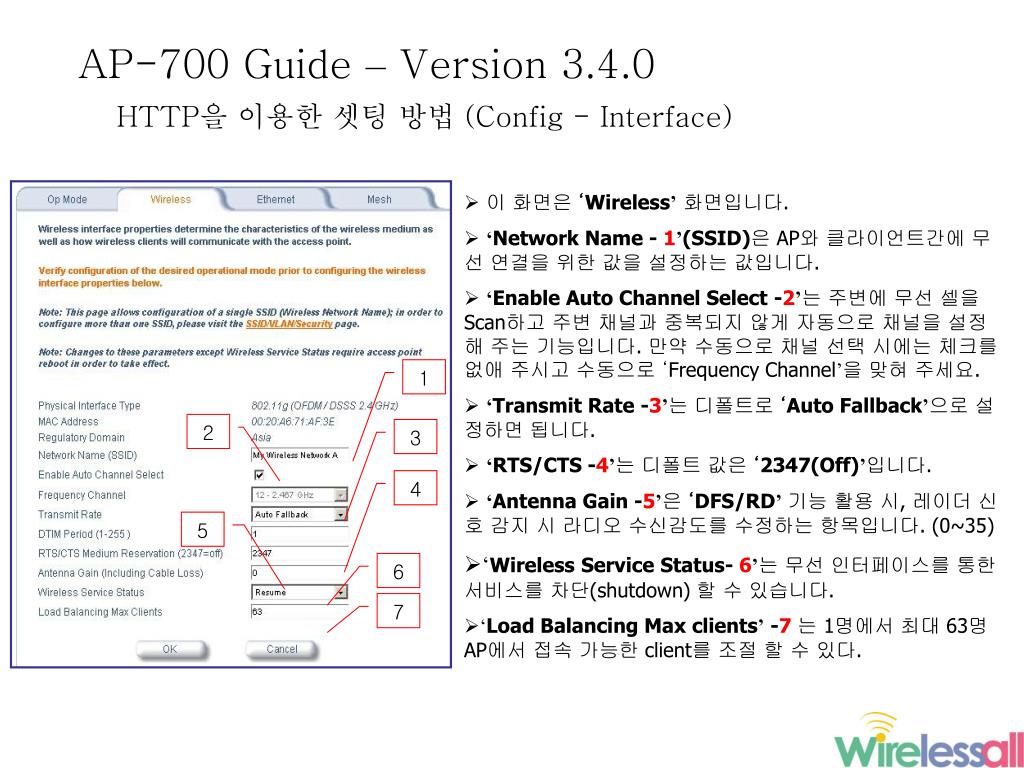

14. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Interface) • 이 화면은 ‘Wireless’화면입니다. • ‘Network Name - 1’(SSID)은 AP와 클라이언트간에 무선 연결을 위한 값을 설정하는 값입니다. • ‘Enable Auto Channel Select -2’는 주변에 무선 셀을 Scan하고 주변 채널과 중복되지 않게 자동으로 채널을 설정해 주는 기능입니다. 만약 수동으로 채널 선택 시에는 체크를 없애 주시고 수동으로 ‘Frequency Channel’을 맞혀 주세요. • ‘Transmit Rate -3’는 디폴트로 ‘Auto Fallback’으로 설정하면 됩니다. • ‘RTS/CTS -4’는 디폴트 값은 ‘2347(Off)’입니다. • ‘Antenna Gain -5’은 ‘DFS/RD’기능 활용 시, 레이더 신호 감지 시 라디오 수신감도를 수정하는 항목입니다. (0~35) • ‘Wireless Service Status- 6’는 무선 인터페이스를 통한 서비스를 차단(shutdown) 할 수 있습니다. • ‘Load Balancing Max clients’ -7는 1명에서 최대 63명 AP에서 접속 가능한 client를 조절 할 수 있다. 1 2 3 4 5 6 7

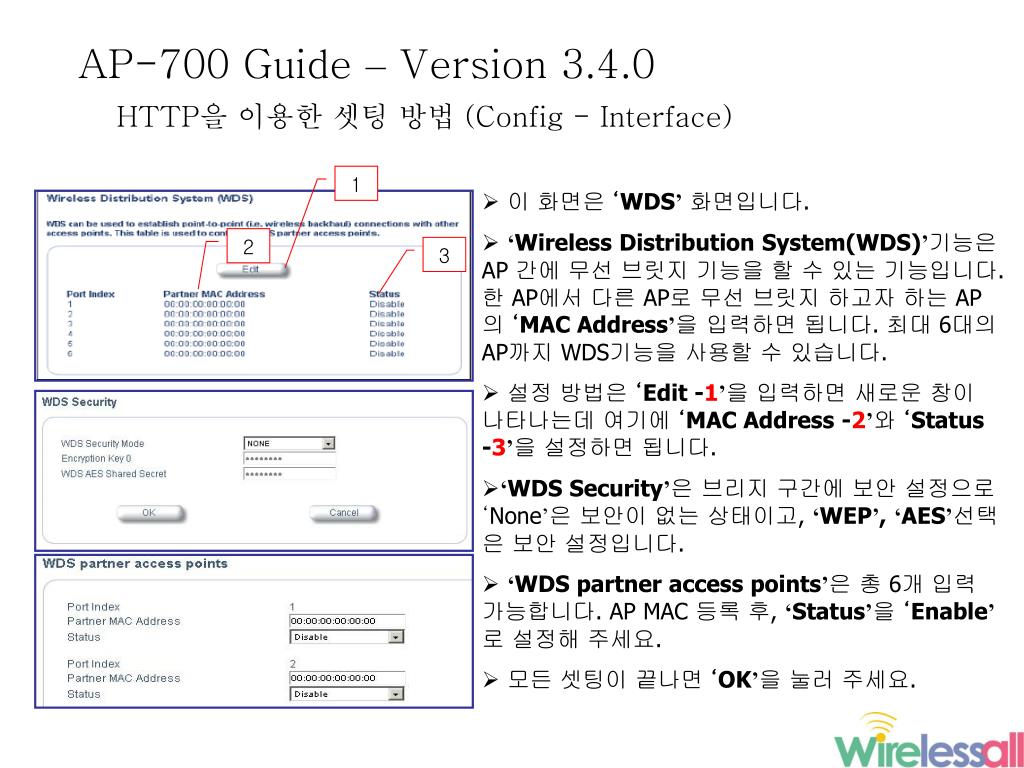

15. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Interface) 1 • 이 화면은 ‘WDS’화면입니다. • ‘Wireless Distribution System(WDS)’기능은 AP 간에 무선 브릿지 기능을 할 수 있는 기능입니다. 한 AP에서 다른 AP로 무선 브릿지 하고자 하는 AP의 ‘MAC Address’을 입력하면 됩니다. 최대 6대의 AP까지 WDS기능을 사용할 수 있습니다. • 설정 방법은 ‘Edit -1’을 입력하면 새로운 창이 나타나는데 여기에 ‘MAC Address -2’와 ‘Status -3’을 설정하면 됩니다. • ‘WDS Security’은 브리지 구간에 보안 설정으로 ‘None’은 보안이 없는 상태이고, ‘WEP’, ‘AES’선택은 보안 설정입니다. • ‘WDS partner access points’은 총 6개 입력 가능합니다. AP MAC 등록 후, ‘Status’을 ‘Enable’로 설정해 주세요. • 모든 셋팅이 끝나면 ‘OK’을 눌러 주세요. 2 3

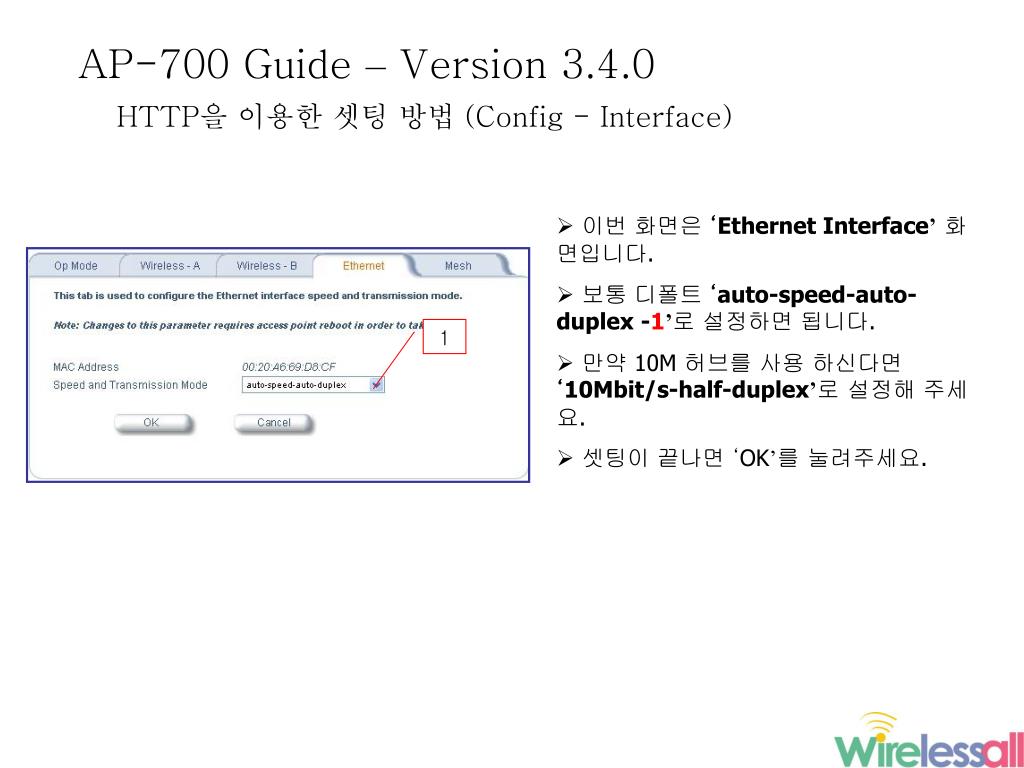

16. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Interface) • 이번 화면은 ‘Ethernet Interface’화면입니다. • 보통 디폴트 ‘auto-speed-auto-duplex -1’로 설정하면 됩니다. • 만약 10M 허브를 사용 하신다면 ‘10Mbit/s-half-duplex’로 설정해 주세요. • 셋팅이 끝나면 ‘OK’를 눌려주세요. 1

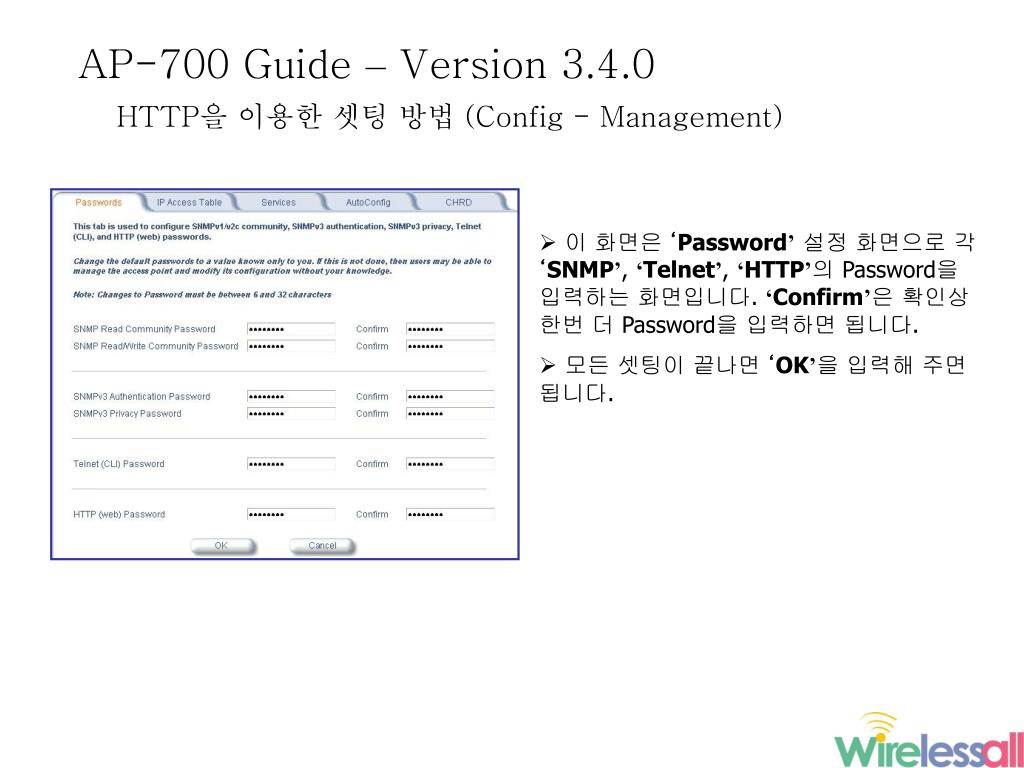

17. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Management) • 이 화면은 ‘Password’설정 화면으로 각 ‘SNMP’, ‘Telnet’, ‘HTTP’의 Password을 입력하는 화면입니다. ‘Confirm’은 확인상 한번 더 Password을 입력하면 됩니다. • 모든 셋팅이 끝나면 ‘OK’을 입력해 주면 됩니다.

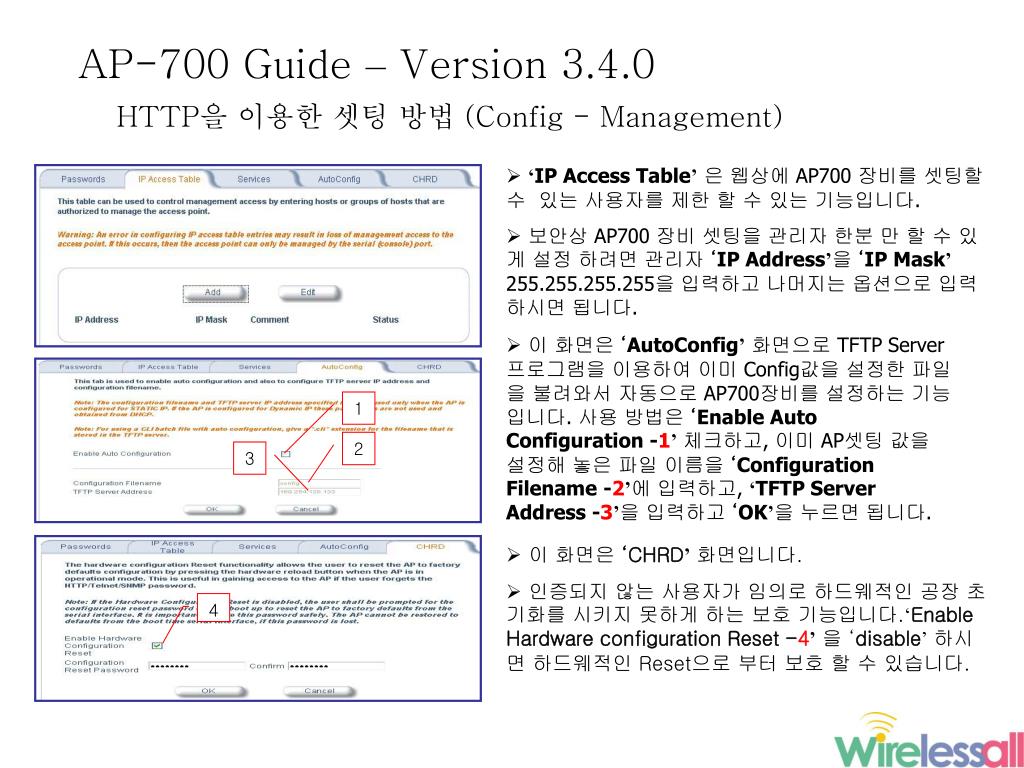

18. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Management) • ‘IP Access Table’은 웹상에 AP700 장비를 셋팅할 수 있는 사용자를 제한 할 수 있는 기능입니다. • 보안상 AP700 장비 셋팅을 관리자 한분 만 할 수 있게 설정 하려면 관리자 ‘IP Address’을 ‘IP Mask’ 255.255.255.255을 입력하고 나머지는 옵션으로 입력하시면 됩니다. • 이 화면은 ‘AutoConfig’화면으로 TFTP Server 프로그램을 이용하여 이미 Config값을 설정한 파일을 불려와서 자동으로 AP700장비를 설정하는 기능입니다. 사용 방법은 ‘Enable Auto Configuration -1’체크하고, 이미 AP셋팅 값을 설정해 놓은 파일 이름을 ‘Configuration Filename -2’에 입력하고, ‘TFTP Server Address -3’을 입력하고 ‘OK’을 누르면 됩니다. 1 2 3 • 이 화면은 ‘CHRD’화면입니다. • 인증되지 않는 사용자가 임의로 하드웨적인 공장 초기화를 시키지 못하게 하는 보호 기능입니다.‘Enable Hardware configuration Reset -4’을 ‘disable’하시면 하드웨적인 Reset으로 부터 보호 할 수 있습니다. 4

19. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Management) 1 • 이 화면은 ‘Services’화면 입니다. • ‘Security Management Status-1’에 체크를 하면 HTTP 접속 시 사용자 인증 및 암호화를 사용하여 Config 값을 설정하게 됩니다. 이 기능을 사용하기 위해서는 사용자 인증을 위해 ‘SNMPv3’와 ‘SSL(Secure Socket Link)’와 같은 프로토콜을 사용해야 합니다. • 만약 이 기능을 ‘Enable’한 상태에서 ‘SNMPv3’, ‘SSL’과 같은 프로토콜을 사용하지 않는 PC가 접근할 때, 접근할 수 없습니다.접근 시에는 ‘Https:// IP입력’ 형식으로 해야 접근 가능합니다. 디폴트 값을 ‘Disable’상태입니다. • 나머지 ‘HTTP’, ‘Telnet’, ‘Serial’부분의 설정은 보통 디폴트로 설정하시고, 보안상 필요한 부분만 수정하여 사용 하시면 됩니다.

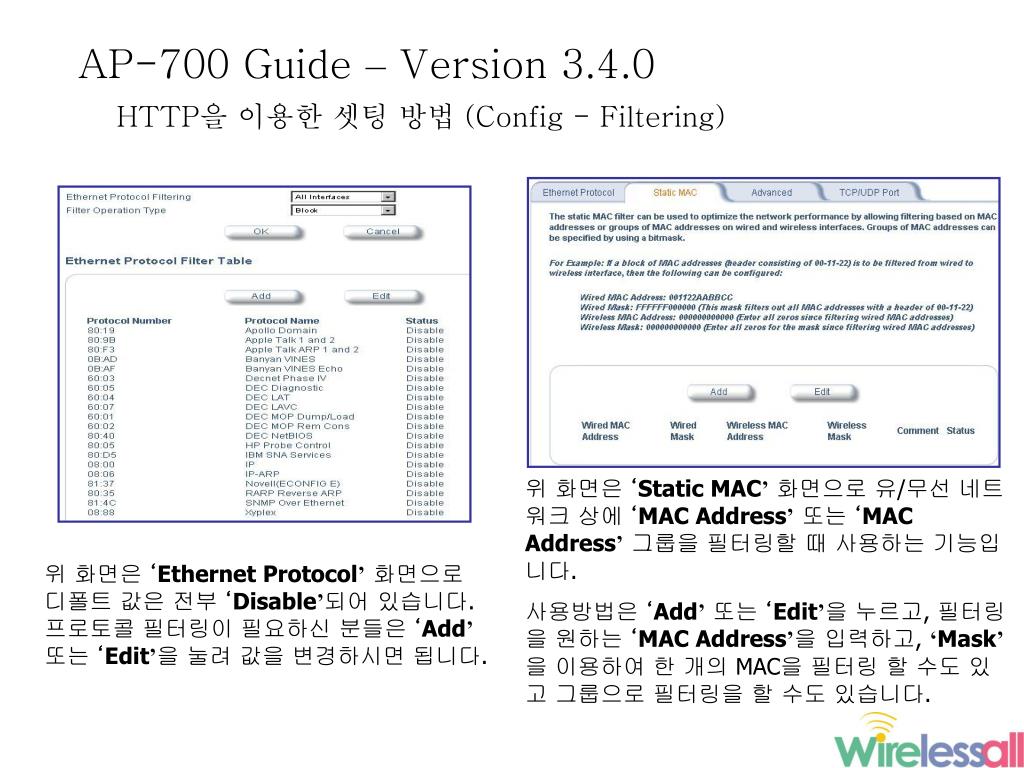

20. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Filtering) 위 화면은 ‘Static MAC’화면으로 유/무선 네트워크 상에 ‘MAC Address’또는 ‘MAC Address’그룹을 필터링할 때 사용하는 기능입니다. 사용방법은 ‘Add’또는 ‘Edit’을 누르고, 필터링을 원하는 ‘MAC Address’을 입력하고, ‘Mask’을 이용하여 한 개의 MAC을 필터링 할 수도 있고 그룹으로 필터링을 할 수도 있습니다. 위 화면은 ‘Ethernet Protocol’화면으로 디폴트 값은 전부 ‘Disable’되어 있습니다. 프로토콜 필터링이 필요하신 분들은 ‘Add’또는 ‘Edit’을 눌려 값을 변경하시면 됩니다.

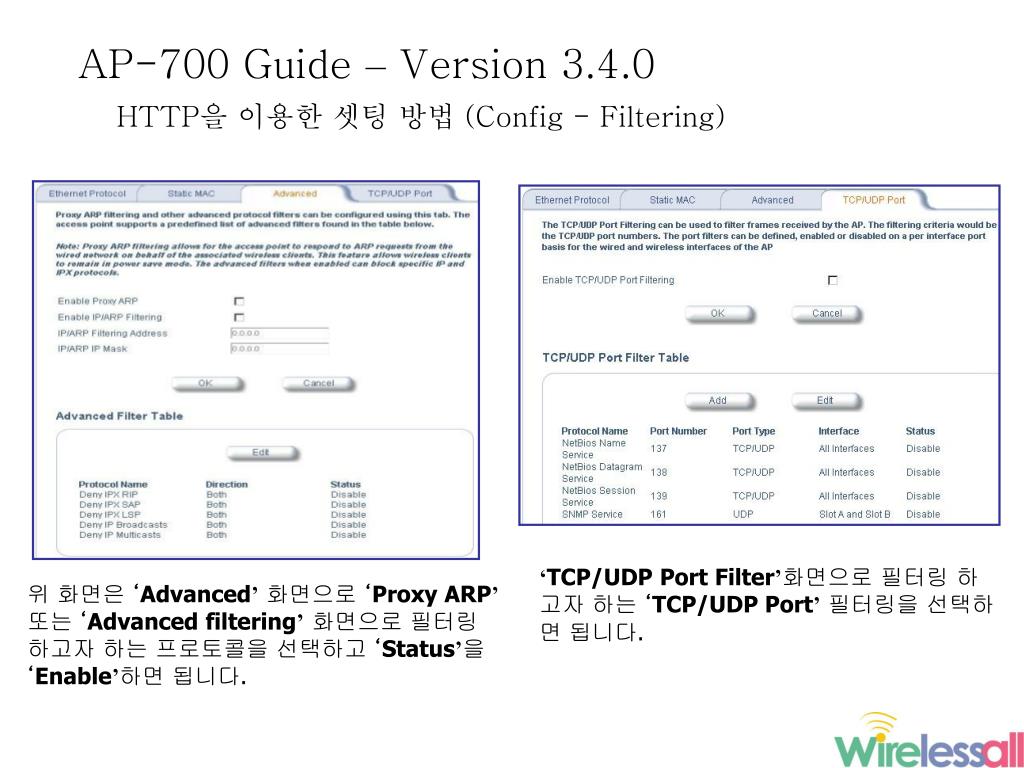

21. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Filtering) ‘TCP/UDP Port Filter’화면으로 필터링 하고자 하는 ‘TCP/UDP Port’필터링을 선택하면 됩니다. 위 화면은 ‘Advanced’화면으로 ‘Proxy ARP’또는 ‘Advanced filtering’화면으로 필터링 하고자 하는 프로토콜을 선택하고 ‘Status’을 ‘Enable’하면 됩니다.

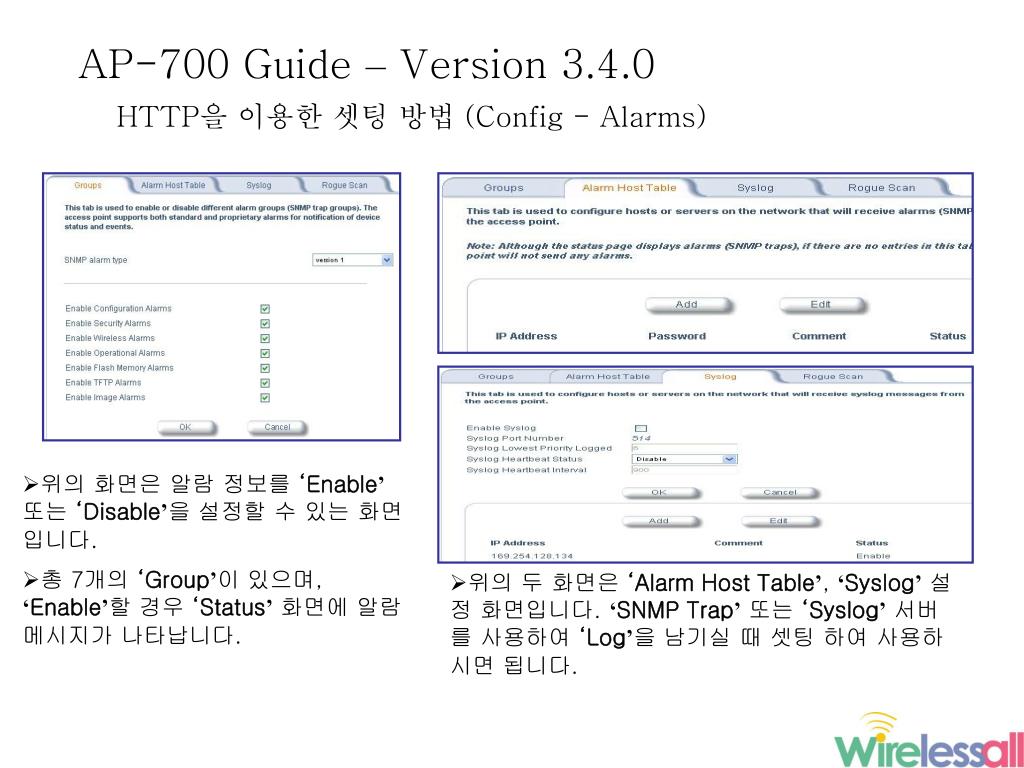

22. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Alarms) • 위의 화면은 알람 정보를 ‘Enable’또는 ‘Disable’을 설정할 수 있는 화면입니다. • 총 7개의 ‘Group’이 있으며, ‘Enable’할 경우 ‘Status’화면에 알람 메시지가 나타납니다. • 위의 두 화면은 ‘Alarm Host Table’, ‘Syslog’설정 화면입니다. ‘SNMP Trap’또는 ‘Syslog’서버를 사용하여 ‘Log’을 남기실 때 셋팅 하여 사용하시면 됩니다.

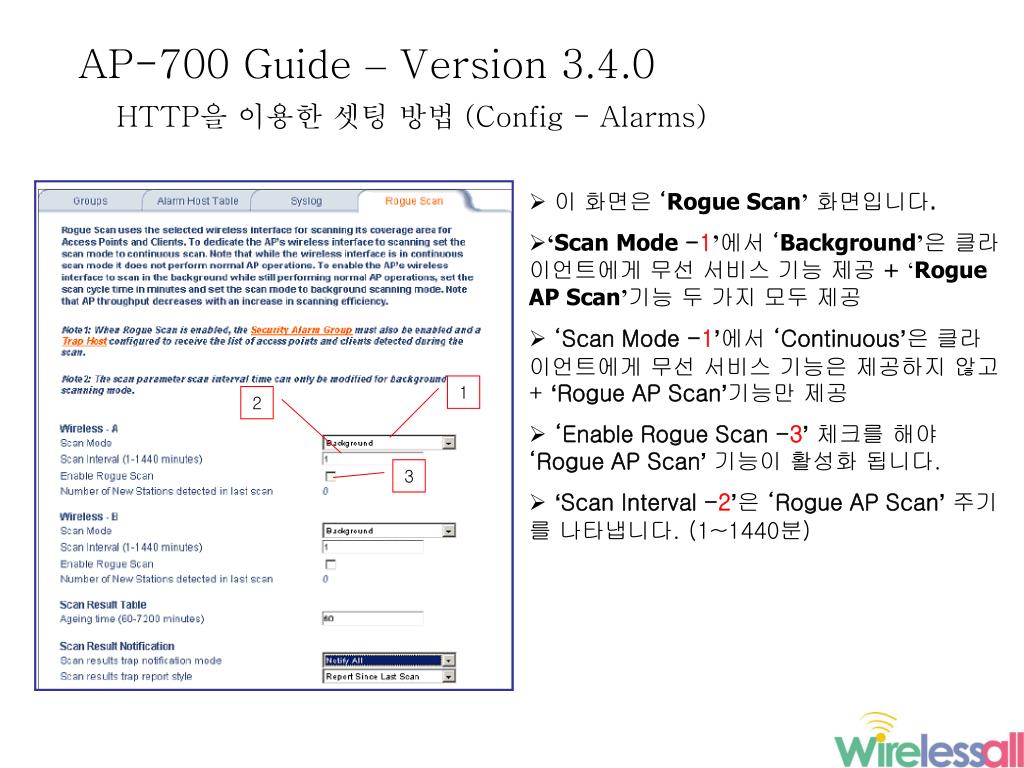

23. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Alarms) • 이 화면은 ‘Rogue Scan’화면입니다. • ‘Scan Mode -1’에서 ‘Background’은 클라이언트에게 무선 서비스 기능 제공 + ‘Rogue AP Scan’기능 두 가지 모두 제공 • ‘Scan Mode -1’에서 ‘Continuous’은 클라이언트에게 무선 서비스 기능은 제공하지 않고 + ‘Rogue AP Scan’기능만 제공 • ‘Enable Rogue Scan -3’체크를 해야 ‘Rogue AP Scan’기능이 활성화 됩니다. • ‘Scan Interval -2’은 ‘Rogue AP Scan’주기를 나타냅니다. (1~1440분) 1 2 3

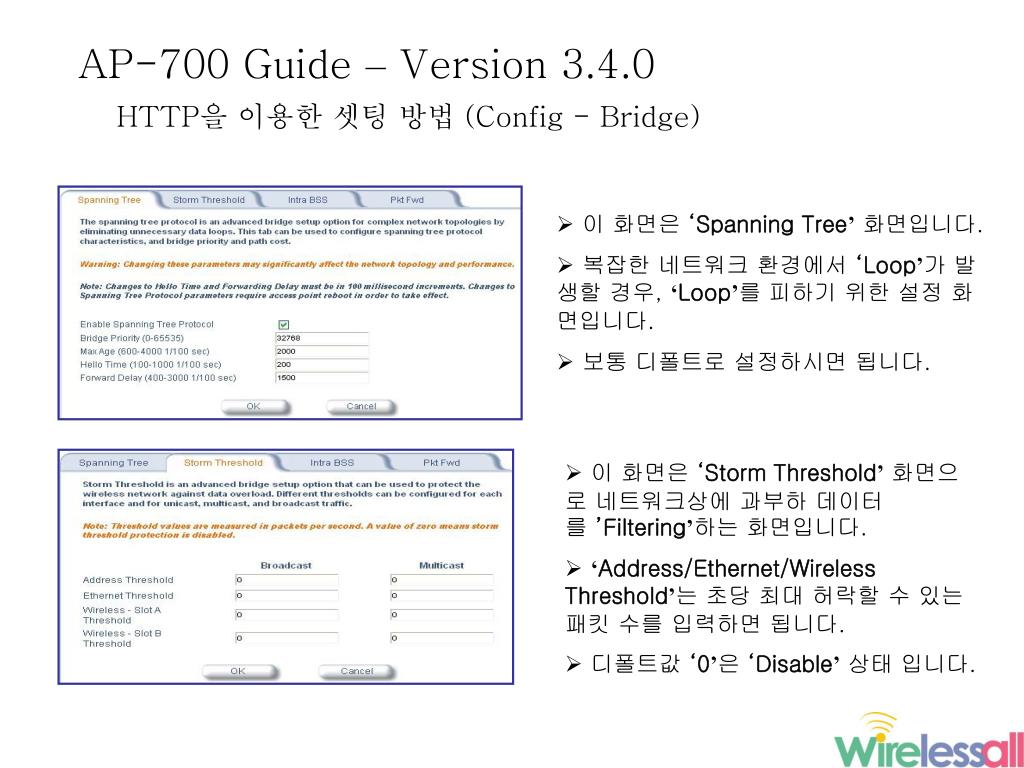

24. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Bridge) • 이 화면은 ‘Spanning Tree’화면입니다. • 복잡한 네트워크 환경에서 ‘Loop’가 발생할 경우, ‘Loop’를 피하기 위한 설정 화면입니다. • 보통 디폴트로 설정하시면 됩니다. • 이 화면은 ‘Storm Threshold’화면으로 네트워크상에 과부하 데이터를 ’Filtering’하는 화면입니다. • ‘Address/Ethernet/Wireless Threshold’는 초당 최대 허락할 수 있는 패킷 수를 입력하면 됩니다. • 디폴트값 ‘0’은 ‘Disable’상태 입니다.

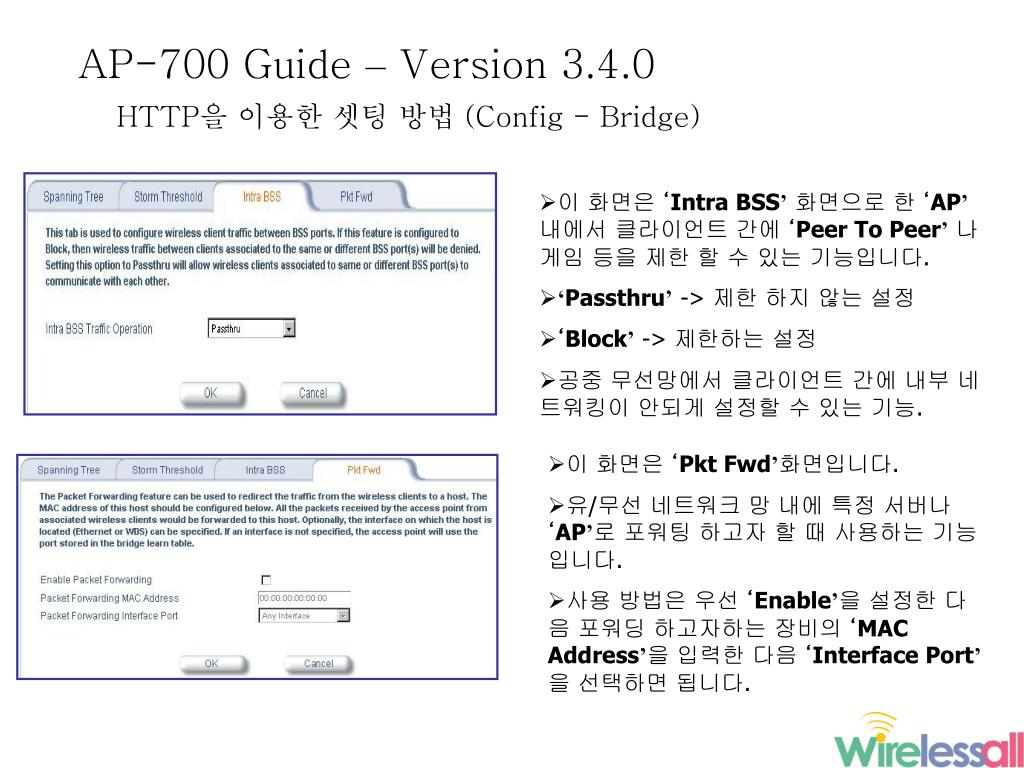

25. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config - Bridge) • 이 화면은 ‘Intra BSS’화면으로 한 ‘AP’내에서 클라이언트 간에 ‘Peer To Peer’나 게임 등을 제한 할 수 있는 기능입니다. • ‘Passthru’ -> 제한 하지 않는 설정 • ‘Block’ -> 제한하는 설정 • 공중 무선망에서 클라이언트 간에 내부 네트워킹이 안되게 설정할 수 있는 기능. • 이 화면은 ‘Pkt Fwd’화면입니다. • 유/무선 네트워크 망 내에 특정 서버나 ‘AP’로 포워팅 하고자 할 때 사용하는 기능입니다. • 사용 방법은 우선 ‘Enable’을 설정한 다음 포워딩 하고자하는 장비의 ‘MAC Address’을 입력한 다음 ‘Interface Port’을 선택하면 됩니다.

26. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config – RADIUS Profiles) • 이 화면은 ‘RADUIS Profiles’설정화면으로 원하는 항목을 체크하고 편집하면 됩니다. • ‘MAC Authentication’은 RADIUS 서버에 클라이언트 MAC Address을 입력한 다음 MAC 인증을 할 때 설정하면 됩니다. • ‘EAP Authentication’은 802.1x을 사용한 보안을 할 때 설정하면 됩니다. • ‘Accounting’은 RADIUS 서버에서 Account 기능을 활용할 때 설정하면 됩니다. • 그 외에 추가할 부분이 있으면 ‘Add’을 눌러 추가하면 됩니다. • 편집할 때는 원하는 항목을 선택하고 ‘Edit’을 누르면 편집화면으로 들어갑니다.

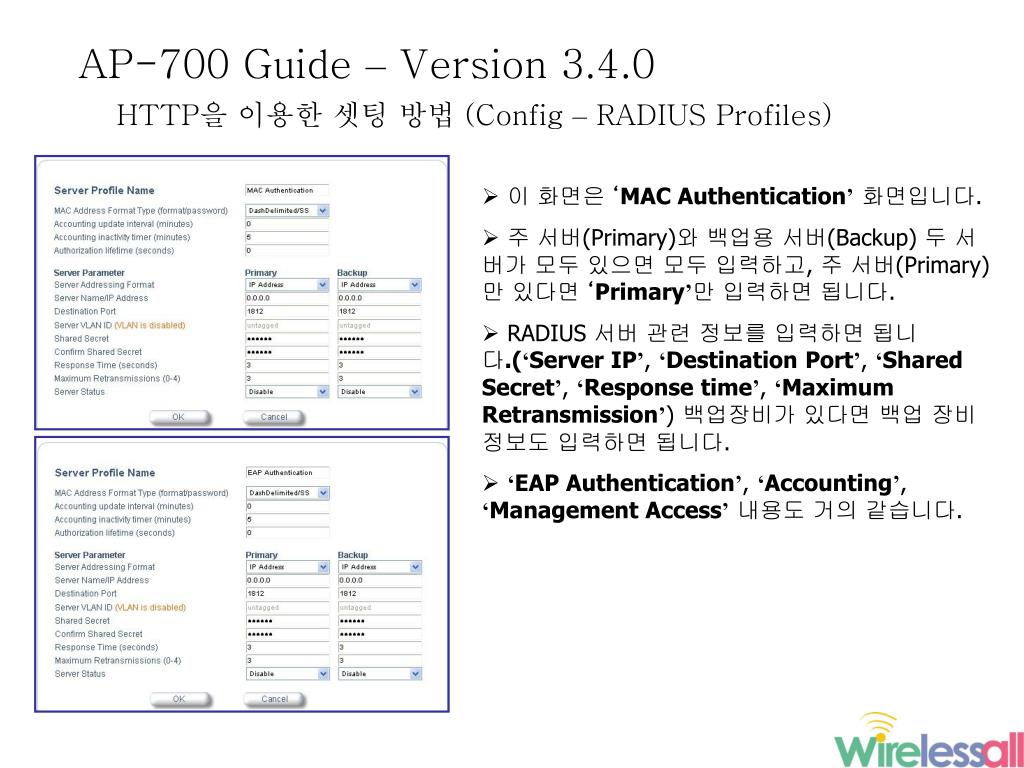

27. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config – RADIUS Profiles) • 이 화면은 ‘MAC Authentication’화면입니다. • 주 서버(Primary)와 백업용 서버(Backup) 두 서버가 모두 있으면 모두 입력하고, 주 서버(Primary)만 있다면 ‘Primary’만 입력하면 됩니다. • RADIUS 서버 관련 정보를 입력하면 됩니다.(‘Server IP’, ‘Destination Port’, ‘Shared Secret’, ‘Response time’, ‘Maximum Retransmission’) 백업장비가 있다면 백업 장비 정보도 입력하면 됩니다. • ‘EAP Authentication’, ‘Accounting’, ‘Management Access’내용도 거의 같습니다.

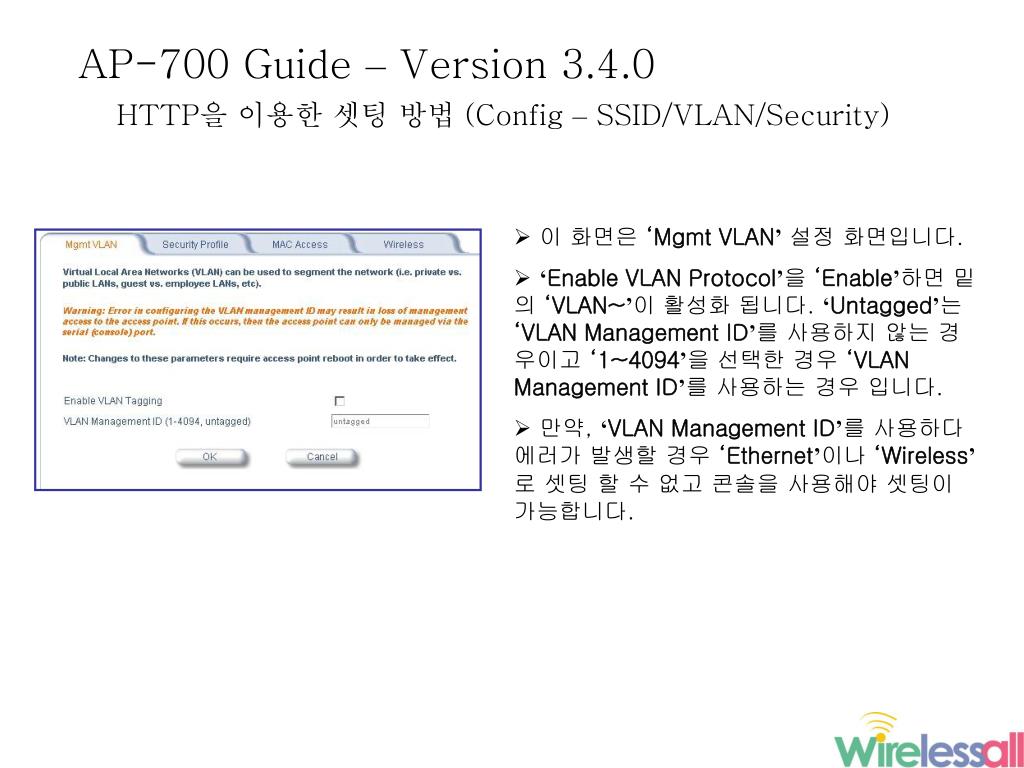

28. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config – SSID/VLAN/Security) • 이 화면은 ‘Mgmt VLAN’설정 화면입니다. • ‘Enable VLAN Protocol’을 ‘Enable’하면 밑의 ‘VLAN~’이 활성화 됩니다. ‘Untagged’는 ‘VLAN Management ID’를 사용하지 않는 경우이고 ‘1~4094’을 선택한 경우 ‘VLAN Management ID’를 사용하는 경우 입니다. • 만약, ‘VLAN Management ID’를 사용하다 에러가 발생할 경우 ‘Ethernet’이나 ‘Wireless’로 셋팅 할 수 없고 콘솔을 사용해야 셋팅이 가능합니다.

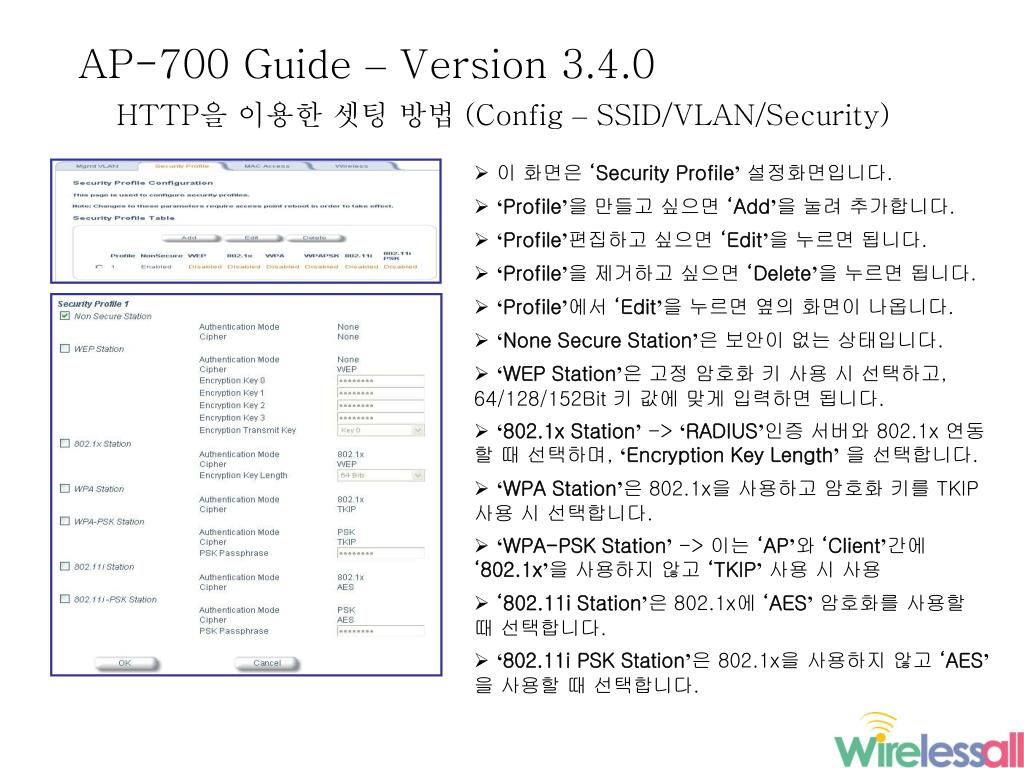

29. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config – SSID/VLAN/Security) • 이 화면은 ‘Security Profile’설정화면입니다. • ‘Profile’을 만들고 싶으면 ‘Add’을 눌려 추가합니다. • ‘Profile’편집하고 싶으면 ‘Edit’을 누르면 됩니다. • ‘Profile’을 제거하고 싶으면 ‘Delete’을 누르면 됩니다. • ‘Profile’에서 ‘Edit’을 누르면 옆의 화면이 나옵니다. • ‘None Secure Station’은 보안이 없는 상태입니다. • ‘WEP Station’은 고정 암호화 키 사용 시 선택하고, 64/128/152Bit 키 값에 맞게 입력하면 됩니다. • ‘802.1x Station’ -> ‘RADIUS’인증 서버와 802.1x 연동할 때 선택하며, ‘Encryption Key Length’을 선택합니다. • ‘WPA Station’은 802.1x을 사용하고 암호화 키를 TKIP 사용 시 선택합니다. • ‘WPA-PSK Station’ -> 이는 ‘AP’와 ‘Client’간에 ‘802.1x’을 사용하지 않고 ‘TKIP’사용 시 사용 • ‘802.11i Station’은 802.1x에 ‘AES’암호화를 사용할 때 선택합니다. • ‘802.11i PSK Station’은 802.1x을 사용하지 않고 ‘AES’을 사용할 때 선택합니다.

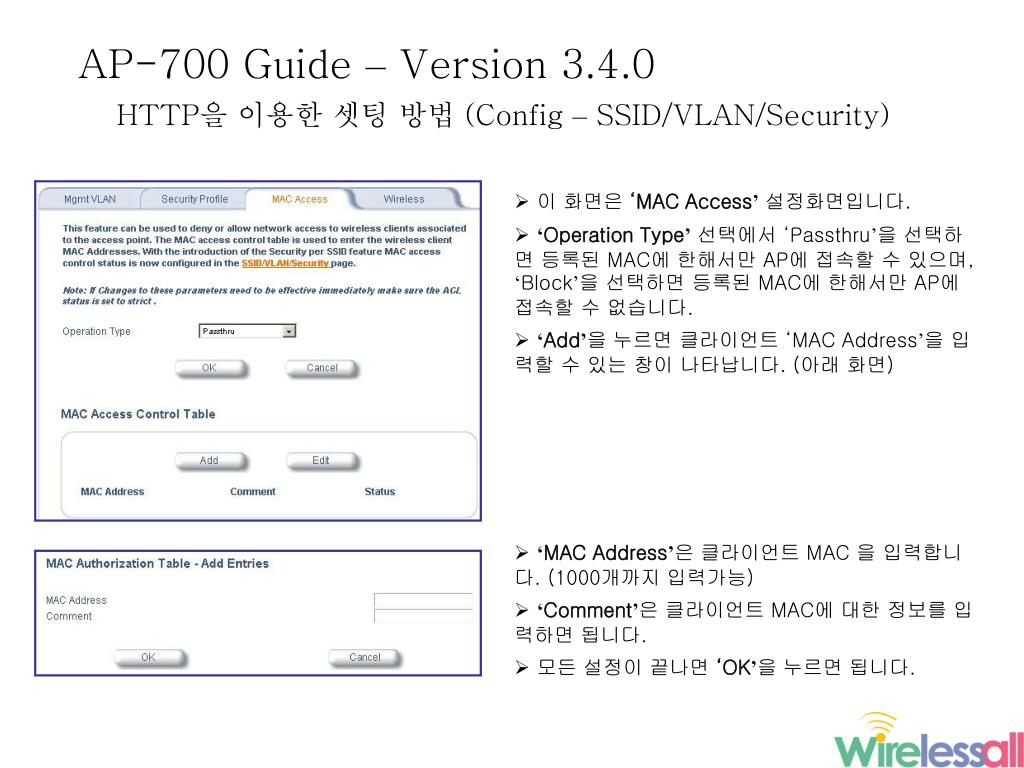

30. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config – SSID/VLAN/Security) • 이 화면은 ‘MAC Access’설정화면입니다. • ‘Operation Type’선택에서 ‘Passthru’을 선택하면 등록된 MAC에 한해서만 AP에 접속할 수 있으며, ‘Block’을 선택하면 등록된 MAC에 한해서만 AP에 접속할 수 없습니다. • ‘Add’을 누르면 클라이언트 ‘MAC Address’을 입력할 수 있는 창이 나타납니다. (아래 화면) • ‘MAC Address’은 클라이언트 MAC 을 입력합니다. (1000개까지 입력가능) • ‘Comment’은 클라이언트 MAC에 대한 정보를 입력하면 됩니다. • 모든 설정이 끝나면 ‘OK’을 누르면 됩니다.

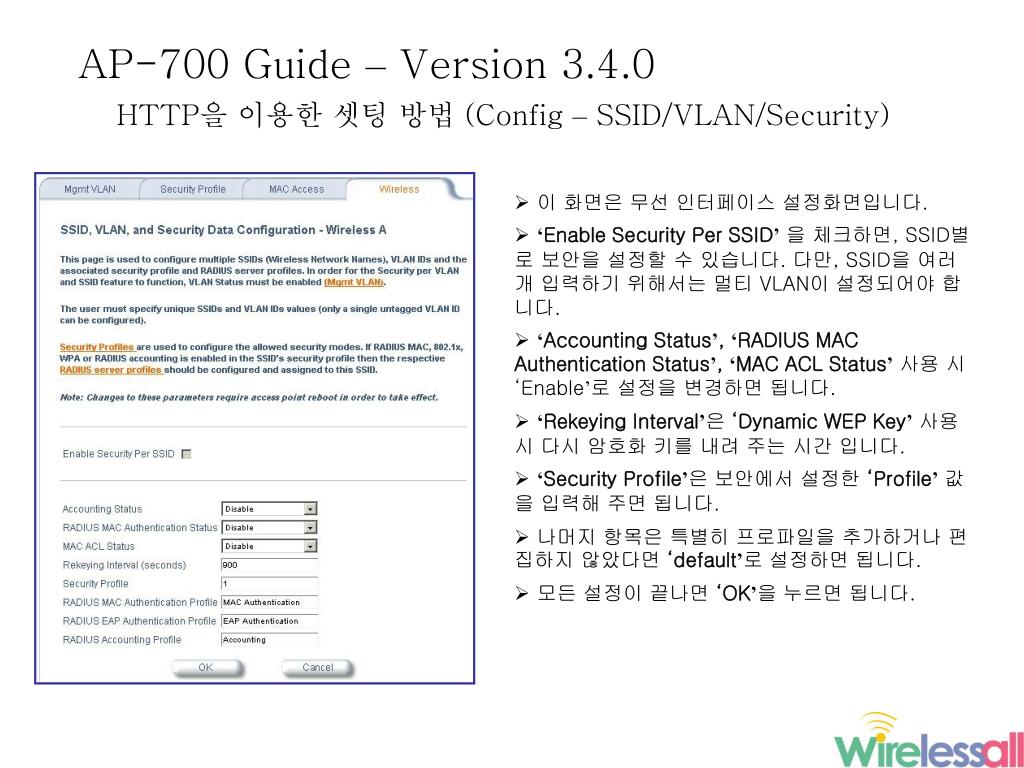

31. AP-700 Guide – Version 3.4.0 HTTP을 이용한 셋팅 방법 (Config – SSID/VLAN/Security) • 이 화면은 무선 인터페이스설정화면입니다. • ‘Enable Security Per SSID’을 체크하면, SSID별로 보안을 설정할 수 있습니다. 다만, SSID을 여러 개 입력하기 위해서는 멀티 VLAN이 설정되어야 합니다. • ‘Accounting Status’, ‘RADIUS MAC Authentication Status’, ‘MAC ACL Status’사용 시 ‘Enable’로 설정을 변경하면 됩니다. • ‘Rekeying Interval’은 ‘Dynamic WEP Key’사용 시 다시 암호화 키를 내려 주는 시간 입니다. • ‘Security Profile’은 보안에서 설정한 ‘Profile’값을 입력해 주면 됩니다. • 나머지 항목은 특별히 프로파일을 추가하거나 편집하지 않았다면 ‘default’로 설정하면 됩니다. • 모든 설정이 끝나면 ‘OK’을 누르면 됩니다.

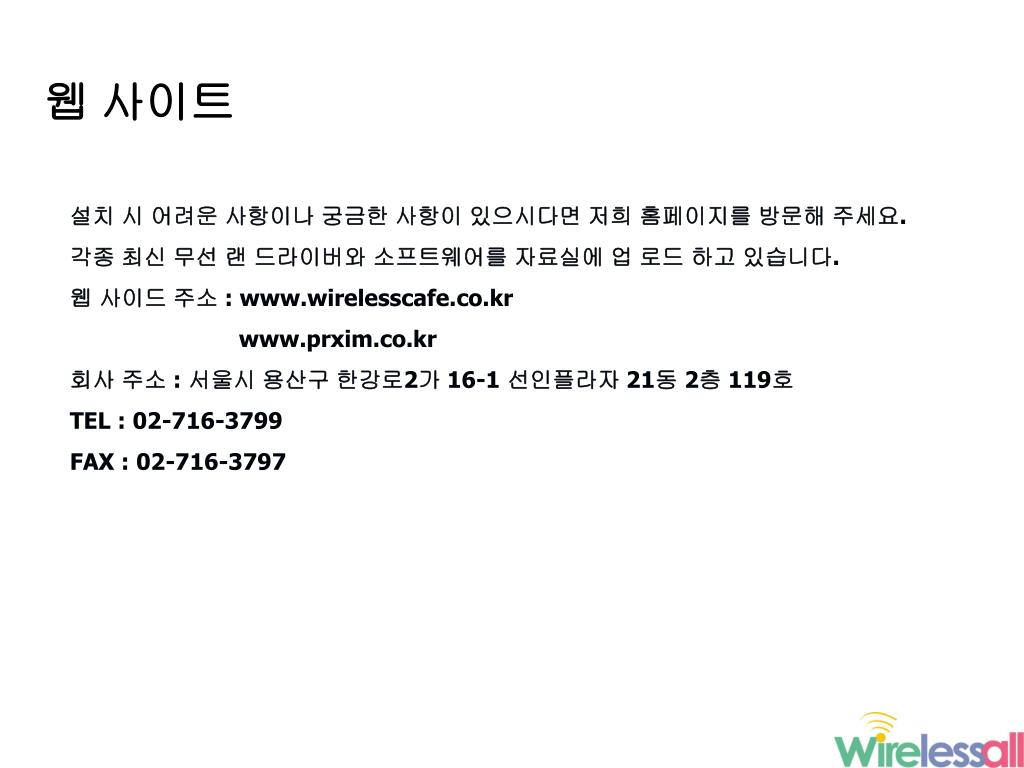

32. 웹 사이트 설치 시 어려운 사항이나 궁금한 사항이 있으시다면 저희 홈페이지를 방문해 주세요. 각종 최신 무선 랜 드라이버와 소프트웨어를 자료실에 업 로드 하고 있습니다. 웹 사이드 주소 : www.wirelesscafe.co.kr www.prxim.co.kr 회사 주소 : 서울시 용산구 한강로2가 16-1 선인플라자 21동 2층 119호 TEL : 02-716-3799 FAX : 02-716-3797
