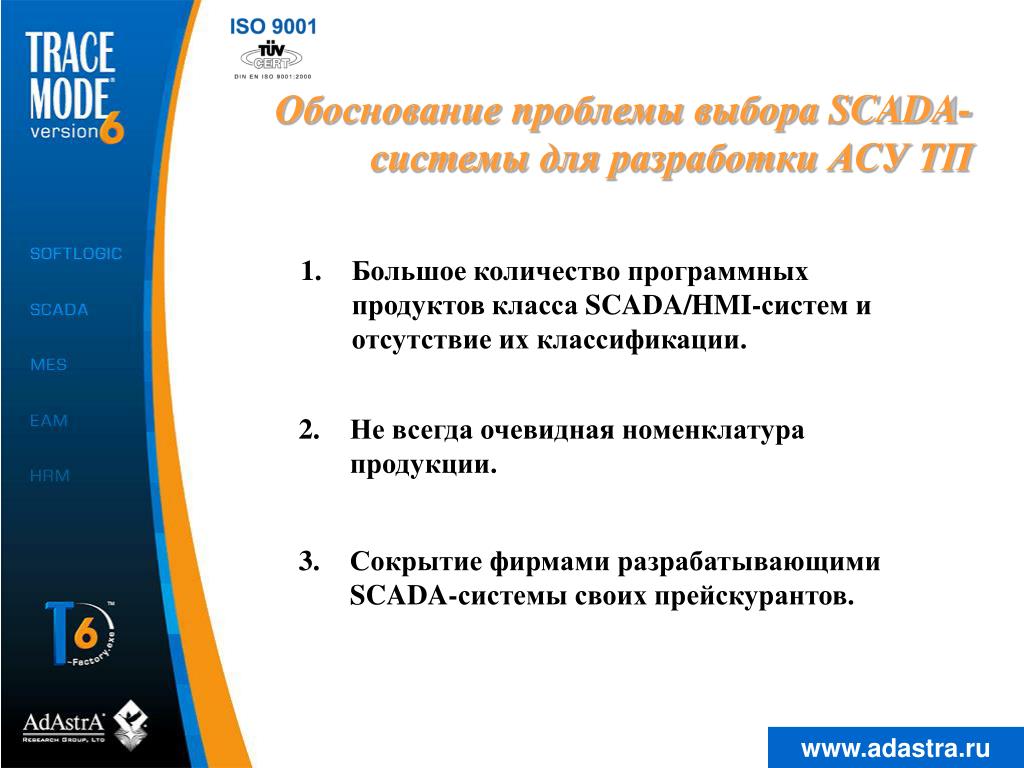

Обоснование проблемы выбора SCADA-системы для разработки АСУ ТП • Большое количество программных продуктов класса SCADA/HMI-систем и отсутствие их классификации. • Не всегда очевидная номенклатура продукции. • Сокрытие фирмами разрабатывающими SCADA-системы своих прейскурантов.

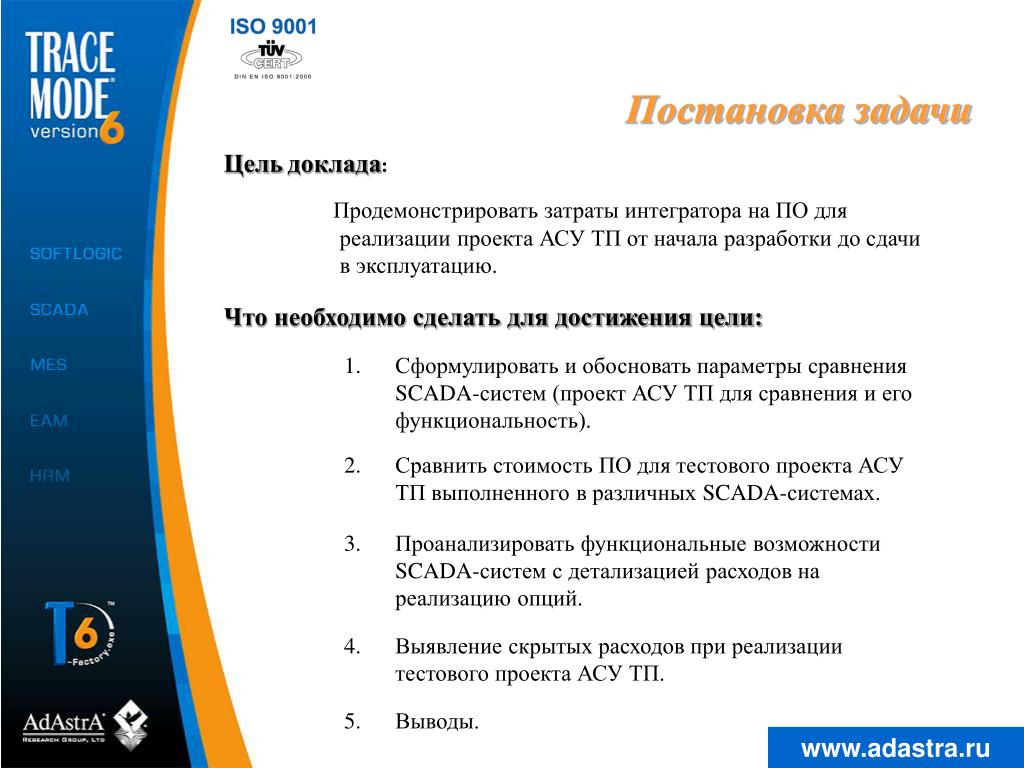

Постановка задачи Цельдоклада: Продемонстрировать затраты интегратора на ПО дляреализации проекта АСУ ТП от начала разработки до сдачи в эксплуатацию. Что необходимо сделать для достижения цели: • Сформулировать и обосновать параметры сравнения SCADA-систем (проект АСУ ТП для сравнения и его функциональность). • Сравнить стоимость ПО для тестового проекта АСУ ТП выполненного в различных SCADA-системах. • Проанализировать функциональные возможности SCADA-систем с детализацией расходов на реализацию опций. • Выявление скрытых расходов при реализации тестового проекта АСУ ТП. • Выводы.

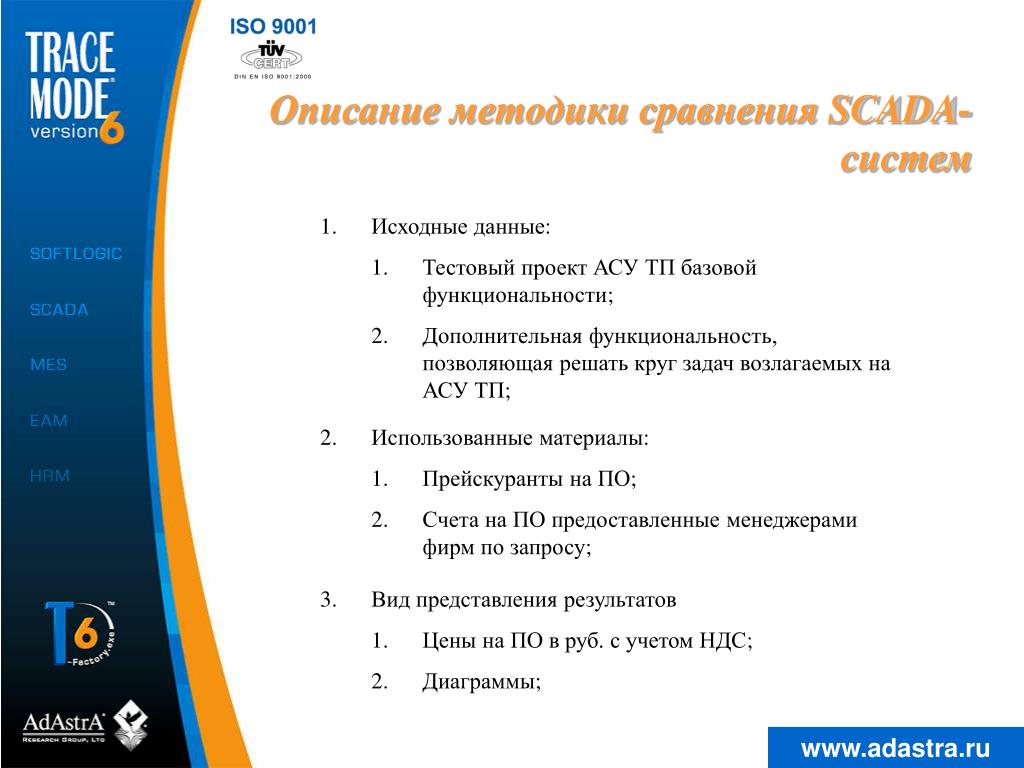

Описание методики сравнения SCADA-систем • Исходные данные: • Тестовый проект АСУ ТП базовой функциональности; • Дополнительная функциональность, позволяющая решать круг задач возлагаемых на АСУ ТП; • Использованные материалы: • Прейскуранты на ПО; • Счета на ПО предоставленные менеджерами фирм по запросу; • Вид представления результатов • Цены на ПО в руб. с учетом НДС; • Диаграммы;

SCADA-системы для сравнения • Trace Mode V6 (AdAstra Research Group, Ltd); • InTouch V10 (Wonderware); • Genesis 32 V9 (Iconics); • CitectSCADA V7.0 (Citect); • iFix V4.0 (GE Fanuc); • MasterSCADA (InSAT).

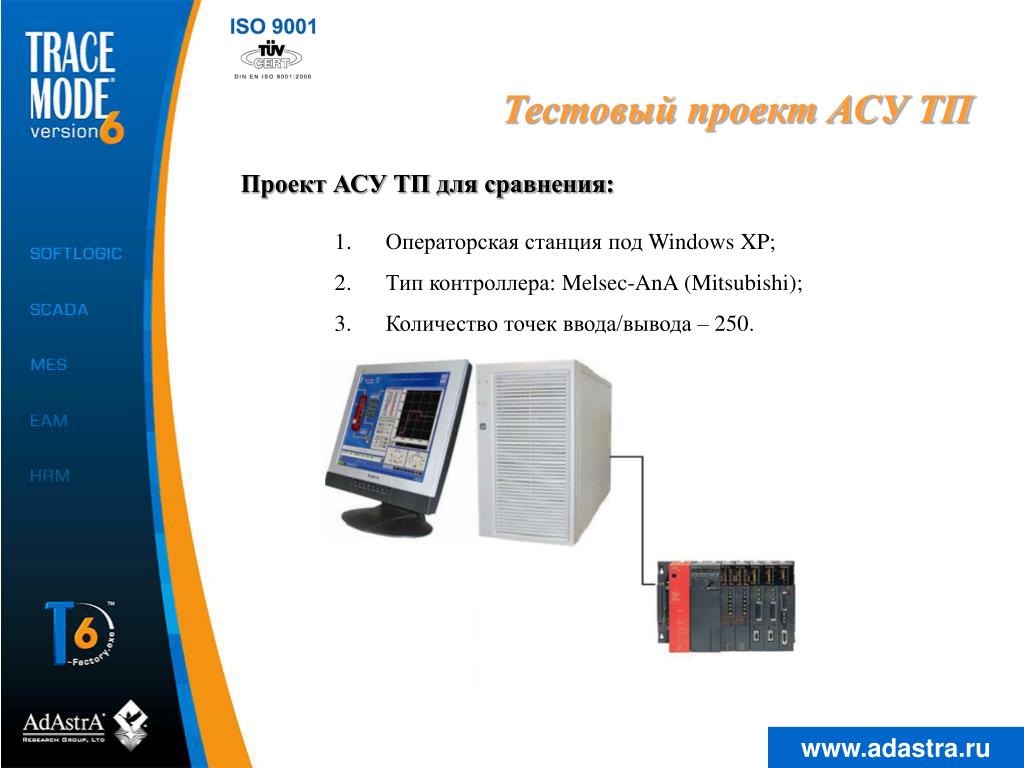

Тестовый проект АСУ ТП Проект АСУ ТП для сравнения: • Операторская станция под WindowsXP; • Тип контроллера: Melsec-AnA (Mitsubishi); • Количество точек ввода/вывода – 250.

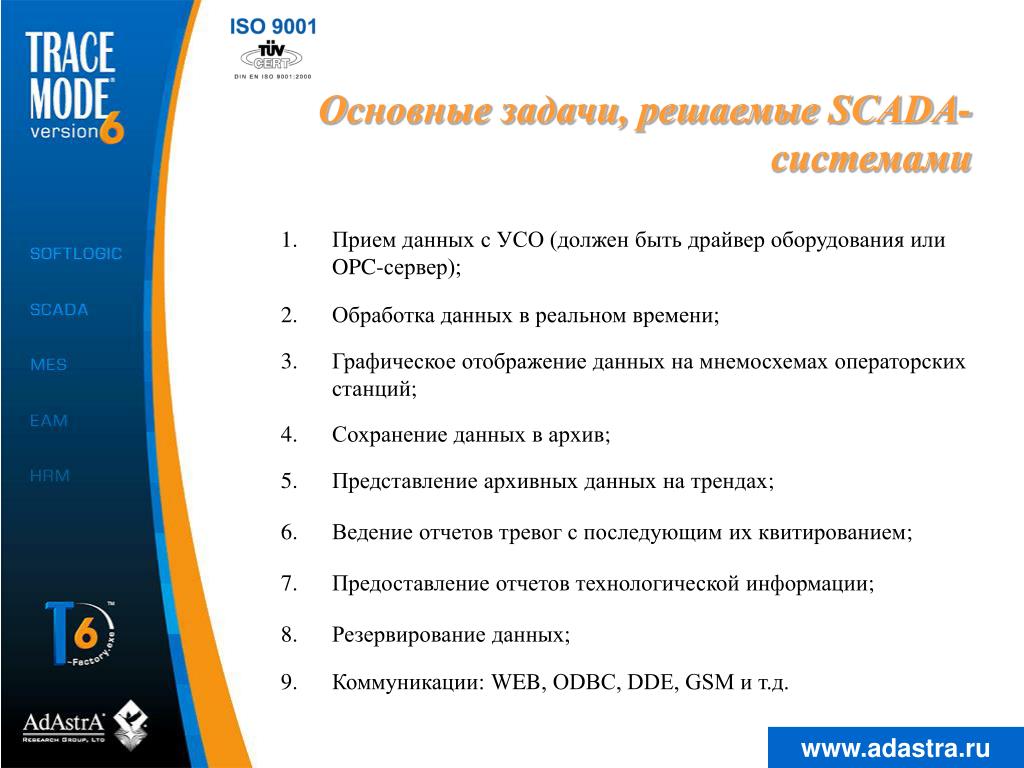

Основные задачи, решаемые SCADA-системами • Прием данных с УСО (должен быть драйвер оборудования или OPC-сервер); • Обработка данных в реальном времени; • Графическое отображение данных на мнемосхемах операторских станций; • Сохранение данных в архив; • Представление архивных данных на трендах; • Ведение отчетов тревог с последующим их квитированием; • Предоставление отчетов технологической информации; • Резервирование данных; • Коммуникации: WEB, ODBC, DDE, GSM и т.д.

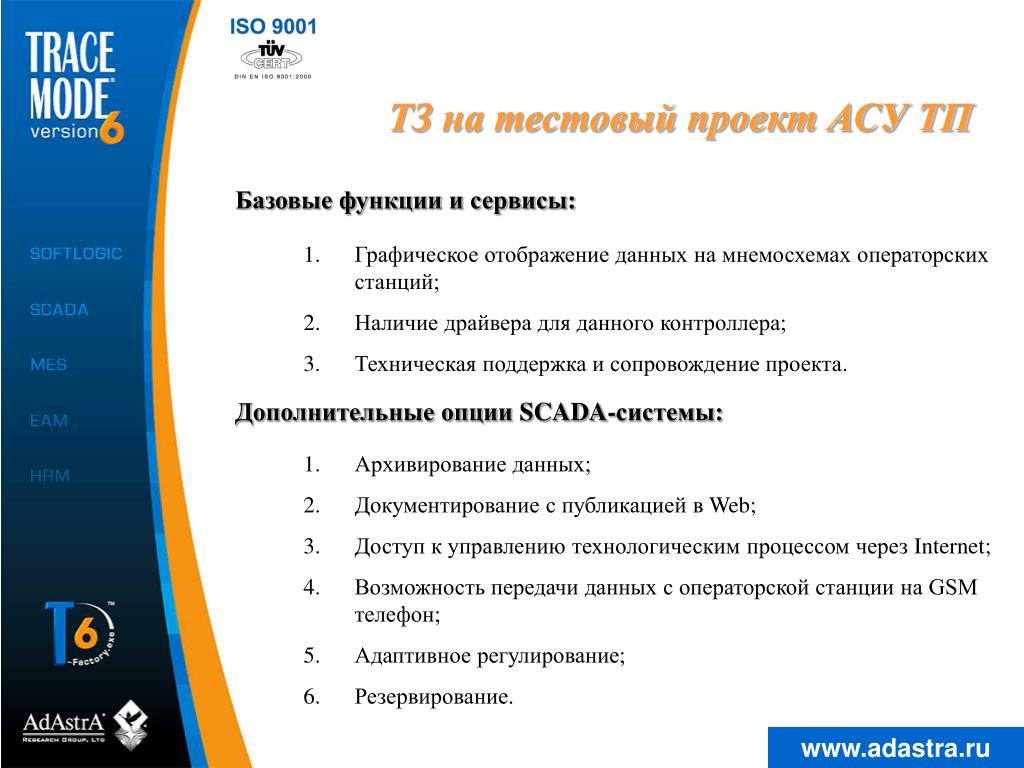

ТЗ на тестовый проект АСУ ТП Базовые функции и сервисы: • Графическое отображение данных на мнемосхемах операторских станций; • Наличие драйвера для данного контроллера; • Техническая поддержка и сопровождение проекта. Дополнительные опции SCADA-системы: • Архивирование данных; • Документирование c публикацией в Web; • Доступ к управлению технологическим процессом через Internet; • Возможность передачи данных с операторской станции на GSM телефон; • Адаптивное регулирование; • Резервирование.

Анализ модулей SCADA-систем для реализации базовых функций тестовой АСУ ТП При выборе SCADA-системы необходимо особо обратить внимание на: • TraceModeV6: • Есть Встроенныйбесплатный драйвер для Melsec-AnA. • Компания AdAstra предоставляет бесплатную техническую поддержку (для базовой версии через форум). Все представительства компании в других странах ведут техническую поддержку на государственном языке страны. • Для реализации данного проекта можно воспользоваться бесплатной Интегрированной средой разработки TRACE MODE 6 базовой версии. • Исполнительный модуль для АСУ ТП только с функциями мониторинга и управления – МРВ на 255 точек в./в. базовая версия: 44 783,36 руб. • InTouch V10: • Связь с Melsec-AnA осуществляется через сервер ввода/вывода WonderwareToolkitsv10.0. Для приобретения Wonderware Toolkits v10.0, необходим Industrial Application Server: 48 431,25 руб. • Industrial Application Server, 250 точек в./в., v2: 21 459,38 руб. • Бесплатная техническая поддержка через форум на сайте (Осуществляется специалистами компании "Модульные Системы Торнадо"). • Среда разработки In Touch Development Studio Small v10.0 250 точек в./в. Application Server 3.0/500 точек в./в. In Touch/100 точек в./в. Historian: 137 221,88 руб. • Исполнительный модуль InTouchRuntimev10, 500 точек в./в.: 96 665,63руб. • Genesis 32 V9: • Связь с контроллером Melsec-AnA осуществляется через Mitsubishi FX Net OPC Server: 37 065,96 руб. • Программа технической поддержки "Сайт" на 1 год (Осуществляется специалистами компании PROSOFT): 135 600 руб. • Бесплатная среда разработки GEN32 V9 на 300 точек в./в. • Исполнительный модуль GEN32 V9 на 300 точек в./в.: 162 949,53 руб. • iFix V4.0: • Связь с Melsec-AnA осуществляется через драйвер Mitsubishi A Series разработанный GE Fanuc: 33 281,66 руб. • Программа технической поддержки GlobalCare Complete на 1 год стоит 20% от приобретенного ПО (Осуществляется специалистами GE Fanuc International и INDUSOFT. Документация на русском языке стоит 400 €). • Бесплатная среда разработки Workspace. • Исполнительный модуль iFIX Standard HMI Pack Developer на 300 т. в/в.: 167 901,73 руб. • MasterSCADA: • Связь с Melsec-AnA осуществляется через OPC для контроллера Melsec-AnA сторонних производителей, например ModbusRTU (OPC) от компании Kepware: 37 335,20 руб. • Программа технической поддержки 1 год бесплатно, продление 150 € (осуществляется специалистами компании InSAT). • Бесплатная инструментальная система MasterSCADA. • Исполнительный модуль на 500 внешних точек в./в.: 14 464, 00 руб. • Наличие драйвера для оборудования. Зарубежные SCADA-системыприодной и тойжефункциональности АСУ ТП минимум в 3-4 разадороже, чем Trace Mode V6 • Стоимость и качество техническойподдержки.

Процентная доля стоимости опций в общей стоимости ПО для УСУ ТП • Реализация обмена данными с оборудованием может составлять более 70%. • Мало SCADA-систем с богатой библиотекой бесплатных драйверов. • Переведенная документация предлагается за деньги. Цена может доходить до 400 €. • Техническая поддержка может составлять более 40%. Обычно составляет 15-20%.

Сравнение стоимости реализации дополнительных опций тестовой АСУ ТП в SCADA-системах • Резервирование: • Trace Mode V6: • Double Force МРВ+(купить вместо МРВ), необходима IDE профессиональной версии: 91265,92 руб. • InTouch V10- функция отсутствует. • Genesis 32 V9: • GEN32V9-R-300 пакет включает 2 лицензии DataWorX32V9 Professional и 2 лицензии GENESIS32 на 300 т. в/в.+двойная оплата OPC-сервера: 462118,9 руб. • CitectSCADA V7.0: • Резервная плавающая клиентская лицензия CitectSCADA:217200 руб. • iFix V4.0 • Еще один сервер iFIX Standard HMI Pack Runtime со скидкой 50%, необходима опция Acknowledge Failover +двойная оплата драйвера: 43934,4 руб. • Acknowledge Failover: 58579,2 руб. • MasterSCADA: • Резервированная сетевая исполнительная SCADA-система +двойная оплата драйвера: 43392,00 руб. • Передача данных с операторской станции на GSM телефон: • Trace Mode V6: • GSM МРВ+ базовая версия (купить вместо МРВ): 64833,92 руб. • InTouch V10: • SCADAlarm v6.0 with SP2 и MuniSuite Runtime. • Genesis 32 V9: • POCKET-GEN STUDIO V9 (докупить): 115356,32руб. • CitectSCADA V7.0: • 3 клиентских лицензии Citect для КПК (CitectSCADA Pocket) (докупить):54000 руб. • iFix V4.0- функция отсутствует. • MasterSCADA: • Отправка сообщений через SMS 10.00 % от базовой стоимости MSRT (уровень SCADA) • Доступ к управлению технологическим процессом через Internet: • Trace Mode V6: • Trace Mode Data Center на 4 клиента с суперпользователем (докупить): 50296,32 руб. • InTouch V10: • SCADAlarm v6.0 with SP2, требуется MuniSuite Runtime 500/100 w/IO v10.0, Industrial Application Server (докупить):96665,63 руб. • MuniSuite Runtime 500/100 w/IO, v10.0 (докупить): 243337,5 руб. • Genesis 32 V9: • WEBHMI-ServerV9 на подключение 2хWeb-клиентов (докупить): 116325,9руб. • CitectSCADA V7.0: • Лицензия интернет-клиента c управлением на 500 т. в./в. (докупить):69500 руб. • iFix V4.0: • Real-time Information Portal Client Pack 2 Users Ver 2.6 (только просмотр мнемосхем), требуется Proficy Historian Server (докупить): 98778,27 руб. • MasterSCADA - функция отсутствует. • Документирование c публикацией в Web: • Trace Mode V6: • ДокМРВ+базовой версии (купить вместо МРВ): 57206,40 руб. • InTouch V10: • Information Server, v3.0, Web Content Server license, необходимы Active Factory, Historian, Advanced Client (докупить):211640,63 руб. • ActiveFactory Per Named User, v9.2 (докупить):28350 руб. • Advanced Client, Per Named User, Single, v3.0(докупить): 62212,5 руб. • Genesis 32 V9: • REPORTWORX-Standard (докупить): 542400руб. • CitectSCADA V7.0: • Лицензия интернет-клиента без управления на 500 точек в/в, необходим CitectSCADA Historian (докупить):31700 руб. • iFix V4.0: • Crystal Reports Developer v11, требуется Proficy Historian Server (докупить): 30934,88 руб. • MasterSCADA - функция отсутствует. • Архивирование: • Trace Mode V6: • МРВ+ базовой версии (купить вместо МРВ): 49729,92руб. • InTouch V10: • Historian v9.0, Personal 100 т. в./в., необходим Industrial Application Server(докупить):50400 руб. • Industrial Application Server, 250 I/O, v2.1 (докупить): 21459,38 руб. • Genesis 32 V9: • Включено в модуль GEN 32 V9 (ничего докупать не нужно); • CitectSCADA V7.0: • CitectSCADA Historian 500 точек в/в серв., необходимы клиентские лицензии доступа (докупить): 85500 руб. • Клиентская лицензия на пользователя (устройство) Historian ONLY: 8990руб. • iFix V4.0: • Proficy Historian серв. на 300 точек в./в. Standard (без резервирования и отчета тревог), необходимы клиентские лицензиидоступа (докупить): 122246,11 руб. • Клиентские лицензии доступа к серверу Proficy Historian, пакет на 2 КЛД Standard(докупить):37633,88 руб. • MasterSCADA: • Модуль связи с реляционными базами данных (докупить): 17899,20 руб. Заявленную для рассмотрения функциональность в полной мере поддерживает только Trace Mode V6 Адаптивное регулированиеесть только в SCADA-системе Trace Mode V6!

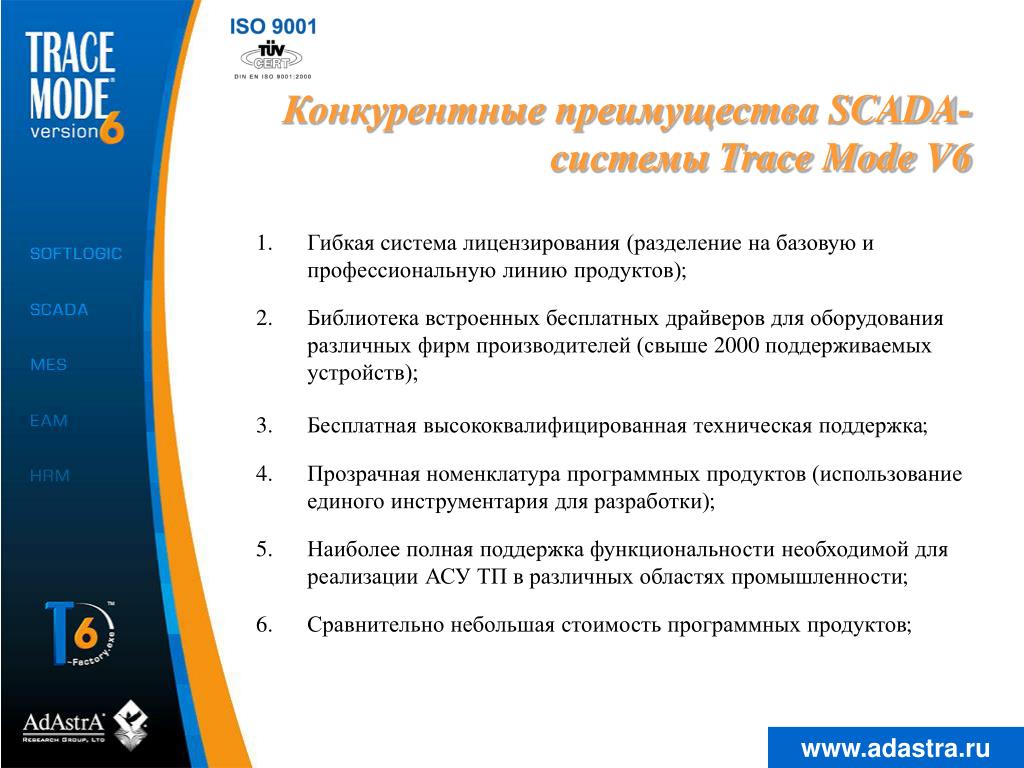

Конкурентные преимущества SCADA-системы Trace Mode V6 • Гибкая система лицензирования (разделение на базовую и профессиональную линию продуктов); • Библиотекавстроенных бесплатных драйверовдляоборудования различных фирм производителей(свыше 2000 поддерживаемых устройств); • Бесплатная высококвалифицированная техническая поддержка; • Прозрачная номенклатура программных продуктов (использование единого инструментария для разработки); • Наиболее полная поддержка функциональности необходимой для реализации АСУ ТП в различных областях промышленности; • Сравнительно небольшая стоимость программных продуктов;

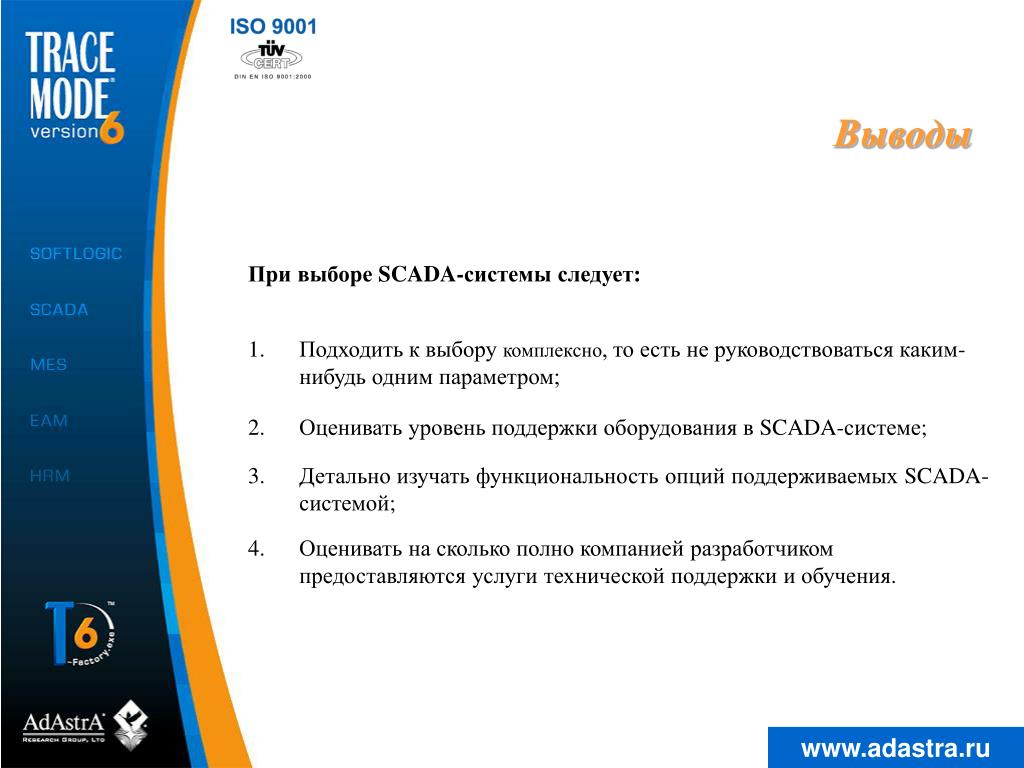

Выводы При выборе SCADA-системы следует: • Подходить к выбору комплексно, то есть не руководствоваться каким-нибудь одним параметром; • Оценивать уровень поддержки оборудования в SCADA-системе; • Детально изучать функциональность опций поддерживаемых SCADA-системой; • Оценивать на сколько полно компанией разработчиком предоставляются услуги технической поддержкии обучения.
