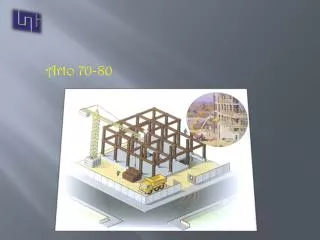

  1. Arto 70-80

  2. Arto.70. JUNTAS. Las juntas de mortero para el pegue de los bloque será de 1 cm. La arena que se utiliza para el mortero será cribada sobre la malla Nº 8. • Arto.71. REFUERZO. • Los refuerzos horizontales usados en juntas sirven para minimizar los agrietamientos. Las armaduras están formada por lo menos por dos alambres Nº 9 y el recubrimiento de esta poseerá 1.5 cm. • Para los refuerzos horizontales, se utilizará varillas no menores a la de 3/8''. • El refuerzo vertical se tendrá que colocar en la celda de los bloques y no deberá ser menor que las varillas de 3/8’’ y se recubrirá como mínimo 1 cm de la cara interior de la celda.

  3. Arto.72. ESFUERZO DE COMPRESIÓN DE LA MAMPOSTERÍA. • La resistencia a la compresión se realizará a los 28 días , a muestra de prisma o muretes los cuales deberán poseer la composición real de las paredes y serán construidos por el albañil utilizando los materiales y mano de obra que se esté utilizando en la estructura. • El prisma estará formado por lo menos con tres piezas sobrepuestas. La relación altura- espesor está comprendida entre 2 y 5. • El esfuerzo es obtenido en los ensayos de los prismas calculados sobre el área bruta y se corregirá multiplicando por los siguientes factores:

  4. Factores correctivos para la resistencia de los prismas con diferentes relaciones de esbeltez. La resistencia a la compresión de la mampostería se calculará: Donde: = es el período de la resistencia de las pilas ensayadas, corregidas por esbeltez. = el coeficiente de variación de la resistencia de los prismas, que en ningún momento se tomará menos 0.20 La determinación se hará en un mínimo de 9 prismas construidos, con piezas provenientes de por lo menos 3 lotes diferentes.

  5. Arto. 73. ESPECIFICACIONES MÍNIMAS. Las paredes de mampostería reforzadas deberán cumplir la siguiente especificación mínima: • Las paredes de mampostería reforzada poseerán un espesor de 14 cm y la relación de altura a espesor que no excederá de 25. • Para conocer los valores de los esfuerzos axiales en las paredes de mampostería se calculará Donde: • = esfuerzo de compresión axial en paredes de mampostería • = esfuerzo último de compresión en mampostería • = espesor de la paredes en cm • = distancia de claro no soportada en cm

  6. Toda pared deberá ser reforzada con refuerzo vertical y horizontal. La sumas de las áreas de los refuerzo vertical y horizontal deberán ser como mínimo 0.022 veces el área de la sección transversal de la pared y el área mínima del refuerzo en otra dirección no deberá ser menor que 0.0007 a la área de la sección transversal el refuerzo deberá ser de 3/8’’ de diámetro. El acero para viga sometidas a flexión no será menor que: • Donde en • En las fundaciones, en la parte superior de la pared, techo y niveles de pisos el esfuerzo horizontal será considerado el cálculo del área mínima de refuerzo. El espaciamiento máximo del refuerzo deberá ser limitado a seis hiladas o 60 cm, de centro a centro de refuerzo y deberá ser de 3/8''de diámetro. • Si a una pared de mampostería reforzada ostenta una abertura que exceda de 60 cm en cualquier dirección deberá tener acero de refuerzo en todo su contorno con una barra de 1/2'' o dos de 3/8'' .

  7. Se colocará al menos una barra de 3/8'' en dos huecos consecutivo en los extremos del muro o intersecciones entre ellos. • Los muros transversales que lleguen a su tope, sin traslape se colocará un anclaje mecánico que asegure la continuidad de la estructura.

  8. Arto. 74. GENERALIDADES DE LA CONSTRUCCIÓN. • La mampostería reforzada requiere de una buena supervisión para cumplir los requisitos generales de diseño y el buen seguimiento de proceso constructivo. Y la proporción de refuerzo y juntas de mortero tomando en cuenta la llena correcta de los huecos mediante el chorreado del concreto fluido es de vital importancia. • Arto. 75. MATERIALES. • I. Piezas. • Se deberá hacer con una sierra, para hacer un mínimo daño a las piezas que se desea realizar un corte. • II. Concreto Fluido. • Cuando a la mezcla de concreto excede de se utilizara maquina mescladora. Si a la mezcla se le agrega cal no deberá excederse de 1/10 por parte. • Cuando el ingeniero estime conveniente se le agregará un aditivo apropiado para la reducción de pérdida de volumen en el chorreado a gran altura.

  9. III. Refuerzo. El refuerzo tanto horizontal como vertical deberá cumplir con las especificaciones dadas en el diseño; todos los refuerzos deberán estar cubiertos con mortero o en la aplicación del concreto fluido.

  10. Arto. 76. PROCEDIMIENTO CONSTRUCTIVO • Las esperas de acero se colocarán fijamente a la viga asísmica con una pendiente no mayor de 2.5 cm horizontal por 15 cm Vvertical y no menores que las longitudes de anclajes según su diámetro. • Se colocarán los bloques de la primera hilada sin mortero con el objetivo de comprobar su correcta distribución. Para la colocación de la primera hilada se le agregará mortero a la viga asísmica y se procederá a pegar los bloques. • El esfuerzo vertical debe de estar limpio para la colocación de dos formas: • Se colocarán los bloques de forma que se deslicen sobre él, de arriba hacia abajo. • Amarrándolo a las esperas ancladas a las fundaciones por medio de la ventana de registro cuando se esté construyendo un muro que posea una altura máxima de 2.44 mts

  11. Cuando el concreto se cuele a altura mayores de 1.22 mts. Deberá construirse ventana de registro de tamaño 5 cm × 7.5 cm, en los bloques de la primera hilada. Para permitir la limpieza del mortero y revisar el chorreado del concreto fluido, deberá evitarse que el mortero caiga donde se va a chorrear con concreto fluido en cuyo caso deberá removerse. Cuando se empieza a levantar la esquina se debe tomar en cuenta la nivelada y alineada cada 4 o 5 hiladas hacia arriba. Para la horizontal se tomará en cuenta el nivel y en la vertical el plomo. Los refuerzos horizontales y verticales deberán ser cubiertos en su totalidad de mortero y concreto fluido. Las paredes sin construir deberán ser apuntaladas adecuadamente para evitar daños debido a sismos, vientos u otras fuerzas. La curación de mortero se realizara durante 24 horas antes de vaciar el concreto fluido, para evitar que se estropeen las juntas.

  12. El concreto fluido se puede colocar de dos formas: • A baja altura: las paredes deben de estar por lo menos levantadas a 1.22mts y los huecos deben de estar libre de obstrucciones para comenzar a chorrear y se compactarán manualmente o con un vibrador de cable flexible. • A gran altura: las paredes deben de tener una altura de 2.44mts de levantadas y se colocarán el esfuerzo armado a la espera por medio de ventana de registro, la consolidación se realizará manualmente o por medio de una varilla de acero con vibración. • El refuerzo de la viga corona no se debe colocar hasta que estén colocado todos los huecos a una distancia de 2.5 cm como mínimo de la cara inferior de la viga. • Si se mancha con concreto fluido se deberá limpiar inmediatamente. • Se deberá mantener húmedo los bloques de concreto y paredes superiores para evitar el secado rápido.

  13. Arto. 77. ESPECIFICACIONES MÍNIMAS. • Las paredes de mampostería confinada deben de cumplir con las siguientes especificaciones: • Vigas Y Columnas De Concreto Reforzado: poseen las dimensiones del espesor del muro y el área que se calcula con la siguiente manera: • Donde: • V = fuerza de cortante en el plano en Kg • AC = área de concreto en • = esfuerzo de compresión del concreto • La relación altura/espesor debe ser menor que 20 en caso de no cumplir se debe proveer de elementos rigidizantes.

  14. Se tratará que el muro tenga la misma altura que las columnas para evitar las concentraciones de fuerza en los tramos libres. Habrán vigas en todos los extremos horizontales del muro con una separación no mayor de 2.5 mts entre ejes. De tal manera las columnas estarán ubicadas en los extremos del muro o puntos intermedios a una separación no mayor de 3 mts. Los refuerzos mínimos en vigas y columnas deberán estar formados por 4 varillas de diámetro igual a 3/8’’ excepto para la zona AB donde se pueden usar dos varillas. Los estribos deberán tener un área mínima de varilla: Donde: S = separación de estribos en cm b= ancho de la sección en cm FY = fluencia del acero en

  15. La especiación de los estribo no debe de ser de más 1.5 veces el espesor de la pared ni 20cm. La distancia entre abertura de una pared exterior y otra no deberá ser menor que 50cm.

  16. Arto. 78. GENERALIDADES. Se analizará y se diseñara estructuras de madera para que soporten cargas debidas a su propio peso, cargas muertas, cargas vivas, cargas por sismos y vientos. Notación: b = Ancho de viga (cm) d'= Peralte de viga en el rebajamiento (cm) d = Peralte total de la viga (cm) d = Dimensión del lado menor (cm) =Peralte del elemento menos la distancia de su borde no cargado al centro del conector o perno E = Módulo de elasticidad Fb = Esfuerzo unitario permisible para la fibras extremas a flexión pura Fc = Esfuerzo unitario permisible a la compresión paralela al grado Fci = Esfuerzo unitario permisible a la compresión perpendicular a las fibras Fn = Esfuerzo unitario de compresión que forma una ángulo θ con la dirección del grado Ft = Esfuerzo unitario permisible de tensión paralela al grado FV = Esfuerzo cortante horizontal máximo = Esfuerzo cortante unitario máximo admisible

  17. I = Momento de inercia de la sección con respecto al eje neutro = Longitud de apoyo en centímetros medida a lo largo del grano de la madera más cercano. I = Longitud no soportada por la columna = Distancia de los centro de conectores, en los bloques externos, al centro del bloque separador M = Momento flexionante (Kg- cm) Q =Momento estático con respecto al eje neutro r = Radio de giro (cm) S = Módulo de la sección U = Factor de esbeltez V = Fuerza cortante vertical total en la sección (kg) V = Fuerza cortante horizontal máxima (kg)

  18. Arto. 79. TIPOS DE ESTRUCTURA. Para la realización de estructuras de madera se pueden definir las siguientes:  Estructura aporticadas. Estructura de paneles.  Estructuras con entre piso y cobertura de madera apoyadas sobres muros o columnas de concreto y arriostradas por diafragmas rígidos o por arriostres diagonales Estructuras especiales.
