rtk gps 3 basics of rtk gps positioning and its programing

RTK-GPS測位の基礎とプログラミング (3)Basics of RTK-GPS Positioning and Its Programing

東京海洋大産学官連携研究員/技術コンサルタント

高須 知二 Tomoji TAKASU

slide2
内容
  • 行列演算ライブラリ
  • BLASS
  • LAPACK
  • C→Fortran呼び出し法
  • 可変長行列・ベクトル
  • 最小二乗法解法
  • 行列内部表現
slide3

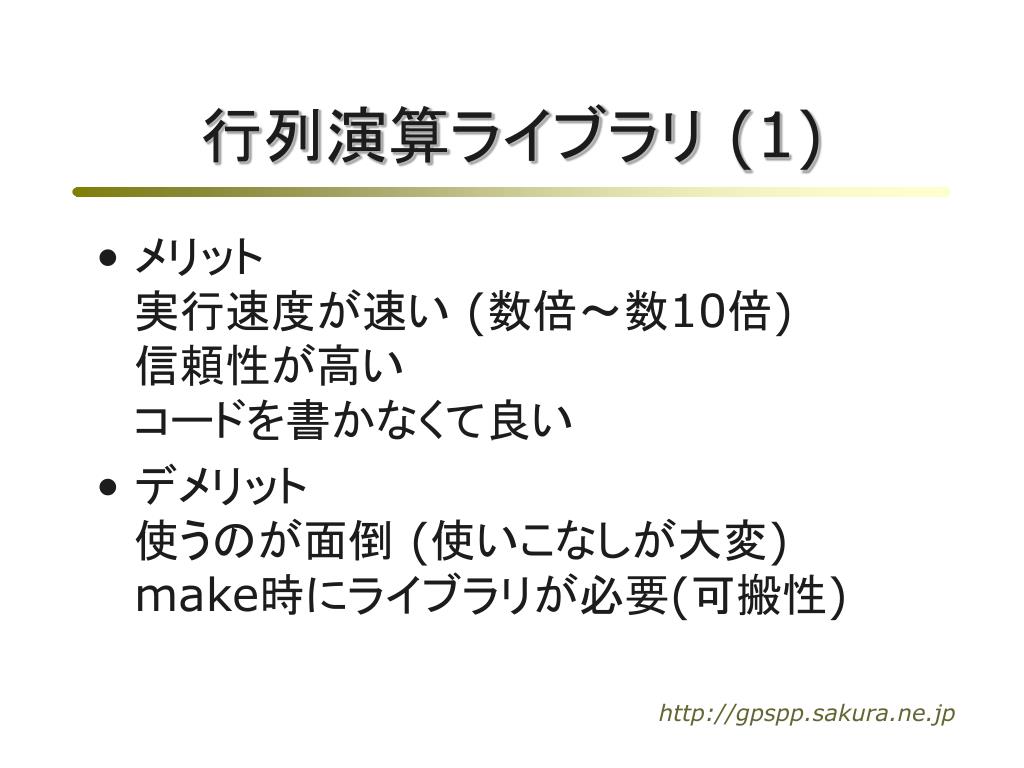

行列演算ライブラリ (1)
  • メリット実行速度が速い (数倍~数10倍)信頼性が高いコードを書かなくて良い
  • デメリット使うのが面倒 (使いこなしが大変)make時にライブラリが必要(可搬性)
slide4
行列演算ライブラリ (2)
  • BLAS基礎行列演算: 代入、内積、ノルム、加減算、乗算、除算
  • LAPACK線型方程式(連立一次方程式)最小二乗、固有値分解、特異値分解
blas 1
BLAS (1)
  • Level1 : y←ax+y...(ベクトル間)
  • Level2 : y←aAx+by...(行列-ベクトル)
  • Level3 : C←aAB+bC...(行列-行列)
  • 関数名 : xAAAA(x : S=単精度実数, D=倍精度実数C=単精度複素数, Z=倍精度複素数)
blas 2
BLAS (2)
  • 主要ルーチンDGEMM : C←aA*B*+bC
  • プロトタイプDGEMM(char *transa, char *transb, int* m, int *n, int *k, double *alpha, double *a, int *lda, double *b, int *ldb, double * beta, double *c, int *ldc);
lapack 1

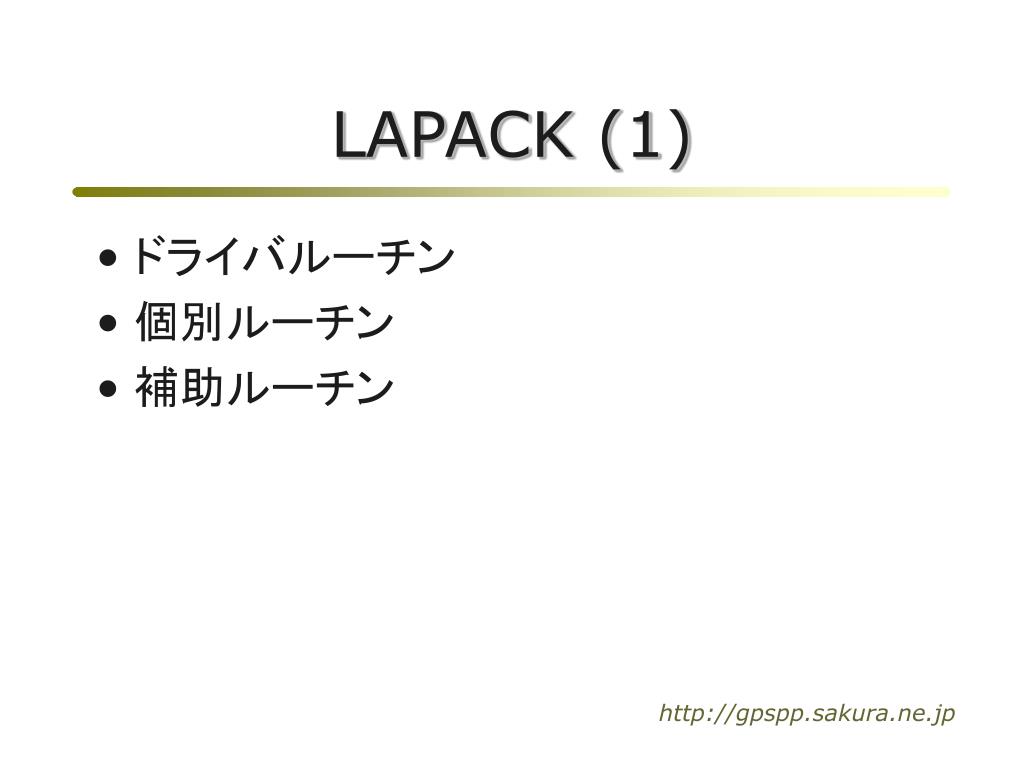

LAPACK (1)
  • ドライバルーチン
  • 個別ルーチン
  • 補助ルーチン
lapack 2
LAPACK (2)
  • DGESV:線形方程式
  • DGELS:最小二乗
c fortran
C→Fortran呼び出し方法
  • 関数名置換GEMM→gemm_() (GCC)
  • 引数: すべてポインタ(参照)渡し。(値渡しはできない)
  • リンク時オプション: ライブラリ指定-llapack -lblas (GCC)
slide10
可変長行列/ベクトル
  • 標準C(89){double *a=malloc(sizeof(double)*n*m);...; b=a[i+n*j]; ...free(a);}
  • ALLOCA (非標準){double *a=alloca(sizeof(double)*n*m);...; b=a[i+n*j]; ...}
  • C99{double a[n][m];...; a[i][j]; ...}(Row-Major)
slide11
最小二乗法解法 (1)
  • 正規方程式
  • 計画行列QR分解
slide12
最小二乗法解法 (2)
  • QR分解修正Gram-ShmidtHouseholder変換Givens-Rotation
  • 逐次改良
slide13
行列内部表現 (1)

FORTRAN/MATLAB

(BLAS/LAPACK)

C

Index

1-ORIGIN

0-ORIGIN

Memory

Order

n

n

m

m

Column-Major

Row-Major

Access to

Member

A[i][j]

(a[i+j*n]:Column-Major)

A(i,j)

(i=1,2,...n,j=1,2,...m)

(i=0,1,...n-1,j=0,1,...m-1)

slide14
行列内部表現 (2)
  • BLAS/LAPACK互換性
  • 標準C(89)サポート (可搬性)
  • メモリ確保用ライブラリ : A=mat(n,m)
  • Column-Major Order (Fortran形式)
  • 行列要素参照 : A[i+j*n]
