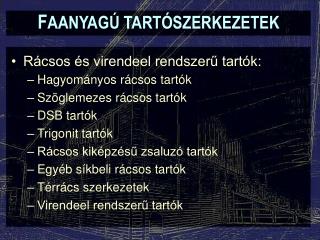

  1. FAANYAGÚ TARTÓSZERKEZETEK • Rácsos és virendeel rendszerű tartók: • Hagyományos rácsos tartók • Szöglemezes rácsos tartók • DSB tartók • Trigonit tartók • Rácsos kiképzésű zsaluzó tartók • Egyéb síkbeli rácsos tartók • Térrács szerkezetek • Virendeel rendszerű tartók

  2. FAANYAGÚ TARTÓSZERKEZETEK • Hagyományos rácsos tartók • Övelemekből és rácsrudakból álló magas, síkbeli tartók. A tartó kialakítása olyan, hogy az övelemek és a rácsrudak a tartót háromszög alakú mezőkre osztják.

  3. FAANYAGÚ TARTÓSZERKEZETEK • Hagyományos rácsos tartók • A rácsos tartók anyaga lehet: • hengeres fa • fűrészáru • rétegelt-ragasztott fa • beforgatott szelvényű alapanyag • LVL, LSL, PSL • fa és fém vegyesen

  4. FAANYAGÚ TARTÓSZERKEZETEK • Hagyományos rácsos tartók • Rácsos tartó formák: • párhuzamos övű • háromszög alakú • trapéz alakú • íves • két- és háromcsuklós keretek

  5. FAANYAGÚ TARTÓSZERKEZETEK • Hagyományos rácsos tartók • Kapcsolat-kialakítási lehetőségek: • szögezés • szögezett lemezkapcsolat • csavarozás • betétes kapcsolat • speciális szerelvényekkel kialakított kapcsolat

  6. FAANYAGÚ TARTÓSZERKEZETEK • Hagyományos rácsos tartók • Előny: anyagtakarékos kialakítás • Hátrány: helyigényes (magas) esztétikai szempontok • Fesztávolságok, méretek: ld. könyv

  7. FAANYAGÚ TARTÓSZERKEZETEK • Szöglemezes rácsos tartók • A hagyományos rácsos tartókhoz hasonló • Csak fűrészáru (fűrészelt vagy gyalult) • Pontosan meghatározott minőség és méretek • Csak azonos vastagságú elemek (1mm) • Kevésbé változatos formák • Általában fedélszékek, födémtartók céljára

  8. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók Speciális rácsos tartók, melynek rácsrúdjai ragasztott csapos kapcsolattal csatlakoznak az övelemekhez

  9. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók

  10. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók

  11. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók • Alapanyag: legalább II. szil. kategóriájú fenyő fűrészáru • A csatlakozásoknál: az I. szil. kategóriának megfelelő követelmények • Csatlakozások: • Íves kialakítású fészkek • 2 csapos, 3 csapos, 2x2 csapos

  12. FAANYAGÚ TARTÓSZERKEZETEK

  13. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók • Ragasztás: rezorcin gyantával • A tartóvégek megerősítése az alátámasztásnál

  14. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók • A rácsrudak dőlésszöge: 45-60 • Egy tartón belül lehet különböző:

  15. FAANYAGÚ TARTÓSZERKEZETEK

  16. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók • Tartóformák: • Párhuzamos övű • Háromszög formájú • Trapéz alakú • Törtt tengelyű és íves – nagyon ritkán.

  17. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók • Maximális fesztávolságok: • Párhuzamos övű: 20 m • Háromszög formájú: 2 x 15 m(a két fél csak mechanikus kapcsolattal csatlakoztatható) • Trapéz alakú és íves: 20 m

  18. FAANYAGÚ TARTÓSZERKEZETEK • DSB tartók • Vékony elemek  nem tűzálló! • Gyakoribb alkalmazások: • Tetőszékek • Födémtartók • Csarnokrendszerek szelemenei • Önálló vázszerkezet – ritkán • Zsaluzó tartó

  19. FAANYAGÚ TARTÓSZERKEZETEK • Trigonit tartók

  20. FAANYAGÚ TARTÓSZERKEZETEK • Trigonit tartók • Osztott övelemek • A rácsrudak ragasztott ékcsapos kapcsolattal csatlakoznak egymáshoz • Az övelemek és rácsrudak kapcsolata szögezett vagy ragasztott? • A rácsrudak hajlásszöge: 45-60 • Általában párhuzamos övű • Kivételesen trapéz vagy hármoszög formájú • Fesztáv: max. 12 m • A tartóvégek a felveknésnél megerősítendők

  21. FAANYAGÚ TARTÓSZERKEZETEK • Trigonit tartók • Gyakoribb alkalmazások: • Tetőszéki elemek • Födémgerendák • Szelemenek • Önálló vázszerkezet - ritkán

  22. FAANYAGÚ TARTÓSZERKEZETEK • Rácsos zsaluzótartók

  23. FAANYAGÚ TARTÓSZERKEZETEK • Rácsos zsaluzótartók

  24. FAANYAGÚ TARTÓSZERKEZETEK • Rácsos zsaluzótartók • Mint az I-tartók esetében • Kivitelük hasonló a DSB tartókhoz • Meghatározott: • Méret • Teherbírás • Forma • Csapméret • Stb. • Előny: könnyű!

  25. FAANYAGÚ TARTÓSZERKEZETEK

  26. FAANYAGÚ TARTÓSZERKEZETEK • Egyéb síkbeli rácsos tartószerkezetek • Sokféle lehetőség • SRT tartó • Greim tartó • Stb. • Ld. könyv

  27. FAANYAGÚ TARTÓSZERKEZETEK • Térrács szerkezetek

  28. FAANYAGÚ TARTÓSZERKEZETEK • Térrács szerkezetek • Nagy terek lefedésére alkalmas rácsos tartók • Térbeli csomópontok • Felfoghatók egymást keresztező rácsos tartókként • Tömör fa, RR fa vagy Kreuzbalken elemekből • Kapcsolatok: speciális vasalatok, vagy beragasztott csavarkötések

  29. FAANYAGÚ TARTÓSZERKEZETEK • Térrács szerkezetek

  30. FAANYAGÚ TARTÓSZERKEZETEK • Virendeel tartók • I vagy kazettás tartóhoz hasonló teherhordó elemek, melyeknél az öveket szakaszosan elhelyezett gerinc- vagy borítólemezek (un. virendeelek) kapcsolják össze.

  31. FAANYAGÚ TARTÓSZERKEZETEK • Virendeel tartók • A virendeelek tömör fából vagy rétegelt lemezből készülnek • (a borítóréteg a hosszirányra merőleges) • Alkalmazás: • tartók • oszlopok • keretszerkezetek

  32. FAANYAGÚ TARTÓSZERKEZETEK • Virendeel tartók • Az övek és a virendeelek kapcsolata lehet: • szögezett • betétes • szögezett-ragasztott • ragasztott Felületszerkezetek
