  1. Sistem Distribusi DC Ir. Sjamsjul Anam, MT

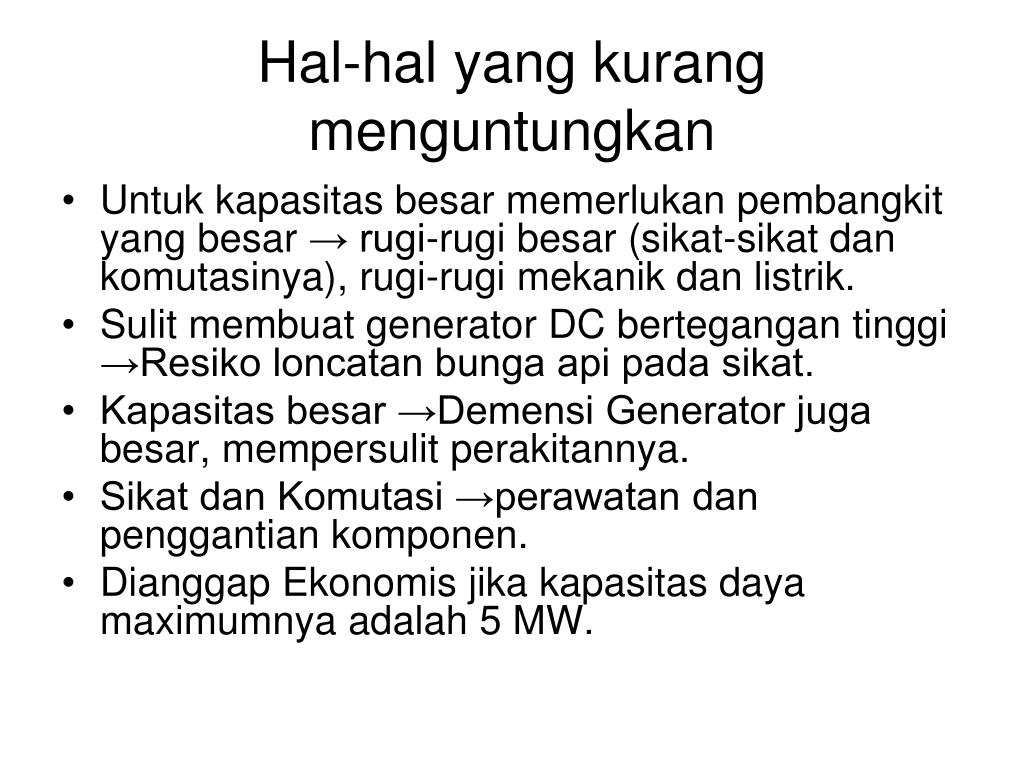

  2. Hal-hal yang kurang menguntungkan • Untuk kapasitas besar memerlukan pembangkit yang besar → rugi-rugi besar (sikat-sikat dan komutasinya), rugi-rugi mekanik dan listrik. • Sulit membuat generator DC bertegangan tinggi →Resiko loncatan bunga api pada sikat. • Kapasitas besar →Demensi Generator juga besar, mempersulit perakitannya. • Sikat dan Komutasi →perawatan dan penggantian komponen. • Dianggap Ekonomis jika kapasitas daya maximumnya adalah 5 MW.

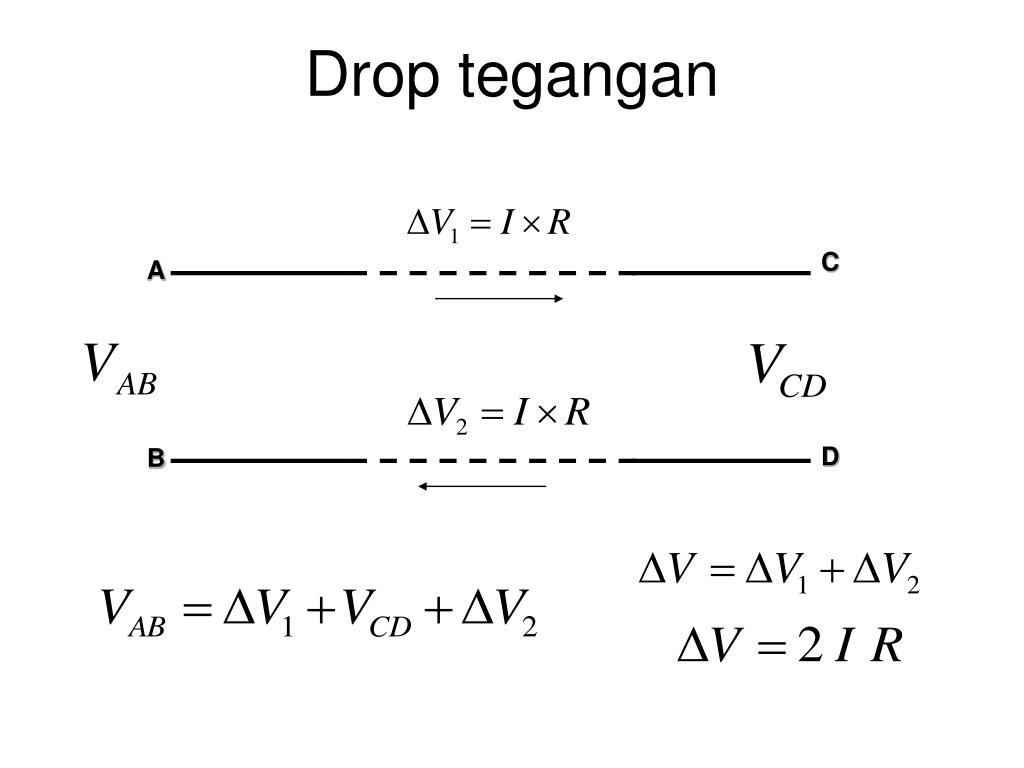

  3. Drop tegangan C A D B

  4. Efisiensi

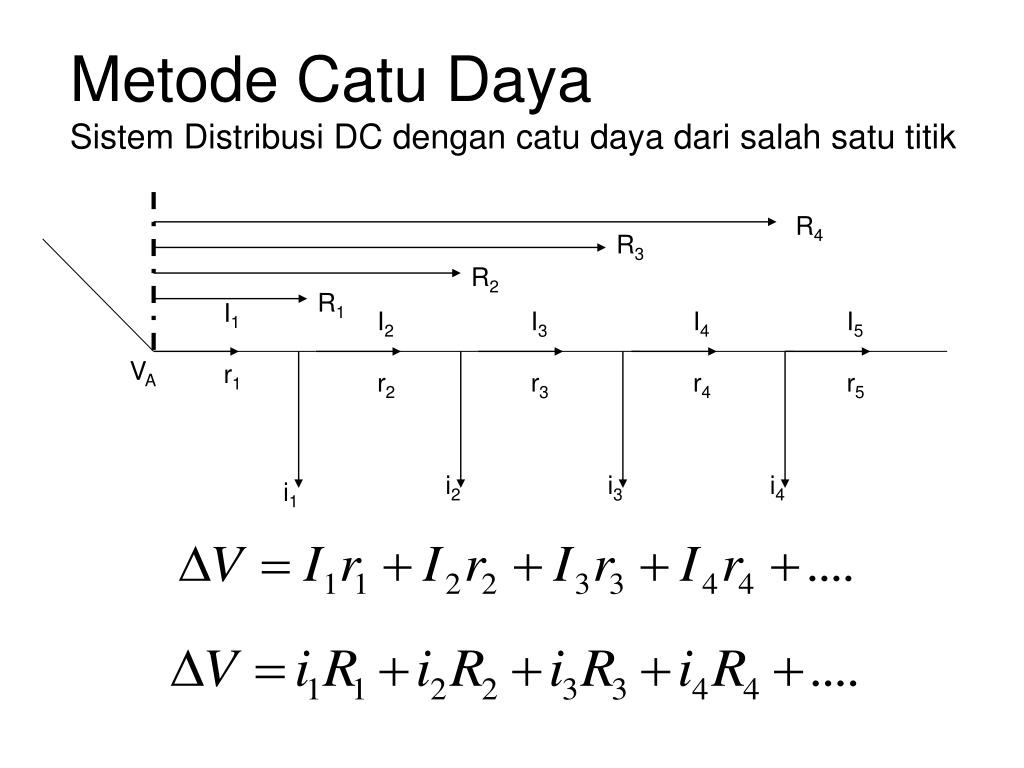

  5. Metode Catu DayaSistem Distribusi DC dengan catu daya dari salah satu titik R4 R3 R2 R1 I1 I2 I3 I4 I5 VA r1 r2 r3 r4 r5 i2 i3 i4 i1

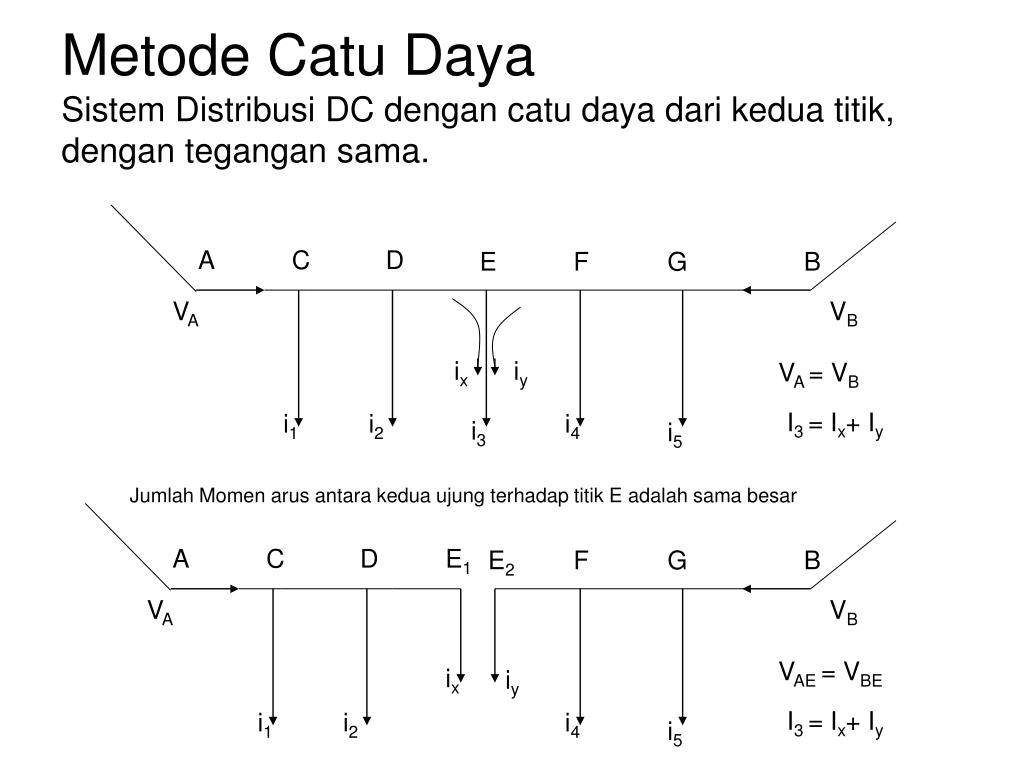

  6. Metode Catu DayaSistem Distribusi DC dengan catu daya dari kedua titik, dengan tegangan sama. A C D E F G B VA VB ix iy VA = VB I3 = Ix+ Iy i1 i2 i4 i3 i5 Jumlah Momen arus antara kedua ujung terhadap titik E adalah sama besar A C D E1 E2 F G B VA VB VAE = VBE ix iy I3 = Ix+ Iy i1 i2 i4 i5

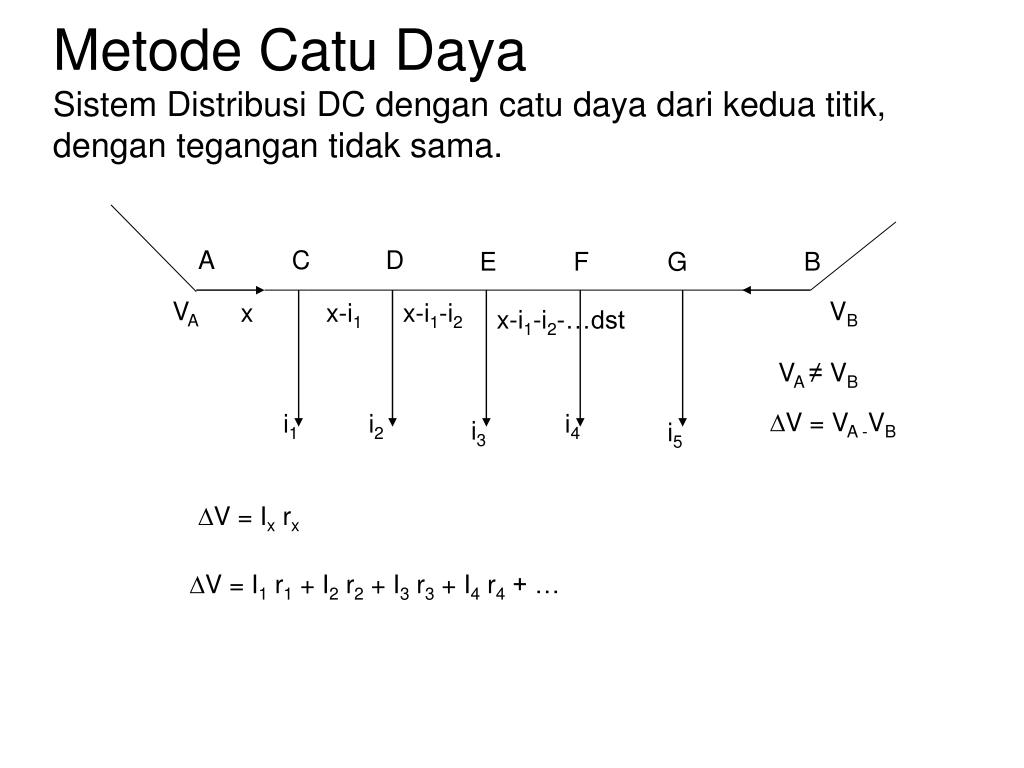

  7. Metode Catu DayaSistem Distribusi DC dengan catu daya dari kedua titik, dengan tegangan tidak sama. A C D E F G B VA VB x x-i1 x-i1-i2 x-i1-i2-…dst VA ≠ VB V = VA -VB i1 i2 i4 i3 i5 V = Ix rx V = I1 r1 + I2 r2 + I3 r3 + I4 r4 + …

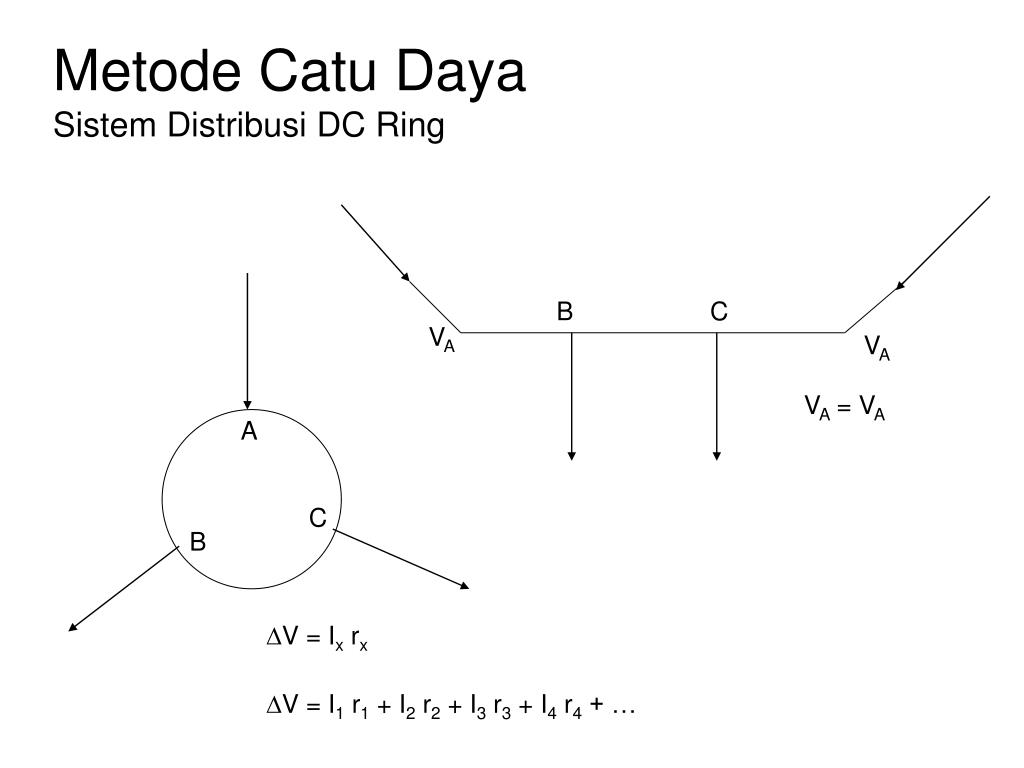

  8. Metode Catu DayaSistem Distribusi DC Ring B C VA VA VA = VA A C B V = Ix rx V = I1 r1 + I2 r2 + I3 r3 + I4 r4 + …

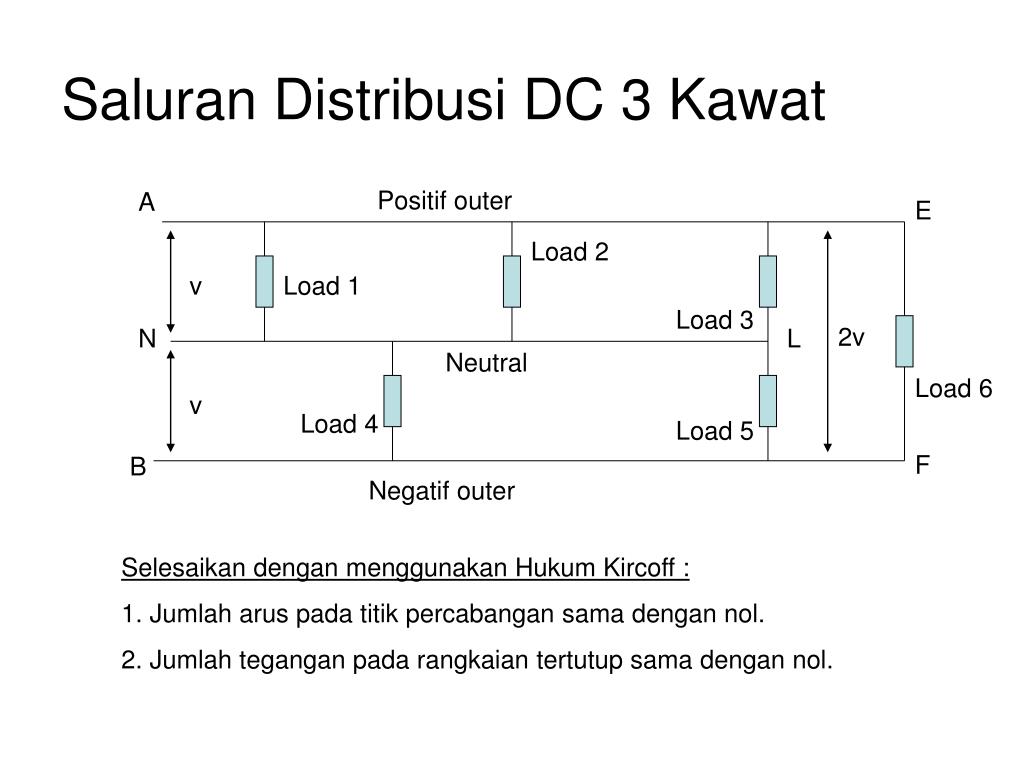

  9. Saluran Distribusi DC 3 Kawat Positif outer A E Load 2 v Load 1 Load 3 2v N L Neutral Load 6 v Load 4 Load 5 F B Negatif outer Selesaikan dengan menggunakan Hukum Kircoff : 1. Jumlah arus pada titik percabangan sama dengan nol. 2. Jumlah tegangan pada rangkaian tertutup sama dengan nol.

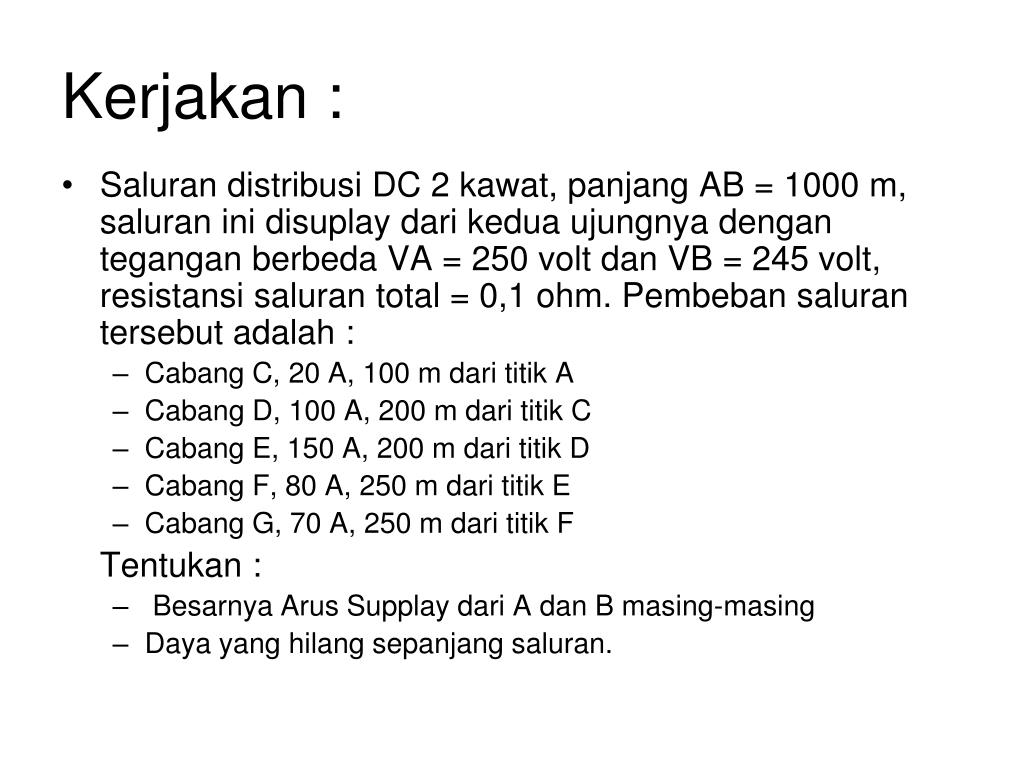

  10. Kerjakan : • Saluran distribusi DC 2 kawat, panjang AB = 1000 m, saluran ini disuplay dari kedua ujungnya dengan tegangan berbeda VA = 250 volt dan VB = 245 volt, resistansi saluran total = 0,1 ohm. Pembeban saluran tersebut adalah : • Cabang C, 20 A, 100 m dari titik A • Cabang D, 100 A, 200 m dari titik C • Cabang E, 150 A, 200 m dari titik D • Cabang F, 80 A, 250 m dari titik E • Cabang G, 70 A, 250 m dari titik F Tentukan : • Besarnya Arus Supplay dari A dan B masing-masing • Daya yang hilang sepanjang saluran.

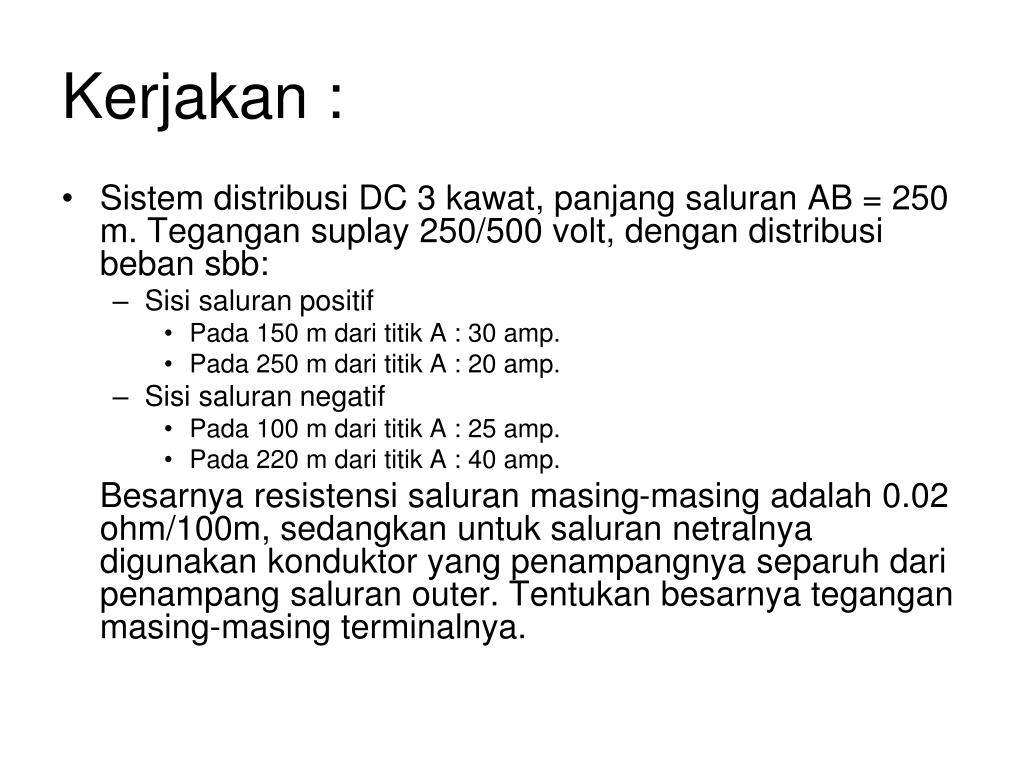

  11. Kerjakan : • Sistem distribusi DC 3 kawat, panjang saluran AB = 250 m. Tegangan suplay 250/500 volt, dengan distribusi beban sbb: • Sisi saluran positif • Pada 150 m dari titik A : 30 amp. • Pada 250 m dari titik A : 20 amp. • Sisi saluran negatif • Pada 100 m dari titik A : 25 amp. • Pada 220 m dari titik A : 40 amp. Besarnya resistensi saluran masing-masing adalah 0.02 ohm/100m, sedangkan untuk saluran netralnya digunakan konduktor yang penampangnya separuh dari penampang saluran outer. Tentukan besarnya tegangan masing-masing terminalnya.
