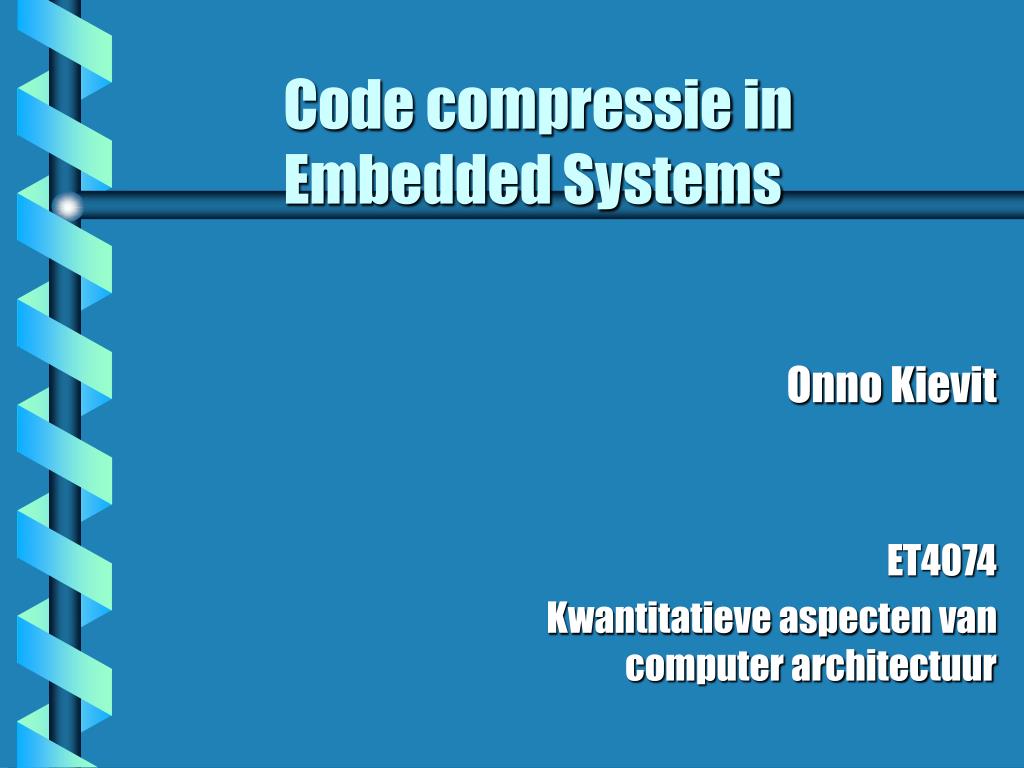

  1. Code compressie in Embedded Systems Onno Kievit ET4074 Kwantitatieve aspecten van computer architectuur

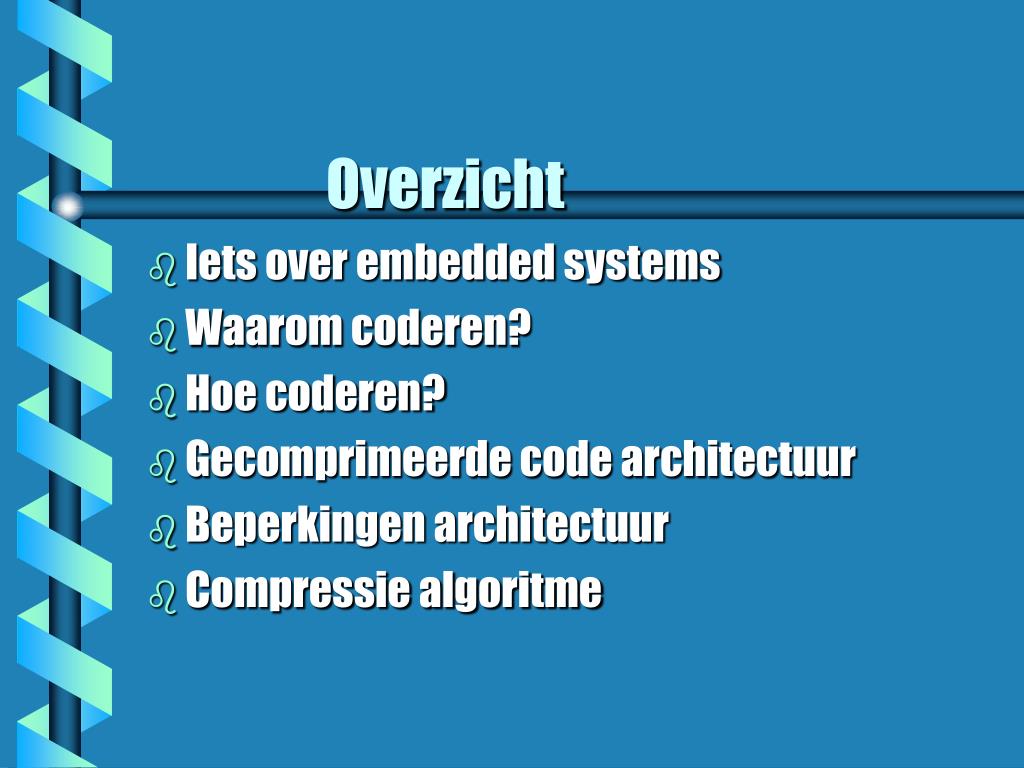

  2. Overzicht • Iets over embedded systems • Waarom coderen? • Hoe coderen? • Gecomprimeerde code architectuur • Beperkingen architectuur • Compressie algoritme

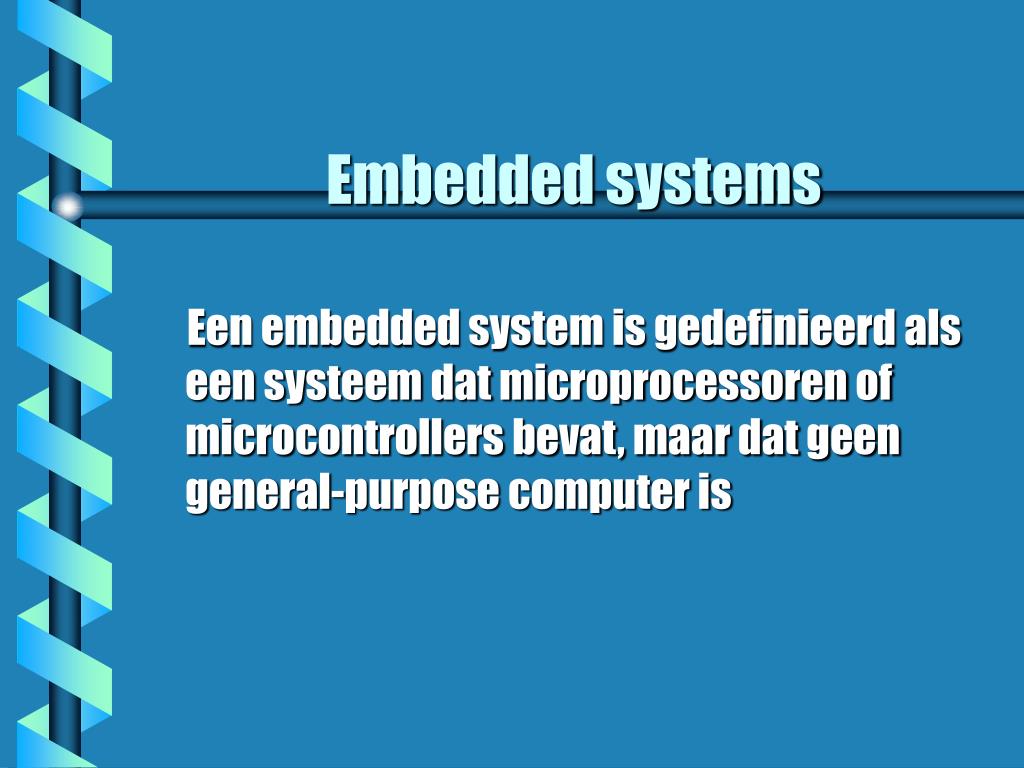

  3. Embedded systems Een embedded system is gedefinieerd als een systeem dat microprocessoren of microcontrollers bevat, maar dat geen general-purpose computer is

  4. Embedded systems Zeer veel toepassingen, waaronder controllers voor: • auto’s, • vliegtuigen, • draagbare consumentenelektronica, • enz

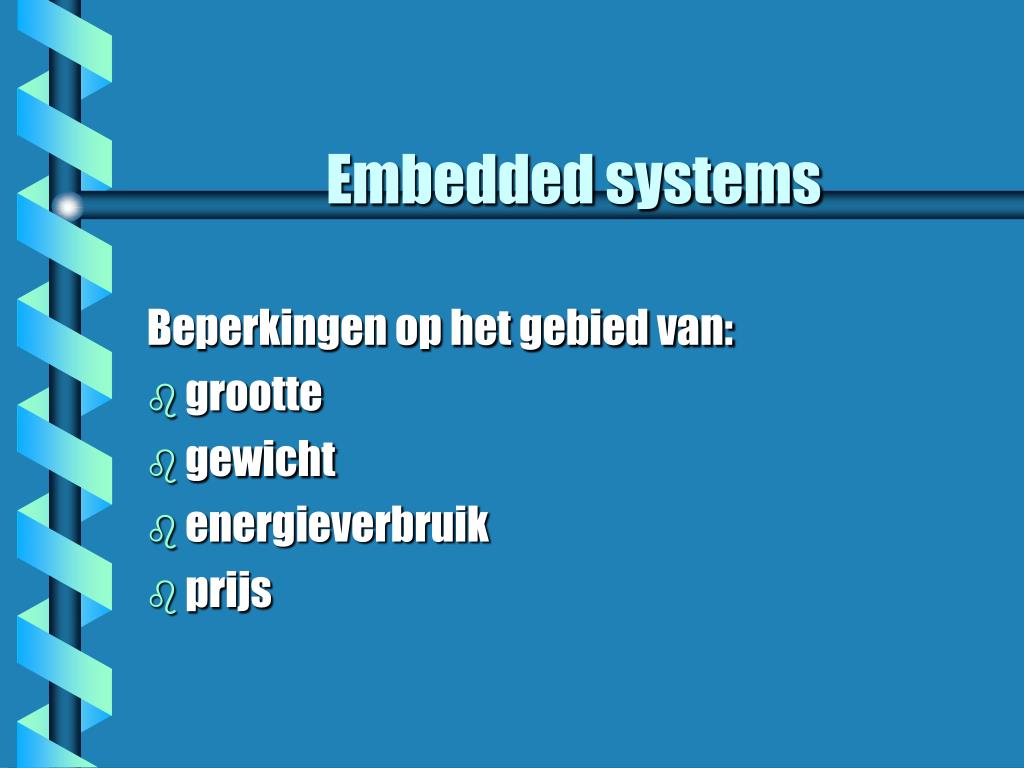

  5. Embedded systems Beperkingen op het gebied van: • grootte • gewicht • energieverbruik • prijs

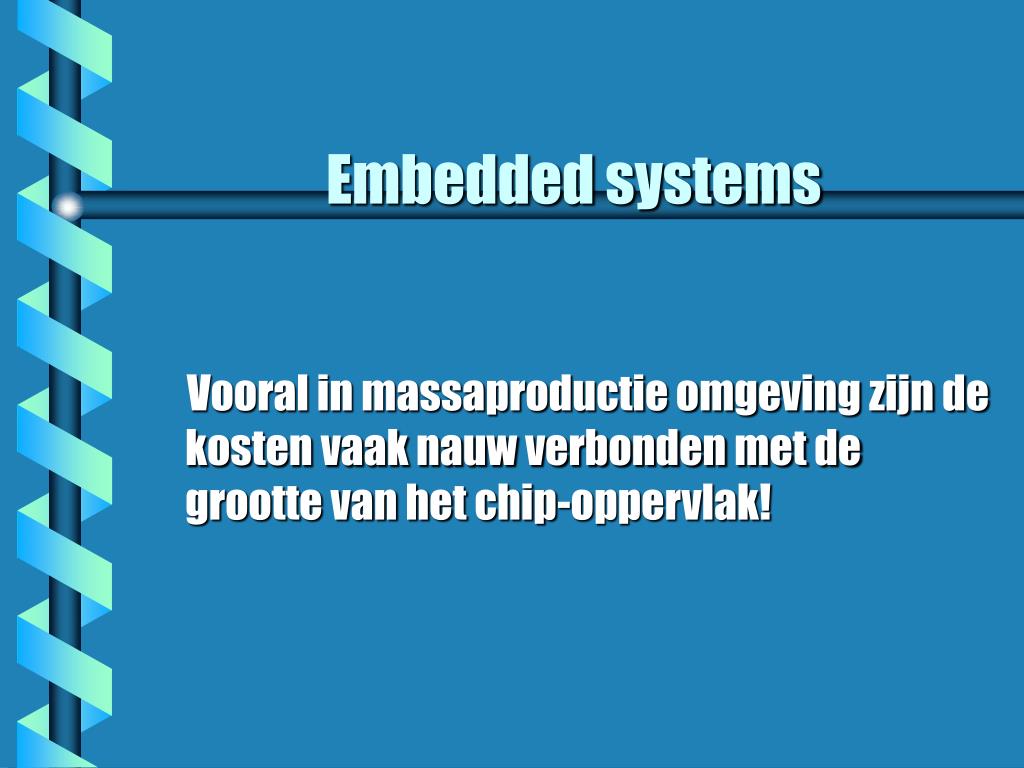

  6. Embedded systems Vooral in massaproductie omgeving zijn de kosten vaak nauw verbonden met de grootte van het chip-oppervlak!

  7. Waarom coderen? • In embedded systems wordt groot gedeelte van chip-oppervlak gebruikt voor de instructie-ROM • Reductie van instructie-ROM is dus wenselijk! • Codeer de instructies ter reductie

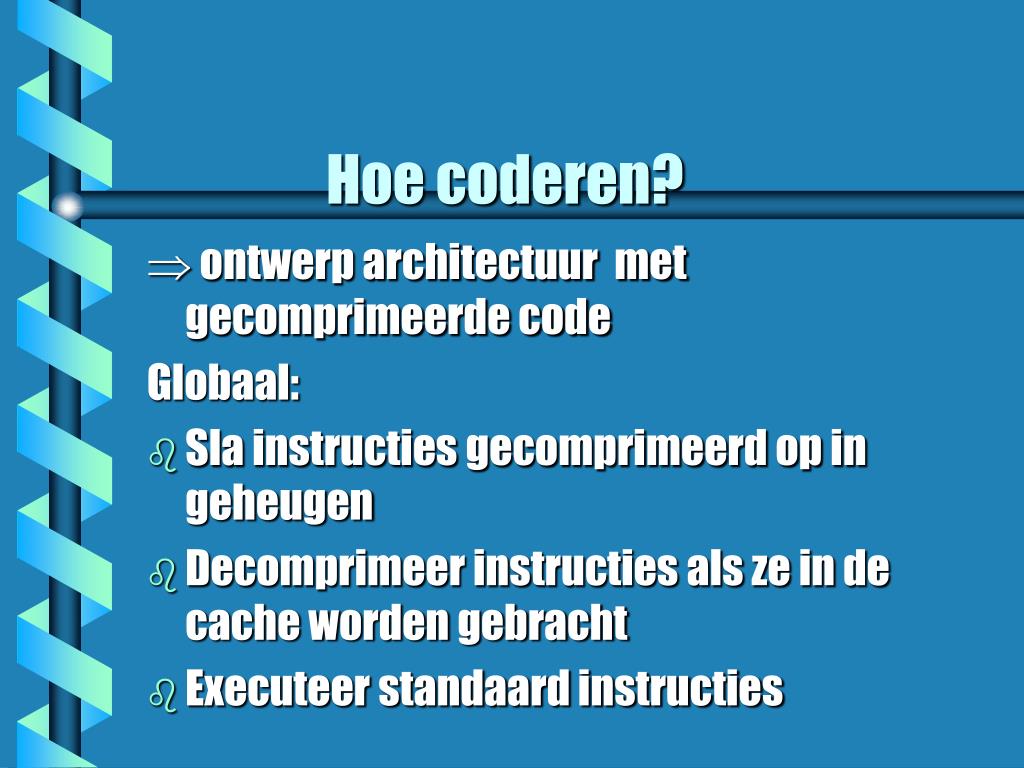

  8. Hoe coderen?  ontwerp architectuur met gecomprimeerde code Globaal: • Sla instructies gecomprimeerd op in geheugen • Decomprimeer instructies als ze in de cache worden gebracht • Executeer standaard instructies

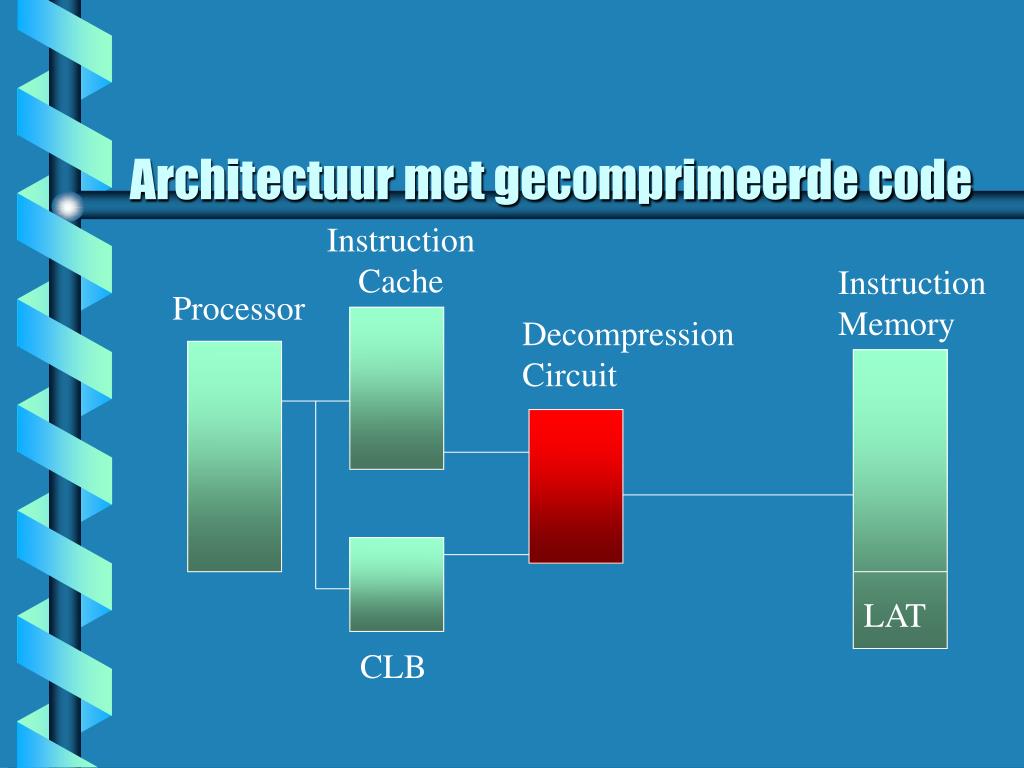

  9. Architectuur met gecomprimeerde code Instruction Cache Instruction Memory Processor Decompression Circuit LAT CLB

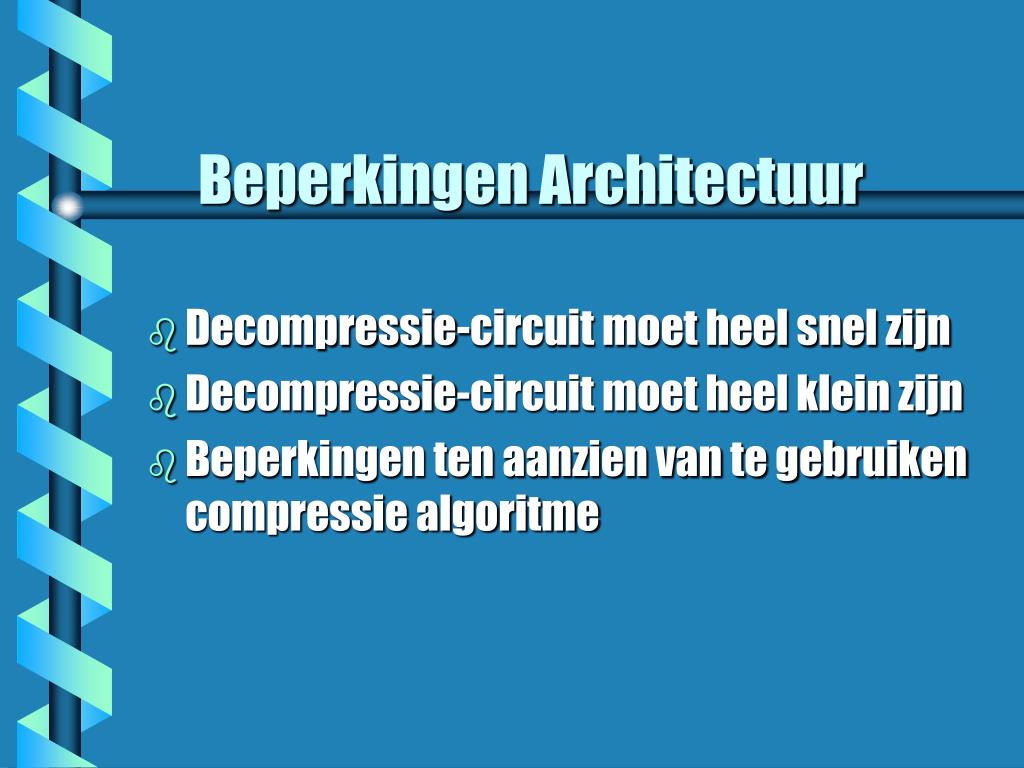

  10. Beperkingen Architectuur • Decompressie-circuit moet heel snel zijn • Decompressie-circuit moet heel klein zijn • Beperkingen ten aanzien van te gebruiken compressie algoritme

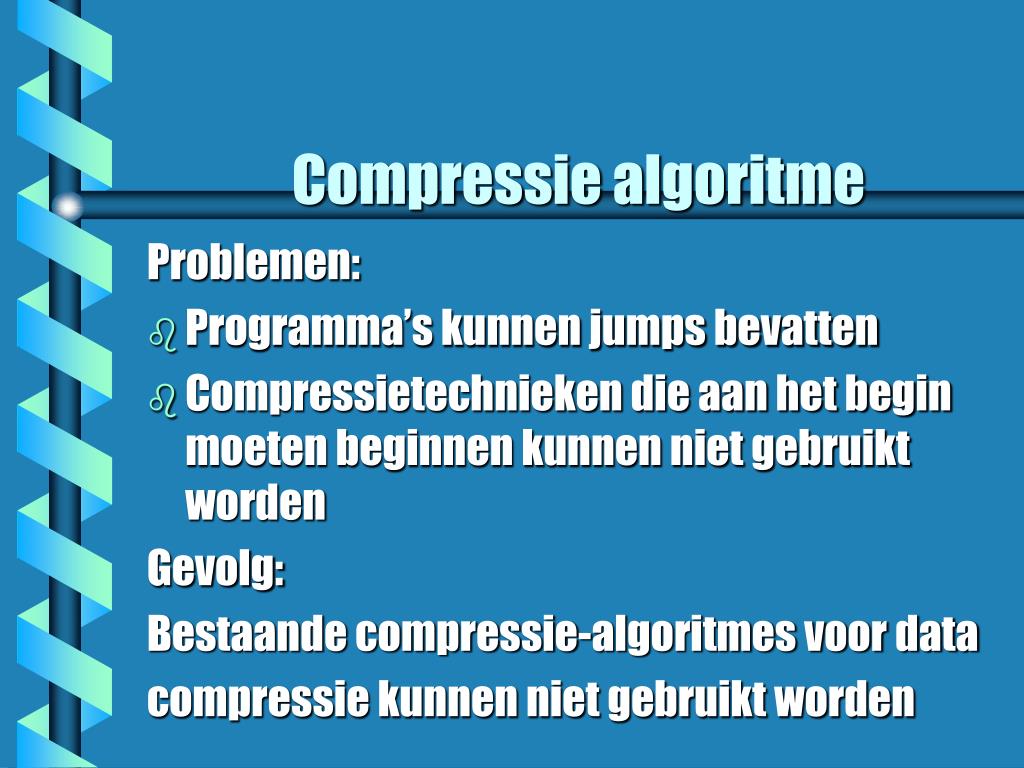

  11. Compressie algoritme Problemen: • Programma’s kunnen jumps bevatten • Compressietechnieken die aan het begin moeten beginnen kunnen niet gebruikt worden Gevolg: Bestaande compressie-algoritmes voor data compressie kunnen niet gebruikt worden

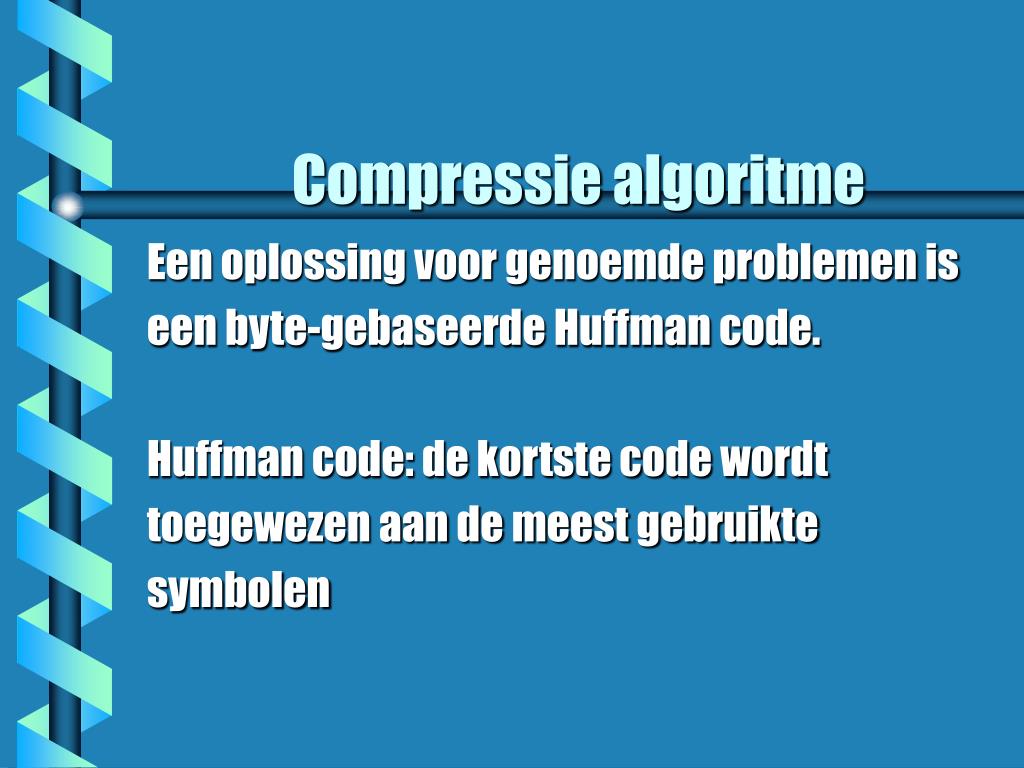

  12. Compressie algoritme Een oplossing voor genoemde problemen is een byte-gebaseerde Huffman code. Huffman code: de kortste code wordt toegewezen aan de meest gebruikte symbolen

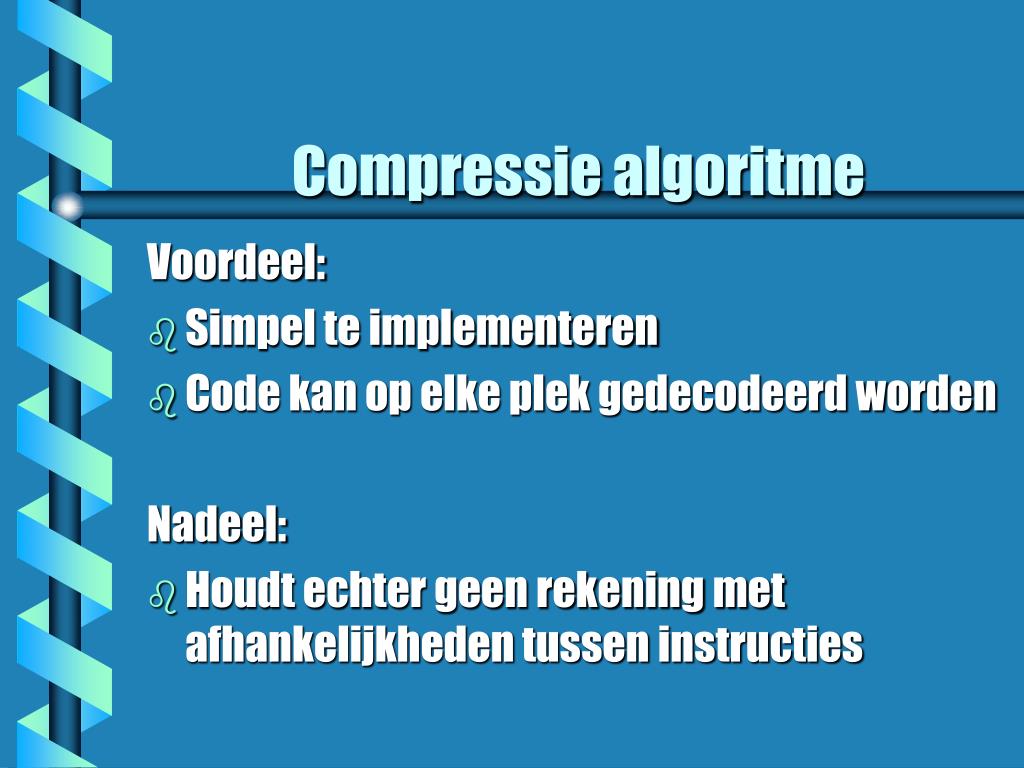

  13. Compressie algoritme Voordeel: • Simpel te implementeren • Code kan op elke plek gedecodeerd worden Nadeel: • Houdt echter geen rekening met afhankelijkheden tussen instructies

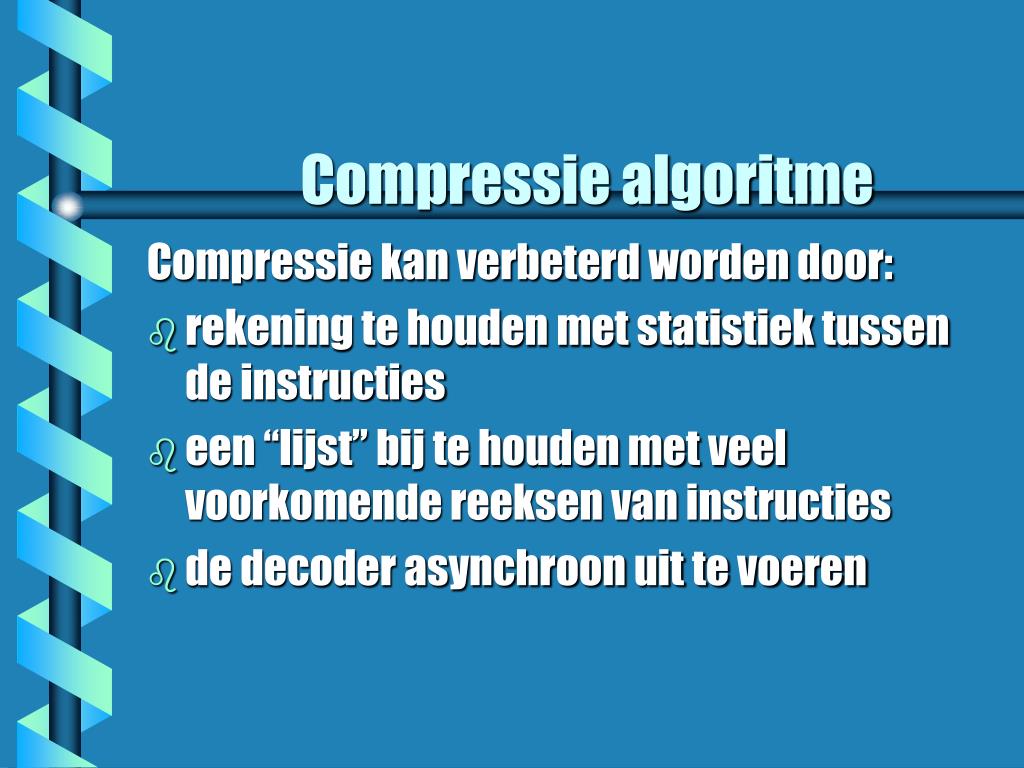

  14. Compressie algoritme Compressie kan verbeterd worden door: • rekening te houden met statistiek tussen de instructies • een “lijst” bij te houden met veel voorkomende reeksen van instructies • de decoder asynchroon uit te voeren

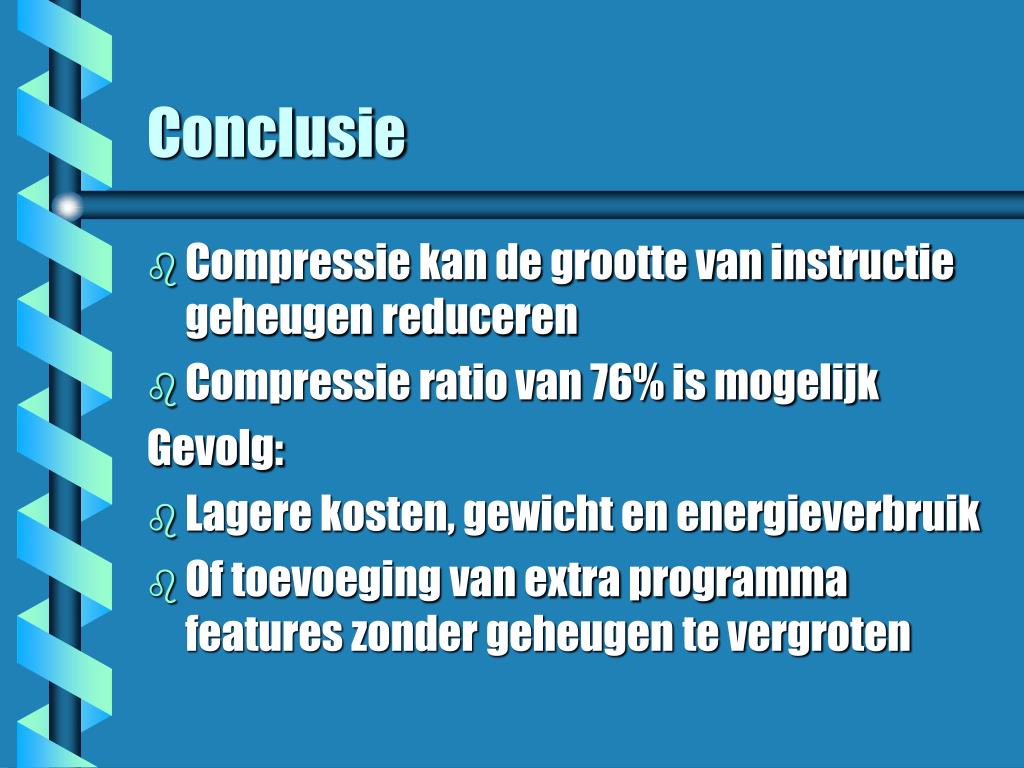

  15. Conclusie • Compressie kan de grootte van instructie geheugen reduceren • Compressie ratio van 76% is mogelijk Gevolg: • Lagere kosten, gewicht en energieverbruik • Of toevoeging van extra programma features zonder geheugen te vergroten
