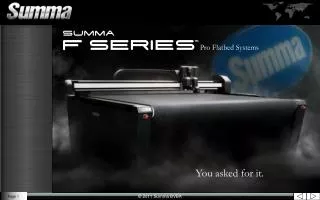

You asked for it.

1. You asked for it.

2. Основной блок + Опции обработки материала + Модули & Инструменты + ПО + Периферийные устройства = СИСТЕМА

3. СИСТЕМА + Транспортировка & Установка + Интегрирование системы + Обучение + Послепродажная поддержка = РЕШЕНИЕ

4. Основное устройство (плоттер) Основное устройство + • Рабочая область (для всех стандартных • инструментов): 160 см ширина x 120 см длина • Макс.ширина носителя: 165 см • Размеры машины: +/- 196 x 235 x 110см (+/- 500 кг) • Размеры в упаковке+/- 223 x 253 x 142 (+/-850 кг) • Основной стол поставляется в сборе • Свободное пространство (зазор) под порталом 5 см (≠ рабочая глубина! – см.далее) • Центрально устройство (см.далее) фиксируется к каретке • Вакуумный стол (см.далее) • Требования (см.далее) • Спецификация (см.далее) Опции обработки материала + Модули & Инструменты + ПО + Периферийные устройтсва = СИСТЕМА

5. Вакуумный стол Основное устройство + • Верхнее покрытие из перфорированной • нержавеющей стали • Подходит для резки методом надреза (kiss-cutting) • Для прорезания насквозь требуется дополнительный коврик • Для стола требуется минимальная механическая регулировка.Ровность измерена единожды при производстве и компенсируется во время работы. Это делает установку и периодическую повторную калибровку быстрой и простой. • Мощный вакуумный насос(1,3 kW) с шумопоглотителем удерживает материал на месте во время работы. Более того, поддув обрабатываемого материала снизу, благодаря электронной системе управления, делает процесс загрузки и снятия материала детской игрой. • Вакуумный селектор автоматически устанавливает требуемуюрабочую зону системы. • Вакуум включается и выключается с помощью электроники. Опции обработки материала + Модули & инструменты + ПО + Периферийные устройства = СИСТЕМА

6. Центральное устройство Основное устройство • Стандартно на основном устройстве • Камерас гибкой крышкой, чтобы не допустить проникновение света (фиолетовая) • Размещение исходной точки с помощью ПО • Распознавание маркеров • для контурной резки • Светодиодная указка(красная) • Установка исходной точки без камеры • Соединители(голубой) • Электропитание для инструментов • Сжатый воздух для инструментов • Быстрая ручная регулировка высотымеханизм для фокуса камеры (зеленый) + Опции обработки материала + Модули & Инструменты + ПО + Периферийные устройства = СИСТЕМА

7. Пространство для трех модулей Основное устройство + • Три модуля могут быть установлены одновременно (см.далее) . • Флюгерный модуль стандартно поставляется с основным устройством. • Три модуля могут быть • одинаковыми или разного типа. • Для большинства модулей можно выбирать любое положение. • для модулей в будущем могут применяться ограничения (например, для фрезерного модуля требуется доп.пространство) • Система автоматически распознает, какой модуль установлен. • В последствие можно приобрести дополнительные модули. Опции обработки материала + Модули & Инструменты + ПО + Периферийное устройство = СИСТЕМА

8. Интерфейс Основное устройство + • Устройство не имеет ни клавиатуры, ни экрана. • В комплект входитпульт дистанционного управления (с зарядным устройством и адаптером USB-Bluetooth) • Полный контроль над компьютером (не включено) • Windows XP, Vista, 7 • Контроль работы плоттера Axis Control (включено) • Оптимизировано для систем с сенсорным экраном • Поддержка пульта дистанционного управления Bluetooth Опции обработки материала + модели & инструменты + ПО + Периферийные устройства = СИСТЕМА

9. Безопасность Основное устройтсво + • У стола имеется четыре кнопки аварийной остановки. • Лазерная система безопасности Safety Pack поставляется с плоттером стандартно. • Осуществляя контроль рабочей зоны вокруг плоттера, система безопасности гарантирует безопасность оператора во время работы оборудования. Опции обработки материала + Модули & инструменты + ПО + Периферийные устройства = СИСТЕМА standard Optional Safety Pole Base (set of 4) [500-9220]

10. Информация Основное устройство + • Электропитание • OR: 3 X 208V + N , 60HZ, MAX 30A • OR: 3 X 400V + N , 50HZ, MAX 15A • OR: 3 X 230V, 50HZ, MAX 30A • Сертификация ЕС электро-осветительного промышленного оборудования. • FCC класс A • Соответствует стандартам ANSI/UL 60950-1 и CAN/CSA Стандарт C22.2 No 60950-1 Опции обработки материала + Модули & инструменты + ПО + Периферийные устройства = СИСТЕМА Power cable not included!

11. Обработка материала Основное устройство + Опции обработки материала • Листовой материал: • Резка методом надреза Kiss-cutting прямо на покрытии из нержавеющей стали • Прорезание насквозь на дополнительном защитном коврике • Рулонные материалы: • Вакуумный блок (см.далее) • Основные пневматические компоненты и прижимы для материала. • Система поддержки рулонов (см.далее) • Резка методом надреза прямо на покрытии из нержавейки • Резка насквозь на опциональном защитном коврике (в зависимости от материала) • Система конвейера (см.далее) • Прорезание насквозь + Modules & Tools + Software + Peripherals = SYSTEM

12. Пневматический блок Основное устройство + Опции обработки материала • Пневматический блок – основной блок для продвижения материала вперед. • Включает: • Устройство контроля для сжатого воздуха • Воздушный фильтр и контроль давления • Многочисленные клапаны, управляемые электронной системой • Для прижимов материала. • Для прижимов на конвейере • Для инструментов центрального устройства. • 3 прижима материала • Требуется: • Воздушный компрессор(не поставляется компанией Summa) + Модули & инструменты + ПО + Периферийные устройства = СИСТЕМА Требуется пневмосоединение 8мм (не поставляется)! Part-number: 500-9111

13. Поддержка рулонов Основное устройство + Опции обработки материала • Цель: • Резка рулонов методом надреза Kiss-cutting прямо на покрытии из нержавейки • Прорезка насквозь рулонных материалов на доп.коврике (зависит от материала) • Включает: • Систему поддержки рулонов, схожую с системой режущих плоттеров • Требуется: • Пневматический блок ( и воздушный компрессор) Part-number: 500-9112 + Модули & инструменты + ПО + Периферийные устройства = СИСТЕМА

14. Конвейерная система Основное устройство + Опции обработки материала • Цель: • Прорезание насквозь рулонных материалов • Включает: • Лента конвейера • Ролики конвейера • Прижимы конвейера для протягиваниявперед. • Требуется: • Пневматический блок(и воздушный компрессор) • Рекомендуется: • Поддержка рулонов Part-number: 500-9113 + Модули & Инструменты + ПО + Периферийные устройства = СИСТЕМА

15. Корзина Основное устройство + Опция обработки материала • Цель: • Сбор отходов материала после порезки. • Корзина из ткани может легко сниматься с каркаса, чтобы убрать мусор. • Установка: • Каркас присоединяется к машине при помощи магнитов • Примечание: • Можно устанавливать позже • Оборудована колесиками, можно перемещать вокруг Part-number: 500-9120 + Модули & Инструменты + ПО + Периферийные устройства = СИСТЕМА

16. Модули и инструменты Основное устройство + Головка Опции обработки материала + Модули и инструменты + Модуль ПО + Периферийные устройства Модуль вставляется в одно из трех гнезд для модулей в головке = СИСТЕМА Инструмент Инструмент вставляется в модуль = Держатель инструмента + нож

17. Флюгерный модуль Основное устройство + • В основном это известная головка флюгерного ножа Summa, но с макс.давлением 600г. • Модуль может быть быстро установлен (снят) с помощью одного шурупа. • Давление ножа управляется электронным устройством. • В этот модуль можно устанавливать следующие инструменты • Фибровый фломастер • Шариковая ручка • Стандартный черный держатель флюгерного ножа (диаметр 1,5мм) • Медный держатель флюгерного ножа (диаметр 2мм) • Модуль можно регулировать вручную по высоте (свыше 2см). • Головка поднимается макс.на 4мм. • Головка подходит для • Стандартной резки (контурной резки)виниловых пленок • Черчения ручкой на таких носителя как картон, бумага ... Опции обработки материала + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА Part-number: 500-9300

18. Тангенциальный модуль Основное устройство + • Тангенциальный модуль подходит для инструментов, которым необходимо управление ориентирования инструмента. • Модуль может быть быстро смонтирован с помощью одного шурупа. • Инструмент двигается электронно-механически вверх-вниз на максимальное расстояние 5см. • Головка управляется высотой. • Макс.вертикальная сила = 12 кг • Макс.горизонтальная сила = 20 кг • Держатели инструмента для этого модуля имеют каждый свой идентификатор, который распознается машиной. Таким образом плоттер узнает , какой инструмент установлен. Опции обработки материала + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА Part-number: 500-9310

19. Инструменты для тангенциального модуля (1) Основное устройство + Опции обработки материала Инструмент Kiss-Cutting • Известные тангенциальные ножи можно вставлять в этот держатель. • Давление контролируется механически с помощью пружины. Регулировка давления выполняется вручную. • 3 пружины в комплекте (до 120, 650 и 2000 г) • Макс.толщина: 1,2 мм • Включает наконечник для точного контроля глубины. • Подходит для резки материалов, требующих доп.давление (например. Призматические материалы). + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА Тангенциальный нож 36° до 0.25мм ------------------------------- Тангенциальный нож 45° до 1мм ------------------------------- Двусторонний тангенциальный нож 36° до 0.5мм ------------------------------- Тангенциальный нож 60° до 1.2мм --------------------------------- Part-number: 500-9311

20. Инструменты для тангенциального модуля (2) Основное устройство + Опции обработки материала Cutout tools- инструмент для резки насквозь • Подходит для резки насквозь большого диапазона материалов • В зависимости от типа ножа имеется три вида держателей • С односторонним лезвием (со скользящей шайбой) • Part-number: 500-9312 • С двусторонним лезвием (со скользящей шайбой) • Part-number: 500-9313 • Самый мощный нож Heavy Duty (без скользящей шайбы) • Part-number: 500-9314 + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА Нож с односторонним лезвием 65° до 6мм --------------------------------------------- Нож с двусторонним лезвием50° до 3мм --------------------------------------------- Нож с двусторонним лезвием 60° до 5мм --------------------------------------------- Нож Heavy Duty 45°-90° до15мм -----------------

21. Инструменты для тангенциального модуля (3) Основное устройство + Электронный осциллирующий инструмент(EOT) Опции обработки материала • Инструмент EOT подходит для резки пенокартона, гофрокартона, вспененного полипропилена, ячеистых пластиков. Также можно резать более тонкие материалы, где обычные ножи не совсем подходят для резки, например: твердый картон, текстиль, тонкий акрил … • В зависимости от формы ножа, консистенции материала и толщины варьируется макс.скорость резки, а также минимальный радиус кривых. • Приводится в действие с помощью Electronic DC Motor • Макс.скорость 12000 об/мин./ 200hz • Скорость колебания выбирается ПО (12000 или 10000 об/мин) • строка : 1мм • требуется: регулярное обслуживание и чистка • рекомендуется: набор из двух + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА Part-number: 500-9320

22. Инструменты для тангенциального модуля (4) Основное устройство + Пневматический осциллирующий инструмент(POT) Опции обработки материала • ИнструментРOT подходит для резки вспененных материалов, пенокартона, гофрокартона, вспененного полипропилена, а также ячеистых материалов, толщиной до 24мм. • В зависимости от формы ножа, консистенции материала и толщины, минимальный радиус кривых может варьироваться. • Приводится в действие сжатым воздухом • макс. 150hz • строка : 8мм • Требования к сжатому воздуху: 6 Bar & 78 л/мин • Рекомендуется компрессор с мощностью воздушного потока 4-5 раз (+/- 360 л/мин) • Требования: регулярное обслуживание и чистка • Рекомендуется защита от шума так как уровень шума +/- 84 dB + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА Part-number: 500-9350

23. Инструменты для тангенциального модуля (5) Основное устройство + Опции обработки материала Creasing tools- инструменты для биговки • Подходит для создания ‘складок’ в бумаге и картоне • Имеется три типа инструмента • 500-9325 CREASING TOOL D25 R3 W8 H7 • 500-9326 CREASING TOOL D25 R1.5 W8 H5.5 • 500-9327 CREASING TOOL D25 R1.5 W1.5 H1.5 • 500-9328 CREASING TOOL D15 R0.35 W0.7 H1 - 2PT • 500-9329 CREASING TOOL D15 R0.35 W0.7 H1 - 1PT + Модули и инструменты + ПО + Периферийные устройтсва = СИСТЕМА

24. Инструменты для тангенциального модуля (6) Основное устройство + Опции обработки материала V Cut Tools- инструмент для резки V-образных канавок • Подходит для создания V-образных пазов для последующего складывания материала • Имеется пять инструментов с разными углами ножей • 500-9340 V Cut Tool 0° • 500-9341 V Cut Tool 15° • 500-9342 V Cut Tool 22.5° • 500-9343 V Cut Tool 30° • 500-9344 V Cut Tool 45° + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА

25. Модуль фрезеровки Основное устройство + Опции обработки материала • Фрезерный модуль способен фрезеровать наиболее используемые твердые щиты в рекламной индустрии, такие как жестко вспененные ПВХ листы, акрил и алюминиевые композитные панели. Модуль имеет двигатель1 kW. Фрезер также включает устройство вакуумной чистки для сбора стружки и пыли. Этот модуль легко монтируется и снимается, делая смену между режущими инструментами и фрезером быстрой и простой. + Модули и инструменты + ПО + Периферийные устройтсва = СИСТЕМА

26. Программное обеспечение Основное устройство + Опции обработки материала • Стандартное ПО: • Полный контроль над режущим плоттером : Axis Control • Опциональное ПО: • Пользовательское приложение : SummaFlex • Для подготовки заданий и последующей их обработки. Включает Plug-in модули для инженерных и графических приложений (например AutoCAD, Illustrator, CorelDRAW) • ПО интегрирует режущий плоттер в пользовательский технологический процесс • Пользовательское приложение : SummaFlex Pro • Имеет все возможности что и базовая версия, плюс поддерживает работу системы SummaOPOS-CAM (камера) • Легкая интеграция с многими популярными программами RIP • Другое ПО: • Система открыта (используя код HPGL)для других программ с модулями фрезеровки и гравировки. • Cadlink, SAi, • SDKs скоро появится. + Модули и инструменты + Программное обеспечение + Периферийные устройства = СИСТЕМА

27. Периферийные устройства Основное устройство + Опции обработки материала • Вакуумный блок Summa (стандартно включено в комплект поставки) • Вакуумная помпа 1,3 kW -50hz / 1,5kW – 60hz • Поглотитель шума • Переключающий клапан: для переключения между вакуумом и поддувом (для простого обращения с материалом). • Пульт дистанционного управления для удобства работы (стандартно включен в комплект) • Система безопасности(стандартно включена) • 4 регулируемых столбика с лазерным лучом безопасности. • Опциональная стойка для столбиков безопасности (набор из 4) [500-9220] • Компьютер с системой Windows (миним: xxx): не поставляется компанией Summa. • Воздушный компрессор: не поставляется • Шнур питания не поставляется! + Модули и инструменты + ПО + Периферийные устройства = СИСТЕМА
