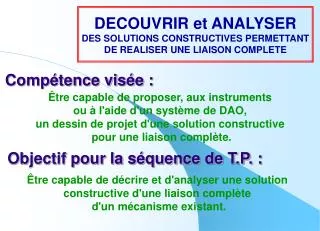

  1. DECOUVRIR et ANALYSER DES SOLUTIONS CONSTRUCTIVES PERMETTANT DE REALISER UNE LIAISON COMPLETE Compétence visée : Être capable de proposer, aux instruments ou à l'aide d'un système de DAO, un dessin de projet d'une solution constructive pour une liaison complète. Objectif pour la séquence de T.P. : Être capable de décrire et d'analyser une solution constructive d'une liaison complète d'un mécanisme existant.

  2. Connaissances nouvelles :  Démarche d'analyse d'une liaison complète à partir d'un diagramme FAST.  Ensemble de solutions constructives réalisant une liaison complète (culture technique).  Caractère des liaisons : permanent, démontable. Savoirs et savoir-faire prérequis :  Décoder un diagramme FAST.  Les actions mécaniques ( torseur transmissible ).  Les liaisons mécaniques (degrés de liberté, surfaces élémentaires, …).

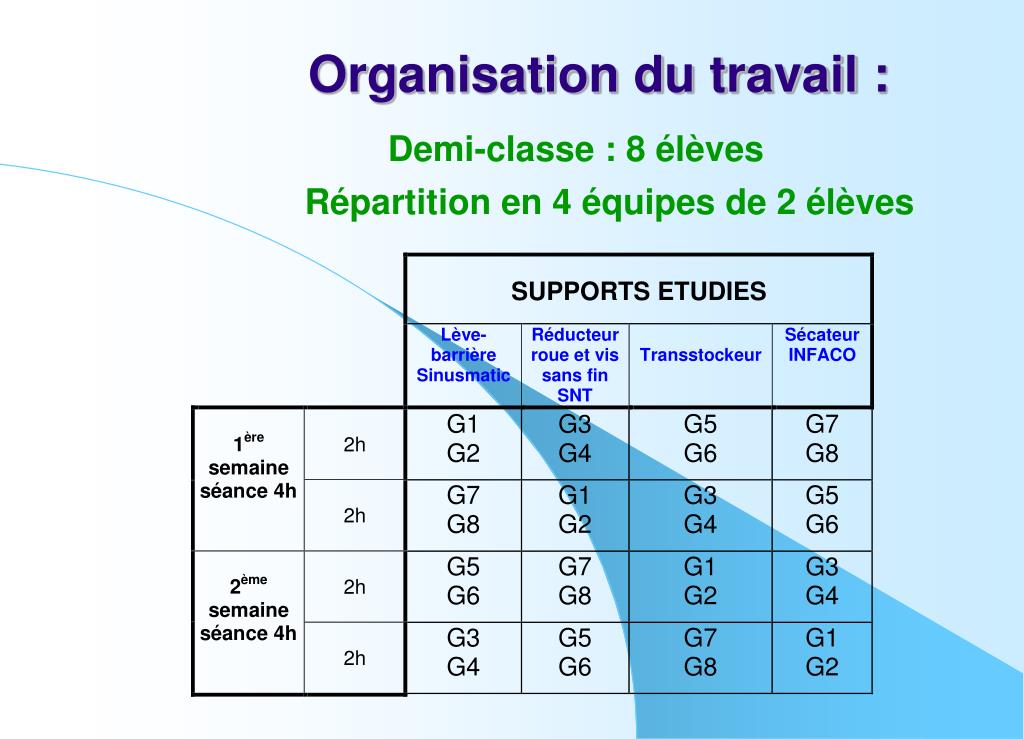

  3. Organisation du travail : Demi-classe : 8 élèves Répartition en 4 équipes de 2 élèves

  4. Support de l ’étude : - Centrage long + clavette - Appui plan + vis Transstockeur Appui plan + centrage court + vis

  5. - Centrage long avec vis de pression - Surfaces hélicoïdales et appui plan Support de l ’étude : Sécateur INFACO

  6. Surfaces coniques + écrou Appui plan , centrage court et vis Support de l ’étude : Réducteur Roue-vissans fin

  7. Support présenté : Ouvre-barrière SINUSMATIC Mise en situation

  8. L’élève est en possession de : • Fichiers 3D • Maquette virtuelle • Fichier vidéo : sinusmatic.avi • Dossier technique • Dossier « réponses » • Fiche de formalisation ( à remplir en fin de TP) • Système réel monté pouvant être démonté • Outillage pour les mesures et le démontage

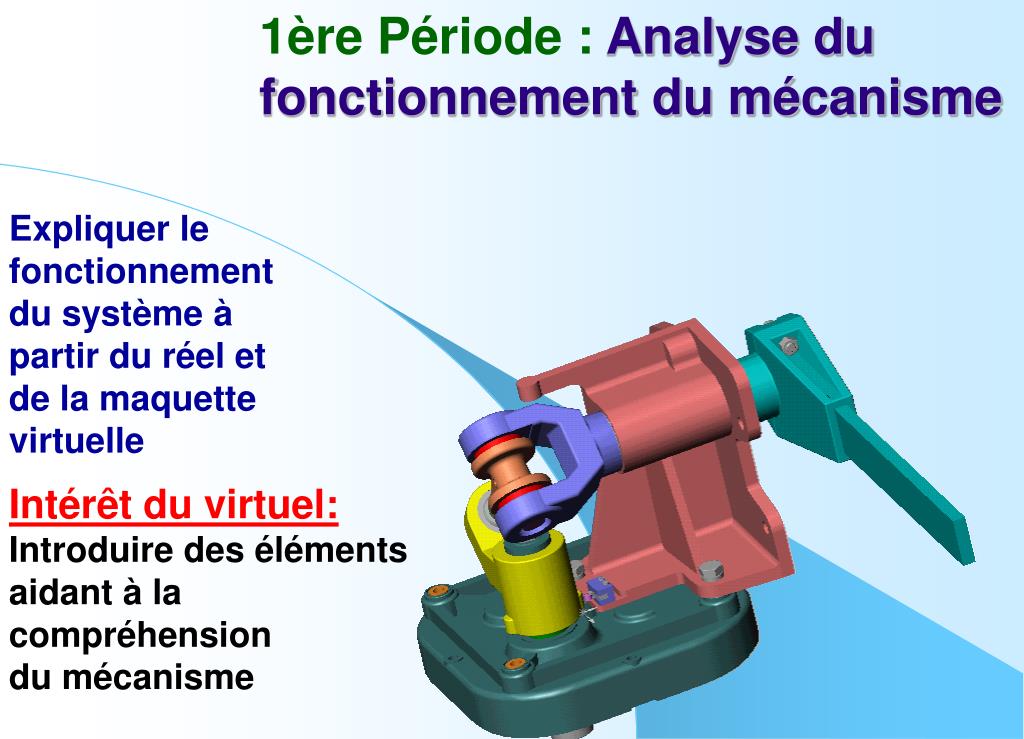

  9. 1ère Période : Analyse du fonctionnement du mécanisme Expliquer le fonctionnement du système à partir du réel et de la maquette virtuelle Intérêt du virtuel: Introduire des éléments aidant à la compréhension du mécanisme

  10. 2ème Période : Etude intuitive d ’une liaison complète - A partir du mécanisme réel, compléter le tableau suivant : Résultat attendu :Identifier toutes les zones de contact ( même celle due à la clavette) - Mesurer les dimensions réelles de l’alésage et de l’arbre - Comparer les résultats avec le virtuel : existence de jeu pour le mécanisme réel Résultat attendu :Le virtuel est un modèle : pièces au « nominal », liaisons sans jeu, géométrie des pièces parfaite

  11. - Définir les degrés de liberté supprimés et compléter le tableau : - Identifier les éléments de maintien - Rôle de la clavette ? Résultat attendu :L ’élève doit prendre connaissance d’un problème : la clavette intervient- elle dans la mise en position?

  12. 3ème Période : Etude rigoureuse d ’une liaison complète AUTOCORRECTION

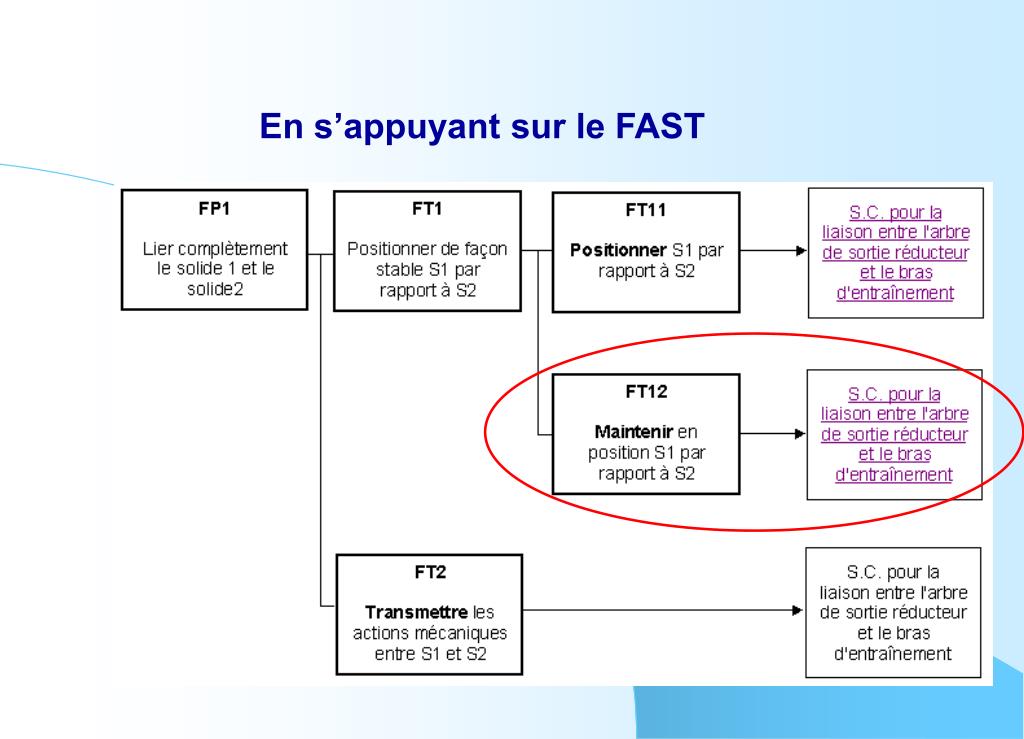

  13. En s’appuyant sur le FAST

  14. Cyl. / Cyl. Plan/Plan Plan/Plan - Réaliser le montage réel et virtuel - Identifier les surfaces participant à la mise en position des deux pièces Résultats attendus : - Autocorrection de l’élève - découverte du centrage long - différence entre virtuel et réel lors d’un assemblage ( frottement, jeu ) - Rôle de la clavette ?

  15. En s’appuyant sur le FAST

  16. - Identifier les éléments participant au maintien - Désignation d’éléments normalisés - Liaison démontable ou non Résultats attendus : - Autocorrection de l’élève - Différencier FT12 ( positionner ) de FT11 ( maintenir ) - Valider FT1 ( positionner de façon stable ) Etude supplémentaire : Même démarche sans tenir compte de la clavette ( FT 1 validé même sans la clavette )

  17. En s’appuyant sur le FAST

  18. Résultats attendus : - Rôle de la clavette : Transmettre un moment

  19. Fiche de formalisation A remplir par l ’élève A remplir en synthèse avec le prof
