  1. VTP 任琦 (计算机与软件学院)

  2. VLAN1 VLAN1 Fa0/1 Fa0/24 Fa0/2 VLAN2 VLAN2 Fa0/3 VLAN3 VLAN3 上一节课回顾 Step1: Sw1(config)#vlan 2 Sw1(config-vlan)#name aa Sw1(config)#vlan 3 Sw1(config-vlan)#name bb Step2: Sw1(config)#int fa0/2 Sw1(config-if)#switchport mode access Sw1(config-if)#switchport access vlan 2 Step3: Sw1(config)#int fa0/3 Sw1(config-if)#switchport mode access Sw1(config-if)#switchport access vlan 2 S1 Step4: Sw1(config)#int fa0/24 Sw1(config-if)#switchport mode trunk

  3. VLAN1 VLAN1 随着交换机数量的增加,若要在50台交换机上分别配置创建100个VLAN VLAN2 VLAN2 … … VLAN100 VLAN100 ? ? ? VLAN创建问题 ? 应该如何完成

  4. VLAN1 VLAN1 让工作人员在每台交换机上分别进行配置 VLAN2 VLAN2 … … VLAN100 VLAN100 VLAN创建问题 创建 VLAN2-VLAN 100 解决方法1 … … 不赞成采用 费时费工

  5. VLAN1 VLAN1 工作人员在一台个交换机配置,让这台交换机将配置传递给其他交换机 VLAN2 VLAN2 … … VLAN100 VLAN100 VLAN创建问题 创建 VLAN2-VLAN100 解决方法2 如何实现? 貌似可行

  6. 教师 班级成员 班长 场景设想 • 在一个班当中,当老师有一条新消息需要告诉每一位学生,老师可以选择什么样的通知方式呢? • 在一个班当中,当老师有很多条新消息需要告诉每一位学生,老师可以选择什么样的通知方式呢?

  7. VLAN1 VLAN1 VLAN2 VLAN2 … … VLAN100 VLAN100 什么是VTP? • VTP:VLAN中继协议(VLAN Trunking Protocol) • 允许网管员配置交换机,使之将VLAN的配置传播到网络中的其他交换机上。 server

  8. VTP的优点 • 整个网络的VLAN配置一致 • 准确跟踪和监视VLAN • 动态报告网络中添加的VLAN

  9. VTP的要素 • VTP域 • VTP模式 • VTP通告

  10. 教室 VTP域1 什么是VTP域? • 由一台或者多台相互连接的交换机组成。 • 域中所有的交换机通过VTP通告共享VLAN配置。 VTP域2

  11. 什么是VTP模式? • VTP服务器 • 它会向相同VTP域中的其他启用VTP的交换机通告VTP域的VLAN信息。可创建、删除或修改VLAN。 • VTP客户 • 它与VTP服务器的工作方式相同,但是不能够在VTP客户端上创建、更改或者删除VLAN。 • VTP透明模式 • 它会将VTP通告转发到VTP客户端和VTP服务器,但是不产生和处理VTP通告。 教室 班级友人 班级成员

  12. 课堂提问 • 在____模式中,可以创建、修改、删除VTP域中的VLAN。 • 在____模式中,不可以创建、修改、删除VTP域中的VLAN。 • ____模式,是交换机VTP的默认模式。 服务器 客户 服务器

  13. 教室 什么是VTP通告? • VTP使用分层通告在VTP域中分布和同步VLAN配置。

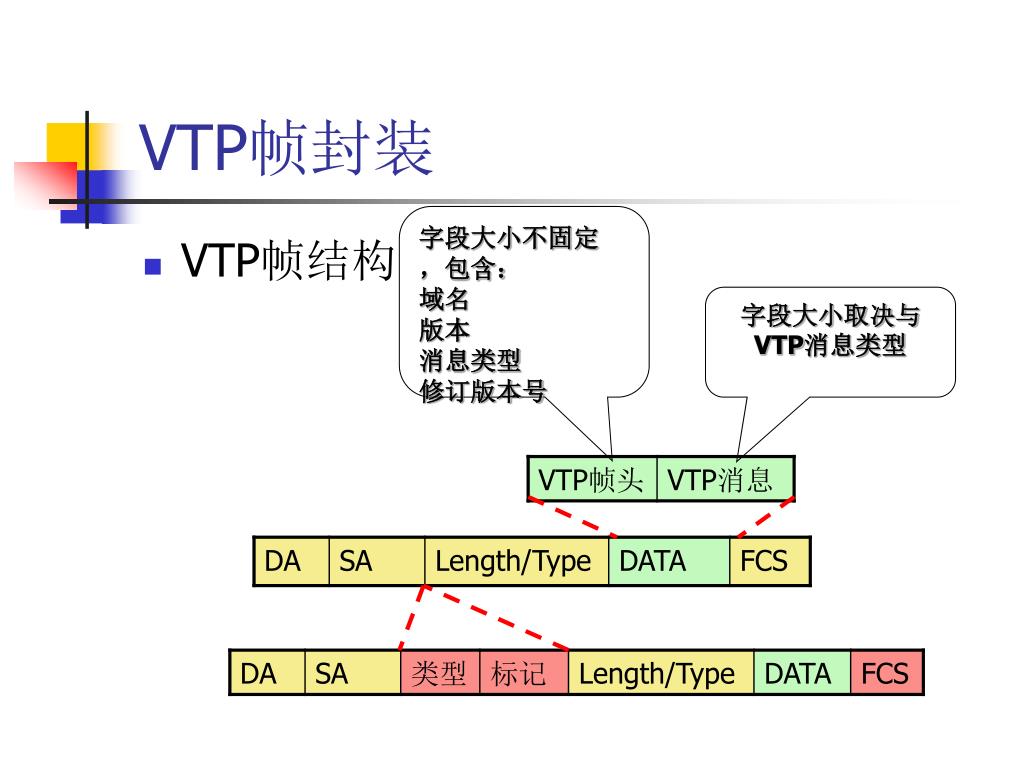

  14. VTP帧封装 字段大小不固定 ,包含: 域名 版本 消息类型 修订版本号 • VTP帧结构 字段大小取决与VTP消息类型

  15. VTP通告模式 • 总结通告 • 占VTP通告的中的绝大部分 • 包含VTP域名、当前修订版本号和其他VTP配置的详细信息 • 子集通告 • 包含VLAN的详细信息:版本、序列号、管理域名长度、管理域名、配置修订版本号、VLAN信息字段等字段 • 请求通告 • 在需要接收组播消息时用服务器发送 • 包含:版本、管理域名长度、管理域名、起始值等字段 服务器 客户端 服务器 客户端 服务器 客户端

  16. VTP配置命令 • 配置VTP服务器(全局模式下) • Switch(config)#vtp domain domain-name 配置域名 • Switch(config)#vtp mode server 配置VTP模式为服务器 • Switch(config)#vtp mode client配置VTP模式为客户端 • Switch(config)#vtp mode transparent 配置VTP模式为透明 • 检验VTP配置 • Switch#show vtp status

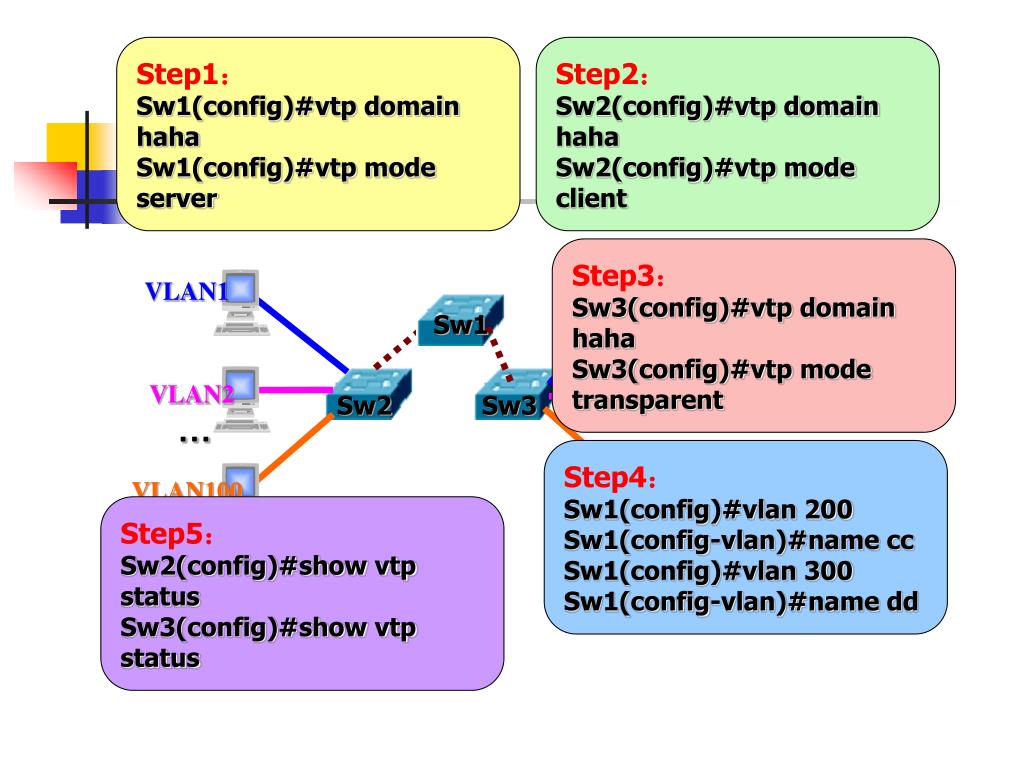

  17. VLAN1 VLAN1 VLAN2 VLAN2 … … VLAN100 VLAN100 课堂演示 Step1: Sw1(config)#vtp domain haha Sw1(config)#vtp mode server Step2: Sw2(config)#vtp domain haha Sw2(config)#vtp mode client Step3: Sw3(config)#vtp domain haha Sw3(config)#vtp mode transparent Sw1 Sw2 Sw3 Step4: Sw1(config)#vlan 200 Sw1(config-vlan)#name cc Sw1(config)#vlan 300 Sw1(config-vlan)#name dd Step5: Sw2(config)#show vtp status Sw3(config)#show vtp status

  18. VLAN1 VLAN1 VLAN2 VLAN2 … … VLAN100 VLAN100 课堂实验 Sw1 Sw2 Sw3

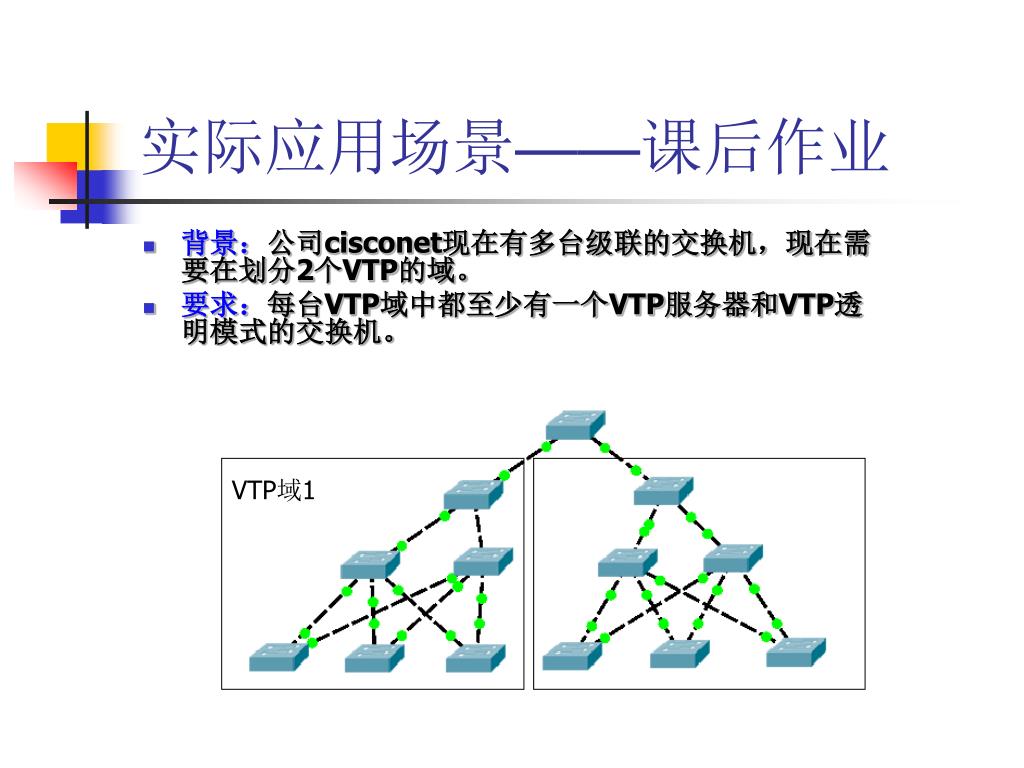

  19. VTP域1 实际应用场景——课后作业 • 背景:公司cisconet现在有多台级联的交换机,现在需要在划分2个VTP的域。 • 要求:每台VTP域中都至少有一个VTP服务器和VTP透明模式的交换机。

  20. 课堂总结 • VTP的概念 • VTP域 • VTP模式 • VTP通告 • VTP的配置

  21. 预习下节课 • VTP修剪的原理 • VTP修剪的配置方法
