  1. SISTEMAS DE ALTA DEFINICION

  2. CAPITULO UNO INTRODUCCION

  3. ¿REGRESO AL FUTURO? ¿Qué es Alta Definición?

  4. ¿REGRESO AL FUTURO? ¿Para que HD?

  5. ¿REGRESO AL FUTURO? Televisión Y Film

  6. POR QUE LA INDUSTRIA SE MUEVE A ATV • Al codificar NTSC y el proceso de transmisión degradan • la calidad de estudio de la imagen entregada. • Deficiencias en la señal NTSC analógica. • Operaciones en estudio se hacen difíciles. • Asegurar flexibilidad en necesidades y proveer una • optima integración. • Transmitir programas con su calidad original.

  7. POR QUE LA INDUSTRIA SE MUEVE A ATV Tener impacto en : • Desempeño de audio y video. • Nuevos servicios de datos auxiliares. • Costos vs. ahorros. • Distribución de programas. • Costos de equipo. • Uso del espectro de radiofrecuencia (RF).

  8. POR QUE LA INDUSTRIA SE MUEVE A ATV La solución Digital : • Interoperabilidad. • Flexibilidad. • Compresión. • Rastreo Entrelazado y Progresivo. • Relación del aspecto de la imagen. • Conversión de formato de video. • Apertura limpia y de producción. • Consideraciones del sistema de audio. • Compatibilidad DTV con programas en film.

  9. POR QUE LA INDUSTRIA SE MUEVE A ATV Las propuestas de solución : • El sistema japonés Hi-Vision e ISDB. • El sistema europeo DVB. • El sistema norteamericano ATSC.

  10. CAPITULO DOS SISTEMA ATV

  11. ATSC Un solo standard a nivel global para la producción de programas encuentra los siguientes conflictos: • Europa por una tasa de 50Hz por campo, países de NTSC por una no menor de 59.94Hz. • La continua investigación y desarrollo por standards de transmisión y producción. • Opiniones que tanto la transmisión como la producción deben ser coherentes. • El reporte 801 de la ITU. • Un standard de colorimetría no definido.

  12. ATSC Reporte 801 de la ITU

  13. ATSC Enfocan esfuerzos para obtener la mayor comunalidad de parámetros posibles: • Una razón de datos común (CDR) siguiendo ITU-R BT-601. • Un formato de imagen común (CIF) especificando características espaciales para el área de imagen activa de los sistemas.

  14. ATSC Se investiga la posibilidad de tener un standard de transmisión terrestre para sistemas ATV : • Transmisoras de programas ATV entregaran programas idénticos y simultáneos en NTSC. • Canal de transmisión de 6MHz • Los canales UHF no utilizados serán asignados a estaciones de TV.

  15. FORMATOS DE PRODUCCION ¡¡¡18 diferentes formatos!!! interlace 480/60i 1080/60i HDTV SDTV 480/60p 1080/50i 720/60p 480/30p progressive 576/50i Formatos de Producción

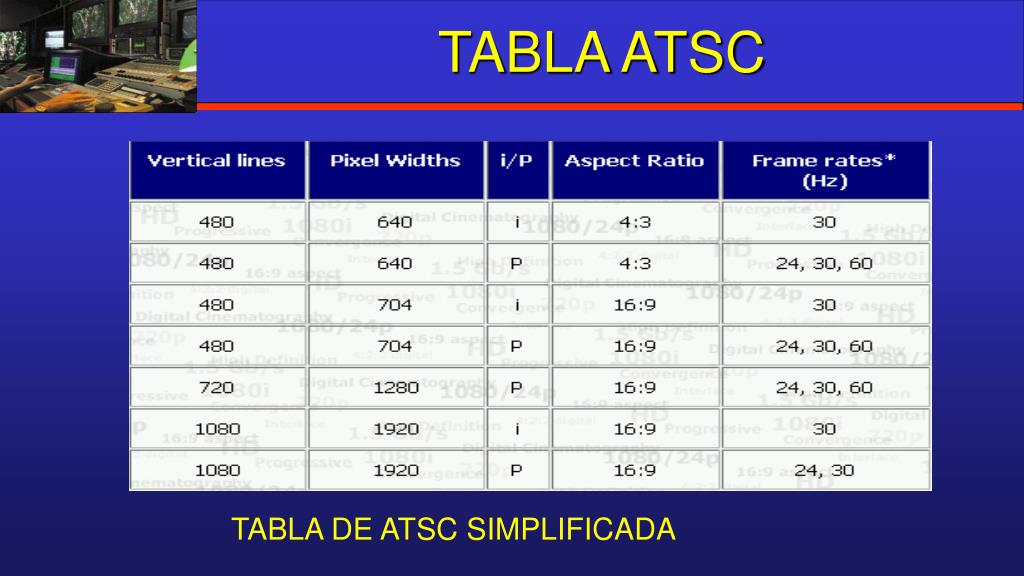

  16. TABLA ATSC TABLA DE ATSC SIMPLIFICADA

  17. NTSC vs ATSC Elementos NTSC ATSC Imagen activa, píxeles/línea 525 líneas (720x483) Desde 1920x1080 a 640x480 líneas. Tasa de imagen, bps 29.97 60,30,24,59.94,29.97,23.97 Scanning Entrelazado Entrelazado y progresivo Relación de aspecto de imagen 4:3 4:3 - 16:9 Relación de aspecto de pixel 0.99 0.9-1 Transmisión de audio FM análogo, mono/stereo Surround digital 5+1 80Hz-15kHz 3Hz-20kHz Interoperabilidad con computadoras Difícil Posible Escalabilidad Difícil Posible Compresión de datos Ninguna Si Capacidad de datos auxiliares Ninguna Si Pérdidas por transmisión Altas Muy bajas.

  18. NTSC Y ATSC 525I Al transmisor análogo NTSC (simulcast) Cámara 4:3 Estudio 4:3 720x483 Router 525I 270 Mbps NTSC Encoder STEP #1 (Presente) 4/3 Convertidor 4:3 a 16:9 Convertidor 16:9 a 4:3 Al transmisor digital ATSC (paso #1 y 2) (19 Mbps) 525I 270 Mbps 270 Mbps Cámara 16:9 Estudio 16:9 720x483 Sistema al aire 525I STEP #2 Codif. MPEG-2 (4:2:0) Convertidor 525P a 525I A filial (45 Mbps) Codif. MPEG-2 (4:2:2) 525P Cámara 16:9 Estudio 16:9 720x483 Router 525P STEP #3 Sistema al aire 525P Codif. MPEG-2 (4:2:0) Multiplexor de tramas MPEG-2 270 Mbps Al transmisor digital ATSC (paso #3 y 4) (19 Mbps) 360/540 Mbps 16:9 360/540 Mbps Convertidor 1125I a 525I y 525P 1125I Cámara 16:9 Estudio 16:9 1920x1080 Router 1125I Codif. MPEG-2 (4:2:0) STEP #4 1.18 Gbps

  19. CAPITULO TRES SISTEMAS DE ALTA DEFINICION

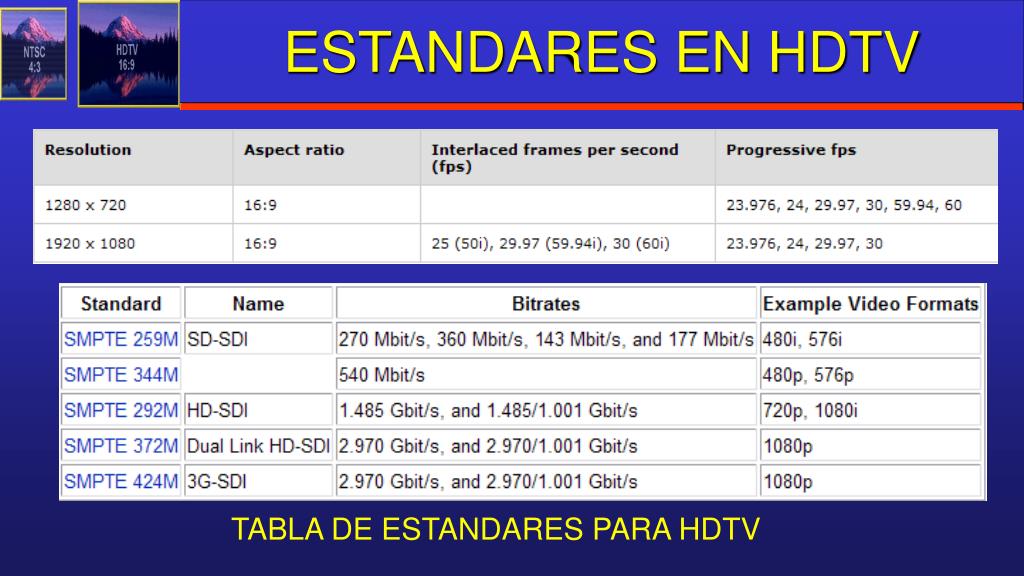

  20. ESTANDARES EN HDTV TABLA DE ESTANDARES PARA HDTV

  21. ESTANDARES EN HDTV DIFERENTES RESOLUCIONES PARA ATV

  22. FORMATO COMUN DE IMAGEN ESTÁNDAR ITU

  23. FORMATO GLOBAL 1080/24P 24P Original Camera Negative 3/2 Pull-down 1080/60 i 3/2 Pull-down + Line conversion 720/60P 60Hz Area 3/2 Pull-down + Line conversion 1080/24P Telecine transfer 480/60P 3/2 Pull-down + Line conversion 480/60 i 1080/24P Program mastering 25P Playback 1080/50 i 1080/24P Master tape 25P Playback + Line conversion 50Hz Area 625/50 i 1080/24P Digital acquisition Film recording Film Theaters Film

  24. RELACION DE ASPECTO 4:3 vs 16:9

  25. RELACION DE ASPECTO MODO DE EDGE CROP

  26. RELACION DE ASPECTO MODO DE LETTER BOX

  27. RELACION DE ASPECTO MODO DE SQUEEZE

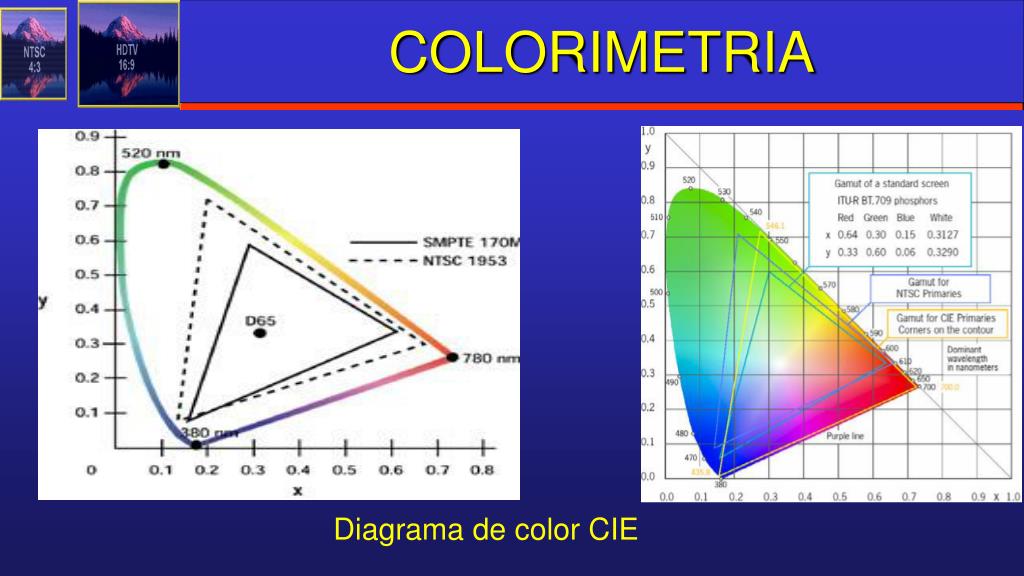

  28. COLORIMETRIA Diagrama de color CIE

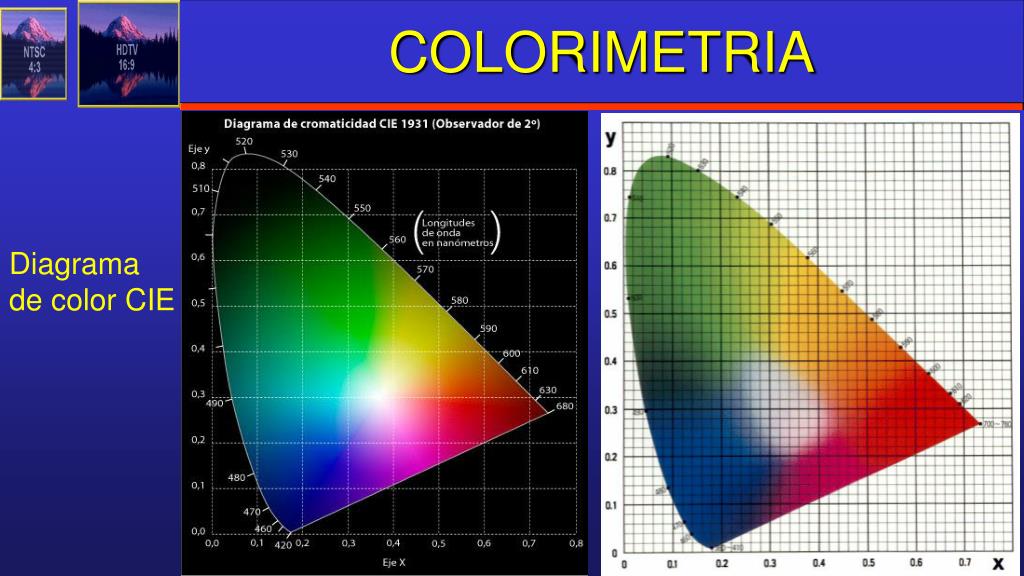

  29. COLORIMETRIA Diagrama de color CIE

  30. COLORIMETRIA Tabla de color CIE

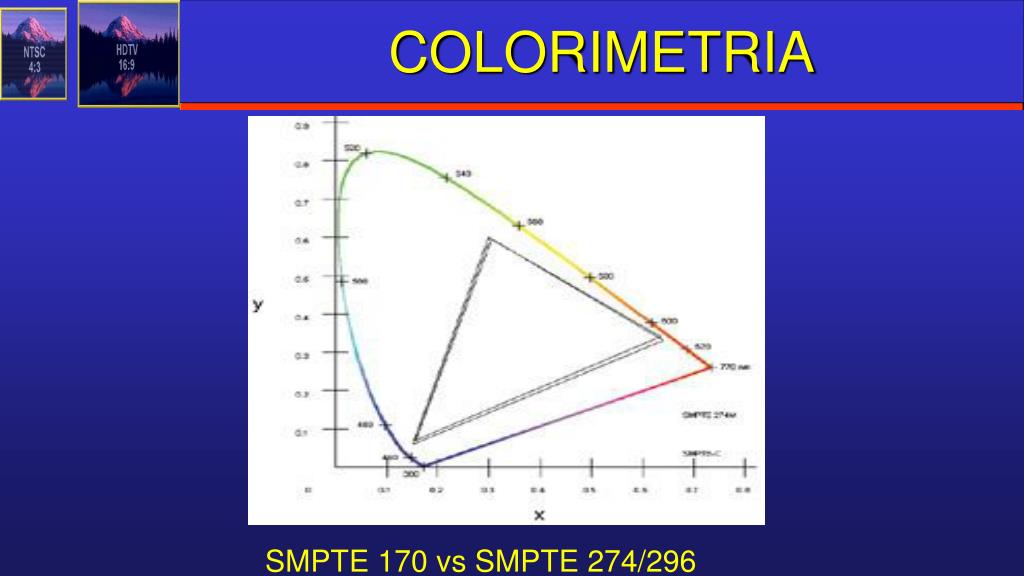

  31. COLORIMETRIA SMPTE 170 vs SMPTE 274/296

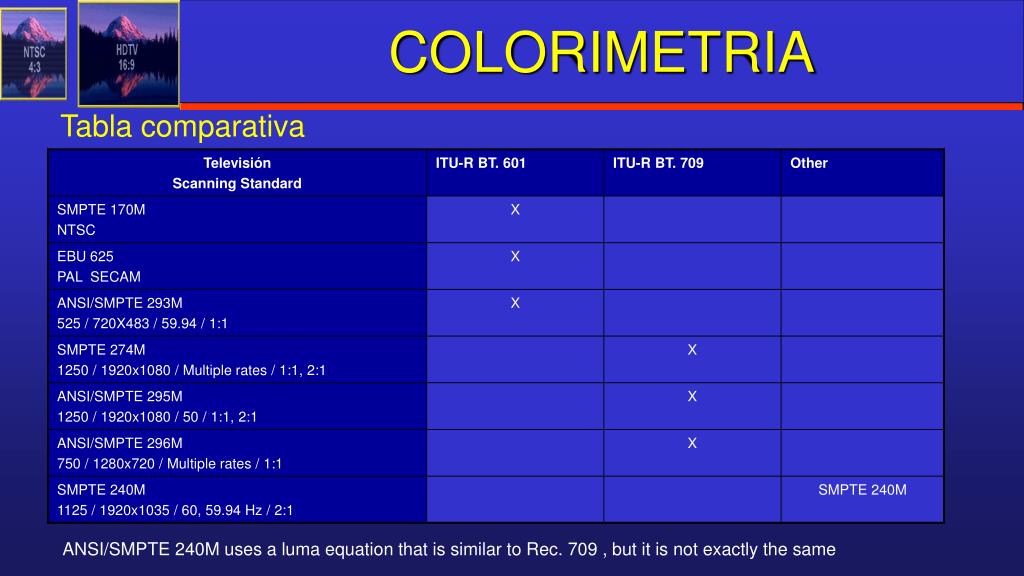

  32. COLORIMETRIA Tabla comparativa ANSI/SMPTE 240M uses a luma equation that is similar to Rec. 709 , but it is not exactly the same

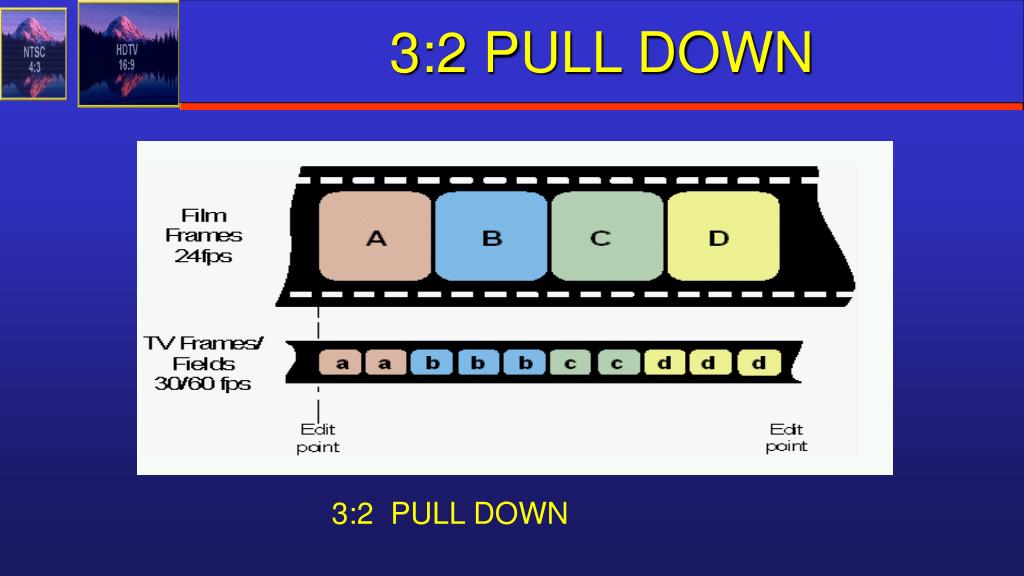

  33. 3:2 PULL DOWN 3:2 PULL DOWN

  34. Relationship between Timecode and Pull-down Sequence 3:2 PULL DOWN Timecode PD Frame Sequence Timecode PD Frame Sequence Timecode PD Frame Sequence :00 A FRAME :10 A FRAME :20 A FRAME :00* A FRAME :10* A FRAME :20* A FRAME :01 3 :11 3 :21 3 :01* 3 :11* 3 :21* 3 :02 3 :12 3 :22 3 :02* 2 :12* 2 :22* 2 :03 2 :13 2 :23 2 :03* 3 :13* 3 :23* 3 :04 3 :14 3 :24 3 :04* 3 :14* 3 :24* 3 :05 A FRAME :15 A FRAME :25 A FRAME :05* A FRAME :15* A FRAME :25* A FRAME :06 3 :16 3 :26 3 :06* 3 :16* 3 :26* 3 :07 3 :17 3 :27 3 :07* 2 :17* 2 :27* 2 :08 2 :18 2 :28 2 :08* 3 :18* 3 :28* 3 :09 3 :19 3 :29 3 :09* 3 :19* 3 :29* 3 3:2 PULL DOWN

  35. 24 PsF 24P vs 24PsF

  36. 24 PsF 24PsF vs 60i

  37. TRI SYNC

  38. TRI SYNC

  39. TRI SYNC

  40. CAPITULO CUATRO FORMATOS DE HDTV

  41. HDTV STANDARDS SMPTE 240M Signal Parameters – 1125-Line High-Definition Production Systems (Analog System) SMPTE 260M 1125/60 High-Definition Production System – Digital Representation and Bit-Parallel Interface (1035 active lines) SMPTE 274M 1920 x 1080 Scanning and Analog and Parallel Digital Interfaces for Multiple Picture Rates SMPTE 292M Bit-Serial Digital Interface for High-Definition Television Systems (HD-SDI) SMPTE 296M 1280 x 720 Scanning and Analog and Parallel Digital Interfaces for Multiple Picture Rates SMPTE 305M Serial Data Transport Interface (SDTI) SMPTE 372M Dual Link 292M Interface for 1920 x 1080 Picture Raster SMPTE 424M 3 Gb/s signal data interface ITU-R BT.709-2 Parameter values for the HDTV Standards for production and international program exchange

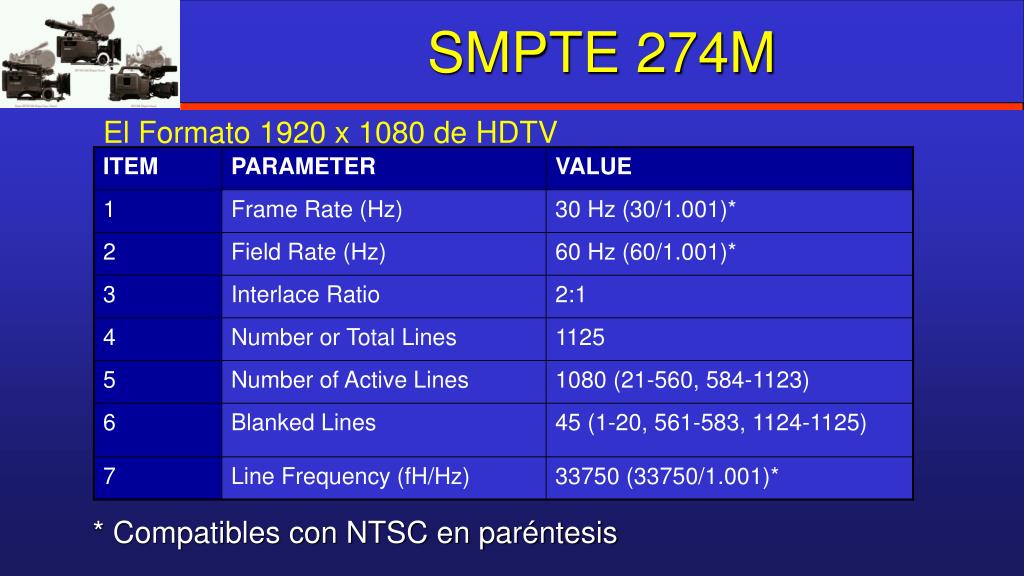

  42. SMPTE 274M El Formato 1920 x 1080 de HDTV * Compatibles con NTSC en paréntesis

  43. SMPTE 274M 74.25 Mwords/s CB CR multiplexed datastream 37.125 Mwords/s datastream CB field 1 960 active pixels 540 active lines CR CB multiplexed field 1 1920 active pixels 540 active lines MPX and TRS adder 37.125 Mwords/s datastream CR field 1 960 active pixels 540 active lines CR CB multiplexed field 2 1920 active pixels 540 active lines CB Frame CB CR Multiplexed frame Y field 1 1920 active pixels 540 active lines 74.25 Mwords/s Y datastream CR Frame TRS adder Y field 2 1920 active pixels 540 active lines Y Frame Representación Digital del formato 1920x1080/60i

  44. SMPTE 274M Representación Digital del formato 1920x1080/60i Dividido entre 1.001 para señales compatibles con NTSC

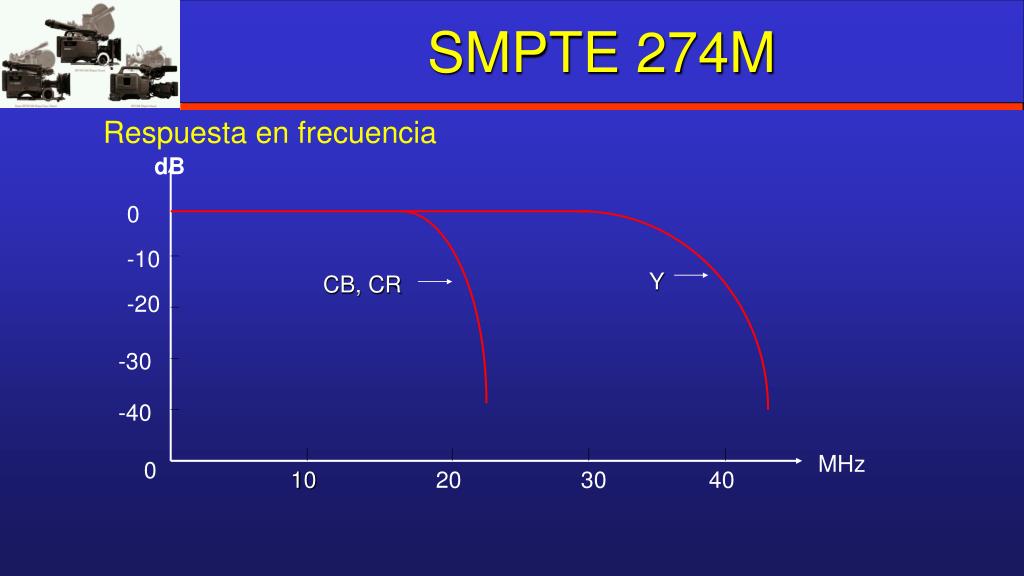

  45. SMPTE 274M Respuesta en frecuencia dB 0 -10 Y CB, CR -20 -30 -40 MHz 0 10 20 30 40

  46. SMPTE 296M El formato 1280 x 720 de HDTV * Compatible con NTSC en paréntesis

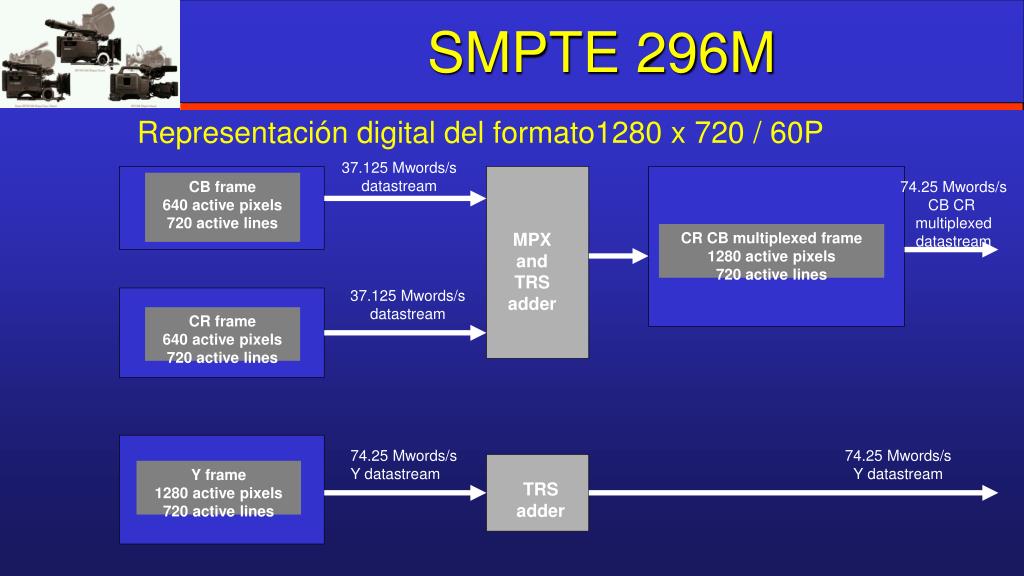

  47. SMPTE 296M Representación digital del formato1280 x 720 / 60P 37.125 Mwords/s datastream CB frame 640 active pixels 720 active lines 74.25 Mwords/s CB CR multiplexed datastream MPX and TRS adder CR CB multiplexed frame 1280 active pixels 720 active lines 37.125 Mwords/s datastream CR frame 640 active pixels 720 active lines 74.25 Mwords/s Y datastream 74.25 Mwords/s Y datastream Y frame 1280 active pixels 720 active lines TRS adder

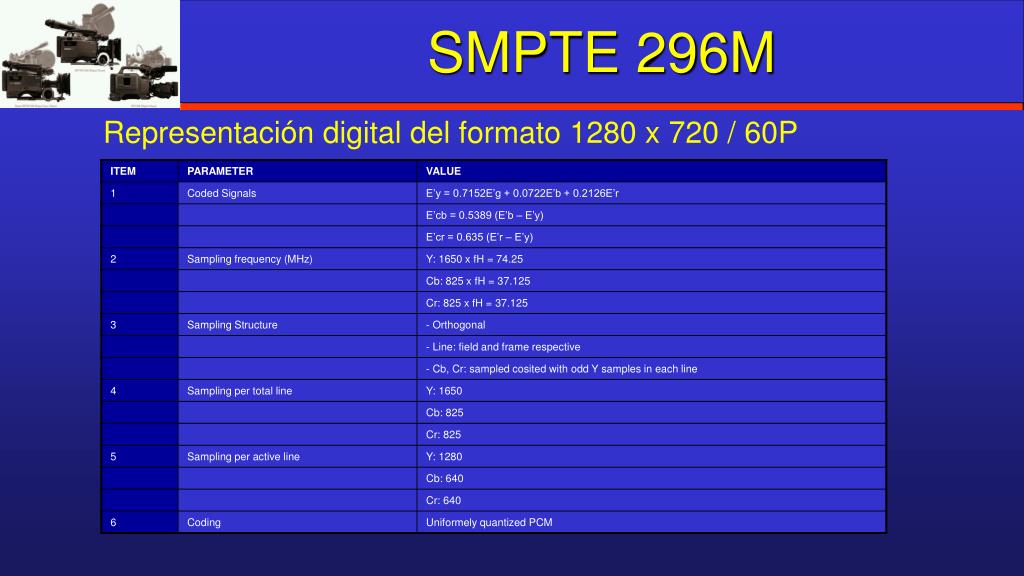

  48. SMPTE 296M Representación digital del formato 1280 x 720 / 60P

  49. SMPTE 296M Respuesta en frecuencia dB 0 -10 Y CB, CR -20 -30 -40 MHz 0 10 20 30 40

  50. CAPITULO CINCO AUDIO EN HDTV
