Presentation Transcript

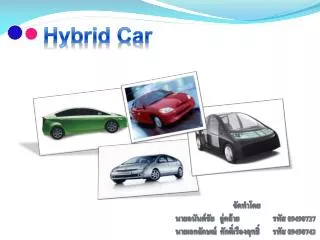

slide1
Hybrid Car

จัดทำโดย

นายอนันต์ชัย อู่คล้าย รหัส 09490727

นายเอกลักษณ์ ศักดิ์เรืองฤทธิ์ รหัส 09490742

slide2
บทนำ

ปัจจุบันเทคโนโลยีของรถยนต์ก้าวหน้าพัฒนาไปมากมาย เพื่อการ ประหยัดน้ำมันให้กับรถพร้อมกับพยายามรักษาสิ่งแวดล้อมให้สะอาด

The 2000 Honda Insight hybrid electric car

Hybrid Car

slide3
Hybrid Car คืออะไร
  • ระบบการทำงานของเครื่องยนต์ที่ใช้เครื่องยนต์สองระบบทำงานร่วมกัน โดยทั่วไปแล้วหมายถึงการทำงานร่วมกันระหว่างระบบสันดาปภายในที่ใช้น้ำมันเป็นเชื้อเพลิงทำงานร่วมกับระบบมอเตอร์ไฟฟ้า

Hybrid Car

slide4
ส่วนประกอบของ Hybrid Car

เครื่องยนต์ในรถยนต์แบบไฮบริดจะมีขนาดเล็กกว่าและใช้เทคโนโลยีชั้นสูง

เพื่อทำให้เกิดมลพิษน้อยและมีประสิทธิภาพสูง

  • เครื่องยนต์แก๊สโซลีน
  • ถังน้ำมัน
  • มอเตอร์ไฟฟ้า 
  • เจนเนอร์เรเตอร์
  • แบตเตอรี่
  • ระบบเกียร์ส่งถ่ายกำลัง 

เป็นที่เก็บน้ำมันเพื่อป้อนให้เครื่องยนต์ โดยน้ำมันมีความสำคัญในฐานะเป็นแหล่งพลังงานของรถยนต์แบบ

ทำหน้าที่เป็นทั้งเครื่องต้นกำลังและเครื่องผลิต กระแสไฟฟ้า

ทำหน้าที่ผลิตกระแสไฟฟ้าเพียงอย่างเดียวเท่านั้น ส่วนใหญ่จะใช้ในรถยนต์ไฮบริดแบบอนุกรม

ทำหน้าที่เก็บกักพลังงานไฟฟ้า เพื่อป้อนให้กับมอเตอร์ไฟฟ้าแบตเตอรี่แล้วยังสามารถรับพลังงานไฟฟ้ากลับมาเก็บไว้ได้อีกด้วย

ใช้ชุดเกียร์แบบรถยนต์ทั่วๆไป แต่ถ้าเป็นรุ่นใหม่จะใช้ระบบเกียร์แบบพิเศษ

(CVT)

Hybrid Car

slide5
โครงสร้าง Hybrid Car
  • แบบไฮบริดขนาน
  • ภายในมีเครื่องยนต์ที่ใช้น้ำมันและแบตเตอรี่ให้พลังงานกับมอเตอร์ไฟฟ้าซึ่งถ้าเป็นการต่อแบบขนานทั้งเครื่องยนต์และมอเตอร์ไฟฟ้าต่อเข้ากับระบบเกียร์  ให้กำลังไปพร้อมๆกัน

Hybrid Car

slide6
โครงสร้าง Hybrid Car
  • แบบไฮบริดแบบอนุกรม
  •   เครื่องยนต์ของระบบนี้ไม่ไปหมุนเครื่องยนต์โดยตรง  แต่จะหมุนเครื่องกำเนิดไฟฟ้าหรือเจนเนอร์เรเตอร์   อัดไฟให้กับแบตเตอรี่  เพื่อให้กำลังงานไปหมุนมอเตอร์ ขับเคลื่อนล้ออีกทีหนึ่ง

Hybrid Car

slide7
หลักการทำงาน
  • รถยนต์เอสติม่า ไฮบริด ของประเทศญี่ปุ่น

1. สีม่วง ที่เป็นรูปปั้มน้ำมัน คือ เครื่องยนต์สันดาปภายในที่เราใช้กันทั่วๆไป2. สีส้ม ที่เป็นรูปหลอดไฟ คือ มอเตอร์ขับล้อหน้า และทำหน้าที่เป็นเครื่องปั่นไฟด้วย3. สีเขียว ที่เป็นรูปแบตเตอรี่ 4. สีฟ้า ที่เป็นรูป ล้อ 4 ล้อ หมายถึง มอเตอร์ขับล้อหลัง และทำหน้าที่เป็นเครื่องปั่น

ไฟด้วยเหมือนกัน

Hybrid Car

slide8
หลักการทำงาน
  • รูปด้านบนแสดงการจัดการพลังงานไฟฟ้าและน้ำมัน

โดยรูป A เป็นการวิ่งตามปกติ เครื่องยนต์จะทำงานทั้งหมุนล้อและปั่นไฟไปพร้อมๆ กัน ในขณะที่ไฟฟ้าที่ได้ก็ถูกแบ่งไปเก็บ ในแบตเตอรี่ส่วนหนึ่ง และนำมาช่วยหมุนล้อด้วยอีกส่วนหนึ่ง

Hybrid Car

slide9
หลักการทำงาน
  • รูปด้านบนแสดงการจัดการพลังงานไฟฟ้าและน้ำมัน

รูป B เป็นรูปรถวิ่งลงจากทางลาดชัน รถไม่ต้องการแรงหมุนใดๆ ดังนั้น มอเตอร์ขับก็จะเปลี่ยนหน้าที่เป็นตัวปั่นไฟแทน รับการปั่นจากทั้งล้อหน้า (2) และล้อหลัง (4) แล้วเอาไฟฟ้าไปเก็บเอาไว้ในแบต (3) หรือก็คือการชาร์จแบตกลับนั่นเอง

Hybrid Car

slide10
หลักการทำงาน
  • รูปด้านบนแสดงการจัดการพลังงานไฟฟ้าและน้ำมัน

รูป C รูปขณะที่รถเอสติม่านี่กำลังวิ่งลุยหิมะ ถ้าในบ้านเราก็ประมาณวิ่งลุยน้ำท่วมและรถต้องการทั้งกำลังและการยึดเกาะเพิ่มขึ้น เครื่องยนต์จะทำหน้าที่ขับล้อหน้าโดยตรงและปั่นมอเตอร์ขับล้อหน้า (2) ด้วยพร้อมๆ กันเพื่อปั่นไฟเข้าแบตเตอรี่ และมอเตอร์ขับหลัง (4) ก็ทำงานโดยใช้ไฟฟ้านั้นได้ ก็กลาย เป็นรถยนต์ขับเคลื่อน 4 ล้อไปโดยอัตโนมัติ

Hybrid Car

slide11
หลักการทำงาน

รูป A2 อันนี้ แสดงเหตุการณ์คล้ายๆ รูป Cด้านบน แต่ในการไต่ทางลาดชันนั้น รถต้องการกำลังมากกว่า ดังนั้นมอเตอร์ขับล้อหน้า (2) ก็ทำหน้าที่ขับล้อหน้าช่วยเครื่องยนต์ไปด้วยอีกแรง เพื่อแรงบิดที่ดียิ่งขึ้น โดยอาศัยไฟจากทั้งการปั่นใหม่และจากแบตเตอรี่ด้วย

Hybrid Car

slide12
หลักการทำงาน

รูป B2 และ C2แสดงการวิ่งแบบช้าๆ ในเมืองที่รถติดๆ สลับหยุดนิ่ง จะเห็นได้ว่าเครื่องยนต์ก็สามารถดับการทำงานไปได้เลย มันจะประหยัดกันเห็นๆ ก็ตรงนี้แหละ ส่วนแอร์และเครื่องใช้ไฟฟ้าต่างๆ ก็เหมือนกับ ตอนอยู่บ้าน ใช้ไฟฟ้าในการทำงานทั้งสิ้น ไม่ต้องให้เครื่องยนต์ปั่นอะไรก็ได้

Hybrid Car

slide13
ตัวอย่างการใช้งาน

โตโยต้า พรีอูส

เป็นรถยอดเยี่ยมแห่งยุโรปปี 2005 โดยกรรมการจากนิตยสารรถ 58 ท่านจาก 22 ประเทศในยุโรปได้ลงมติ และประกาศ ให้โตโยต้าพรีอุสเป็นรถยอดเยี่ยมแห่งยุโรป เพราะว่าเป็นรถที่มีระบบไฮบริดเข้ามาผสมผสานกันอย่างลงตัว

Hybrid Car

slide14
ตัวอย่างการใช้งาน

Toyota Camry Hybrid

บริษัท โตโยต้า มอเตอร์ ประเทศไทย จะมีการผลิต Camry Hybrid ในไทย ในปี 2552

มีให้ชมในงาน Motor Show 2009

Hybrid Car

slide15
ตัวอย่างการใช้งาน

RENAULT ONE-ELIOS

เรโนลต์แห่งฝรั่งเศส เปิดตัวสปอร์ตครอสโอเวอร์ระดับหรูหราในฐานะรถต้นแบบ รหัสรุ่น One-Elios ที่มหกรรมแสดงรถยนต์ปารีส มอเตอร์โชว์ โดยรถต้นแบบรุ่นนี้ได้รับการออกแบบสำหรับผู้ที่ชื่นชอบการเดินทางไกลที่เพียบพร้อมไปด้วยความหรูหรา สะดวกสบาย และพัฒนาเครื่องยนต์ที่เป็นมิตรต่อสิ่งแวดล้อม เป็นแบบไฮบริด-ดีเซลเทอร์โบ

  • ความยาว 4.8 เมตร สูง 1.6 เมตร
  • ค่าสัมประสิทธิ์แรงเสียดทานอากาศ 0.29
  • กระทะล้อ ขนาด 23 นิ้ว
  • ยาง 255/40

Hybrid Car

slide16
ตัวอย่างการใช้งาน
  • เครื่องยนต์ แบบ 4 สูบแถวเรียง
  • ดีเซลเทอร์โบ ขนาด 2.0 ลิตร
  • แรงม้าสูงสุด 205 แรงม้า
  • แรงบิดสูงสุด 332 ปอนด์-ฟุต
  • เฉลี่ยแรงม้าต่อลิตร 102.5 แรงม้า
  • ระบบถ่ายทอดกำลัง อัตโนมัติ 7 สปีด
  • สมรรถนะจาก 0-62 ไมล์ต่อชั่วโมง 7.8 วินาที
  • อัตราสิ้นเปลืองเชื้อเพลิง 4.5 ลิตรต่อ 100 กม.
  • ปล่อยคาร์บอนมอนอกไซด์ ต่ำกว่า 120 กรัม/กม.

Hybrid Car

slide17
ความเชื่อมโยงกับการอนุรักษ์พลังงาน/สิ่งแวดล้อม
  • ช่วยประหยัดเชื้อเพลิงในการที่จะมาใช้ในการสันดาป(เผาไหม้)
  • ลดมลพิษจากการปล่อยไอเสียสู่สิ่งแวดล้อม ตามมาตรฐานในการ
  • ควบคุมมลพิษจากรถยนต์ได้แก่ มาตรฐาน LEV : Low Emissions
  • Vehicle Standard
  • นำพลังงานกลับมาใช้ใหม่เมื่อมีการเหยียบเบรค มอเตอร์ไฟฟ้ามา
  • ทำหน้าที่เป็นเจนเนอเรเตอร์ เพื่อรับพลังงานจากการหมุนของ
  • เพลาและนำไปผลิตกระแสไฟฟ้าต่อไป

Hybrid Car

slide18
ข้อดีและข้อด้อย

ข้อดี

  • เครื่องยนต์มีขนาดเล็กกว่าเครื่องยนต์แบบทั่วไปจึงทำให้มีน้ำหนักเบากว่า ทำให้ประหยัดน้ำมันได้มากกว่า
  • ลดมลพิษจากการปล่อยไอเสีย

ข้อด้อย

  • เมื่อเครื่องยนต์มีปัญหาจะต้องให้ช่างผู้ชำนาญตรวจประเมินเท่านั้น
  • ในการที่จะชาร์จไฟให้แบตเตอรี่ สถานีที่จะชาร์จยังไม่มีเพียงพอต่อผู้บริโภค

Hybrid Car

slide19
ปัญหา/อุปสรรคที่เกิดขึ้น หรือที่คาดว่าจะเกิด
  • การนำไฟฟ้าซึ่งมีกำลังในการขับเคลื่อนน้อยมาร่วมในระบบไฮบริดจะเกิดข้อจำกัดต่างเช่น เมื่อรถต้องการกำลังมากๆ ระบบจะใช้กำลังในการขับเคลื่อนจากเชื้อเพลิงแทน

Hybrid Car

slide20
แนวคิดในการแก้ไขอุปสรรคดังกล่าว
  • ปัจจุบันมีแนวคิดจะใช้เซลล์เชื้อเพลิงในการผลิตกระแสไฟฟ้าซึ่งกระแสไฟฟ้าที่ได้มาจากเซลล์เชื้อเพลิง จะให้กลังการขับเคลือ่นมากกว่า ระบบจากแบตเตอรี่

Hybrid Car

slide21
หากประเทศไทยจะนำมาใช้ต้องเตรียมการอย่างไร
  • บุคลากรที่เชี่ยวชาญ : เนื่องจากระบบไฮบริดเป็นเทคโนโลยีชั้นสูง และซับซ้อนจำเป็นต้องมีผู้เชี่ยวชาญเกี่ยวกับระบบก่อน
  • เทคโนโลยีที่เกี่ยวข้อง : นอกจากบุคลากรแล้วจำเป็นต้องมีอุปกรณ์ที่เกี่ยวข้องคอยสนับสนุนด้วย
  • โครงสร้างพื้นฐานที่รองรับ : การบริการสถานีบริการเชื้อเพลิง การบริการหลังการขาย เช่น ศูนย์บริการ(ศูนย์ซ่อม,อะไหล่)

Hybrid Car

slide22
ที่มา
  • http:// www.industryplayer.com/licenceinfo. php?licid
  • http://www.rmutphysics.com/charud/howstuffwork/hybid-carhttp://www.hybridcars.com/
  • http://auto.howstuffworks.com/
  • http://www.cleangreencar.co.nz/page/faq-prius#Q4
  • http://hybridcars.about.com/od/glossaryofhybridcarterm/g/atpzev.htm
  • http://www.howstuftworks.com/hybrid-car.htm , http://www.hybridcars.com ,
  • http://www.honda2001.com/models/insight/index.html, http://www.prius.toyota.com
