SISTEMA DE RADIO DIGITAL IDAS 6.25KhZ

SISTEMA DE RADIO DIGITAL ICOM


Desarrollo l.jpg
Desarrollo

Conscientes de las necesidades de comunicación en el mundo de Hoy, ICOM y KENWOOD, en un acuerdo de intercambio de tecnología, han desarrollado un protocolo de comunicaciones Digital en 6.25kHz llamado NXDN.


Desarrollo3 l.jpg

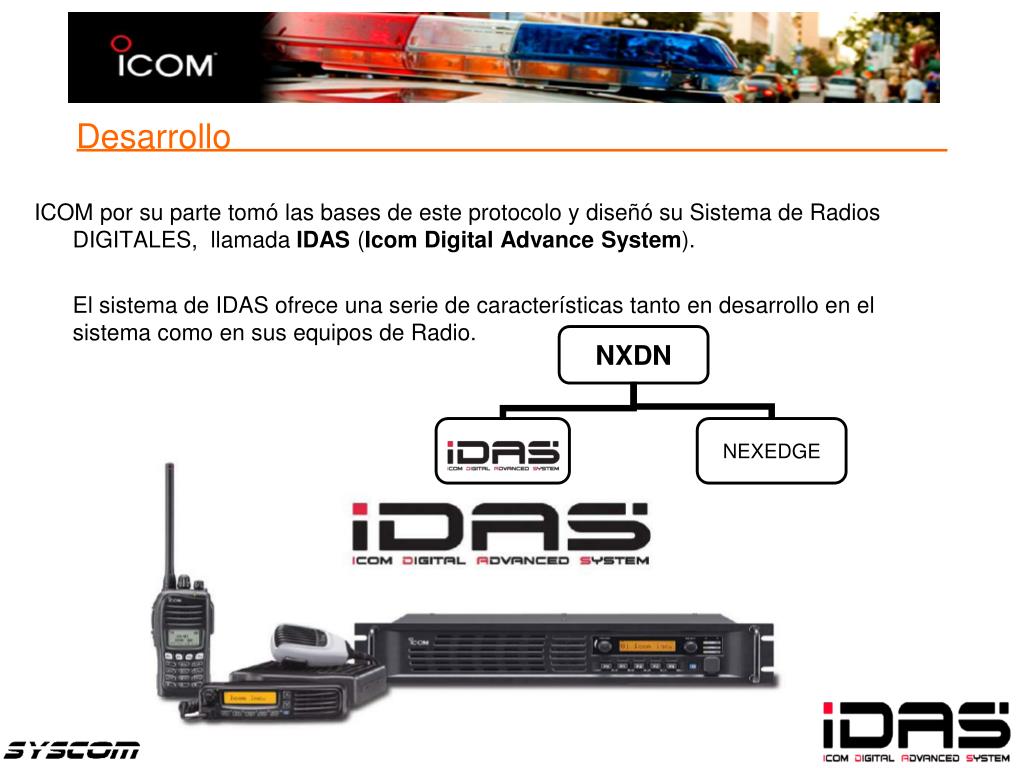

ICOM por su parte tomó las bases de este protocolo y diseñó su Sistema de Radios DIGITALES, llamada IDAS (Icom Digital Advance System).

El sistema de IDAS ofrece una serie de características tanto en desarrollo en el sistema como en sus equipos de Radio.

Desarrollo


Eficiencia l.jpg

El sistema IDAS opera en modo Digital en 6.25kHz, brindando una gran eficiencia en el uso del Espectro Radioeléctrico.

Operación en Analógico o Mezclado de 25kHz y 12.5kHz.

Los Equipos del sistema cumplen con el plan de frecuencias comercial en la banda de VHF y UHF.

Eficiencia


Desarrollo5 l.jpg

Para desarrollar el nuevo protocolo de comunicación, ICOM consideró ACSB y CQPSK

-Ambos métodos requieren una infraestructura más costosa, no compatible con el hardware análogo existente.

Especificaciones del sistema IDAS

Espaciamiento de Canal:6.25 KHz

Método de Acceso:FDMA

Velocidad de Transmision:4800 bps

Modulación:FSK 4-niveles

Vocoder: AMBE+2

Codec Rate:3600 (Voz 2,450 + Corrección de error 1,150 bps)

Desarrollo


Interfaz nxdn al aire l.jpg

Opera mediante un VOCODER AMBE+2 consideró ACSB y CQPSK

Ofrece una digitalización de la voz de Gran calidad, imitando a la perfección los tonos de voz generados.

Brinda Alta Calidad de Voz aun con variaciones en la intensidad de Señal.

Mayor Área de Cobertura

20% más cobertura contra sistemas analógicos

En el limite de cobertura de los sistemas analógicos la señal de Ruido aumenta significativamente contra la señal de Audio.

Interfaz NXDN al Aire


Interfaz nxdn al aire7 l.jpg
Interfaz NXDN al Aire consideró ACSB y CQPSK

Interfaz NXDN al Aire

Gracias a su diseño, el protocolo, permite un crecimiento en ID’S individuales del 1 al 65 000, y en Grupos del 1 al 65 000.

Esto permite ofrecer este sistema para flotas pequeñas o de grandes dimensiones.

-Con capacidad de Llamadas de Administración:

Usuario a Usuario o de Grupo a Grupo

ID 65000

IDG 65000

ID 00001

IDG 0001


Slide8 l.jpg

Funciones Digitales IDAS Comunes consideró ACSB y CQPSK

  • Funciones Digitales Comunes


Funciones digital nxdn l.jpg

Identificación Alfanumérica en Pantalla consideró ACSB y CQPSK

Permite identificar en Pantalla, con hasta 12 Caracteres, el nombre de la persona que llama

Identifica “Nombre” Asignado y Grupo al que pertenece

Esta función es de gran utilidad para la coordinación de flotas de trabajo, ya que permite ver en pantalla el nombre de quien llama y el grupo al que pertenece.

Permite crear una lista hasta con 500 usuarios y grupos por radio.

Operación en Simplex o a través de repetidor

Funciones Digital NXDN


Slide10 l.jpg

Funciones Digital NXDN consideró ACSB y CQPSK

Llamadas de Administración y control

-Permite manejar llamadas Selectivas o de Grupo entre las unidades

Transmisión Remota de Unidades (AUTO TX)

-Ofrece la capacidad de colocar una unidad remota a transmitir, esto para escuchar que está sucediendo en ese lugar

Supervisión Remota de Unidades

-Permite Identificar si una unidad está encendida o dentro de la zona de cobertura

Llamada de Emergencia

Envía código de Emergencia a la central, además de abrir el MIC de la unidad en cuestión.

Llamada de Alerta

Comunica al Operador que está próximo a recibir una llamada importante


Seguridad l.jpg
Seguridad consideró ACSB y CQPSK

Inscripción

IDAS cuenta con un ALTO nivel de Seguridad en todas sus comunicaciones, ya que integra en todos sus Equipos un Encriptor Digital

Seguridad en Comunicación

Debido a la capacidad del equipo de transmitir Datos al Aire (CAI), es como ofrece una encripcion total en el sistema de comunicaciones, maximizando la seguridad de las conversaciones en el sistema

Nivel de Seguridad

Cuenta con un Encriptor Digital de 15Bits, con capacidad de manejar

de1 a 32676 códigos distintos de inscripción

Voz Encriptado

Voz Encriptado


Slide12 l.jpg

Operación Digital Convencional consideró ACSB y CQPSK


Convencional digital l.jpg

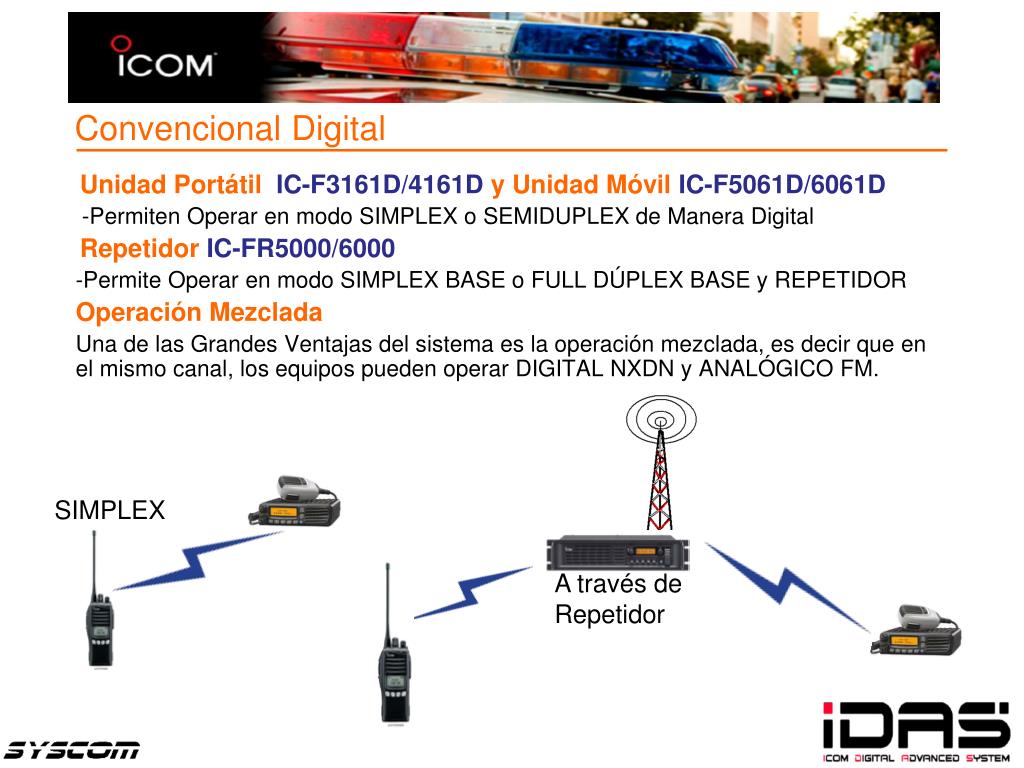

Unidad Portátil consideró ACSB y CQPSK IC-F3161D/4161D y Unidad Móvil IC-F5061D/6061D

-Permiten Operar en modo SIMPLEX o SEMIDUPLEX de Manera Digital

Repetidor IC-FR5000/6000

-Permite Operar en modo SIMPLEX BASE o FULL DÚPLEX BASE y REPETIDOR

Operación Mezclada

Una de las Grandes Ventajas del sistema es la operación mezclada, es decir que en el mismo canal, los equipos pueden operar DIGITAL NXDN y ANALÓGICO FM.

Convencional Digital

SIMPLEX

A través de Repetidor


Operaci n en repetidor l.jpg

Códigos de Acceso RAN consideró ACSB y CQPSK

El sistema IDAS integra un nuevo método para la privatización de los canales y la creación de distintos grupos de trabajo cuando se opera en sistemas de repetición.

Su funcionamiento es similar al de los tonos CTCSS y DTCSS:

Privatización de Canales

Acceso al repetidor

Enmudecimiento del Audio

Control de Canal Ocupado

Los códigos RAN disponibles son del 1 al 63

Adicionalmente el Repetidor IC-FR5000/6000 cuenta con un panel de 16 Tonos CTCSS/DTCS y codigos RAN.

Operación en Repetidor

SIMPLEX

CON REPETIDOR


Operaci n mezclada l.jpg

Operación Mezclado consideró ACSB y CQPSK

Las unidades IDAS cuentan con la opción de operar los canales de manera MEZCLADA, es decir: Los equipos de radio tendrán la capacidad de Recibir Señales Analógicas FM y Digitales NXDN en el mismo canal, contestando la llamada de acuerdo a su configuración.

Esta es una gran herramienta para la Interoperabilidad de este sistema con Equipos de Radio Analógicos existentes y totalmente compatible con cualquier Radio Analógico FM de cualquier Marca..!!!

Operación Mezclada


Operaci n mezclada16 l.jpg

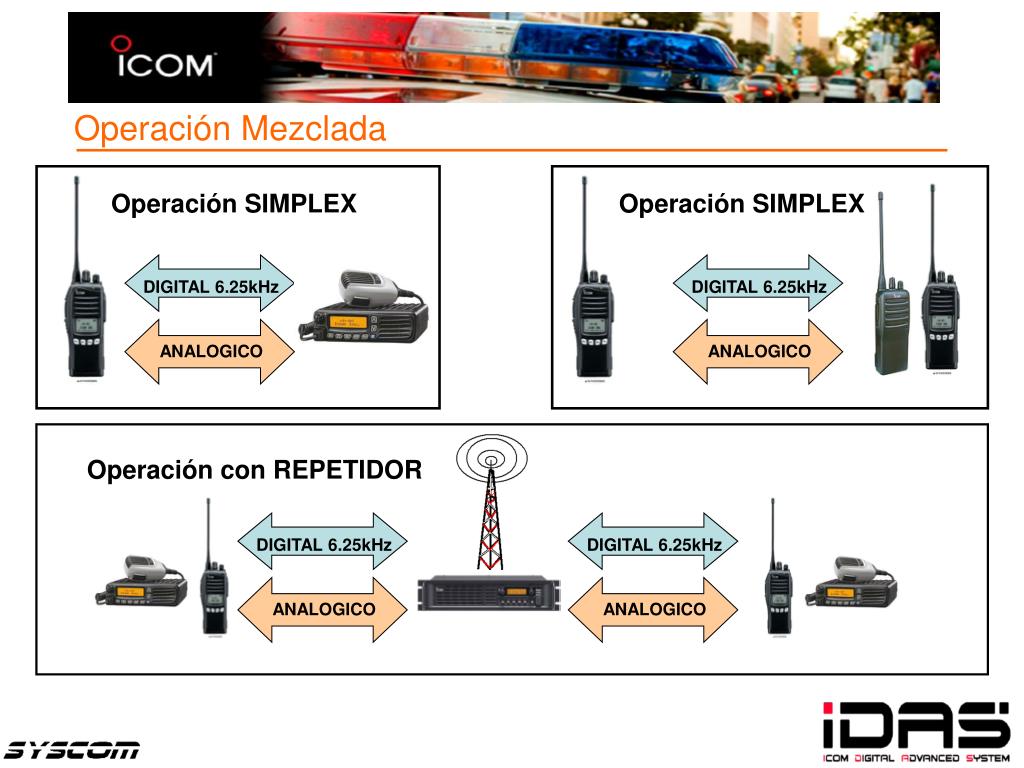

Operación Mezclada consideró ACSB y CQPSK

Operación SIMPLEX

Operación SIMPLEX

DIGITAL 6.25kHz

DIGITAL 6.25kHz

ANALOGICO

ANALOGICO

Operación con REPETIDOR

DIGITAL 6.25kHz

DIGITAL 6.25kHz

ANALOGICO

ANALOGICO


Slide17 l.jpg

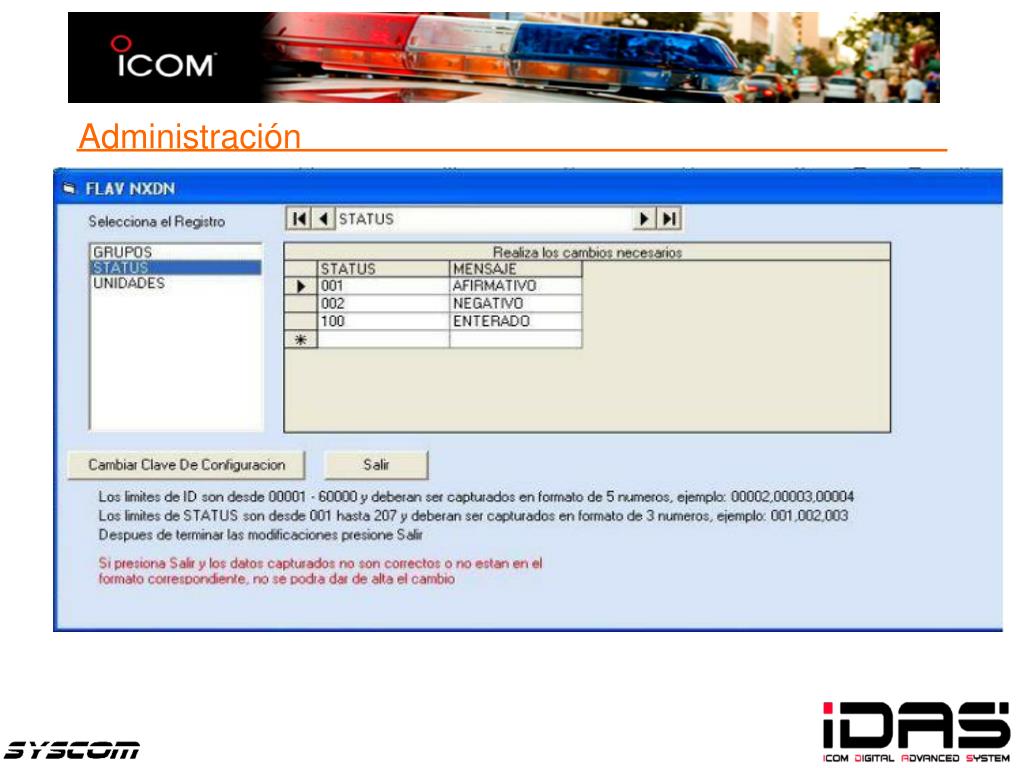

Software de Administración FLAV consideró ACSB y CQPSK


Administraci n l.jpg

Mensajería y Señalización en Radios Digitales consideró ACSB y CQPSK

Los nuevos radios digitales Kenwood y Icom manejan la señalización NXDN para envío de mensajería e identificación de llamadas, la cual posee una gran velocidad de transmisión de datos de hasta 7200bps  y que nos permite enviar paquetes a mucho mayor velocidad e integrar más datos en menor tiempo.

Desarrollo

Con la llegada de la Nueva Tecnología en radios digitales, SYSCOM ha desarrollado un nuevo software de despacho mediante el cual usted puede administrar su flota de radios digitales Kenwood y Icom con señalización NXDN, e inclusive radios análogos Kenwood que manejen la señalización FLEETSYNC, todo esto en la misma aplicación.

Con sólo interconectar un radio digital vía puerto serial a su computadora usted podrá contar con las bondades del despacho.

Administración


Administraci n19 l.jpg
Administración consideró ACSB y CQPSK

BASE

REPETIDOR


Administraci n20 l.jpg

La nueva aplicación nos ofrece las siguientes características en modo digital:

Envía y Recibe Mensajes Predefinidos.-Permite el envío de mensajes predefinidos de hasta 16 caracteres para radios Kenwood y 8 caracteres para radios Icom, enviados de manera individual, de grupo o general.

Mensajes Personalizados.-Permite enviar mensajes personalizados cortos de hasta 100 caracteres (compatible sólo con radios digitales Kenwood );  escríbalo en su PC y elija a que grupo enviarlo.

Llamada Selectiva.-Permite hacer llamadas individuales, de grupo y generales.

Llamada de Emergencia.-Al ser presionado el botón de emergencia de los radios remotos se registra en el software la unidad con problemas, generando una alarma de audio y una imagen de emergencia.

Radio Kill.-Nos permite bloquear la transmisión y/o la recepción de cualquier radio, también habilitarlos, y un reinicio de emergencia.

Administración


Administraci n21 l.jpg
Administración características en modo digital:

Mensajes de Encendido y Apagado.-Los radios Kenwoody Icom tienen la capacidad de mandar un mensaje de estado al momento de ser encendidos y apagados; el software identifica y guarda este mensaje.

PTT ID (ANI), control y registro de llamadas y actividades.- Nos permite tener un registro de fecha y hora de las llamadas y mensajes realizadas por nuestra flota (llamadas, mensajes, emergencias, etc.) almacenadas por hora en una pantalla de Historial, la cual se guarda automáticamente en el disco duro en un archivo de Excel por día.


Administraci n22 l.jpg
Administración características en modo digital:

  • Pantalla de Despacho

    • La llamada entrante es identificada por unidad, por grupo o ambos

    • Módulos de Envío de mensajes de Texto

      • Envío de mensajes de Texto pregrabados de 12 caracteres

    • Conexión a Equipo de radio

      • Se puede hacer transmitir el radio de la base para realizar llamadas selectiva, grupo y general

    • Radio Kill

    • Permite la desactivación y activación de radios


Administraci n23 l.jpg
Administración características en modo digital:


Slide24 l.jpg

Integracion Y Crecimiento IDAS características en modo digital:


Etapas de desarrollo idas l.jpg

Primera Etapa IDAS características en modo digital:

El sistema de IDAS en su primera etapa fue diseñado para lograr una migración amigable de los sistemas analógicos existentes a digital.

Segunda Etapa IDAS

El segundo paso a seguir en IDAS en la TRONCALIZACION de los sistemas de comunicación en un protocolo similar al LTR, brindando así todas las ventajas que un sistema TRUNKING ofrece, aunado a los beneficios del sistema DIGITAL.

Tercera Etapa IDAS

La tercera etapa de IDAS será la capacidad de enlace VOZ-IP de los sitios troncal izados, esta opción ofrece una total movilidad y un extenso alcance del sistema para sistemas privados o de Gobierno.

Etapas de Desarrollo IDAS


Soluci n completa l.jpg
Solución Completa características en modo digital:


Slide27 l.jpg


Unidades idas l.jpg

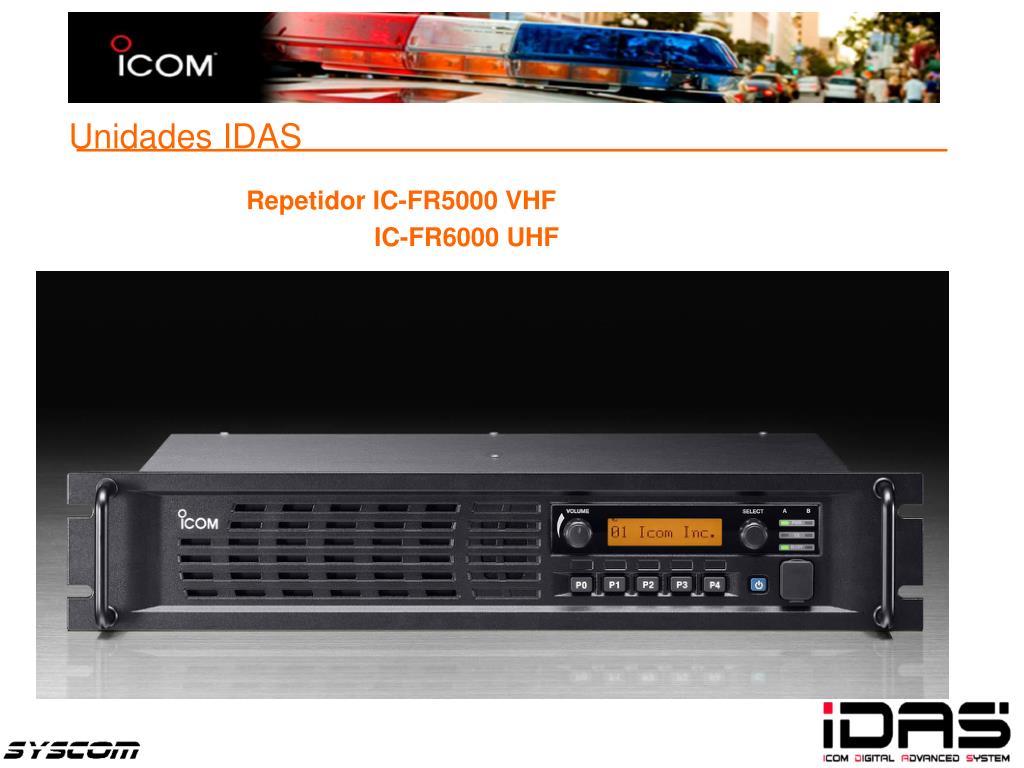

Repetidor IC-FR5000 VHF características en modo digital:

IC-FR6000 UHF

Unidades IDAS


Unidades idas29 l.jpg

IC-FR5000/6000 características en modo digital:

50Watts de Potencia en VHF y UHF

32 Canales (Operación Base)

Operación DIGITAL 6.26kHz / ANALOGICO FM / MEZCLADO

Panel de 16 tonos CTCSS/DTCSS o 16 Códigos RAN

Puerto Externo DB-25H para Interconexión de Paneles Externos

Puerto Dedicado para conexión de Opción TRUNKING IDAS (Enero 09)

Puerto Dedicado para conexión de Opción VOZ-IP IDAS (Marzo 09)

Conectores N Hembra

Pantalla Alfanumérica de 12 Caracteres

Capacidad de Encender y Desactivar el Repetidor Vía DTMF (Opcional)

Montaje en Rack “19

Alimentación 13.8VDC (no incluye fuente)

Capacidad de Montar un canal de repetición EXTRA En el mismo Chasis.

Unidades IDAS

Vista Frontal

Vista Trasera


Unidades idas30 l.jpg

La capacidad de montar 2 canales de repetición en el mismo chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

Unidades IDAS

Canal 2

Canal 1

Básicamente es tener 2 Repetidores

en el mismo Chasis..!!!


Slide31 l.jpg

Unidades IDAS chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

UR-FR5000 Módulo de Repetición 50W VHF 136-174Mhz

UR-FR6000 Módulo de Repetición 50W UHF 400-470Mhz

UR-FR6000/01 Módulo de Repetición 50W UHF 450-512Mhz


Unidades idas32 l.jpg
Unidades IDAS chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.


Unidades idas33 l.jpg

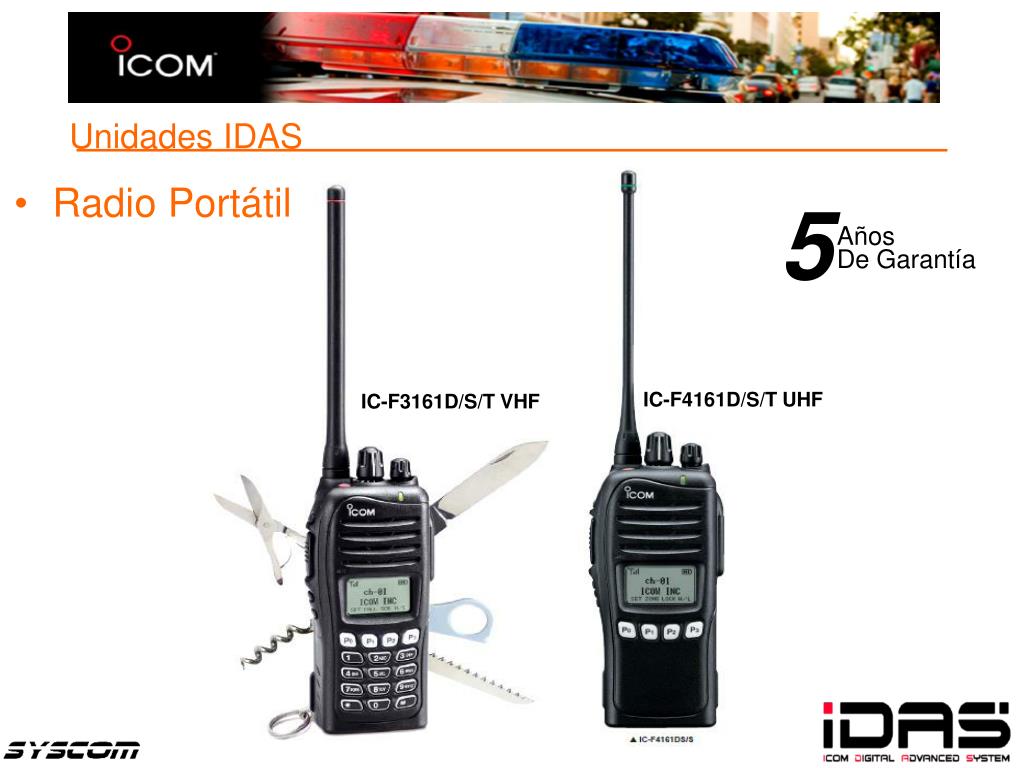

Radio Portátil chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

Unidades IDAS

5

Años

De Garantía

IC-F4161D/S/T UHF

IC-F3161D/S/T VHF


Unidades idas34 l.jpg

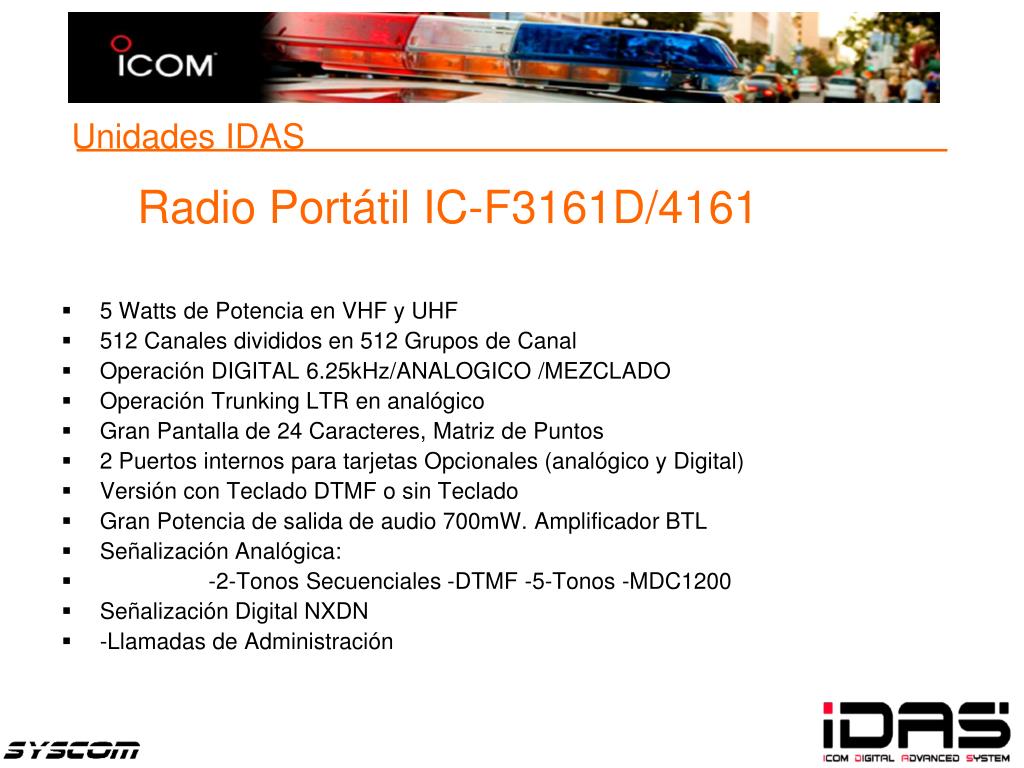

Radio Portátil IC-F3161D/4161 chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

5 Watts de Potencia en VHF y UHF

512 Canales divididos en 512 Grupos de Canal

Operación DIGITAL 6.25kHz/ANALOGICO /MEZCLADO

Operación Trunking LTR en analógico

Gran Pantalla de 24 Caracteres, Matriz de Puntos

2 Puertos internos para tarjetas Opcionales (analógico y Digital)

Versión con Teclado DTMF o sin Teclado

Gran Potencia de salida de audio 700mW. Amplificador BTL

Señalización Analógica:

-2-Tonos Secuenciales -DTMF -5-Tonos -MDC1200

Señalización Digital NXDN

-Llamadas de Administración

Unidades IDAS


Unidades idas35 l.jpg

Encripcion Digital Incluida, por programación. chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

-32767 códigos Disponibles

Identificación en pantalla de quien llama, además del Grupo al que pertenece

Clave de Encendido (Password)

Protección contra Lectura

Envío de Mensaje de Encendido y Apagado

Activación y Desactivación de Unidades Vía Aire por Radio

Monitoreo Remoto de Unidades

Envío de llamada de EMERGENCIA inteligente.

Cumple con Normas Militares MIL-STD 810 C/D/E/F

Aprobado por la FCC (Federal Communications Comission)

Unidades IDAS


Unidades idas36 l.jpg
Unidades IDAS chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

5

Unidad Móvil IC-F5061D VHF

IC-F6061D UHF

Años

De Garantía


Unidades idas37 l.jpg

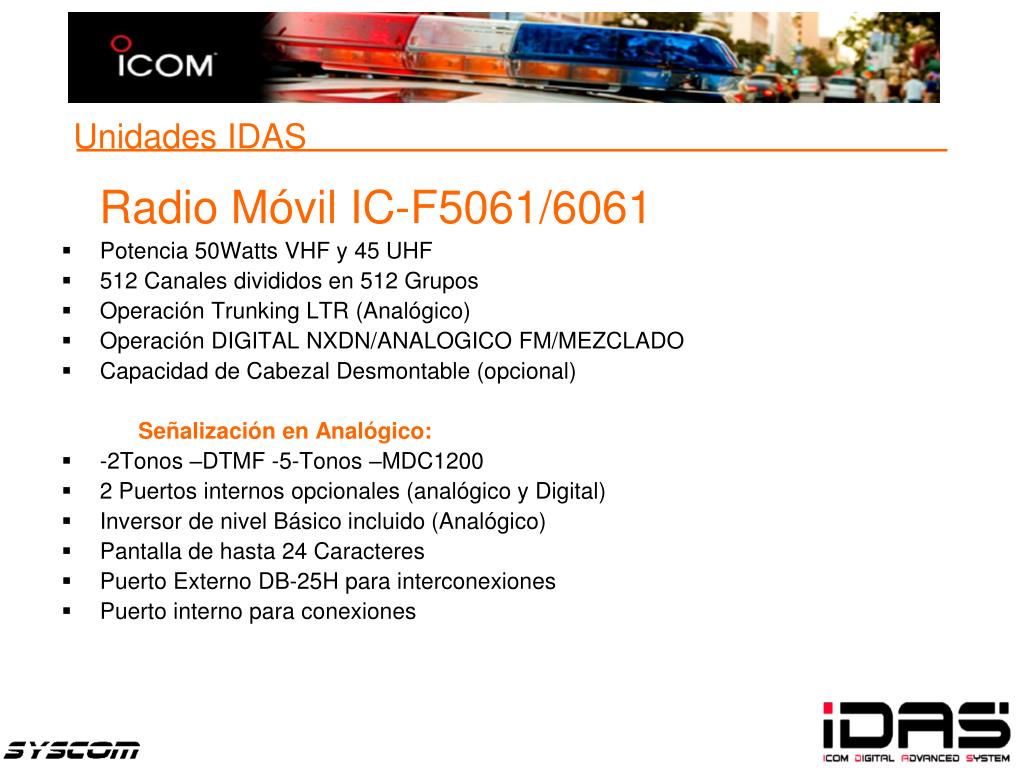

Radio Móvil IC-F5061/6061 chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

Potencia 50Watts VHF y 45 UHF

512 Canales divididos en 512 Grupos

Operación Trunking LTR (Analógico)

Operación DIGITAL NXDN/ANALOGICO FM/MEZCLADO

Capacidad de Cabezal Desmontable (opcional)

Señalización en Analógico:

-2Tonos –DTMF -5-Tonos –MDC1200

2 Puertos internos opcionales (analógico y Digital)

Inversor de nivel Básico incluido (Analógico)

Pantalla de hasta 24 Caracteres

Puerto Externo DB-25H para interconexiones

Puerto interno para conexiones

Unidades IDAS


Unidades idas38 l.jpg

Llamadas de Administración IDAS chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.

Llamada Selectiva y de Grupo

Activación y Desactivación de Unidades Vía Radio

Encripcion Digital NXDN (hasta 32767 Códigos)

Envió y Recepción de Mensajes de Status

Envió de mensaje de ENCENDIDO y APAGADO

Supervisión Remota de Unidades

Clave de Acceso al encendido (Password)

Protección contra lectura

Cumple con Normas Militares MIL-STD 810 C/D/E/F

Aprobado por la FCC (Federal Communications Comission)

Unidades IDAS


Slide39 l.jpg

  • Preguntas, dudas, comentarios. chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.


Slide40 l.jpg

Por su Atención, Muchas Gracias. chasis nos da la ventaja de tener un mayor ahorro de espacio, así como un mejor diseño de nuestro sistema. Estos canales son independientes uno de otro.


ad
