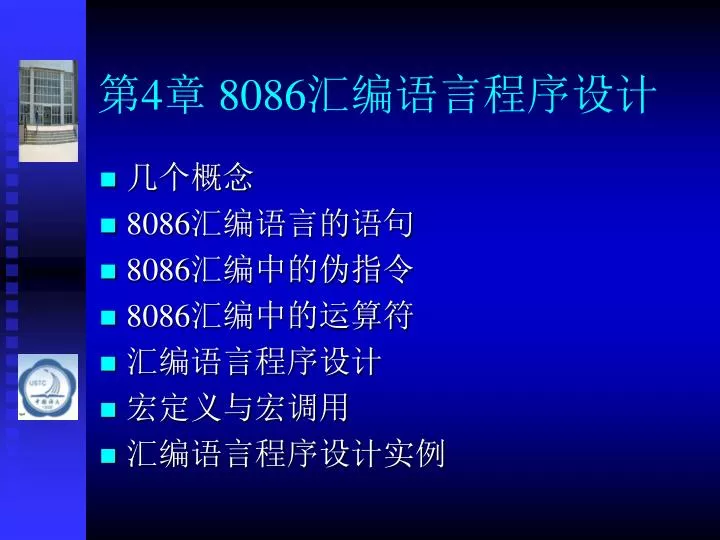

  1. 第4章 8086汇编语言程序设计 • 几个概念 • 8086汇编语言的语句 • 8086汇编中的伪指令 • 8086汇编中的运算符 • 汇编语言程序设计 • 宏定义与宏调用 • 汇编语言程序设计实例

  2. 几个概念 • 汇编语言 • 汇编语言源程序 • 汇编 • 汇编程序

  3. 4．1 8086汇编语言的语句 汇编语言由指令性语句和指令性语句组成 • 一、指令性语句格式 [标号：] 操作码 [操作数1，] [操作数2] ；[注释] • 二、指示性语句格式 [标识符（名字）] 指示符（伪指令） 表达式 • 三、有关属性 存储器操作数的属性有三种：段值、段内偏移量和类型。

  4. 4．2 8086汇编中的伪指令 • 一、 符号定义语句 • 1、等值语句 格式：符号名 EQU 表达式 例： ⑴ PORT EQU 1234 ⑵ BUFF EQU PORT＋58 ⑶ MEM EQU DS:[BP＋20H] ⑷ COUNT EQU CX ⑸ ABC EQU AAA

  5. 2、等号语句 格式： NUM＝34 …… NUM＝34＋1

  6. 二、变量定义语句 格式： 符号名 DB/DW/DD 表达式

  7. 1、定义一组数据 例1： BUFF DW 1234H, 0ABCDH, 8EH DW –79DH, 7B6AH • 2、定义一串字符 例2： STR DB ‘ Welcome !’ • 3、定义保留存储单元 例3： SUM DW ? , ?

  8. 4、复制操作 复制操作符DUP（Duplication）可预置重复的数值 例4： ALL_ZERO DB 0，0，0，0，0 用复制操作可改为： ALL_ZERO DB 5 DUP（0） • 5、将已定义的地址存入内存单元 例5： LIT DD CYC … CYC: MOV AX , BX

  9. 三、段定义语句 • 1、 段定义语句格式： 段名 SEGMENT [定位类型] [组合类型] [‘类别’] …… 段名 ENDS 只需要掌握 段名 SEGMENT …… 段名 ENDS

  10. 2、段假设语句 ASSUME 段寄存器名：段名[,…] • 3、ORG伪指令与地址计数器 $ ORG伪指令格式： ORG <表达式> • 4、PUBLIC和 EXTRN伪指令

  11. 四、过程定义语句 过程名 PROC NEAR/FAR …… RET 过程名 ENDP

  12. 4．3 8086汇编中的运算符 一、常用运算符 1、算术运算符 ＋（加）、－（减）、*（乘）、/（除）、MOD（求余）。 2、逻辑运算符 AND、OR、XOR、NOT

  13. 3、关系运算符 EQ（相等）、NE（不等、） LT（小于）、GT（大于）、 LE（小于等于）、GE（大于等于）。 例： MOV DL , 10H LT 16 例： AND AX , 555 GT 222

  14. 二、 常用的操作符 4、分析操作符 1）SEG操作符 例： MOV AX , SEG BUFF 2）OFFSET操作符 例：MOV BX , OFFSET BUFF

  15. 3）TYPE操作符 对于变量有3种： 1字节型； 2字型； 4 双字型; 对于标号有2种：－1NEAR（段内）, －2 FAR（段间）。 例： BUFF DB 20H MOV BX , OFFSET BUFF  MOV BX,01

  16. 4）LENGTH操作符 5）SIZE操作符 SIZE＝TYPE×LENGTH 例：BUFF DB 10DIP(?) MOV CX,LENGTH BUF  MOV CX,10 MOV CX,SIZE BUF  MOV CX,20

  17. 5、综合运算符（合成操作符） 1）PTR运算符 格式： 类型 PTR 表达式 例：INC WORD PTR [BX] 2）THIS操作符 格式： THIS 类型(或属性) 例：FIRST EQU THIS BYTE SECOND DW 100 DUP （?）

  18. 4．4汇编语言程序设计 常用的汇编语言程序框架： DATA SEGMENT ；定义数据段 VAL1 DB 12H , 8EH ；定义变量 …… DATA ENDS ；数据段结束 CODE SEGMENT ；定义代码段 ASSUME DS:DATA , CS: CODE ；段属性说明 START: MOV AX , DATA ；初始化DS MOV DS , AX …… MOV AX , 4C00H ；返回DOS INT 21H CODE ENDS ；代码段结束 END START ；源程序结束

  19. 一、汇编语言程序设计基本步骤 分析问题－> 绘制流程图－>编写程序－>检查和调试 二、汇编语言程序的基本结构

  20. 1、顺序结构

  21. 2、分支结构

  22. 3、循环结构

  23. 4、子程序 Call proc1 ret

  24. 4．5 宏定义与宏调用 1、宏定义 宏指令名 MACRO <形式参量表> … … ENDM 2、宏调用 宏指令名 实元表

  25. 例： MULTY MACRO OPR1，OPR2，RESULT ;宏定义 PUSH AX MOV AL, OPR1 MOV AH, OPR2 IMUL OPR2 MOV RESULT , AX POP AX ENDM …… DATA SEGMENT XX DB 12 YY DB 34 ZZ DW ? …… MULTY XX，YY，ZZ ;宏调用，实参替代虚参 ……

  26. 4.6汇编语言程序设计实例 1、算术运算例题 例1：在偏移首地址为ARRAY的内存储区，有100个字型数据，要求将数组的每个元素加1，试编写汇编语言程序完成该要求。 DATA SEGMENT ARRAY DW 100 DUP (?) ;定义100个字型随机数 DATA EDNS CODE SEGMENT ASSUME DS：DATA，CS：CODE ……

  27. LEA BX , ARRAY ；设数组首地址指针 MOV CX , LENGTH ARRAY ;数组数据长 AA1: INC WORD PTR [BX] , 1 ;指定为字型数加1 ADD BX , 2 ;移动地址指针 LOOP AA1 ；循环操作 …… 完整程序请参看教材

  28. 例2: 有两个无符号字节型数组，设数组元素个数相等，编程将数组中的对应元素相加，结果存入另一内存区。 DATA SEGMENT M1 DB 20 DUP (?) M2 DB 20 DUP(?) M3 DW 20 DUP (0) DATA ENDS CODE SEGMENT ……

  29. …… LEA SI , M1 ; 设数组1的地址指针 LEA DI , M2 ；设数组2的地址指针 LEA BX , M3 ；设结果区的地址指针 MOV CX , 20 AA1: MOV AL , [SI] ADD AL , [DI] MOV [BX] ,AL ADC BYTE PTR[BX+1] ,0 ；存结果的进位 INC SI INC DI ADD BX , 2 LOOP AA1 ……

  30. 2、逻辑处理题 例1：将寄存器AL中高、低4位交换 …… MOV AL , 0ABH MOV CL , 4 ROL AL , CL ；移出位补充移空位4次 ……

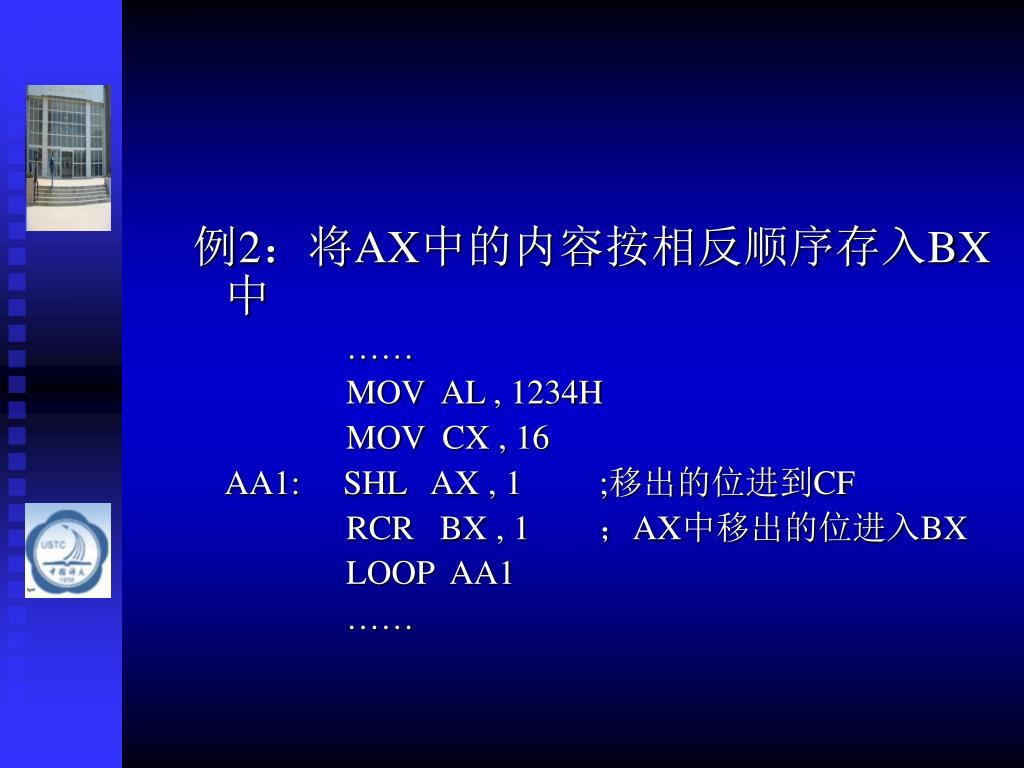

  31. 例2：将AX中的内容按相反顺序存入BX中 …… MOV AL , 1234H MOV CX , 16 AA1: SHL AX , 1 ;移出的位进到CF RCR BX , 1 ；AX中移出的位进入BX LOOP AA1 ……

  32. 3、代码转换例题 例1：编程将以$结束的字符串中的小写字母改为大写字母。 DATA SEGMENT STR DB ‘heLLo,eveRyboBY !’,’$’ DATA ENDS ……

  33. LEA BX , STR A1: MOV AL ,[BX] CMP AL , ‘$’ ;是$符，则结束 JE DONE CMP AL , ‘a’ JB NEXT ；低于，则为大写字母 CMP AL ,’z’ JA NEXT ；高于，则不是字母 SUB AL , 20H ；将小写字母改为大写 MOV [BX] , AL NEXT: INC BX JMP A1 ……

  34. 例2：十六进制数到十进制数的转换。 除10取余法

  35. …… MOV AX , 4B6CH MOV CX , 0 ;统计除法次数 MOV BX , 10 ； A1: MOV DX , 0 ；被除数扩展为32位 DIV BX PUSH DX ；将转换好的数存入堆栈 INC CX OR AX , AX ;转换直到商为0 JNZ A1 ……

  36. 4、表格处理题 例1：编程序将0－9的数字转换成所要求的密码 明码和密码的映射关系为： 01 2 3 4 5 6 7 8 9 27 1 6 9 0 8 3 4 5 DATA SEGMENT TABLE DB 2,7, 1, 6 ,9, 0, 8, 3, 4, 5 ；密码表 VAL1 DB 8, 4, 1, 7, 5 ; 被加密码（明码） VAL2 DB 5 DUP(?) DATA ENDS ……

  37. …… MOV SI , OFFSET VAL1 MOV DI , OFFSET VAL2 MOV CX , 5 LEA BX , TABLE ；表格首地址指针 A1： MOV AL ,[SI ] ;取明码 XLAT ；转换为密码 MOV [DI] , AL INC SI INC DI LOOP A1 ……

  38. 6、按数据大小排序题 例1：编程序实现，从一串带符号字型数据中找出最大值。 DATA SEGMENT BLOCK DW 762EH，6A8BH，－664AH，0B945H，－85DH COUNT EQU （$－BLOCK）／2 DATA ENDS ……

  39. LEA SI , BLOCK MOV CX , COUNT MOV AX , [SI] ;取第1个数 DEC CX ;准备与下个数比较 AA1: ADD SI , 2 CMP AX , [SI] ；与下个数比较 JG AA2 ；前一个数大，则保留下次再比 MOV AX , [SI] ；否则，取后一个数下次再比 AA2: LOOP AA1 ……

  40. 4.7 DOS功能调用与子程序设计 调用过程为： ⑴ DOS功能调用号送AH寄存器； ⑵ 如果需要，按要求给定输入参数（有的不需要输入参数）； ⑶ 写入中断指令INT 21H。 调用结束，按功能使用其输出参数。

  41. 1、单字符输入－1号 功 能：从键盘输入1个字符 输入参数：无 输出参数：AL=ASCII码

  42. 2、单字符输出－2号 功 能：在屏幕上显示1个字符（ASCII码） 输入参数：DL=ASCII码 输出参数：无 例:从键盘输入两个1位十进制数，求两数之和并在屏幕上显示结果。

  43. MOV AH , 1 ；DOS调用输入第一个数 INT 21H MOV BL , AL ;保存输入的第一个数 MOV AH , 1 INT 21H ADD AL , BL ;两个ASCII码相加 AAA ; 调整加法结果为非压缩BCD数 MOV DL , AL ADD DL , 30H ；加法结果转换成ASCII码 MOV AH , 2 ；DOS调用输出到屏幕 INT 21H

  44. 3、多字符输入－0AH 功 能： 多个字符输入到缓冲区 输入参数：DS:DX=输入缓冲区首地址 输出参数：DS:DX=输入字符串所在缓冲区 地址

  45. 4、多字符输出－9号 功 能：多个字符输出到屏幕显示 输入参数：DS:DX=输出字符缓冲区首地址 输出参数：无 例1：在屏幕上显示一串字符 。 DATA SEGMENT BUFF DB ‘How do you do?’,0DH,0AH,’$’ DATA ENDS

  46. CODE SEGMENT ASSUME DS:DATA,CS:CODE START: MOV AX , DATA MOV DS , AX LEA DX , BUFF MOV AH , 9 INT 21H ……

  47. 5、单字符输入/输出－6号 6号DOS功能实际上是1号和2号功能的组合，当DL寄存器的内容为0FFH时，6号功能与1号功能同，即从键盘输入单个字符；而当DL寄存器中放入字符的ASCII值，它就是2号功能。

  48. 6、过程终止－4CH号 该调用的功能是结束当前程序，并返回调用它的程序，如在DEBUG状态下运行，则返回DEBUG；如果在DOS下运行，则返回DOS。在汇编语言程序结束处放上MOV AX ,4C00H和INT 21H两条指令，以利于程序执行完毕，返回操作系统控制。

  49. 7、子程序设计 设计子程序要提供以下信息： ⑴子程序的功能 ⑵调用时需要的输入参数（入口参数） ⑶调用后提供的输出参数（出口参数） ⑷子程序中所使用的寄存器（以便调用前做必要的保护）
