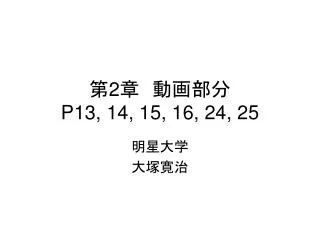

  1. 第2章　動画部分P13, 14, 15, 16, 24, 25 明星大学 大塚寛治

  2. 第2節　線路特性の表現；特性インピーダンス第2節　線路特性の表現；特性インピーダンス 高速変化は未来の分からない人生と同じ Suction electron Lamp Switch=transistor Buttery Pushing electron out Pumping action Light emission Reflection Light speed Propagation direction Minus current direction 終端負荷が分からないのに電磁エネルギが無限大で流れない理由は?

  3. ペア線路の電磁エネルギの流れ方 電磁界の広がり これは位相の揃った一条の光、すなわちレーザー光と同じ伝送モードである。

  4. 並行に走る配線の一条の電磁波

  5. ペア線路の電磁エネルギを電気エネルギの形RGLCの単位で表現するとペア線路の電磁エネルギを電気エネルギの形RGLCの単位で表現すると 電磁界の広がり どの断面でも同じRGLCラダーが線路であり、これは物理的に同時に存在しているため、 二乗平均で周波数特性が無くなる。

  6. 特性インピーダンスと電磁エネルギの分岐部の反射特性インピーダンスと電磁エネルギの分岐部の反射 このアニメーションより緩やかであれば潮の満ち干きと同じとなる。

  7. 特性インピーダンスと電磁エネルギの反射
