Presentation Transcript

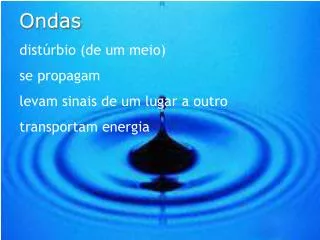

slide1

Ondas

distúrbio (de um meio)

se propagam

levam sinais de um lugar a outro

transportam energia

ondas gerais harm nicas
ondas gerais / harmônicas

Onda geral (progressiva )

y(x,t)=y(x-vt)

Onda harmônica (progressiva )

slide4

Som: uma onda longitudinal

Onda longitudinal : o distúrbio é paralelo à direção da propagação da onda.

slide5

Corda tensionada: ondas transversais

Ronda transversal : o distúrbio é perpendicular à direção da propagação da onda.

propriedades de ondas harm nicas senoidas
Propriedades de ondas harmônicas (senoidas)

Descrição do movimento

Velocidade da onda

velocidade da onda em v rios meios
Velocidade da onda em vários meios
  • ondas transversais numa corda:
    • T = tensão, =densidade linear
    • Violão : v = 2*0.75 m • 440 Hz :
    • 660 m/s na 2a corda (lá)
  • som : T=293 K : v = 344 m/s
slide9

Som

movimento das moléculas muda densidade,

diferenças de densidade  diferenças de

pressão movimento das moléculas.

Amplitude de som : 2 10-10 bar = Pref para 0 decibel

Intensidade =10log10(I/Iref) = 20log(P/Pref) [db]

60 db é normal, 150 db dói.

slide13

Infrasonic

Ultrasonic

20Hz

20kHz

Frequency f

Rhinoceroses: communicating with each other

Bats: navigating and locating food.

Sound…

slide14

23kHz

Applications…

Therapy

Uma onda pode levar energia de um lugar a outro

Neurosurgeons use a CUSA to “cut out” brain tumors without adversely affecting the surrounding healthy tissue.

slide15

Some of the ultrasound is reflected from each interface and the return time of an echo depends on the depth of the interface.

L = vt

resumo
Resumo
  • Movimento periódico e ondas
  • Ondas harmônicas
    • período, frequência (angular), comprimento de onda, velocidade = f
  • Ondas transversais / longitudinais
  • som
ondas ii
Ondas II
  • ondas progressiva / ondas estacionárias
  • ondas confinadas / modos características
  • composição de ondas harmônicas  ondas complicadas (Fourier)
slide19

Ondas harmônicas estácionárias: ondas mais especiais ainda

ficam paradas (não se propagam)

não transportam energia de um lugar para outro

existem pontos (os nodos) que não se mexem e outros pontos (ventres ou antinodos) que se mexem mais do que os outros

podem ser vistos como a soma de duas ondas progressivas harmônicas com velocidades opostas

o comprimento da onda e a frequência continua sendo relacionadas pela velocidade da onda dado pelo meio

slide20

Ondas confinadas / modos normais

o movimento geral de ondas confinadas é periódico

mas vamos ver soluções especiais: as ondas harmônicas (senoidas) estacionárias (veja slide seguinte)

Para “caber” no confinamento, só ondas estacionarias, com  = 2L, 2L/2, 2L/3, 2L/4, ... etc. são permitidos

estas ondas são os chamados modos normais

porque são interessantes? Teorema de Fourier : podemos descrever qualquer movimento como soma de modos normais

modos normais de sistemas 2-d / 3-d

slide21

Teorema de Fourier : ondas periódicas complicadas (não senoidal) podem ser descritas como uma série (soma) de ondas senoidais:

espectro

harmônicos
