  1. lois des tensions et des intensités dans les circuits Auteur : S. GOZÉ

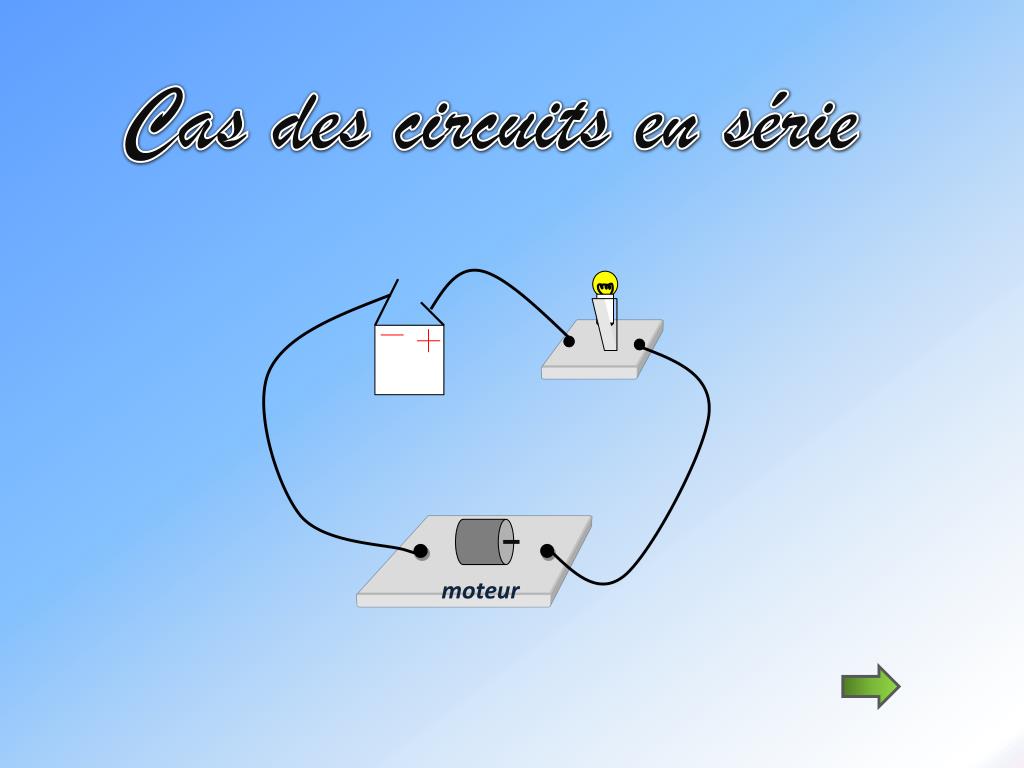

  2. Cas des circuits en série moteur

  3. tensions dans les circuits en série Upile UL lampe Umoteur moteur

  4. tensions dans les circuits en série Upile La tension de la pile est _ _ _ _ _ _ _ _ _ _ _ _ UL égale à la somme lampe des tensions des dipôles du circuit. Umoteur moteur

  5. tensions dans les circuits en série Upile La tension de la pile est _ _ _ _ _ _ _ _ _ _ _ _ UL égale à la somme lampe des tensions des dipôles du circuit. Umoteur Soit : Upile = UL+Umoteur moteur

  6. intensité du courant dans les circuits en série i1 i2 i3 moteur

  7. intensité du courant dans les circuits en série i1 Dans un circuit en série, l’intensité du courant est _ _ _ _ _ _ _ _ _ _ _ la même partout. i2 i3 moteur

  8. intensité du courant dans les circuits en série i1 Dans un circuit en série, l’intensité du courant est _ _ _ _ _ _ _ _ _ _ _ la même partout. i2 i3 Soit : i1= i2=i3 moteur

  9. Cas des circuits en dérivation moteur

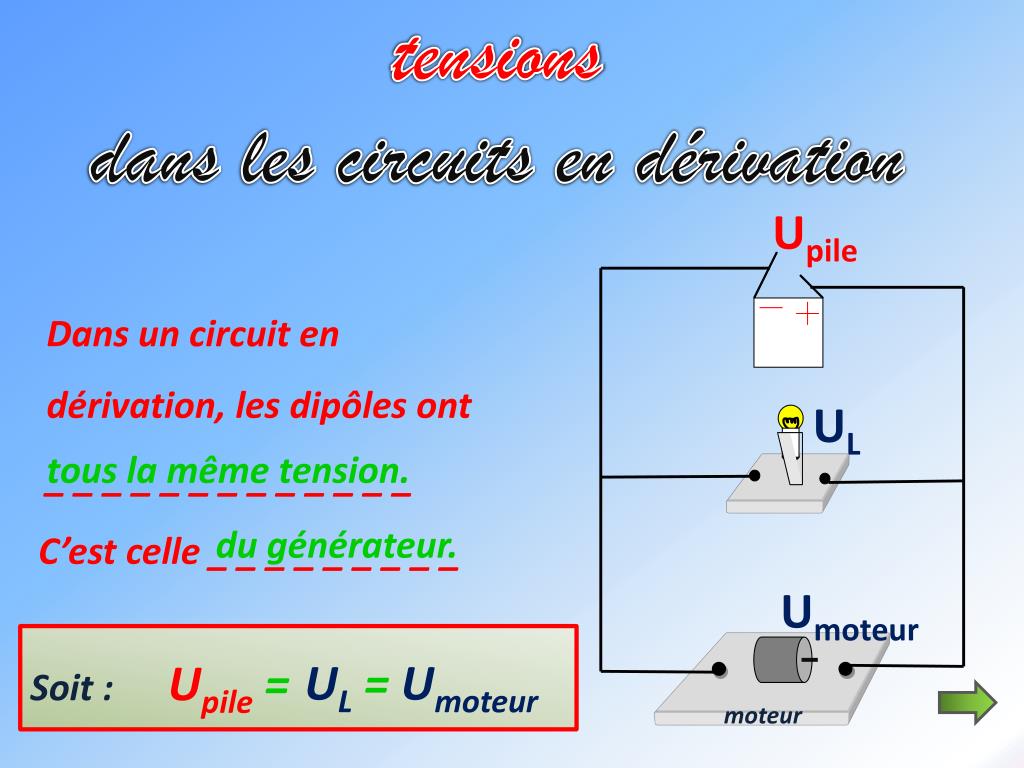

  10. tensionsdans les circuits en dérivation Upile Dans un circuit en dérivation, les dipôles ont _ _ _ _ _ _ _ _ _ _ _ _ _ UL tous la même tension. C’est celle _ _ _ _ _ _ _ _ _ du générateur. Umoteur moteur

  11. tensionsdans les circuits en dérivation Upile Dans un circuit en dérivation, les dipôles ont _ _ _ _ _ _ _ _ _ _ _ _ _ UL tous la même tension. C’est celle _ _ _ _ _ _ _ _ _ du générateur. Umoteur UL=Umoteur Soit : Upile= moteur

  12. intensités dans les circuits en dérivation ig branche principale branche dérivée i1 nœud du circuit : en ce point le courant ig se sépare i2 moteur

  13. intensités dans les circuits en dérivation branche principale branche dérivée ig L’intensité du courant dans la branche principale est égale _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ à la somme des intensités dans les branches dérivées. i1 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ i2 moteur

  14. intensités dans les circuits en dérivation branche principale branche dérivée ig L’intensité du courant dans la branche principale est égale _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ à la somme des intensités dans les branches dérivées. i1 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ i2 Soit : ig= i1+i2 moteur
