  1. Логические схемыилогические выражения

  2. Конъюнкция и

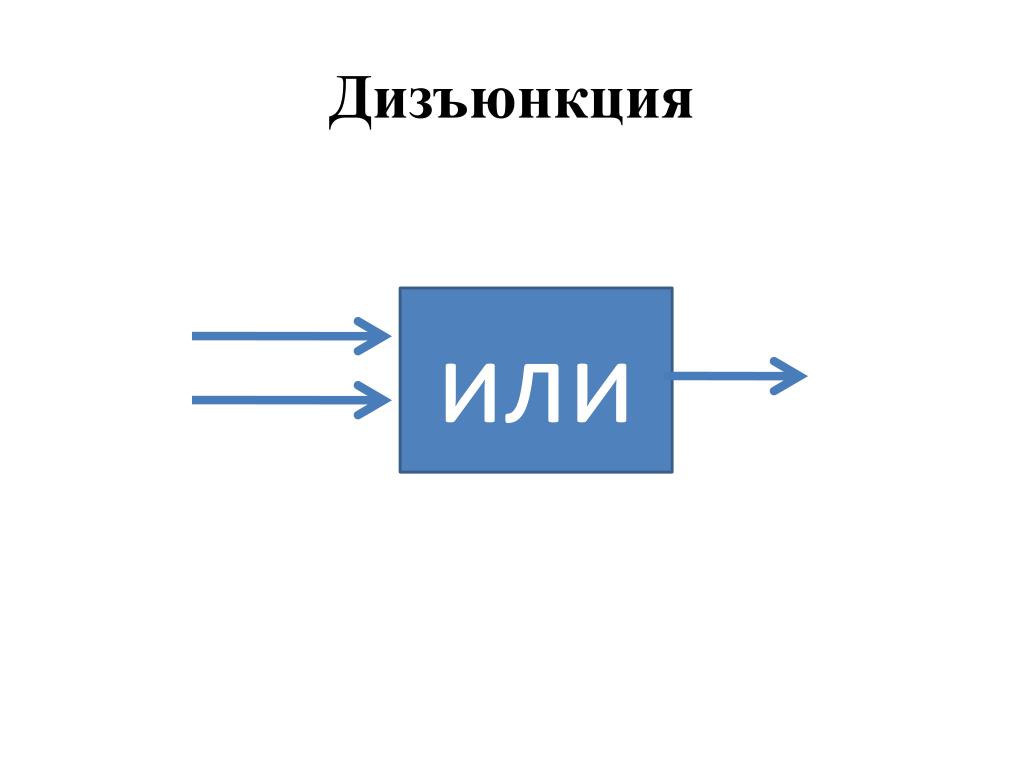

  3. Дизъюнкция или

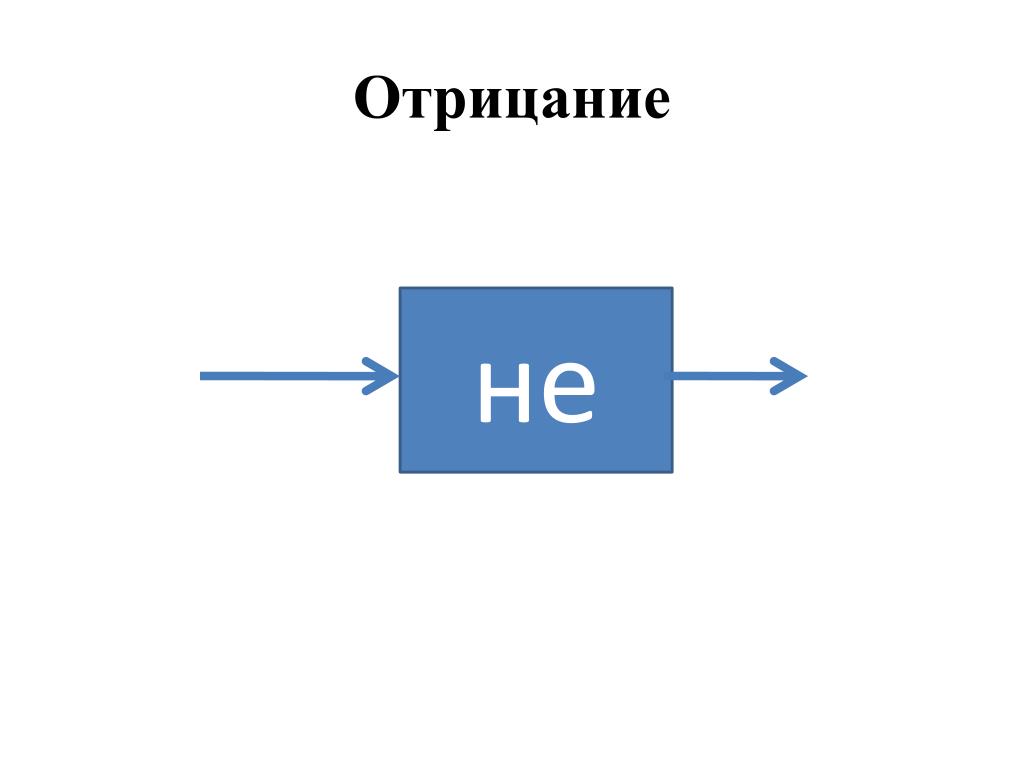

  4. Отрицание не

  5. Составить логические схемы для следующих логических выражений: F=A v B & A F=(A v B )& (Av не В) F=(не A v не B )& (не Сv не В) F= не (A v B & не С) F=A v не B & не A & не С

  6. Составить логические схемы для следующих логических выражений: F=Х1 & не Х2 v (Х3v не Х4) F=не Х1 & не Х2 & не Х3 & не Х4 F=Х1 & не Х2 v не Х3 v не Х2 F=Х1 & Х2 v не (Х1 v Х2) F=Х1 & Х2 v не (Х1 v Х2)

  7. Составить логические схемы для следующих логических выражений: F=не (A v С )& не (Сv не В) F=не A & С & не С& не В F=D & С не D v С F=A vBv не А v не В F=не (A v не А& не В)

  8. Постройте логическую схему, соответствующую логическому выражению F=А&Вv (ВvА). Вычислить значения выражения для А=1,В=0.

  9. Построить логическую схему. Не (А и (В или С) и Д)

  10. Постройте логические схемы, соответствующие логическим выражениям и найдите значения логических выражений: F=AvB& C, если А=1, В=1, С=1. F= ¬(AvB&C), если А=0, В=1, С=1.

  11. Постройте логические схемы по формулам: F=(AvB)&(СvB) F=(A&B&C) Найдите значение выходного сигнала в схемах, полученных в задании 1, если: A=1, В=0, С=1

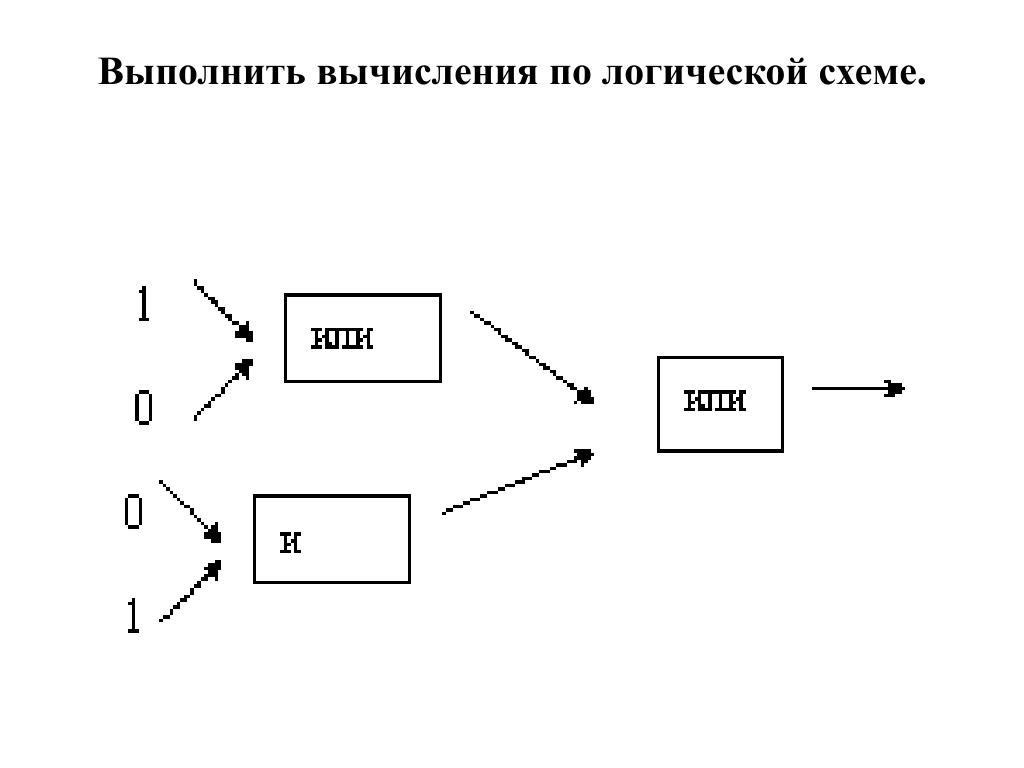

  12. Выполнить вычисления по логической схеме.

  13. Записать логическое выражение по данной логической схеме F и и D C и л и M

  14. Записать логическое выражение по данной логической схеме R и D и не и K

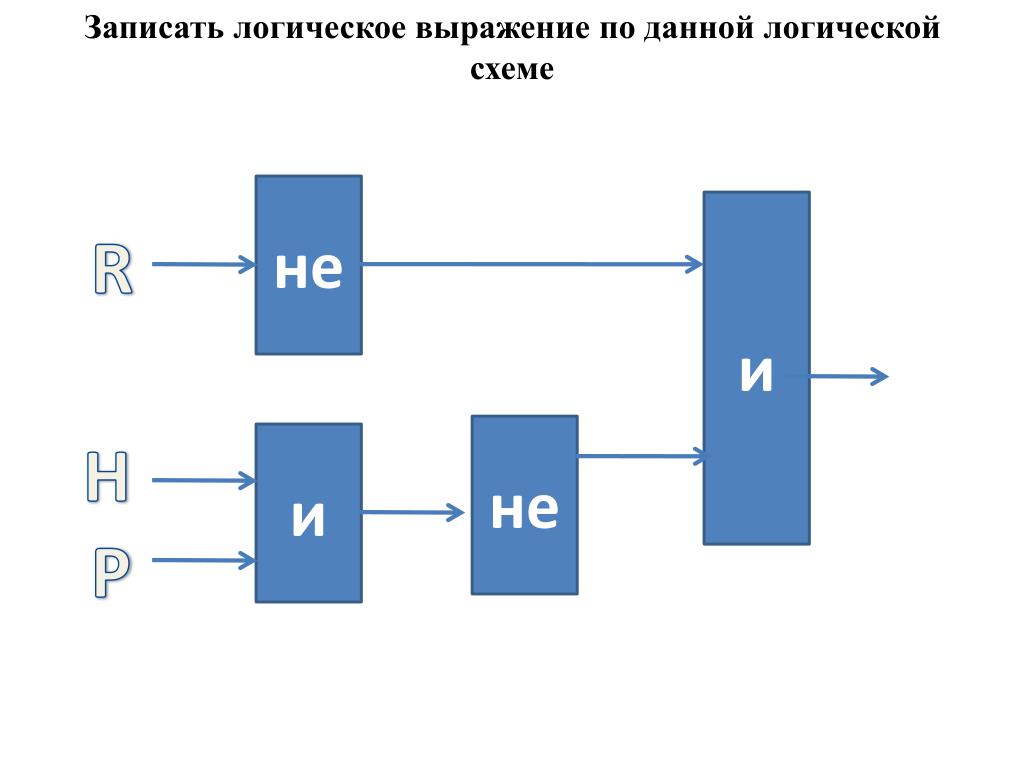

  15. Записать логическое выражение по данной логической схеме не и R не H и P

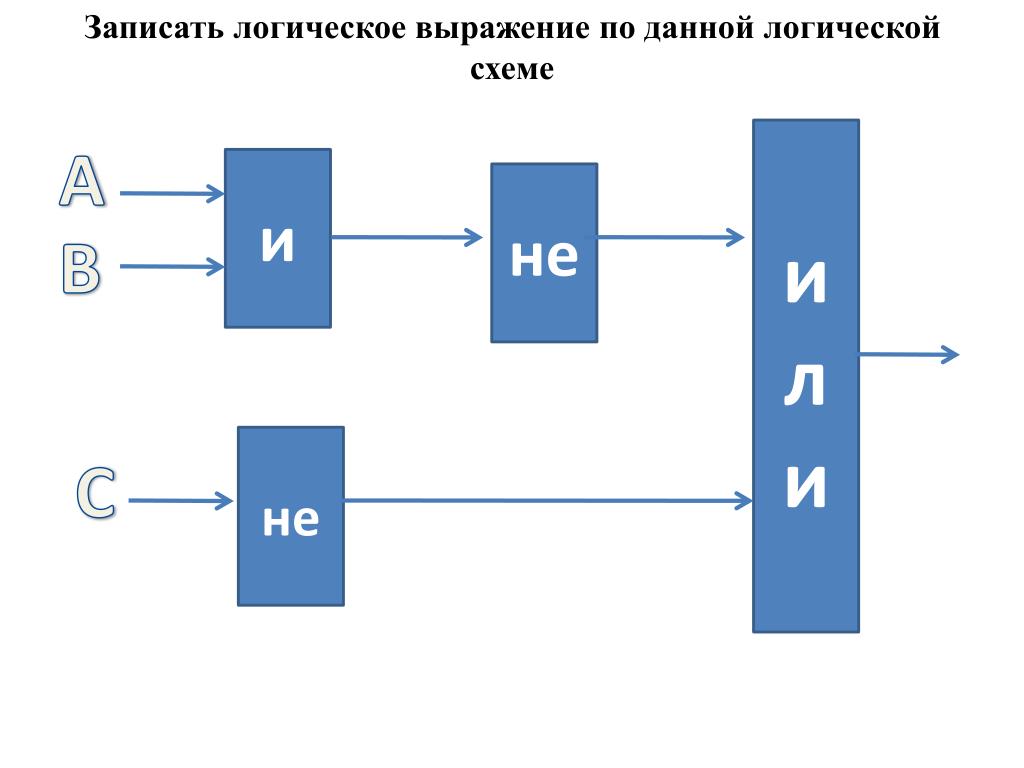

  16. Записать логическое выражение по данной логической схеме А или и не В не С

  17. Записать логическое выражение по данной логической схеме и л и А И Л и не В и л и С не D

  18. Записать логическое выражение по данной логической схеме и или F не И Л и K не L

  19. Записать логическое выражение по данной логической схеме

  20. Записать логическое выражение по данной логической схеме А и или В не или или С L или не не не
