1. 개요 - 지하 환경 관리 시스템 구축 : 웹 기반 DB, GIS, Model, Monitoring, Control System 등

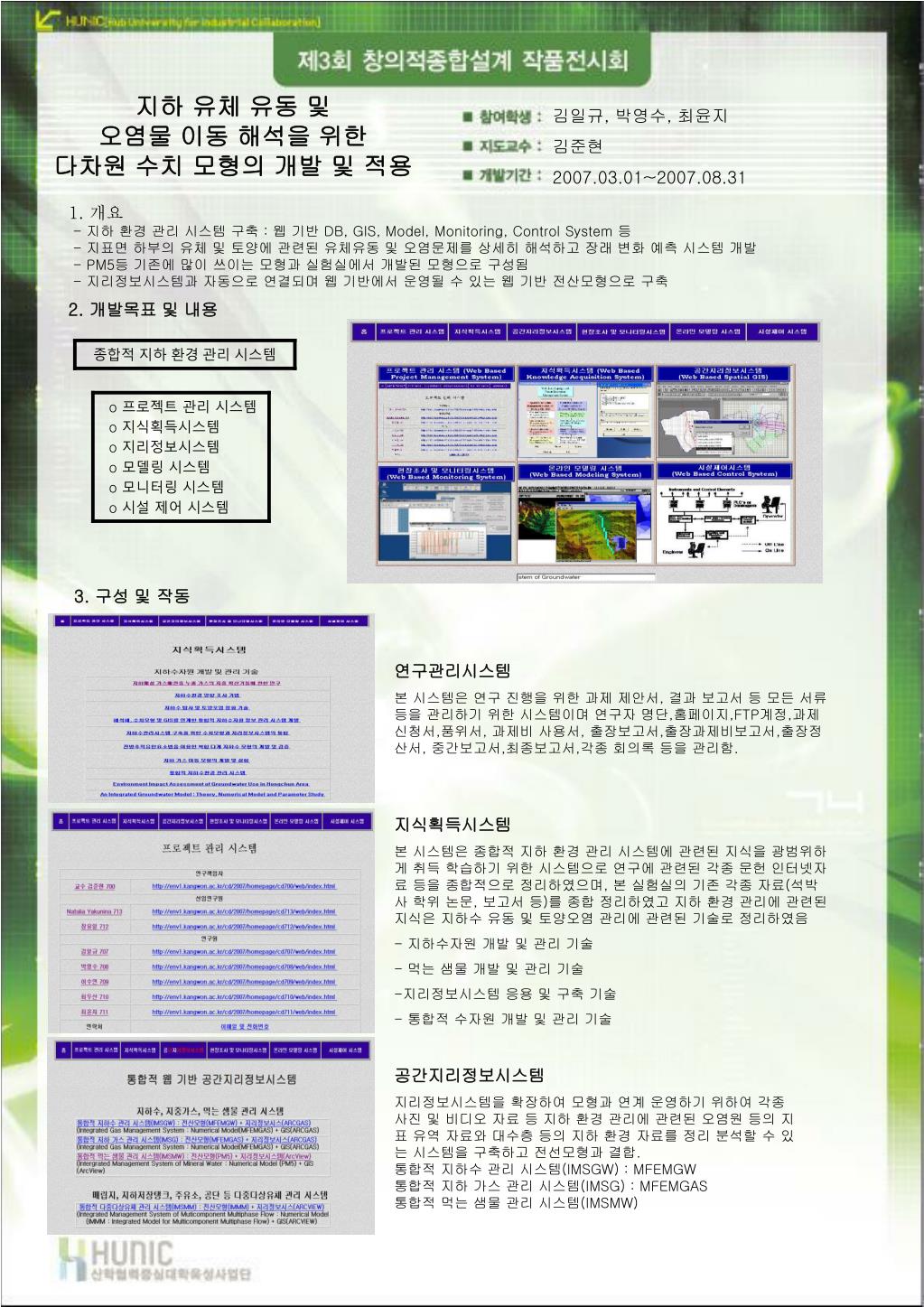

1. 지하 유체 유동 및 오염물 이동 해석을 위한 다차원 수치 모형의 개발 및 적용 김일규, 박영수, 최윤지 김준현 2007.03.01~2007.08.31 1. 개요 - 지하 환경 관리 시스템 구축 : 웹 기반 DB, GIS, Model, Monitoring, Control System 등 - 지표면 하부의 유체 및 토양에 관련된 유체유동 및 오염문제를 상세히 해석하고 장래 변화 예측 시스템 개발 - PM5등 기존에 많이 쓰이는 모형과 실험실에서 개발된 모형으로 구성됨 - 지리정보시스템과 자동으로 연결되며 웹 기반에서 운영될 수 있는 웹 기반 전산모형으로 구축 2. 개발목표 및 내용 3. 구성 및 작동 연구관리시스템 본 시스템은 연구 진행을 위한 과제 제안서, 결과 보고서 등 모든 서류 등을 관리하기 위한 시스템이며 연구자 명단,홈페이지,FTP계정,과제신청서,품위서, 과제비 사용서, 출장보고서,출장과제비보고서,출장정산서, 중간보고서,최종보고서,각종 회의록 등을 관리함. • 지식획득시스템 • 본 시스템은 종합적 지하 환경 관리 시스템에 관련된 지식을 광범위하게 취득 학습하기 위한 시스템으로 연구에 관련된 각종 문헌 인터넷자료 등을 종합적으로 정리하였으며, 본 실험실의 기존 각종 자료(석박사 학위 논문, 보고서 등)를 종합 정리하였고 지하 환경 관리에 관련된 지식은 지하수 유동 및 토양오염 관리에 관련된 기술로 정리하였음 • - 지하수자원 개발 및 관리 기술 • - 먹는 샘물 개발 및 관리 기술 • 지리정보시스템 응용 및 구축 기술 • 통합적 수자원 개발 및 관리 기술 공간지리정보시스템 지리정보시스템을 확장하여 모형과 연계 운영하기 위하여 각종 사진 및 비디오 자료 등 지하 환경 관리에 관련된 오염원 등의 지표 유역 자료와 대수층 등의 지하 환경 자료를 정리 분석할 수 있는 시스템을 구축하고 전선모형과 결합. 통합적 지하수 관리 시스템(IMSGW) : MFEMGW 통합적 지하 가스 관리 시스템(IMSG) : MFEMGAS 통합적 먹는 샘물 관리 시스템(IMSMW)

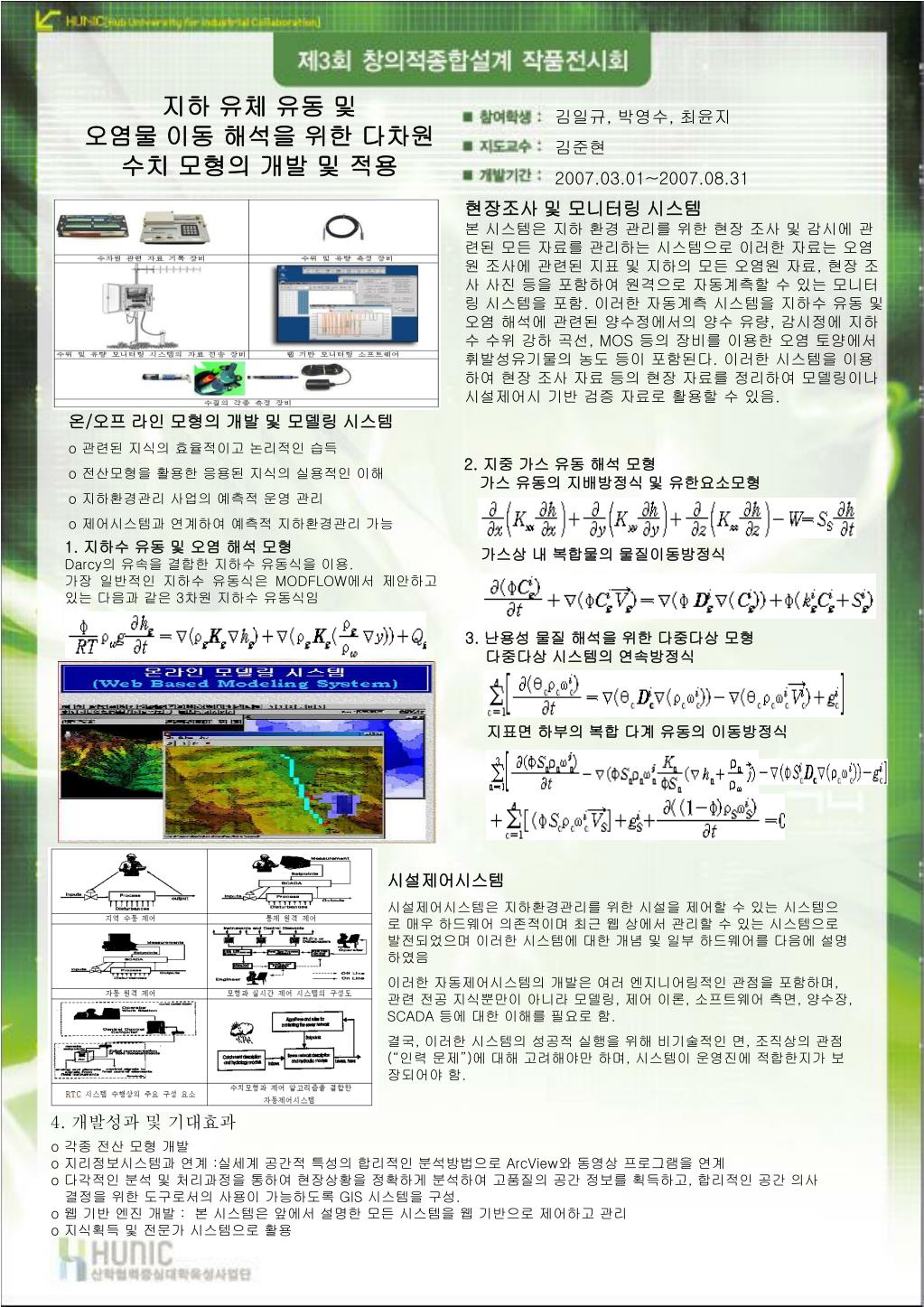

2. 지하 유체 유동 및 오염물 이동 해석을 위한 다차원 수치 모형의 개발 및 적용 김일규, 박영수, 최윤지 김준현 2007.03.01~2007.08.31 현장조사 및 모니터링 시스템 본 시스템은 지하 환경 관리를 위한 현장 조사 및 감시에 관련된 모든 자료를 관리하는 시스템으로 이러한 자료는 오염원 조사에 관련된 지표 및 지하의 모든 오염원 자료, 현장 조사 사진 등을 포함하여 원격으로 자동계측할 수 있는 모니터링 시스템을 포함. 이러한 자동계측 시스템을 지하수 유동 및 오염 해석에 관련된 양수정에서의 양수 유량, 감시정에 지하수 수위 강하 곡선, MOS 등의 장비를 이용한 오염 토양에서 휘발성유기물의 농도 등이 포함된다. 이러한 시스템을 이용하여 현장 조사 자료 등의 현장 자료를 정리하여 모델링이나 시설제어시 기반 검증 자료로 활용할 수 있음. 온/오프 라인 모형의 개발 및 모델링 시스템 o 관련된 지식의 효율적이고 논리적인 습득 o 전산모형을 활용한 응용된 지식의 실용적인 이해 o 지하환경관리 사업의 예측적 운영 관리 o 제어시스템과 연계하여 예측적 지하환경관리 가능 2. 지중 가스 유동 해석 모형 가스 유동의 지배방정식 및 유한요소모형 1. 지하수 유동 및 오염 해석 모형 Darcy의 유속을 결합한 지하수 유동식을 이용. 가장 일반적인 지하수 유동식은 MODFLOW에서 제안하고 있는 다음과 같은 3차원 지하수 유동식임 가스상 내 복합물의 물질이동방정식 3. 난용성 물질 해석을 위한 다중다상 모형 다중다상 시스템의 연속방정식 지표면 하부의 복합 다계 유동의 이동방정식 시설제어시스템 시설제어시스템은 지하환경관리를 위한 시설을 제어할 수 있는 시스템으로 매우 하드웨어 의존적이며 최근 웹 상에서 관리할 수 있는 시스템으로 발전되었으며이러한 시스템에 대한 개념 및 일부 하드웨어를 다음에 설명하였음 이러한 자동제어시스템의 개발은 여러 엔지니어링적인 관점을 포함하며, 관련 전공 지식뿐만이 아니라 모델링, 제어 이론, 소프트웨어 측면, 양수장, SCADA 등에 대한 이해를 필요로 함. 결국, 이러한 시스템의 성공적 실행을 위해 비기술적인 면, 조직상의 관점(“인력 문제”)에 대해 고려해야만 하며, 시스템이 운영진에 적합한지가 보장되어야 함. 4. 개발성과 및 기대효과 o 각종 전산 모형 개발 o 지리정보시스템과 연계 :실세계 공간적 특성의 합리적인 분석방법으로 ArcView와 동영상 프로그램을 연계 o 다각적인 분석 및 처리과정을 통하여 현장상황을 정확하게 분석하여 고품질의 공간 정보를 획득하고, 합리적인 공간 의사 결정을 위한 도구로서의 사용이 가능하도록 GIS 시스템을 구성. o 웹 기반 엔진 개발 : 본 시스템은 앞에서 설명한 모든 시스템을 웹 기반으로 제어하고 관리 o 지식획득 및 전문가 시스템으로 활용

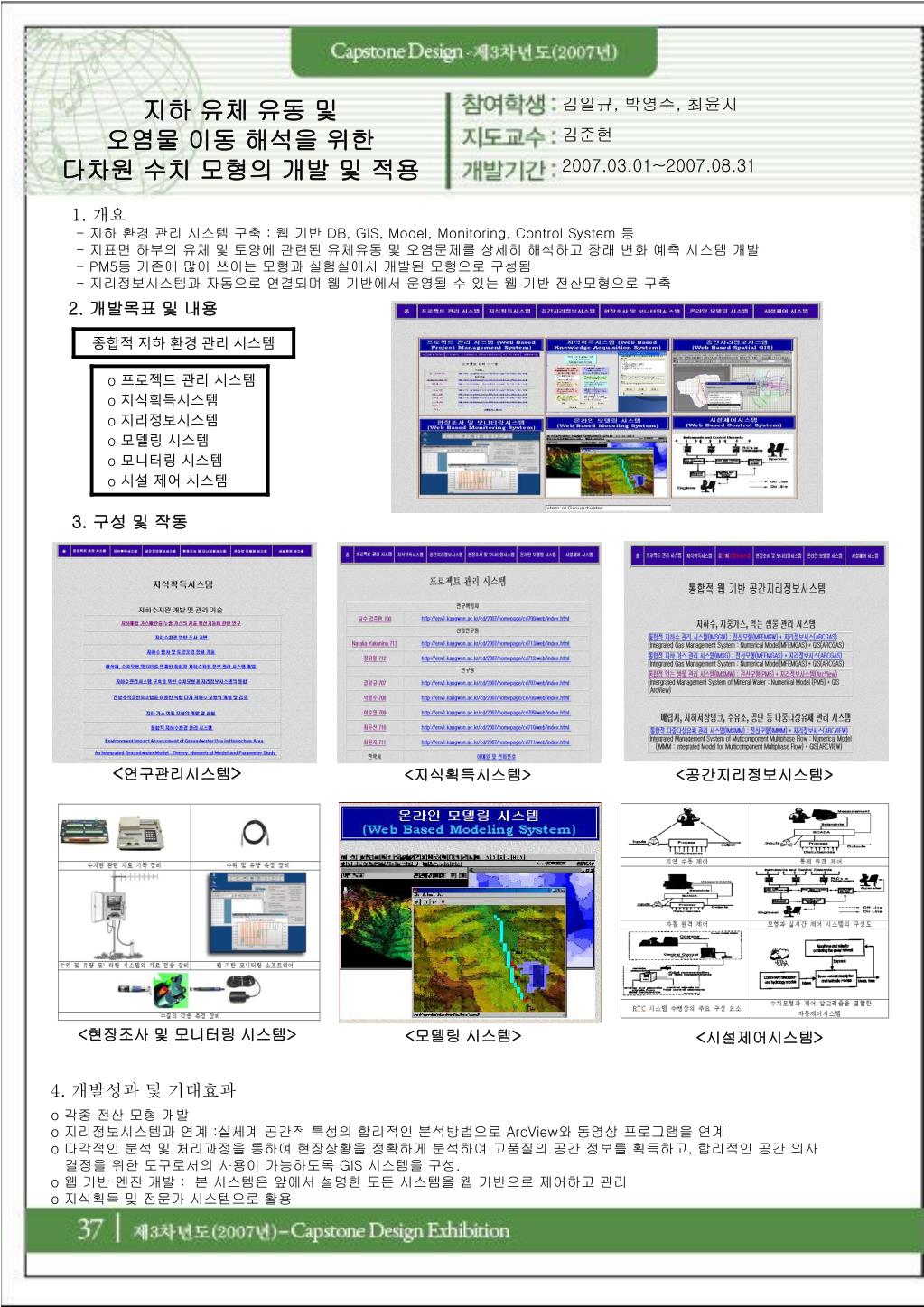

3. 김일규, 박영수, 최윤지 김준현 2007.03.01~2007.08.31 지하 유체 유동 및 오염물 이동 해석을 위한 다차원 수치 모형의 개발 및 적용 1. 개요 - 지하 환경 관리 시스템 구축 : 웹 기반 DB, GIS, Model, Monitoring, Control System 등 - 지표면 하부의 유체 및 토양에 관련된 유체유동 및 오염문제를 상세히 해석하고 장래 변화 예측 시스템 개발 - PM5등 기존에 많이 쓰이는 모형과 실험실에서 개발된 모형으로 구성됨 - 지리정보시스템과 자동으로 연결되며 웹 기반에서 운영될 수 있는 웹 기반 전산모형으로 구축 2. 개발목표 및 내용 3. 구성 및 작동 <연구관리시스템> <지식획득시스템> <공간지리정보시스템> <현장조사 및 모니터링 시스템> <모델링 시스템> <시설제어시스템> 4. 개발성과 및 기대효과 o 각종 전산 모형 개발 o 지리정보시스템과 연계 :실세계 공간적 특성의 합리적인 분석방법으로 ArcView와 동영상 프로그램을 연계 o 다각적인 분석 및 처리과정을 통하여 현장상황을 정확하게 분석하여 고품질의 공간 정보를 획득하고, 합리적인 공간 의사 결정을 위한 도구로서의 사용이 가능하도록 GIS 시스템을 구성. o 웹 기반 엔진 개발 : 본 시스템은 앞에서 설명한 모든 시스템을 웹 기반으로 제어하고 관리 o 지식획득 및 전문가 시스템으로 활용
